乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 273484 以前、例外は A 263454、A 263474乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 273485 以降および A 263454、A 263474識別 No. A 362805 以前、例外はA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362806 以降およびA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、識別 No. A 428970 以前、例外はA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428896、A 428929、A 428937、A 428940乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428971 以降およびA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428898、A 428929、A 428937、A 428940識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556388 EXCEPT FOR
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 556389 ALSO INSTALLED ON
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
126.039 => 560 SEL JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

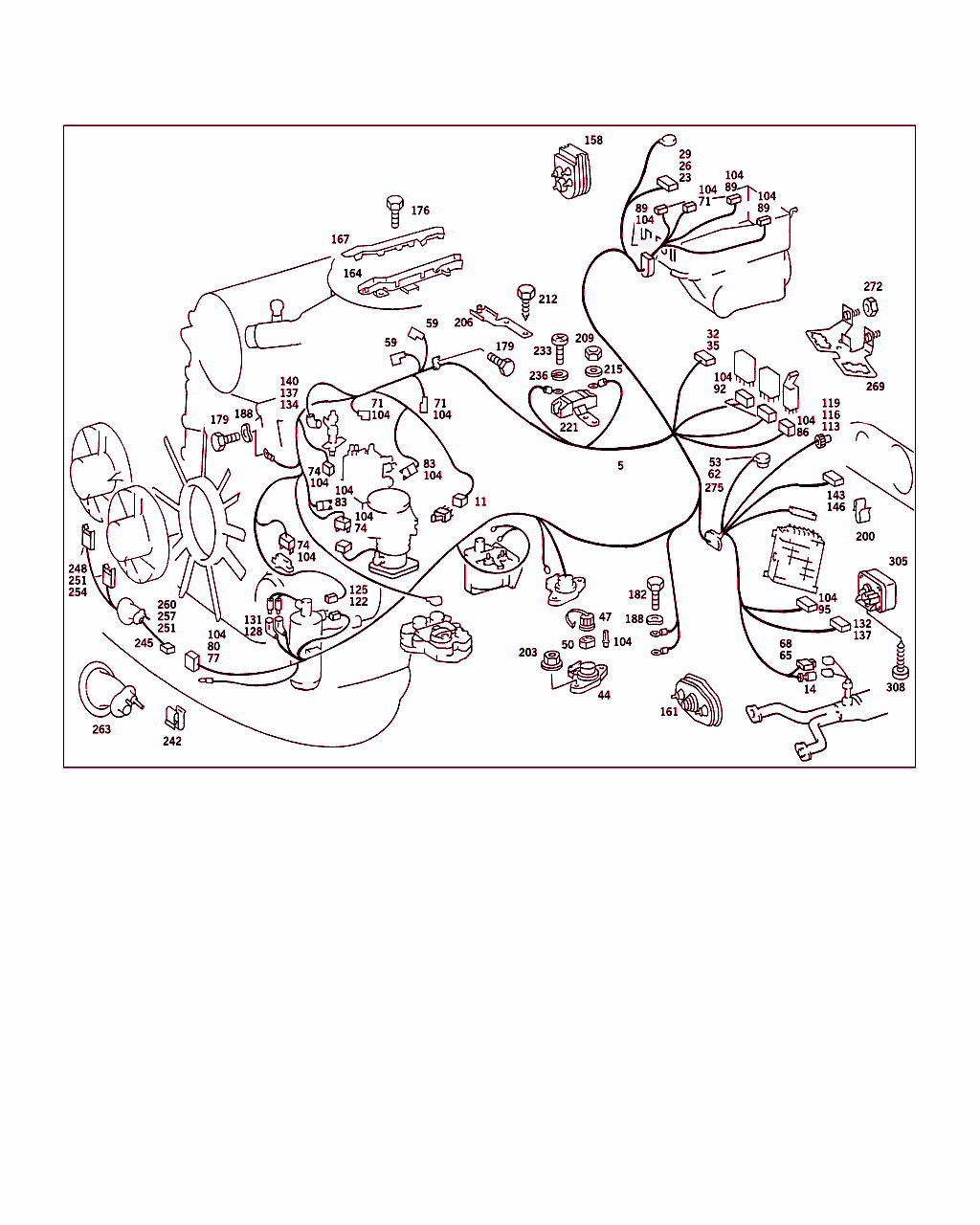

Schema

B54135000028.130204

[image]

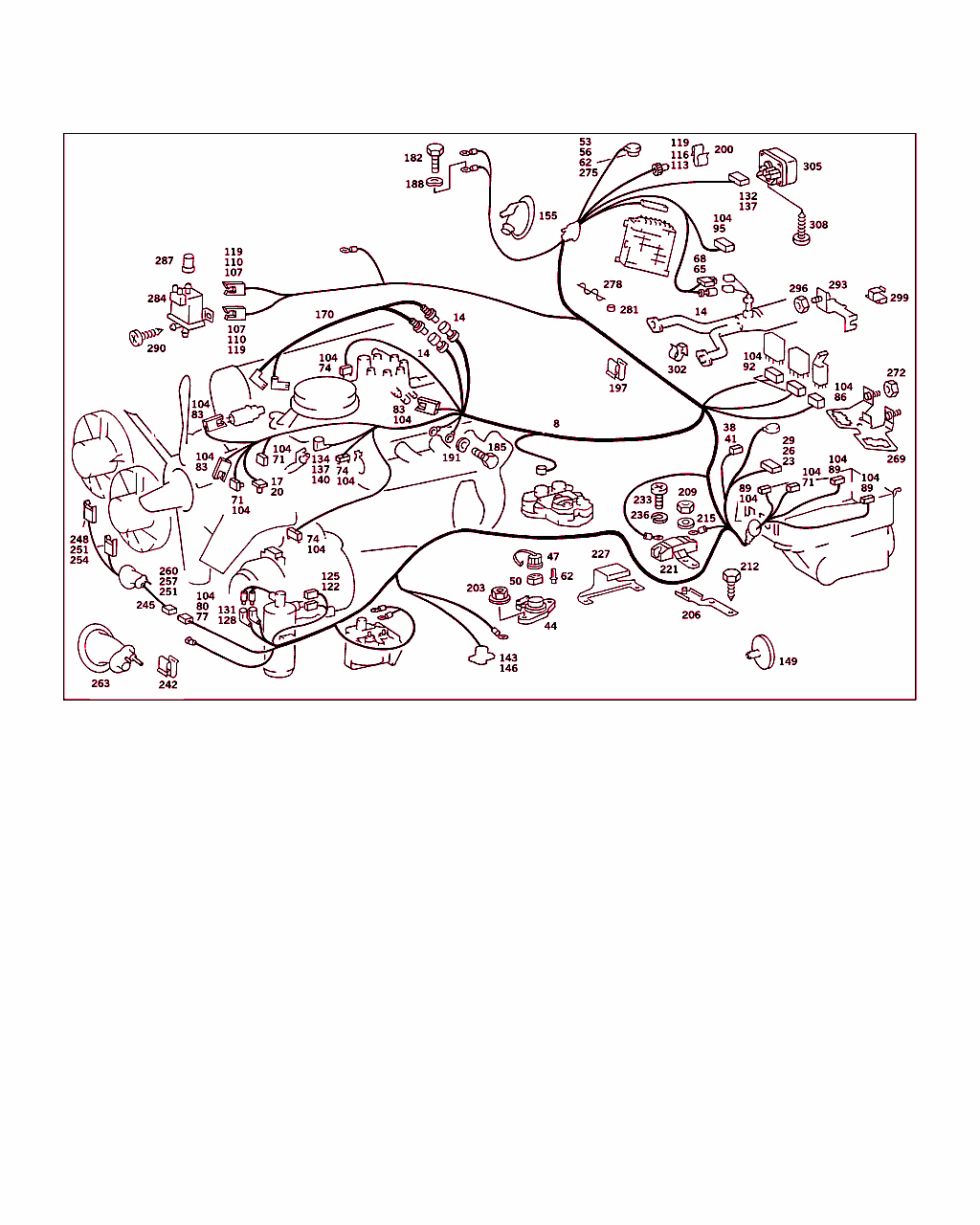

B54135000030.921103

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 126 540 20 06
ケーブル・ハーネス

これに変更 A 126 540 37 06

ﾌｯﾄﾉｰﾄ解説
[027]
旧部品番号在庫なし、車台番号 A 303972 以前　　　　　　　　　　　　　　　　　　　　　　
 		-
8 A 126 540 37 06
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年の終了以前
 		001
8 A 126 540 69 06
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　　
[881]
モデル・イヤー 1988 年の終了以前
 		001
8 A 126 540 70 06
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　
[891]
モデル・イヤー 1989 年の終了以前
 		001
8 A 126 540 16 32
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		001
14 A 011 545 96 28
ソケット・スリーブ
NTC センサ 		002
14 A 011 545 96 28
ソケット・スリーブ
O2 センサ 		001
17 A 124 540 05 81
ソケット

これに変更 A 124 540 13 81
• +003 A 002 545 99 26
• +001 A 124 545 00 80 		-
17 A 124 540 13 81
ソケット
エア・クリーナ・インテーク・パイプ

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　
 		001
20 A 124 545 00 80
シール・リング
TO 124 540 13 81

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　
 		001
23 A 009 545 54 28
コネクタ・ハウジング
車内ケーブル・コネクタ、 12 ピン

ﾌｯﾄﾉｰﾄ解説
[881]
モデル・イヤー 1988 年の終了以前
 		001
23 A 009 545 56 28
コネクタ・ハウジング
車内ケーブル・コネクタ、 12 ピン

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　
 		001
26 A 015 545 09 28
カバー
TO 009 545 54 28

ﾌｯﾄﾉｰﾄ解説
[881]
モデル・イヤー 1988 年の終了以前
 		001
26 A 009 545 60 28
カバー
TO 009 545 56 28

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　
 		001
29 A 001 545 38 26
プラグ・ピン
4 MM 		NB
38 A 012 545 84 28
コネクタ・ハウジング
アクセレレーション・スキッド・コントロール・ケーブル・ハーネスの コネクタ

ﾌｯﾄﾉｰﾄ解説
[092]
アクセレレーション・スキッド・コントロール (ASR) の場合のみ
 		001
41 A 011 545 16 28
プラグ・ピン
TO 012 545 84 28 		001
44 A 201 540 02 81
ソケット
ダイアグノシス・ソケット 		001
47 A 201 540 02 82
カバー
TO 201 540 02 81 		001
50 A 201 545 00 54
カバー・ディスク 001
53 A 013 545 48 28
カバー

これに変更 A 022 545 88 28 		-
53 A 022 545 88 28
カバー
トリミング・コネクタ

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　
 		002
56 A 013 545 47 28
ソケット・スリーブ・ハウジング
TO 013 545 48 28

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　
 		002
62 A 201 545 50 28
ソケット・スリーブ・ハウジング
トリミング・コネクタ
EZL 		001
62 A 001 545 28 26
ソケット・スリーブ

これに変更 A 002 545 99 26 		-
62 A 002 545 99 26
ラウンド・ソケット・スリーブ
2.5 MM 		NB
65 A 012 545 86 28
プラグ
O2 センサ・ヒータ、2 ピン 		001
68 A 002 545 29 26
コンタクト・スリーブ

これに変更 A 003 545 06 26 		-
68 A 003 545 06 26
ラウンド・ソケット・スリーブ
TO 012 545 86 28 		NB
71 A 011 545 85 28
ソケット・スリーブ・ハウジング
温度センサ 		001
71 A 011 545 85 28
ソケット・スリーブ・ハウジング
ターミナル電源:
30 		001
71 A 011 545 85 28
ソケット・スリーブ・ハウジング
温度スイッチ、115 ℃ 		001
74 A 012 545 24 28
ソケット・スリーブ・ハウジング
エア・フロー・センサ・プレート 		001
74 A 012 545 24 28
ソケット・スリーブ・ハウジング
スロットル・バルブ部品 		001
74 A 012 545 24 28
ソケット・スリーブ・ハウジング
エアコン・コンプレッサ 		001
77 A 008 545 37 28
ソケット・スリーブ・ハウジング
補助ファン 		001
80 A 008 545 38 28
カバー
TO 008 545 37 28 		001
83 A 011 545 71 28
ソケット・スリーブ・ハウジング
エレクトロ・ハイドロリック・アクチュエータ、 2 ピン 		001
83 A 011 545 71 28
ソケット・スリーブ・ハウジング
アイドル・スピード・アジャスタ 		001
83 A 011 545 71 28
ソケット・スリーブ・ハウジング
温度スイッチ、105 ℃ 		001
86 A 014 545 05 28
ソケット・スリーブ・ハウジング
過電圧保護 		001
89 A 126 545 01 28
ソケット・スリーブ・ハウジング
リレー 		003
92 A 126 545 23 28
ソケット・スリーブ・ハウジング
フューエル・ポンプ・リレー、12 ピン 		001
92 A 126 545 23 28
ソケット・スリーブ・ハウジング
エア・コンプレッサ・コントロール・ユニット、12 ピン 		001
95 A 014 545 52 28
ソケット・スリーブ・ハウジング
アイドル・スピード・コントロール・ユニット 		001
104 A 001 545 35 26
ラウンド・ソケット・スリーブ

これに変更 A 003 545 26 26 		-
104 A 003 545 26 26
ラウンド・ソケット・スリーブ
4 MM 		NB
107 A 008 545 08 28
ソケット・スリーブ・ハウジング
エア・ポンプ・マグネット・クラッチ 		001
107 A 008 545 08 28
ソケット・スリーブ・ハウジング
ソレノイド・バルブ 		001
107 A 008 545 08 28
ソケット・スリーブ・ハウジング
過負荷保護 		001
110 A 008 545 11 28
カバー
TO 008 545 08 28 		NB
113 A 008 545 20 28
ソケット・スリーブ・ハウジング
1 ピン 		001
116 A 009 545 14 28
カバー
TO 008 545 20 28 		001
119 A 001 545 44 26
ラウンド・ソケット・スリーブ
4 MM 		NB
122 A 000 546 43 40
ソケット・スリーブ
プレッシャ・スイッチ 		002
125 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		002
128 A 000 546 83 40
ケーブル・シュー
ロー・プレッシャ・スイッチ 		002
131 A 000 546 04 45
絶縁スリーブ
TO 000 546 83 40 		NB
132 A 007 545 75 28
ソケット・スリーブ・ハウジング
高度補正 		001
134 A 116 540 01 81
プラグ
コールド・スタート・バルブ、2 ピン 		001
137 A 001 545 07 26
コンタクト・スプリング

これに変更 A 002 545 19 26 		-
137 A 002 545 19 26
コンタクト・スプリング

これに変更 A 003 545 02 26 		-
137 A 003 545 02 26
コンタクト・スプリング
TO 116 540 01 81,007 545 75 28 		004
140 A 000 545 28 45
保護キャップ
TO 116 540 01 81 		001
149 A 007 997 83 81
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル 		001 LA
155 A 007 997 71 81
グロメット
ファイヤ・ウォールを通る電気ケーブル 		001 LA
170 A 126 540 93 35
電気ケーブル
温度センサ用エクステンション

ﾌｯﾄﾉｰﾄ解説
[026]
ｼｬｼﾅﾝﾊﾞNo.以前: A 304415
 		001
182 N 000933 006183
ボルト

これに変更 N 304017 006016 		-
182 N 304017 006016
ボルト
アース・ケーブル / フード・スプリング・ホルダ 		001
185 N 000933 005058
ボルト
エンジンのアース ・ケーブル 		001
188 N 000137 006204
スプリング・ワッシャ
アース・ケーブル / フード・スプリング・ホルダ 		001
191 N 000137 005203
スプリング・ワッシャ
エンジンのアース ・ケーブル 		001
197 A 005 988 44 78
クリップ
電気ケーブル / パーティション 		002
200 A 005 988 91 78
クリップ
フロント・コネクタからフューエル・ポンプ まで 		001
203 N 913017 006000
ナット

これに変更 N 910112 006001 		-
203 N 910112 006001
ナット

これに変更 N 913023 006001 		-
203 N 913023 006001
ナット
ダイアグノシス・ソケット / ホイール・ハウス 		002
206 A 126 540 05 73
ホルダー
レジスタ / ホイール・ハウス・パネル

ﾌｯﾄﾉｰﾄ解説
[891]
モデル・イヤー 1989 年の終了以前
 		001 LA
206 A 126 540 63 73
ホルダー
レジスタ / ホイール・ハウス・パネル

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		001 LA
209 N 000934 005008
ナット
レジスタ / ブラケット

ﾌｯﾄﾉｰﾄ解説
[891]
モデル・イヤー 1989 年の終了以前
 		001 LA
209 N 000934 005008
ナット
レジスタ/ライン

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		002
212 N 007976 004217
鉄板ビス
ホイール・ハウスに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[891]
モデル・イヤー 1989 年の終了以前
 		001 LA
215 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		- LA
215 N 000433 005304
ウインドウ
レジスタ / ブラケット

ﾌｯﾄﾉｰﾄ解説
[891]
モデル・イヤー 1989 年の終了以前
 		001 LA
221 A 000 158 25 45
レジスタ

ﾌｯﾄﾉｰﾄ解説
[891]
モデル・イヤー 1989 年の終了以前
 		001
221 A 000 158 35 45
レジスタ

これに変更 A 000 158 32 45 		-
221 A 000 158 32 45
レジスタ

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		001
227 A 126 545 03 46
カバー

これに変更 A 126 545 04 46 		- LA
227 A 126 545 04 46
カバー 001 LA
233 N 007985 004123
ボルト
レジスタ/ライン

ﾌｯﾄﾉｰﾄ解説
[891]
モデル・イヤー 1989 年の終了以前
 		002
236 N 912004 004102
スプリング・ワッシャ
レジスタ/ライン

ﾌｯﾄﾉｰﾄ解説
[891]
モデル・イヤー 1989 年の終了以前
 		002
236 N 912004 005100
スプリング・ワッシャ
レジスタ/ライン

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		002
236 N 912004 005100
スプリング・ワッシャ
レジスタ / ブラケット

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		001
242 A 002 988 48 78
クリップ
サブ・ファン・コネクタ / ヘッドランプ・ユニット 		001
245 A 126 543 50 26
ケーブル・ハーネス
ツイン・ファン補助ハーネス

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		001
248 A 008 545 08 28
ソケット・スリーブ・ハウジング
補助ファン 		002
251 A 008 545 11 28
カバー
TO 008 545 08 28,008 545 09 28 		003
254 A 001 545 44 26
ラウンド・ソケット・スリーブ
4 MM 		004
257 A 008 545 09 28
コネクタ・ハウジング
メイン・ケーブル・ハーネス 補助ハーネス 		001
260 A 013 545 79 28
プラグ・ピン
4 MM 		002
263 A 007 997 58 81
グロメット 001
269 A 126 540 26 73
ホルダー
トリミング・コネクタ 		001
272 N 000934 006007
ナット
ブラケット固定用ツール 		002
275 A 014 545 71 28
トリミング・コネクタ
KE

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　
 		001
275 A 000 540 21 81
トリミング・コネクタ
KE

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年の終了以前
 		001
275 A 000 540 24 81
トリミング・コネクタ
EZL 		001
278 N 001367 000015
ワイヤ
トリミング・コネクタ
KE, 180MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
[890]
モデル・イヤー 1989 年以降　　
 		001
281 A 000 988 09 70
封印
トリミング・コネクタ
KE

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　
 		001
284 A 001 540 70 97
バルブ

これに変更 A 001 540 86 97 		-
284 A 001 540 86 97
バルブ
エア・インジェクション 		001
284 A 001 540 86 97
バルブ
エア・インジェクション

♦ 以下から選択できます A 001 540 70 97 		001
287 A 117 078 09 81
ホース
ソレノイド・バルブ 		001
290 N 007981 003324
鉄板ビス

これに変更 N 000000 002062 		-
290 N 000000 002062
ボルト
ソレノイド・バルブ / ホイール・ハウス 		002
293 A 126 540 29 73
ホルダー
O2 センサ・コネクタ / メイン・フロア 		001 LA
296 N 000934 005008
ナット
ブラケット / ユニット・プレート 		001
299 A 201 988 41 78
クリップ
O2 センサ・コネクタ / メイン・フロア 		001 LA
299 A 201 988 41 78
クリップ
アクセレレーション・スキッド・コントロール・ケーブル・ハーネスの コネクタ 		002
302 A 005 988 13 78
クリップ

これに変更 A 007 988 02 78 		- LA
302 A 007 988 02 78
クリップ
O2 センサ・コネクタ / メイン・フロア 		001 LA
305 A 006 542 50 17
センサ
高度補正 		001
308 N 007981 004339
鉄板ビス

これに変更 N 000000 000459 		-
308 N 000000 000459
鉄板ビス
センサ / ブラケット 		001
