一覧

乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 273484 以前、例外は A 263454、A 263474乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 273485 以降および A 263454、A 263474識別 No. A 362805 以前、例外はA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362806 以降およびA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、識別 No. A 428970 以前、例外はA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428896、A 428929、A 428937、A 428940乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428971 以降およびA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428898、A 428929、A 428937、A 428940識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556388 EXCEPT FOR
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 556389 ALSO INSTALLED ON
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
126.039 => 560 SEL JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

Schema

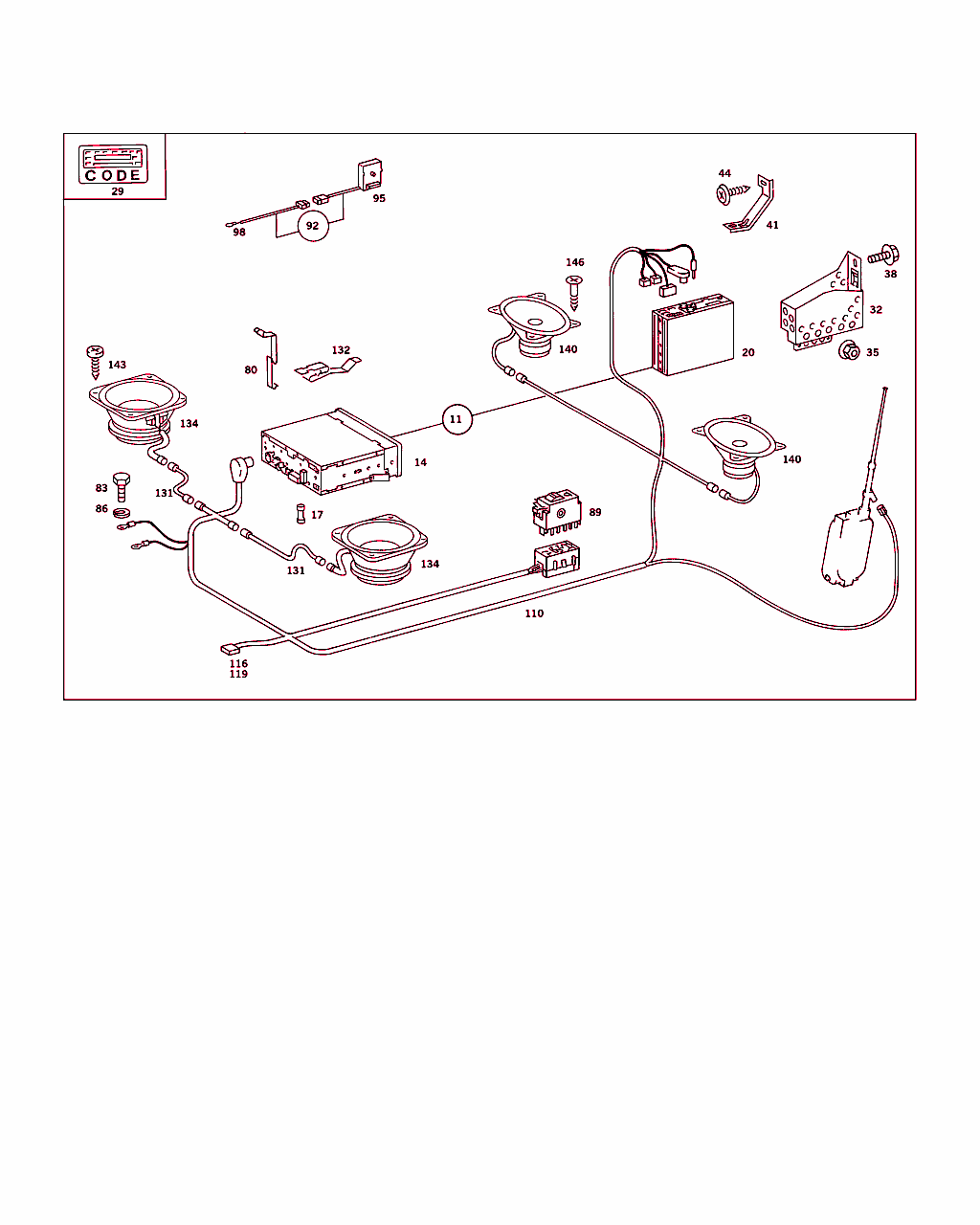

B82330000092.921103

[image]

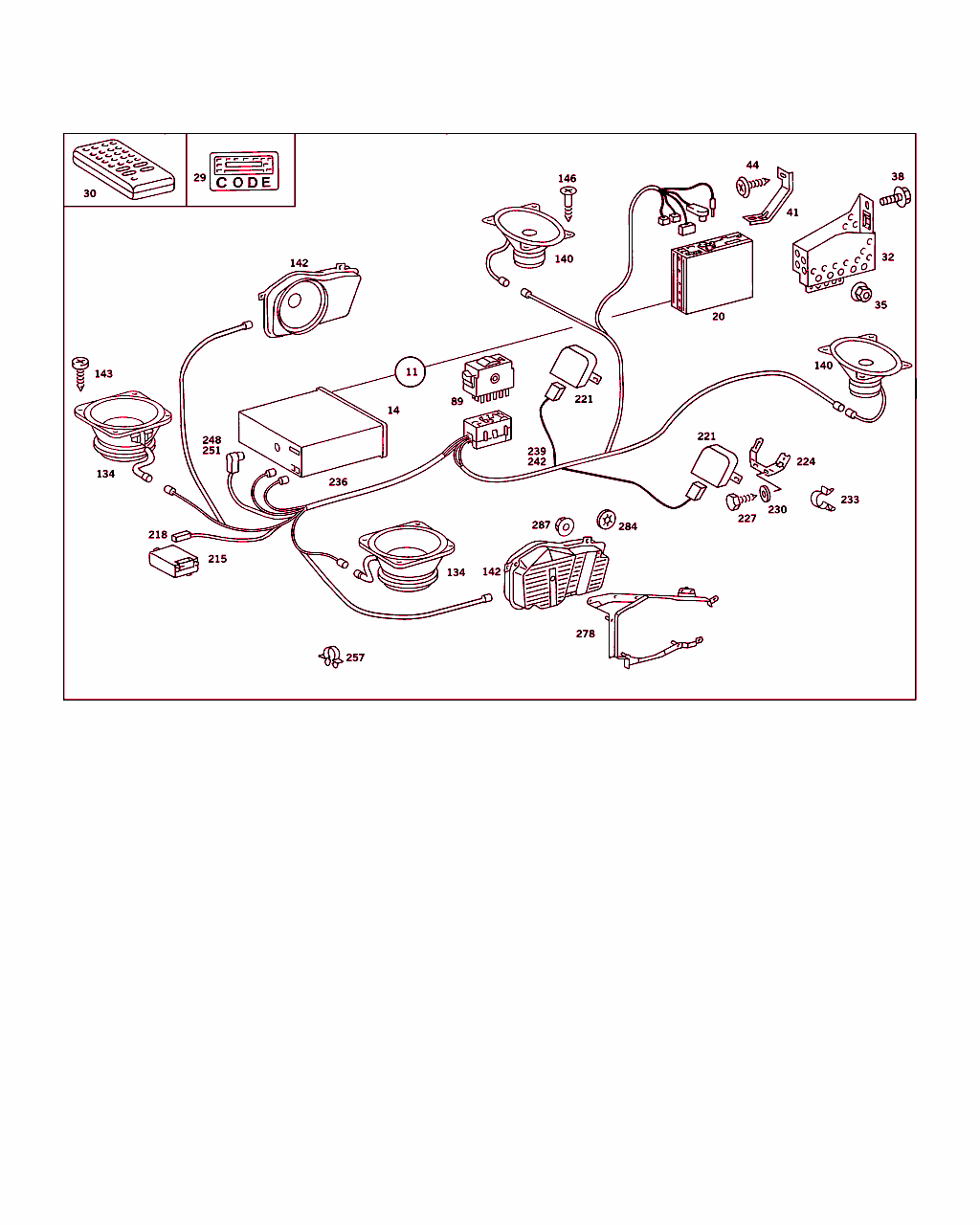

B82330000093.921103

[image]

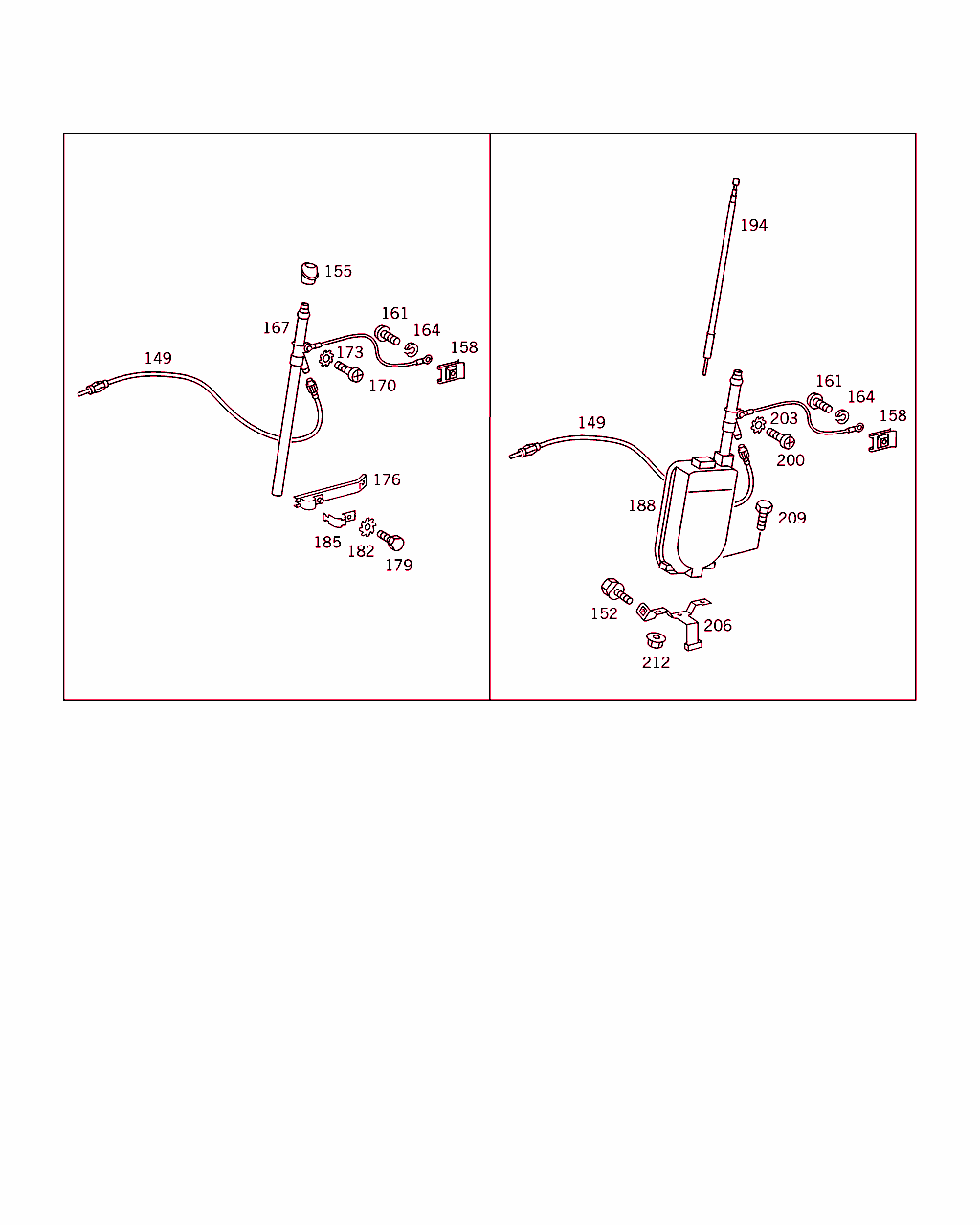

B82330000023.950623

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
11 A 002 820 17 86
供給範囲、ラジオ

これに変更 A 002 820 45 86 		-
11 A 002 820 66 86
供給範囲、ラジオ

これに変更 A 002 820 45 86 		-
11 A 002 820 45 86
供給範囲、ラジオ
MEXICO

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		001
11 A 140 820 05 86
供給範囲、ラジオ
MEXICO 2000

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
14 A 002 820 98 86
供給範囲、ラジオ
MEXICO 2000

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
17 N 072581 000302
クリップ
C 5 		001
20 A 002 820 13 89
アンプ
TO 002 820 98 86

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
29 B6 6 82 2501
製品カード
ラジオ用コード・カード

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		002
29 A 000 817 87 21
表示ラベル
コード 		001
30 A 000 820 61 26
リモート・コントロール
リモート・コントロール

ﾌｯﾄﾉｰﾄ解説
[028]
ｼｬｼﾅﾝﾊﾞNo.以降: 039 A 391575
[402]
今後の入荷予定はありません。
[801]
モデル・イヤー 90 年終了以前
 		001
30 A 000 820 64 26
リモート・コントロール
リモート・コントロール

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
32 A 126 826 11 14
ホルダー
アンプ・アンテナ

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
35 A 126 990 05 50
ナット
フェンダに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
38 N 914007 006012
ワッシャ付きボルト

これに変更 N 304017 006018
• +001 N 006902 006102 		-
38 N 304017 006018
ボルト
ブラケットに取り付けるアンプ

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
41 A 126 826 12 14
ホルダー
C ピラー 		001
44 N 914032 004214
ワッシャ付きボルト
ブラケット / C ピラー 		001
80 A 123 994 21 45
クリップ
ハウジング内のラジオ・セット・ホルダ 		002
83 N 000933 006122
ボルト

これに変更 N 304017 006034 		-
83 N 304017 006034
ボルト
アース・コネクタ / ラジオ・セット 		001
86 N 912004 006102
スプリング・ワッシャ
アース・コネクタ / ラジオ・セット 		001
89 A 124 820 20 10
フェーダ・コントロール 001
89 A 124 820 64 10
フェーダ・コントロール
サウンド・システム 		001
92 A 126 820 10 89
ラジオ・アクセサリ

これに変更 A 126 820 04 89 		-
92 A 126 820 04 89
ボリューム・コントロール
速度感応式ボリューム・コントロール

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以前: A 392099
 		001
92 B6 6 82 8486
ボリューム・コントロール
速度感応式ボリューム・コントロール

ﾌｯﾄﾉｰﾄ解説
[023]
ｼｬｼﾅﾝﾊﾞNo.以降: A 392100
 		001
95 A 126 820 04 89
ボリューム・コントロール

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以前: A 392099
 		001
95 B6 6 82 8486
ボリューム・コントロール
速度感応式ボリューム・コントロール

ﾌｯﾄﾉｰﾄ解説
[023]
ｼｬｼﾅﾝﾊﾞNo.以降: A 392100
[801]
モデル・イヤー 90 年終了以前
 		001
98 A 126 820 76 17
電気ケーブル
速度感応式ボリューム・コントロール

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以前: A 392099
 		001
98 A 126 820 19 04
電気ケーブル
速度感応式ボリューム・コントロール

ﾌｯﾄﾉｰﾄ解説
[023]
ｼｬｼﾅﾝﾊﾞNo.以降: A 392100
[027]
ｼｬｼﾅﾝﾊﾞNo.以前: 039 A 391574
[402]
今後の入荷予定はありません。
 		001
98 A 126 820 22 04
電気ケーブル
速度感応式ボリューム・コントロール

ﾌｯﾄﾉｰﾄ解説
[028]
ｼｬｼﾅﾝﾊﾞNo.以降: 039 A 391575
 		001
110 A 126 820 68 17
電気ケーブル
リヤ・スピーカ・コネクタ

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以前: A 351456
 		001
110 A 126 820 67 17
電気ケーブル

これに変更 A 124 820 91 15
• +002 A 000 827 22 04

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以前: A 351456
 		-
110 A 124 820 91 15
電気ケーブル
フロントおよびリヤ・スピーカ、および フェーダ・コントロール

ﾌｯﾄﾉｰﾄ解説
[021]
ｼｬｼﾅﾝﾊﾞNo.以降: A 351457
[035]
ｼｬｼﾅﾝﾊﾞNo.以前: A 577159
 		001
110 A 126 820 26 04
電気ケーブル
フロントおよびリヤ・スピーカ、および フェーダ・コントロール

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以降: A 577160
 		001
116 A 016 545 28 28
プラグ
フェーダ・コントロール 		001
119 A 003 545 33 26
コンタクト・スプリング
TO 016 545 28 28 		NB
131 A 124 820 47 15
電気ケーブル

これに変更 A 000 827 22 04 		-
131 A 000 827 22 04
電気ケーブル
フロント・スピーカ

ﾌｯﾄﾉｰﾄ解説
[021]
ｼｬｼﾅﾝﾊﾞNo.以降: A 351457
 		002
132 A 126 827 00 34
コンタクト・スプリング
盗難防止警報装置 		001
134 B6 6 82 8921
スピーカ
フロント・スピーカ

ﾌｯﾄﾉｰﾄ解説
[060]
サウンド・システムの場合以外
 		002
134 B6 6 82 8930
スピーカ
フロント・スピーカ 		002
140 B6 6 82 8917
スピーカ
左リヤ・スピーカ

ﾌｯﾄﾉｰﾄ解説
[016]
スピーカ・カバー、グループ 68 を参照
[060]
サウンド・システムの場合以外
 		001
140 B6 6 82 8918
スピーカ
右リヤ・スピーカ

ﾌｯﾄﾉｰﾄ解説
[016]
スピーカ・カバー、グループ 68 を参照
[060]
サウンド・システムの場合以外
 		001
140 B6 6 82 8931
スピーカ 001
140 B6 6 82 8932
スピーカ 001
142 B6 6 82 8935
スピーカ 001
142 B6 6 82 8934
スピーカ
運転席ドア (右) スピーカ 		001
143 N 007981 004244
鉄板ビス
インストルメント・パネルのスピーカ 		004
146 N 914127 004207
鉄板ビス
リヤ・シェルフ・カバー付き スピーカ 		004
149 A 124 820 12 15
電気ケーブル
アンテナ 		001
152 N 914023 005100
ワッシャ付きボルト
ブラケット / ホイールハウス・フランジ 		001
155 A 126 827 15 98
ガスケット
アンテナ・アダプタ下 		001
158 A 123 990 11 91
ナット・リテーナ
アース・ケーブル / C ピラー 		001
161 N 007985 004107
ボルト
アース・ケーブル / C ピラー 		001
164 N 912004 004102
スプリング・ワッシャ
アース・ケーブル / C ピラー 		001
188 B6 6 82 8055
ブラケット
オートマチック・アンテナ 		001
194 B6 6 82 8035
(テレスコピック)
テレスコピック
HIRSCHMANN 		001
194 A 001 827 27 01
アンテナ

これに変更 Q B66828050

ﾌｯﾄﾉｰﾄ解説
[017]
旧部品を使いきる、車台番号 A 344263 以前　　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
194 B6 6 82 8050
テレスコピック
テレスコピック
WISI 		001
200 N 007985 004149
ボルト

これに変更 N 000000 001933 		-
200 N 000000 001933
ボルト 001
203 N 006797 004132
歯付きワッシャ 001
206 A 126 820 34 14
ホルダー

これに変更 A 126 820 81 14 		-
206 A 126 820 81 14
ホルダー
アンテナ 		001
209 N 000933 005075
ボルト

これに変更 N 304017 005002 		-
209 N 304017 005002
ボルト
ブラケット/アンテナ 		002
212 N 913017 005000
ナット
ブラケット/アンテナ 		002
215 A 001 820 92 89
アンプ
ラジオからアンプまで 		001
218 A 000 827 14 26
プラグ
/ NF アウトプット 		001
221 A 126 820 18 89
アンプ 002
224 A 126 827 11 14
ホルダー
アンプ・アンテナ 		002
227 N 007976 004205
鉄板ビス
ブラケット / テール・ゲート、左右 		004
230 N 000125 005312
ウインドウ
ブラケット / テール・ゲート、左右 		004
233 A 006 988 26 78
クリップ
ブラケット 		002
236 A 126 820 27 04
電気ケーブル
ラジオ・セットからアンプおよび スピーカまで 		001
239 A 016 545 28 28
ソケット・スリーブ・ハウジング
フェーダ・コントロール 		001
242 A 003 545 33 26
コンタクト・スプリング
フェーダ・コントロール 		NB
248 A 012 545 86 28
ソケット・スリーブ・ハウジング
サウンド・システム電源 		001
251 A 002 545 99 26
ラウンド・ソケット・スリーブ
2.5 MM 		002
257 A 201 988 41 78
クリップ
メイン・ケーブル・ハーネスに 		002
257 A 000 995 60 44
クランプ
スピーカ・ケーブル 		001
278 A 126 820 91 14
ホルダー
運転席ドア (左) スピーカ 		001
278 A 126 820 92 14
ホルダー
運転席ドア (右) スピーカ 		001
284 A 000 994 96 45
クリップ
ブラケット固定用ツール 		006
287 A 126 990 03 51
ナット
ブラケットに取り付けるスピーカ 		008
