乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 273484 以前、例外は A 263454、A 263474乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 273485 以降および A 263454、A 263474識別 No. A 362805 以前、例外はA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362806 以降およびA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、識別 No. A 428970 以前、例外はA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428896、A 428929、A 428937、A 428940乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428971 以降およびA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428898、A 428929、A 428937、A 428940識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556388 EXCEPT FOR
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 556389 ALSO INSTALLED ON
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
126.039 => 560 SEL JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

Schema

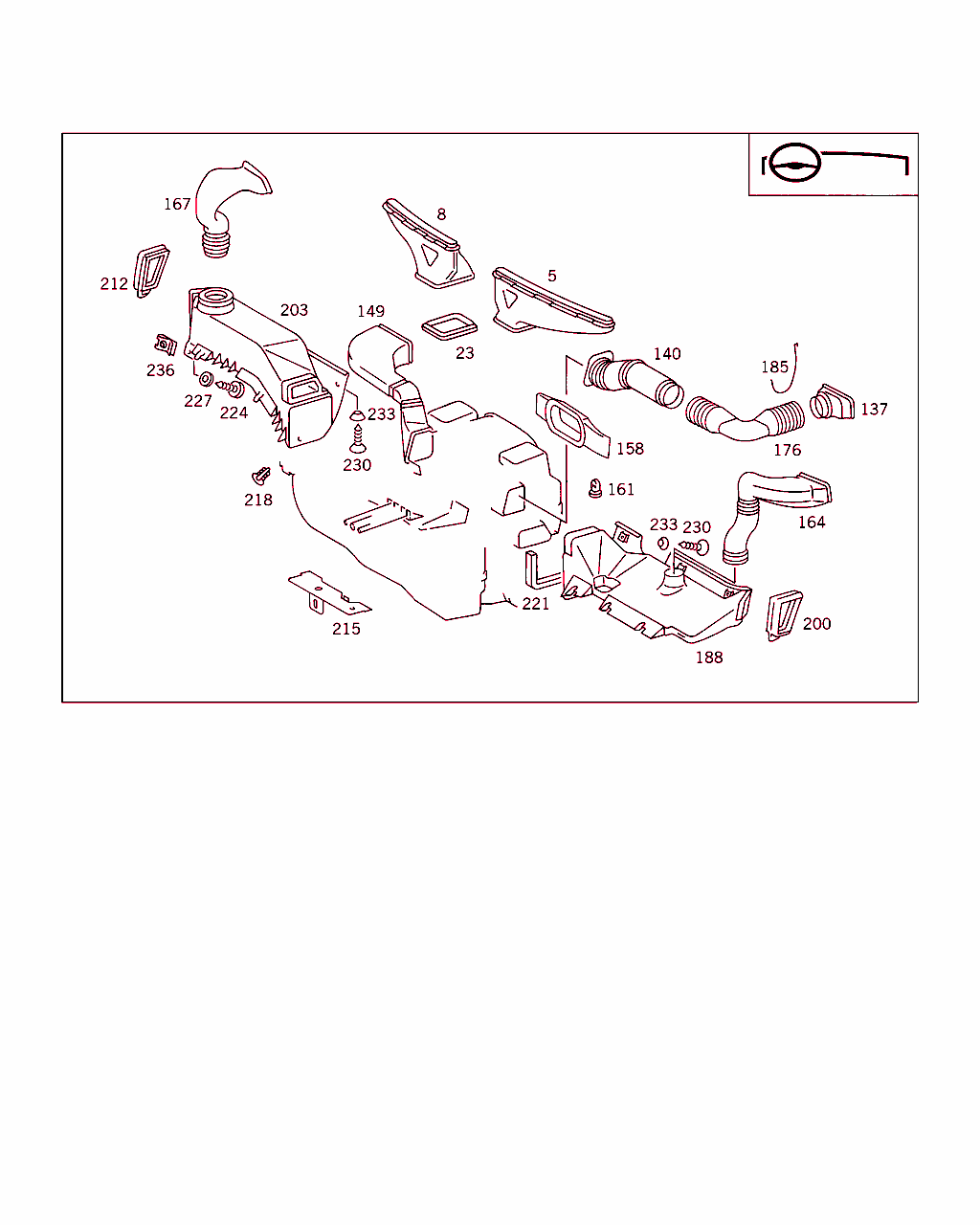

B83165000026.950623

[image]

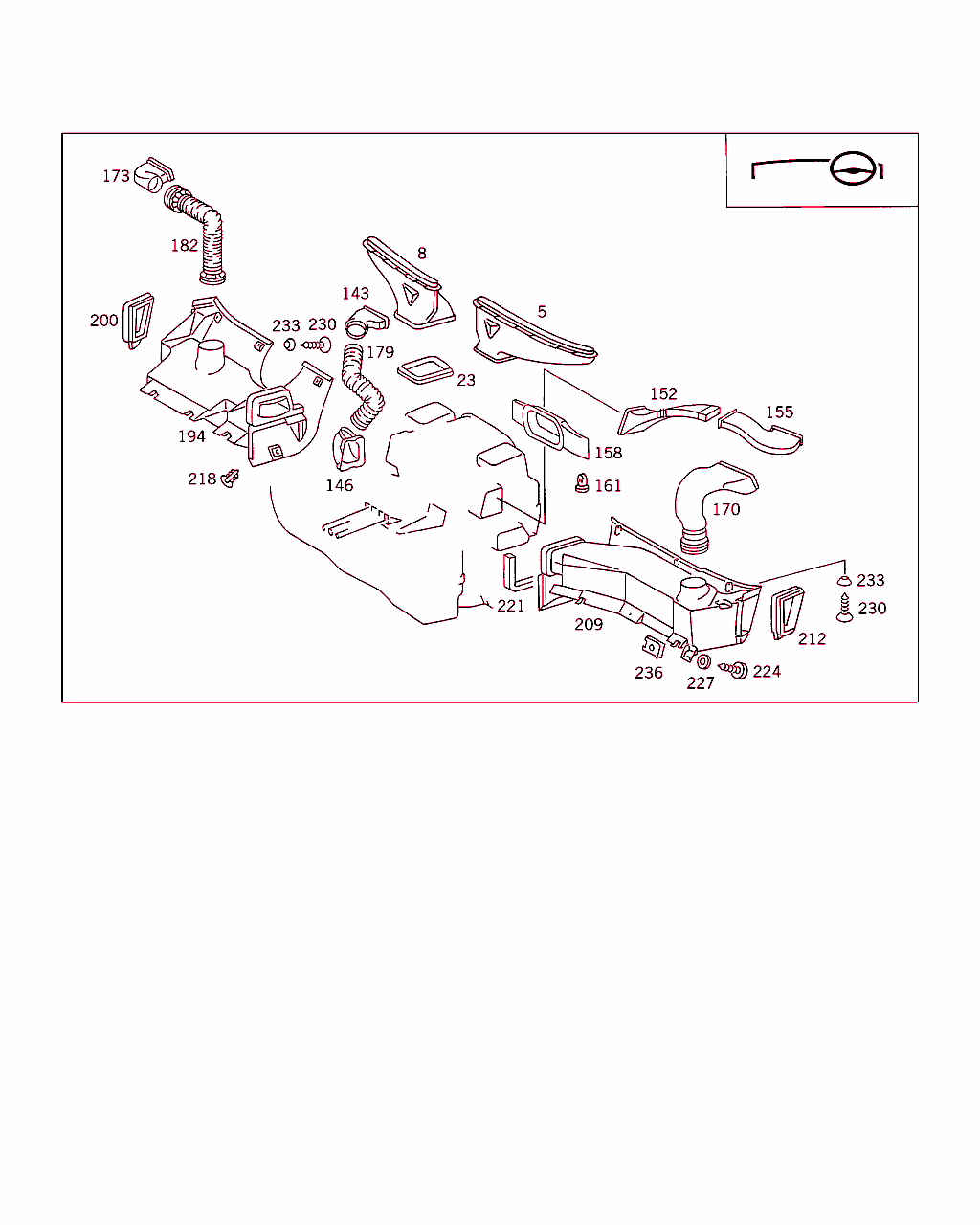

B83165000027.950623

[image]

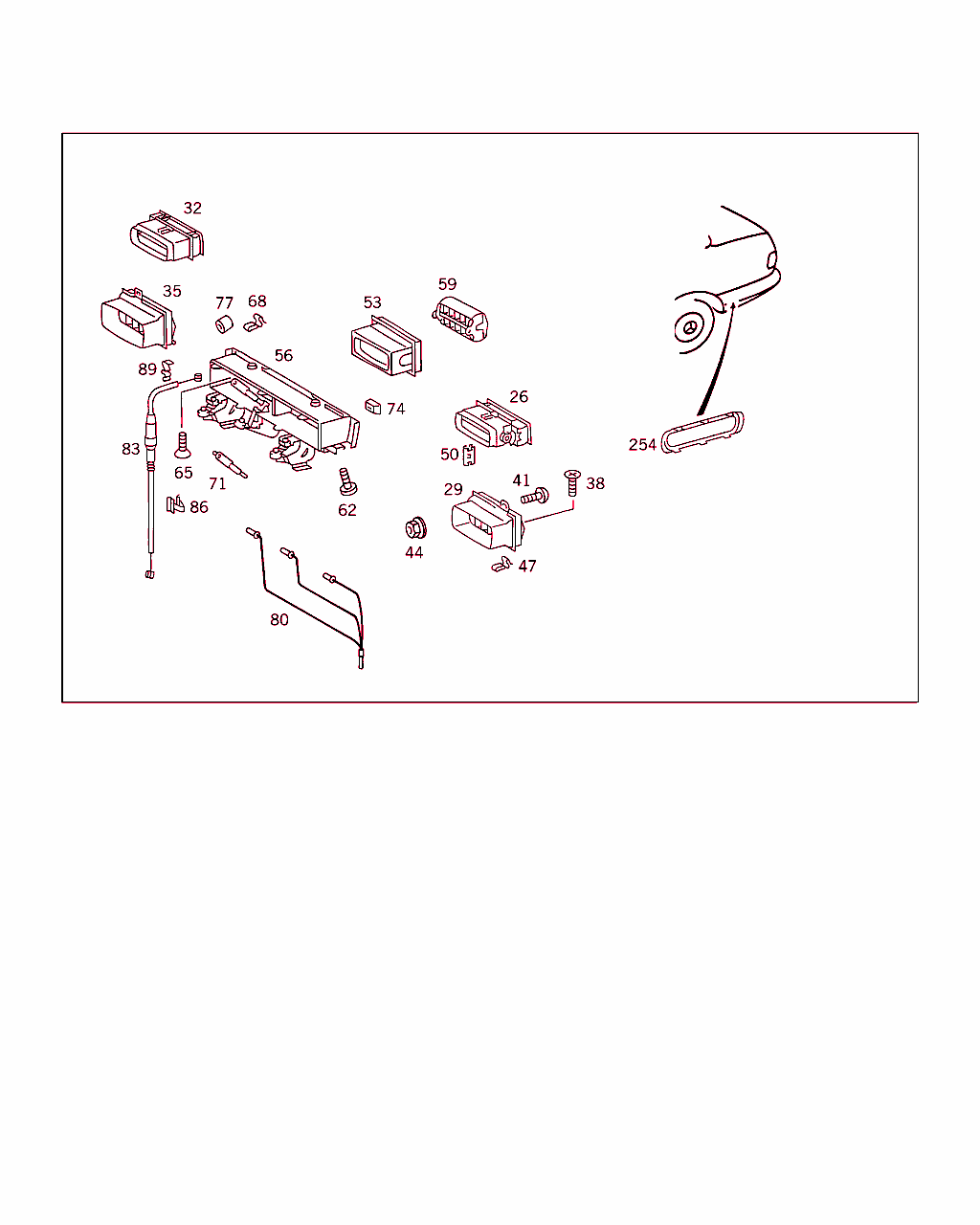

B83165000028.950623

[image]

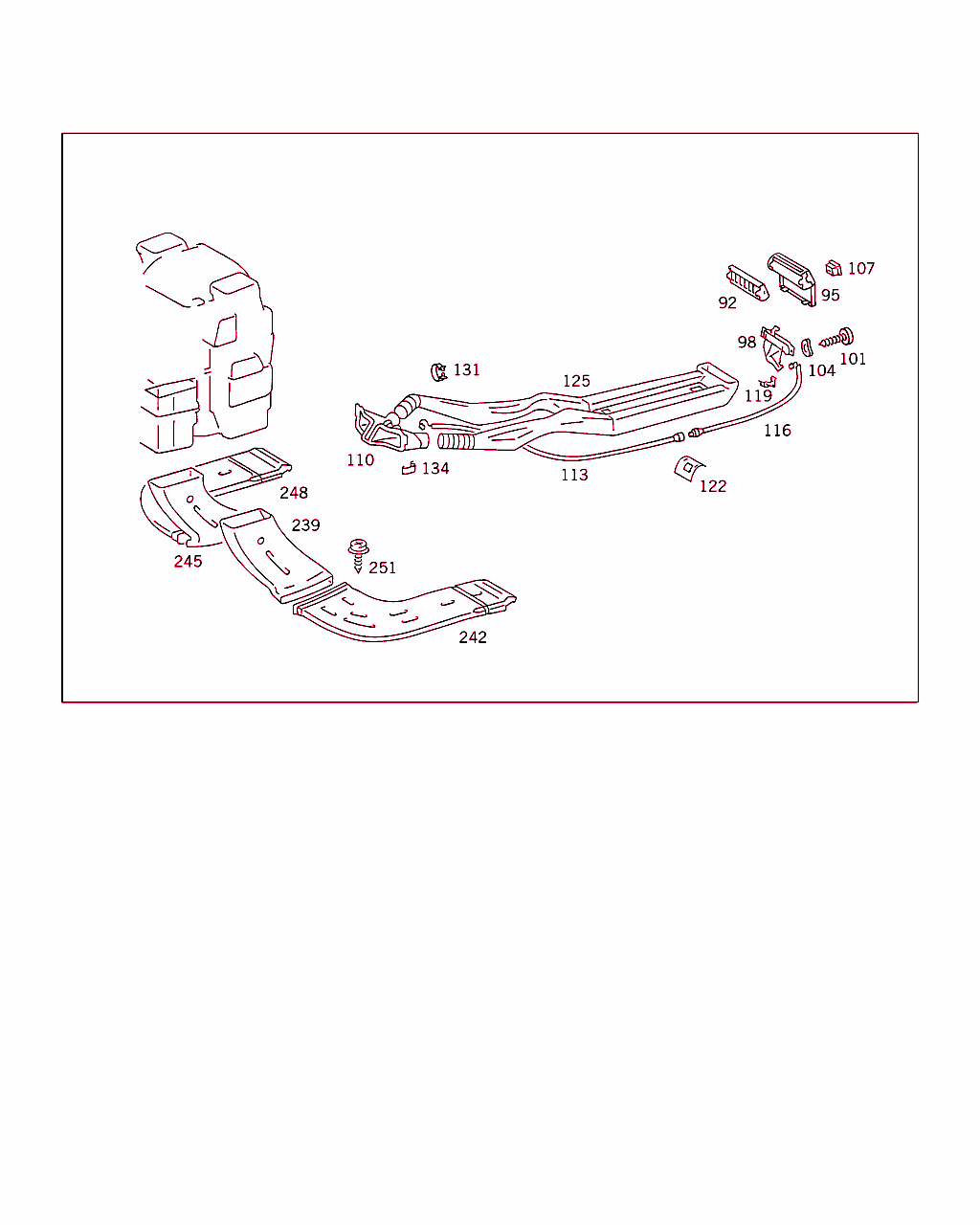

B83165000029.950623

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 830 01 19
デフロスタ・ノズル
インストルメント・パネル、左上 		001
8 A 126 830 02 19
デフロスタ・ノズル
インストルメント・パネル、右上 		001
23 A 126 831 00 98
ウェザ・ストリップ
デフロスタ・ノズル 		002
26 A 126 830 13 54
ノズル

これに変更 A 126 830 09 54 		-
26 A 126 830 09 54
ノズル
サイド・ウインドウ・デフロスタ、インストルメント・パネル左横 		001
29 A 126 830 01 54
ノズル
外気、インストルメント・パネル 間 		001
32 A 126 830 14 54
ノズル

これに変更 A 126 830 10 54 		-
32 A 126 830 10 54
ノズル
サイド・ウインドウ・デフロスタ、インストルメント・パネル右横 		001
35 A 126 830 02 54
ノズル
外気、インストルメント・パネル 右 		001
38 N 000965 004021
ボルト
ノズル / インストルメント・パネル、 左右上部 		002
41 N 000607 005000
ボルト
ノズル / インストルメント・パネル、 左右上部 		002
44 N 913017 005000
ナット
ノズル / インストルメント・パネル、 左右上部 		002
47 A 126 990 02 91
ナット・リテーナ
ノズル / インストルメント・パネル、 左右上部 		002
50 A 004 988 78 78
クリップ
ノズル / インストルメント・パネル、 左右上部 		008
53 A 126 831 08 30
ハウジング 002
56 A 126 830 06 54
ノズル
フレッシュ・エア、インストルメント・パネル中央 		001
59 A 126 830 00 74
ウインド・シェード
フレッシュ・エア、インストルメント・パネル中央 		002
62 N 007985 004125
ボルト

これに変更 N 007985 004107 		-
62 N 007985 004107
ボルト
インストルメント・パネル中央のセンタ・ノズル 		002
65 N 000965 004006
ボルト
インストルメント・パネル中央のセンタ・ノズル 		002
68 A 126 990 02 91
ナット・リテーナ
インストルメント・パネル中央のセンタ・ノズル 		002
71 A 126 833 00 20
コネクティング・ロッド
フレッシュ・エア、インストルメント・パネル中央 		001
74 A 126 833 00 40
オペレーティング・ハンドル
外気コントロール・ユニット、 インストルメント・パネル中央 		003
77 A 126 835 03 98
ガスケット
センタ・ノズル 		001
80 A 126 820 22 15
電気ケーブル
(光ファイバ・ケーブル) 		001
83 A 126 830 01 31
ケーブル
センタ・ノズルからヒータ・ハウジングのフラップへ、 操作パネル、右サイド・フレッシュ・エア・ノズル 		001
83 A 126 830 09 31
ケーブル
センタ・ノズルからヒータ・ボックス・フラップまで、 サイド外気ノズル・オペレーション・ユニット / 右ヒータ・ボックス 		001
83 A 126 830 14 31
ケーブル
センタ・ノズルからヒータ・ハウジングのフラップへ、 操作パネル、左サイド・フレッシュ・エア・ノズル 		001 LA
86 A 000 995 54 44
クランプ

これに変更 A 000 995 60 44 		-
86 A 000 995 60 44
クランプ
ワイヤ・ケーブル/ヒータ・ボックス 		002
89 A 000 995 24 20
クランプ -
89 A 000 995 24 20
クランプ
ワイヤ・ケーブル/ヒータ・ボックス 		002
89 A 000 995 24 20
クランプ
ワイヤ・ケーブル/ブラケット 		001
92 A 126 830 03 74
ウインド・シェード
リヤ外気、トレイ付き ハウジング 		001
95 A 126 830 00 13
カバー
リヤ外気、トレイ付き ハウジング 		001
98 A 126 830 03 85
操作ユニット
リヤ・フレッシュ・エア・ノズル・コントロール 		001
101 N 914135 004200
ボルト
コントロール・ユニット / リヤ・トレイ付き ハウジング 		002
104 N 900055 005003
スプリング・ワッシャ
コントロール・ユニット / リヤ・トレイ付き ハウジング 		002
107 A 123 830 00 36
グリップ
操作ユニット 		001
110 A 126 830 30 44
エア・ダクト
ヒータ・ボックス下部、冷気用

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年以前　　
 		001
110 A 126 830 65 44
エア・ダクト
ヒータ・ボックス下部、冷気用

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　
 		001
113 A 126 830 07 31
ケーブル

これに変更 A 126 830 16 31
• +001 A 126 830 17 31 		-
113 A 126 830 16 31
ケーブル
リヤ・フレッシュ・エア・ノズル・コントロール 		001
116 A 126 830 02 31
ケーブル

これに変更 A 126 830 17 31
• +001 A 126 830 16 31 		-
116 A 126 830 17 31
ケーブル
リヤ・フレッシュ・エア・ノズル・コントロール 		001
119 A 000 995 24 20
クランプ
ケーブル / トレイ付きハウジング 		001
122 A 126 833 01 10
カバー
ケーブル

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　
 		001
125 A 126 831 06 46
ダクト
リヤ外気、トレイ付き ハウジング

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年以前　　
 		001
125 A 126 831 79 46
ダクト
リヤ外気、トレイ付き ハウジング

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　
 		001
131 A 000 995 60 44
クランプ 001
134 A 126 835 01 34
スプリング
ヒータ・ボックスの冷気用ダクト 		002
137 A 126 831 13 46
ダクト
ヒータ・ボックスと 左外気ノズルの間 		001 LA
140 A 126 831 07 46
ダクト
ヒータ・ボックスと 左外気ノズルの間 		001 LA
149 A 126 830 10 44
エア・ダクト

これに変更 A 126 830 66 44 		- LA
149 A 126 830 66 44
エア・ダクト
ヒータ・ボックスと 右外気ノズルの間 		001 LA
158 A 126 832 00 88
ホース
ヒータ・ボックスと センタ外気ノズルの間 		001
161 A 000 990 08 92
リベット
ホース / センタ外気ノズル 		004
164 A 126 830 57 44
エア・ダクト
エア・ダクトから左ノズルまで 		001 LA
167 A 126 830 54 44
エア・ダクト
エア・ダクトから右ノズルまで 		001 LA
176 A 126 832 02 88
ホース

これに変更 A 126 832 29 88

ﾌｯﾄﾉｰﾄ解説
[108]
旧部品番号、在庫なし、車台番号 A 376782 以前
 		- LA
176 A 126 832 29 88
ホース
エア・ガイド、ヒータ・ボックス と左外気ノズルの間 		001 LA
185 A 126 832 02 14
ホルダー
ホース / フロント・クロス・メンバ、外側 		001 LA
188 A 126 830 41 44
エア・ダクト

これに変更 A 126 830 61 44 		- LA
188 A 126 830 61 44
エア・ダクト
ヒータ・ボックスと左運転席ドアの間

ﾌｯﾄﾉｰﾄ解説
[903]
 NO.9051  I NO.9051  I NO.9051  I NO.8326  I NO.8412  I NO.6101 AI NO.3112  I NO.7101  I
                                                      I NO.6122 B                      I
[904]
 NO.7088  I NO.5072  I NO.8312  I NO.8384  I NO.8407  I NO.6095 AI NO.3107  I NO.7124  I
                                                      I NO.6130 B                      I
 A = 1986 年 11 月の新仕様のシャーシ以前                                                            I
 B = 1986 年 11 月の新仕様のシャーシ以降                                                            I
=======================================================================================I
 		001 LA
200 A 126 831 05 98
ウェザ・ストリップ

ﾌｯﾄﾉｰﾄ解説
[903]
 NO.9051  I NO.9051  I NO.9051  I NO.8326  I NO.8412  I NO.6101 AI NO.3112  I NO.7101  I
                                                      I NO.6122 B                      I
[904]
 NO.7088  I NO.5072  I NO.8312  I NO.8384  I NO.8407  I NO.6095 AI NO.3107  I NO.7124  I
                                                      I NO.6130 B                      I
 A = 1986 年 11 月の新仕様のシャーシ以前                                                            I
 B = 1986 年 11 月の新仕様のシャーシ以降                                                            I
=======================================================================================I
 		001
203 A 126 830 46 44
エア・ダクト
ヒータ・ボックスと右運転席ドアの間

ﾌｯﾄﾉｰﾄ解説
[903]
 NO.9051  I NO.9051  I NO.9051  I NO.8326  I NO.8412  I NO.6101 AI NO.3112  I NO.7101  I
                                                      I NO.6122 B                      I
[904]
 NO.7088  I NO.5072  I NO.8312  I NO.8384  I NO.8407  I NO.6095 AI NO.3107  I NO.7124  I
                                                      I NO.6130 B                      I
 A = 1986 年 11 月の新仕様のシャーシ以前                                                            I
 B = 1986 年 11 月の新仕様のシャーシ以降                                                            I
=======================================================================================I
 		001 LA
212 A 126 831 06 98
ウェザ・ストリップ
エア・ダクト

ﾌｯﾄﾉｰﾄ解説
[903]
 NO.9051  I NO.9051  I NO.9051  I NO.8326  I NO.8412  I NO.6101 AI NO.3112  I NO.7101  I
                                                      I NO.6122 B                      I
[904]
 NO.7088  I NO.5072  I NO.8312  I NO.8384  I NO.8407  I NO.6095 AI NO.3107  I NO.7124  I
                                                      I NO.6130 B                      I
 A = 1986 年 11 月の新仕様のシャーシ以前                                                            I
 B = 1986 年 11 月の新仕様のシャーシ以降                                                            I
=======================================================================================I
 		001
215 A 126 831 13 14
ホルダー 001 LA
218 A 126 988 16 78
クリップ
エア・ダクト / ヒータ・ボックス 		002
221 A 126 831 11 98
ウェザ・ストリップ
エア・ダクト / ヒータ・ボックス 		002
224 N 007981 004340
鉄板ビス
エア・ダクト / サイド・ピース 		002 LA
227 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		-
227 N 000433 005304
ウインドウ
エア・ダクト / サイド・ピース 		002
230 N 007983 004267
鉄板ビス
エア・ダクト / インストルメント・パネル 		004
230 N 007983 004245
鉄板ビス
エア・ダクト / インストルメント・パネル 		002
233 A 000 985 10 62
ウインドウ
エア・ダクト / インストルメント・パネル 		006
236 A 123 994 18 45
クリップ
ファイヤウォールのエア・ダクト 		002
239 A 126 831 03 46
ダクト
リヤ、運転席シート下、左上部 		001
242 A 126 831 47 46
ダクト
リヤ、運転席シート下、左下部 		001
245 A 126 831 04 46
ダクト
リヤ、運転席シート下、右上部 		001
248 A 126 831 48 46
ダクト
リヤ、運転席シート下、右下部 		001
251 N 914127 004201
鉄板ビス 004
254 A 126 830 00 42
フラップ
リヤ・バンパ・マウントの 強制ベンチレーション 		002
