乗用車セダン、ロング・ホイールベース、モデル・イヤー 92 年識別 No. A 085191 以前、例外はA 075873、A 077371、A 078693、A 078759、A 083510他に取り付けられている場所はA 085241、A 085339、A 085350、A 085490、A 085744、A 086642、A 087363、A 088209乗用車セダン、ロング・ホイールベース、モデル・イヤー 93 年識別 No. A 085192 以降、他に取り付けられている場所はA 075873、A 077371、A 078693、A 078759、A 083510A 085241、A 085339、A 085350、A 085490、A 085744、A 086642、A 087363、A 088209識別 No. A 139806 以前、他に取り付けられている場所は A 141556乗用車セダン、ロング・ホイールベース、モデル・イヤー 94 年識別 No. A 139807 以降、例外は A 141556識別 No. A 190005 以前、例外はA 180219、A 187763、A 189193、A 189255、A 189698乗用車セダン、ロング・ホイールベース、モデル・イヤー 95 年識別 No. A 190006 以降、他に取り付けられている場所はA 180219、A 187763、A 189193、A 189255、A 189698識別 No.A 290166 以前、例外は A 218428 〜 A 290165 コード 806 装備乗用車セダン、ロング・ホイールベース、モデル・イヤー 96 年識別 No. A 290167 以降、他に取り付けられている場所は A 218428 〜 A 290165 コード 806 装備識別 No.A 328810 以前、例外はコード 807 装備車乗用車セダン、モデル・イヤー 97 年識別 No.A 328811 以降、例外はコード 806 装備車
140.057 => 600 SEL V12 JAPAN; S 600 JAPAN
M: 120980, 120982
GA: 722362, 722621

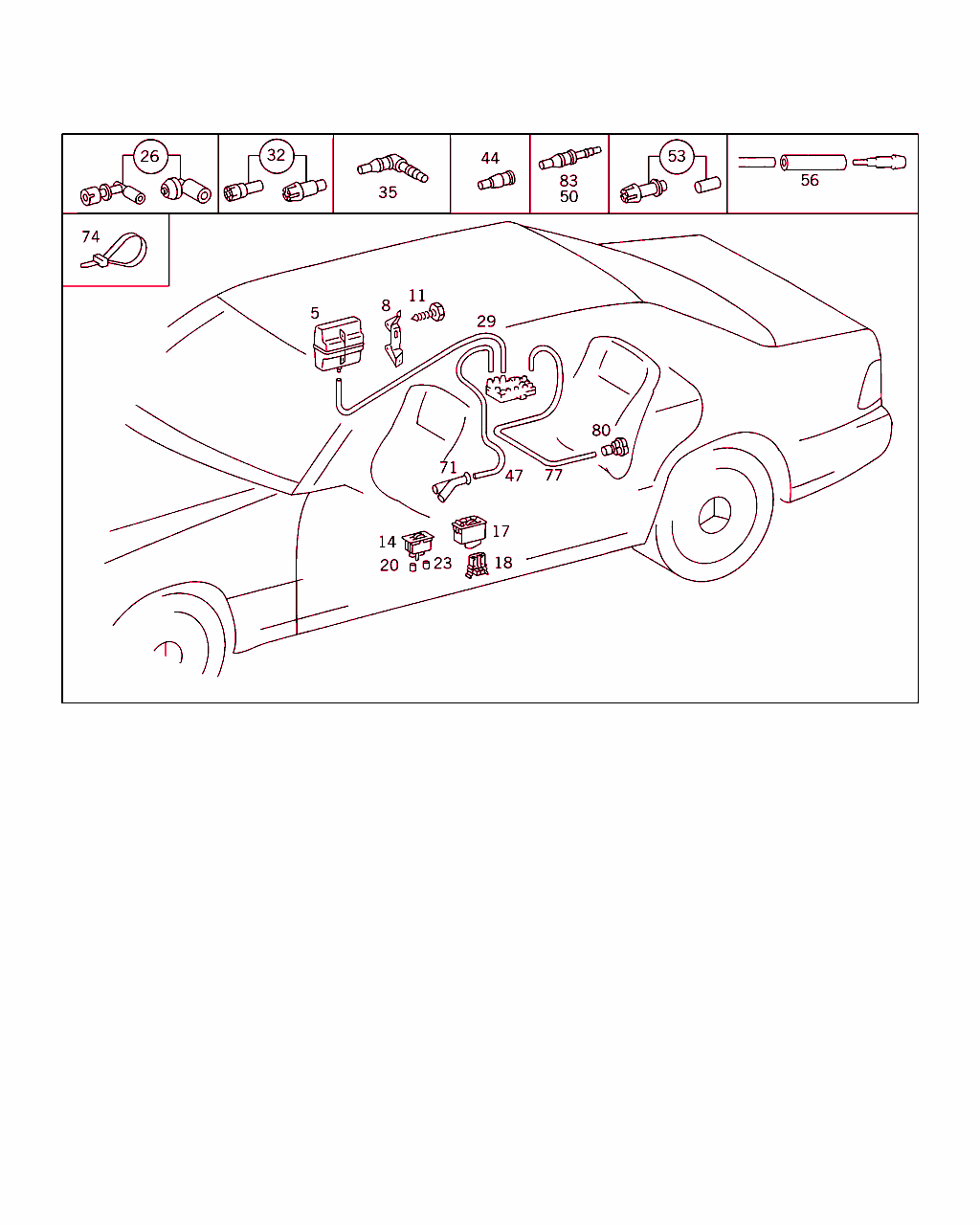

Schema

B80140000001.950928

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 140 800 00 19
タンク

これに変更 A 129 805 00 19
• +001 A 140 805 03 14
• +002 N 910002 004110 		-
5 A 129 805 00 19
リザーバ 001
8 A 140 805 03 14
ホルダー 001
11 N 914128 004200
鉄板ビス 001
14 A 140 800 00 78
バルブ

これに変更 A 140 800 16 78
• +001 A 202 800 03 53

ﾌｯﾄﾉｰﾄ解説
[023]
ｼｬｼﾅﾝﾊﾞNo.以前:  A 193435
[409]
組立時に調整のこと
 		-
14 A 140 800 16 78
バルブ
ランバ・サポート

ﾌｯﾄﾉｰﾄ解説
[024]
ｼｬｼﾅﾝﾊﾞNo.以降:  A 193436
 		002
17 A 140 800 05 78
コントロール・バルブ
マルチ・フォーム・バックレスト:運転席シート 		002
17 A 140 800 05 78
コントロール・バルブ
マルチ・フォーム・バックレスト:リヤ・セパレート・シート 		002
18 A 140 805 00 53
クラッチ 001
20 A 140 805 00 39
保護パイプ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		004
23 A 140 806 12 78
ホース 002
26 A 140 800 42 15
ライン

ﾌｯﾄﾉｰﾄ解説
[002]
コネクタ付きバキューム・ラインを必要な長さに切断し、                                     ホース・メンバ 007 997 61 82 で現在ある
バキューム・ラインに接続します
 		002
29 A 000 158 14 35
パイプ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
29 A 000 158 14 35
パイプ
ポンプからプレッシャ・タンクへ
1850 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
32 A 129 800 44 15
ライン

ﾌｯﾄﾉｰﾄ解説
[002]
コネクタ付きバキューム・ラインを必要な長さに切断し、                                     ホース・メンバ 007 997 61 82 で現在ある
バキューム・ラインに接続します
 		001
35 A 129 800 46 15
ライン

これに変更 A 202 805 02 44 		-
35 A 202 805 02 44
プラグ

ﾌｯﾄﾉｰﾄ解説
[002]
コネクタ付きバキューム・ラインを必要な長さに切断し、                                     ホース・メンバ 007 997 61 82 で現在ある
バキューム・ラインに接続します
 		001
44 A 124 805 02 44
プラグ 001
47 A 000 158 14 35
パイプ
バキューム・ポンプから左運転席シート・ メイン・フロア
3170 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
47 A 000 158 14 35
パイプ
バキューム・ポンプから右運転席シート・ ホースまで
2000 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
47 A 000 158 14 35
パイプ
運転席バックレスト
610 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		002
50 A 129 805 04 44
プラグ

これに変更 A 202 805 03 44 		-
50 A 202 805 03 44
プラグ 002
53 A 140 800 36 15
ライン

ﾌｯﾄﾉｰﾄ解説
[002]
コネクタ付きバキューム・ラインを必要な長さに切断し、                                     ホース・メンバ 007 997 61 82 で現在ある
バキューム・ラインに接続します
 		002
56 A 007 997 61 82
ホース
30 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		002
71 A 201 805 01 22
ディストリビュータ 001
74 A 001 997 41 90
結束バンド 001
77 A 000 158 14 35
パイプ
ポンプから左および右リヤ・シート・ ディストリビュータへ
600 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
77 A 000 158 14 35
パイプ
ディストリビュータから左リヤ・シート
1250 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
77 A 000 158 14 35
パイプ
ディストリビュータから右リヤ・シート
1100 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
80 A 129 800 08 22
ディストリビュータ
右リヤ・シート 		001
80 A 129 800 08 22
ディストリビュータ 001
83 A 129 805 04 44
プラグ

これに変更 A 202 805 03 44 		-
83 A 202 805 03 44
プラグ 004
