一覧

乗用車クーペ、モデル・イヤー 93 年識別 No. A 144607 以前乗用車クーペ、モデル・イヤー 94 年識別 No. A 144608 以降識別 No. A 189818 以前、例外はA 186673、A 186896、A 187317、A 187496、A 188961、A 189159、A 189687他に取り付けられている場所は A 190145、A 190162乗用車クーペ、モデル・イヤー 95 年識別 No. A 189819 以降、他に取り付けられている場所はA 186673、A 186896、A 187317、A 187496、A 188961、A 189159、A 189687例外は A 190145、A 190162識別 No.A 290166 以前、例外は A 218428 〜 290165 コード 806 装備乗用車クーペ、モデル・イヤー 96 年識別 No. A 290167 以降、他に取り付けられている場所は A 218428 〜 A 290165 コード 806 装備識別 No.A 328810 以前、例外はコード 807 装備車乗用車セダン、モデル・イヤー 97 年識別 No. A 328811 以降、例外はコード 806 装備車
140.076 => 600 SEC V12 JAPAN; S 600 JAPAN
M: 120980, 120982
GA: 722362, 722621

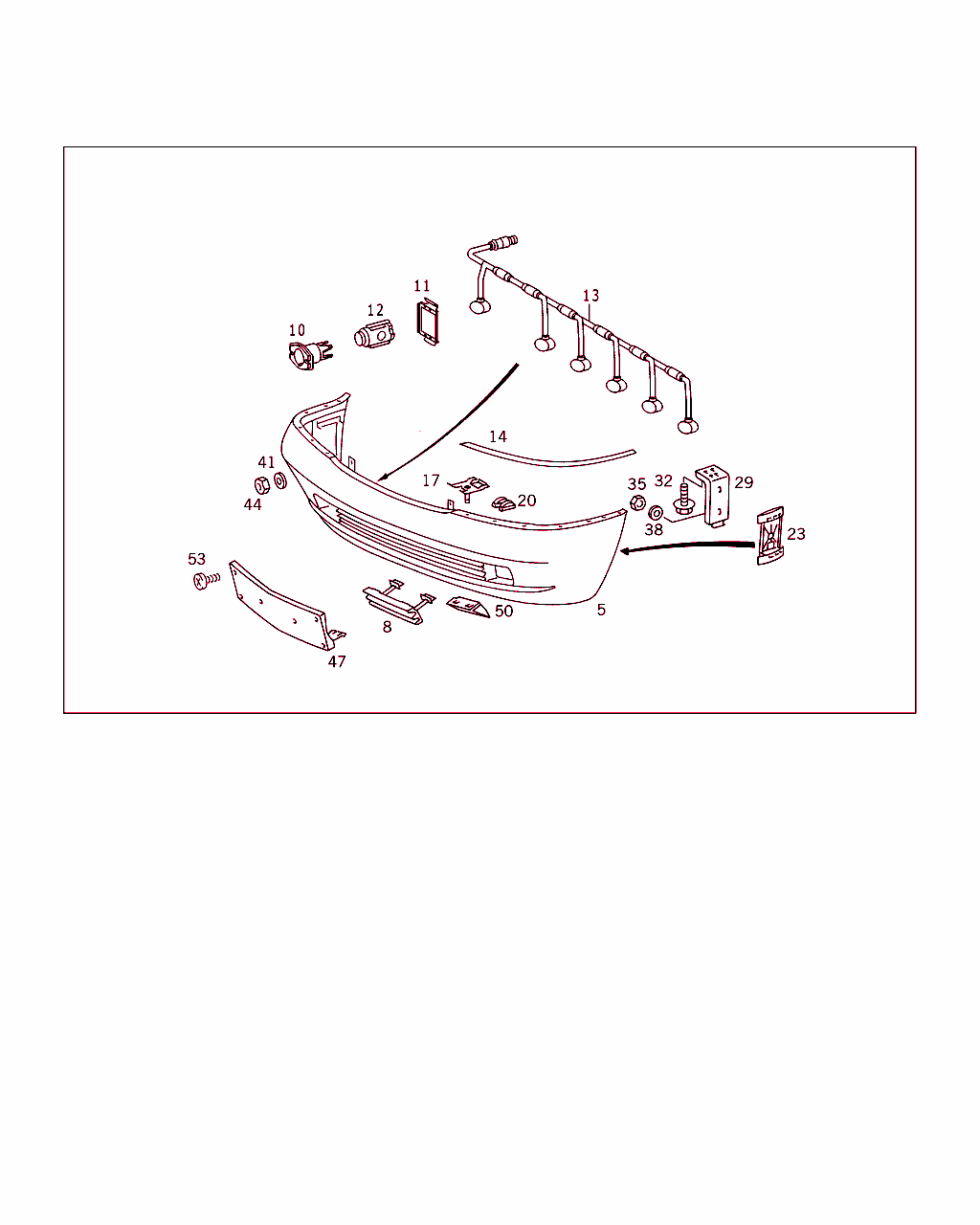

Schema

B88030000082.010405

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 140 880 13 70
フロント・バンパ
GEPRIMERT

ﾌｯﾄﾉｰﾄ解説
[017]
色番号およびペイント・コード、外装部品用、フットノート 901 参照　　　　　　　　　　　　　　　　　　　　　　　　　　　
[420]
必ず取付け前に塗装してください。
[841]
モデル・イヤー 1994 年の終了以前
 		001
5 A 140 880 13 70
フロント・バンパ
GEPRIMERT

ﾌｯﾄﾉｰﾄ解説
[019]
外側部品用カラー・ナンバおよび塗装コード、フットノート 910 を参照
[420]
必ず取付け前に塗装してください。
[850]
モデル・イヤー 1995 年以降　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 328810
コード 807 以外
その他 A 328811 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
5 A 140 880 32 70
フロント・バンパ
パークトロニック・システム (PTS)
GEPRIMERT

ﾌｯﾄﾉｰﾄ解説
[020]
色番号およびペイント・コード、外装部品用、フットノート 911 参照　　　　　　　　　　　　　　　　　　　　　　　　　　　
[420]
必ず取付け前に塗装してください。
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
8 A 140 880 03 05
トリム・リング
左

ﾌｯﾄﾉｰﾄ解説
[841]
モデル・イヤー 1994 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[901]
=================================================================================================I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.7700   アルト・グレー　　　　　　　　　　  I   040、122、199                                                    I
 NO.7738   サトー・グレー　　　　　　　　　　  I   147                                                            I
 NO.7201   マーブル・グレー　　　　　　　　　  I   149                                                            I
 NO.7176   シェル・グレー　　　　　　　　　　  I   172、651、702                                                    I
 NO.6856   トロピカル・グリーン　　　　　　　  I   249、256                                                        I
 NO.5301   フランドル・ブルー　　　　　　　　  I   348、929                                                        I
 NO.7166   バイオレット・グレー　　　　　　　  I   481                                                            I
 NO.3521   ナバラ・レッド　　　　　　　　　　  I   512、540、587                                                    I
 NO.8482   チムニ・ブラウン　　　　　　　　　  I   475、485                                                        I
 NO.3524   パプリカ・レッド　　　　　　　　　  I   582                                                            I
 NO.7181   アトラス・グレー　　　　　　　　　  I   744、752                                                        I
 NO.6250   ラーゴ　　　　　　　　　　　　　　  I   888                                                            I
 NO.5309   リオ・ブルー　　　　　　　　　　　  I   904                                                            I
=================================================================================================I
 		001
8 A 140 880 03 05
トリム・リング
左

ﾌｯﾄﾉｰﾄ解説
[850]
モデル・イヤー 1995 年以降　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 328810
コード 807 以外
その他 A 328811 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄ解説
[910]
=================================================================================================I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.7700   アルト・グレー　　　　　　　　　　  I   040、199                                                        I
 NO.7201   マーブル・グレー　　　　　　　　　  I   149                                                            I
 NO.9122   エメラルド・ブラック　　　　     I   189                                                            I
                        I
 NO.6304   マラカイト　　　　　　　　　　　　  I   249                                                            I
 NO.6864   トルマリン・グリーン　　　　　　　  I   269                                                            I
 NO.5206   パール・ブルー　　　　　　　　　　  I   348                                                            I
 NO.5218   スカイ・ブルー　　　　　　　　　　  I   366                                                            I
 NO.7166   バイオレット・グレー　　　　　　　  I   481                                                            I
 NO.8464   ローズ・ウッド　　　　　　　　　　  I   485                                                            I
 NO.3522   アルマジン・レッド　　　　　　　　  I   512                                                            I
 NO.3518   ルビー　　　　　　　　　　　　　　  I   572                                                            I
 NO.1658   ライト・アイボリ　　　　　　　　　  I   623                                                            I
 NO.7176   シェル・グレー　　　　　　　　　　  I   702                                                            I
 NO.7209   オニックス・グレー　　　　　　　　  I   721                                                            I
 NO.7181   アトラス・グレー　　　　　　　　　  I   744                                                            I
 NO.5214   ミッドナイト・ブルー　　　　　　　  I   904                                                            I
=================================================================================================I
 		001
8 A 140 880 11 05
トリム・リング
左

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄ解説
[911]
=================================================================================================I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.9120   黒色　　　　　　　　　　　　　　　  I   040                                                            I
 NO.9618   アイス・スノー・ホワイト　　　　　  I   143                                                            I
 NO.9616   ポール・ホワイト　　         I   149                                                            I
 NO.9122   エメラルド・ブラック　　　　     I   189                                                            I
                        I
 NO.9178   オブシディアン・ブラック　　　　　  I   197                                                            I
                        I
 NO.9198   ブルー・ブラック　　　　　　　　　  I   199                                                            I
                        I
 NO.6864   トルマリン・グリーン　　　　　　　  I   269                                                            I
 NO.4343   ヴィオラン　　　　　　　　　　　　  I   339                                                            I
 NO.5208   アクア・マリン・ブルー　　　　　　  I   341                                                            I
 NO.5218   スカイ・ブルー　　　　　　　　　　  I   366                                                            I
 NO.3518   ルビー　　　　　　　　　　　　　　  I   572                                                            I
 NO.9720   スモーク・シルバー　　　　　　　　  I   702                                                            I
 NO.7209   オニックス・グレー　　　　　　　　  I   721                                                            I
 NO.9714   ブリリアント・シルバー　　　　　　  I   744                                                            I
 NO.6217   アレキサンドライト・グリーン　　　  I   891                                                            I
 NO.5214   ミッドナイト・ブルー　　　　　　　  I   904                                                            I
=================================================================================================I
 		001
8 A 140 880 04 05
トリム・リング
右

ﾌｯﾄﾉｰﾄ解説
[841]
モデル・イヤー 1994 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[901]
=================================================================================================I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.7700   アルト・グレー　　　　　　　　　　  I   040、122、199                                                    I
 NO.7738   サトー・グレー　　　　　　　　　　  I   147                                                            I
 NO.7201   マーブル・グレー　　　　　　　　　  I   149                                                            I
 NO.7176   シェル・グレー　　　　　　　　　　  I   172、651、702                                                    I
 NO.6856   トロピカル・グリーン　　　　　　　  I   249、256                                                        I
 NO.5301   フランドル・ブルー　　　　　　　　  I   348、929                                                        I
 NO.7166   バイオレット・グレー　　　　　　　  I   481                                                            I
 NO.3521   ナバラ・レッド　　　　　　　　　　  I   512、540、587                                                    I
 NO.8482   チムニ・ブラウン　　　　　　　　　  I   475、485                                                        I
 NO.3524   パプリカ・レッド　　　　　　　　　  I   582                                                            I
 NO.7181   アトラス・グレー　　　　　　　　　  I   744、752                                                        I
 NO.6250   ラーゴ　　　　　　　　　　　　　　  I   888                                                            I
 NO.5309   リオ・ブルー　　　　　　　　　　　  I   904                                                            I
=================================================================================================I
 		001
8 A 140 880 04 05
トリム・リング
右

ﾌｯﾄﾉｰﾄ解説
[850]
モデル・イヤー 1995 年以降　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 328810
コード 807 以外
その他 A 328811 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄ解説
[910]
=================================================================================================I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.7700   アルト・グレー　　　　　　　　　　  I   040、199                                                        I
 NO.7201   マーブル・グレー　　　　　　　　　  I   149                                                            I
 NO.9122   エメラルド・ブラック　　　　     I   189                                                            I
                        I
 NO.6304   マラカイト　　　　　　　　　　　　  I   249                                                            I
 NO.6864   トルマリン・グリーン　　　　　　　  I   269                                                            I
 NO.5206   パール・ブルー　　　　　　　　　　  I   348                                                            I
 NO.5218   スカイ・ブルー　　　　　　　　　　  I   366                                                            I
 NO.7166   バイオレット・グレー　　　　　　　  I   481                                                            I
 NO.8464   ローズ・ウッド　　　　　　　　　　  I   485                                                            I
 NO.3522   アルマジン・レッド　　　　　　　　  I   512                                                            I
 NO.3518   ルビー　　　　　　　　　　　　　　  I   572                                                            I
 NO.1658   ライト・アイボリ　　　　　　　　　  I   623                                                            I
 NO.7176   シェル・グレー　　　　　　　　　　  I   702                                                            I
 NO.7209   オニックス・グレー　　　　　　　　  I   721                                                            I
 NO.7181   アトラス・グレー　　　　　　　　　  I   744                                                            I
 NO.5214   ミッドナイト・ブルー　　　　　　　  I   904                                                            I
=================================================================================================I
 		001
8 A 140 880 12 05
トリム・リング
右、牽引フック

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄ解説
[911]
=================================================================================================I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.9120   黒色　　　　　　　　　　　　　　　  I   040                                                            I
 NO.9618   アイス・スノー・ホワイト　　　　　  I   143                                                            I
 NO.9616   ポール・ホワイト　　         I   149                                                            I
 NO.9122   エメラルド・ブラック　　　　     I   189                                                            I
                        I
 NO.9178   オブシディアン・ブラック　　　　　  I   197                                                            I
                        I
 NO.9198   ブルー・ブラック　　　　　　　　　  I   199                                                            I
                        I
 NO.6864   トルマリン・グリーン　　　　　　　  I   269                                                            I
 NO.4343   ヴィオラン　　　　　　　　　　　　  I   339                                                            I
 NO.5208   アクア・マリン・ブルー　　　　　　  I   341                                                            I
 NO.5218   スカイ・ブルー　　　　　　　　　　  I   366                                                            I
 NO.3518   ルビー　　　　　　　　　　　　　　  I   572                                                            I
 NO.9720   スモーク・シルバー　　　　　　　　  I   702                                                            I
 NO.7209   オニックス・グレー　　　　　　　　  I   721                                                            I
 NO.9714   ブリリアント・シルバー　　　　　　  I   744                                                            I
 NO.6217   アレキサンドライト・グリーン　　　  I   891                                                            I
 NO.5214   ミッドナイト・ブルー　　　　　　　  I   904                                                            I
=================================================================================================I
 		001
10 A 000 542 12 55
ハウジング
パークトロニック・システム (PTS)

ﾌｯﾄﾉｰﾄ解説
[020]
色番号およびペイント・コード、外装部品用、フットノート 911 参照　　　　　　　　　　　　　　　　　　　　　　　　　　　
[420]
必ず取付け前に塗装してください。
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		006
11 A 000 542 10 73
ヒューズ
パークトロニック・システム (PTS)

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		006
12 A 000 542 54 18
ディスタンス・センサ
パークトロニック・システム (PTS)

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄ解説
[911]
=================================================================================================I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.9120   黒色　　　　　　　　　　　　　　　  I   040                                                            I
 NO.9618   アイス・スノー・ホワイト　　　　　  I   143                                                            I
 NO.9616   ポール・ホワイト　　         I   149                                                            I
 NO.9122   エメラルド・ブラック　　　　     I   189                                                            I
                        I
 NO.9178   オブシディアン・ブラック　　　　　  I   197                                                            I
                        I
 NO.9198   ブルー・ブラック　　　　　　　　　  I   199                                                            I
                        I
 NO.6864   トルマリン・グリーン　　　　　　　  I   269                                                            I
 NO.4343   ヴィオラン　　　　　　　　　　　　  I   339                                                            I
 NO.5208   アクア・マリン・ブルー　　　　　　  I   341                                                            I
 NO.5218   スカイ・ブルー　　　　　　　　　　  I   366                                                            I
 NO.3518   ルビー　　　　　　　　　　　　　　  I   572                                                            I
 NO.9720   スモーク・シルバー　　　　　　　　  I   702                                                            I
 NO.7209   オニックス・グレー　　　　　　　　  I   721                                                            I
 NO.9714   ブリリアント・シルバー　　　　　　  I   744                                                            I
 NO.6217   アレキサンドライト・グリーン　　　  I   891                                                            I
 NO.5214   ミッドナイト・ブルー　　　　　　　  I   904                                                            I
=================================================================================================I
 		006
13 A 140 440 82 35
ケーブル・ハーネス
パークトロニック・システム (PTS)

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
14 A 140 885 13 74
フェンダ
バンパ・パネル、左 		001
14 A 140 885 14 74
フェンダ
バンパ・パネル、右 		001
17 A 140 880 10 93
クリップ
バンパに取り付けるカバー 		006
17 A 140 880 09 93
クリップ
バンパに取り付けるカバー 		002
17 A 140 880 08 93
クリップ
バンパに取り付けるカバー 		004
20 A 124 988 90 78
スプリング・クリップ
バンパに取り付けるカバー 		012
23 A 140 880 01 30
ガイド
左 		001
23 A 140 880 02 30
ガイド
右 		001
29 A 140 885 01 12
ブラケット
左ホイール・ハウス・ホルダーに 		001
29 A 140 885 02 12
ブラケット
右ホイール・ハウス・ホルダーに 		001
32 A 201 990 15 01
ボルト
ブラケット / ホイール・ハウス・ブラケット 		004
35 N 000934 006007
ナット
?サイド・ガイド / ブラケット 		004
38 A 673 990 11 40
ウインドウ
?サイド・ガイド / ブラケット 		004
41 A 201 990 03 40
ウインドウ

これに変更 A 202 990 33 40 		-
41 A 202 990 33 40
ウインドウ

これに変更 A 202 990 34 40 		-
41 A 202 990 34 40
ウインドウ
クロス・メンバのバンパ 		004
44 N 000934 008010
ナット

これに変更 N 304032 008006 		-
44 N 304032 008006
ヘキサゴン・ナット
クロス・メンバのバンパ 		004
47 A 140 885 11 81
プレート・フレーム

ﾌｯﾄﾉｰﾄ解説
[841]
モデル・イヤー 1994 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[901]
=================================================================================================I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.7700   アルト・グレー　　　　　　　　　　  I   040、122、199                                                    I
 NO.7738   サトー・グレー　　　　　　　　　　  I   147                                                            I
 NO.7201   マーブル・グレー　　　　　　　　　  I   149                                                            I
 NO.7176   シェル・グレー　　　　　　　　　　  I   172、651、702                                                    I
 NO.6856   トロピカル・グリーン　　　　　　　  I   249、256                                                        I
 NO.5301   フランドル・ブルー　　　　　　　　  I   348、929                                                        I
 NO.7166   バイオレット・グレー　　　　　　　  I   481                                                            I
 NO.3521   ナバラ・レッド　　　　　　　　　　  I   512、540、587                                                    I
 NO.8482   チムニ・ブラウン　　　　　　　　　  I   475、485                                                        I
 NO.3524   パプリカ・レッド　　　　　　　　　  I   582                                                            I
 NO.7181   アトラス・グレー　　　　　　　　　  I   744、752                                                        I
 NO.6250   ラーゴ　　　　　　　　　　　　　　  I   888                                                            I
 NO.5309   リオ・ブルー　　　　　　　　　　　  I   904                                                            I
=================================================================================================I
 		001
47 A 140 885 11 81
プレート・フレーム

ﾌｯﾄﾉｰﾄ解説
[850]
モデル・イヤー 1995 年以降　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 328810
コード 807 以外
その他 A 328811 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄ解説
[910]
=================================================================================================I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.7700   アルト・グレー　　　　　　　　　　  I   040、199                                                        I
 NO.7201   マーブル・グレー　　　　　　　　　  I   149                                                            I
 NO.9122   エメラルド・ブラック　　　　     I   189                                                            I
                        I
 NO.6304   マラカイト　　　　　　　　　　　　  I   249                                                            I
 NO.6864   トルマリン・グリーン　　　　　　　  I   269                                                            I
 NO.5206   パール・ブルー　　　　　　　　　　  I   348                                                            I
 NO.5218   スカイ・ブルー　　　　　　　　　　  I   366                                                            I
 NO.7166   バイオレット・グレー　　　　　　　  I   481                                                            I
 NO.8464   ローズ・ウッド　　　　　　　　　　  I   485                                                            I
 NO.3522   アルマジン・レッド　　　　　　　　  I   512                                                            I
 NO.3518   ルビー　　　　　　　　　　　　　　  I   572                                                            I
 NO.1658   ライト・アイボリ　　　　　　　　　  I   623                                                            I
 NO.7176   シェル・グレー　　　　　　　　　　  I   702                                                            I
 NO.7209   オニックス・グレー　　　　　　　　  I   721                                                            I
 NO.7181   アトラス・グレー　　　　　　　　　  I   744                                                            I
 NO.5214   ミッドナイト・ブルー　　　　　　　  I   904                                                            I
=================================================================================================I
 		001
47 A 140 885 21 81
プレート・フレーム

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄ解説
[911]
=================================================================================================I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.9120   黒色　　　　　　　　　　　　　　　  I   040                                                            I
 NO.9618   アイス・スノー・ホワイト　　　　　  I   143                                                            I
 NO.9616   ポール・ホワイト　　         I   149                                                            I
 NO.9122   エメラルド・ブラック　　　　     I   189                                                            I
                        I
 NO.9178   オブシディアン・ブラック　　　　　  I   197                                                            I
                        I
 NO.9198   ブルー・ブラック　　　　　　　　　  I   199                                                            I
                        I
 NO.6864   トルマリン・グリーン　　　　　　　  I   269                                                            I
 NO.4343   ヴィオラン　　　　　　　　　　　　  I   339                                                            I
 NO.5208   アクア・マリン・ブルー　　　　　　  I   341                                                            I
 NO.5218   スカイ・ブルー　　　　　　　　　　  I   366                                                            I
 NO.3518   ルビー　　　　　　　　　　　　　　  I   572                                                            I
 NO.9720   スモーク・シルバー　　　　　　　　  I   702                                                            I
 NO.7209   オニックス・グレー　　　　　　　　  I   721                                                            I
 NO.9714   ブリリアント・シルバー　　　　　　  I   744                                                            I
 NO.6217   アレキサンドライト・グリーン　　　  I   891                                                            I
 NO.5214   ミッドナイト・ブルー　　　　　　　  I   904                                                            I
=================================================================================================I
 		001
50 A 140 885 24 14
ホルダー
外気温センサ 		001
53 A 124 990 08 36
ボルト

これに変更 A 202 990 00 21 		-
53 A 202 990 00 21
ボルト

これに変更 A 210 990 00 36 		-
53 A 210 990 00 36
ボルト

これに変更 A 001 990 42 36 		-
53 A 001 990 42 36
ラウンド・ヘッド・ボルト
ライセンス・プレート / カバー 		004
53 A 124 990 10 36
ボルト
ライセンス・プレート / カバー 		002
