A セダン
169.033 => A 200
M: 266960
GM: 716521
GA: 722801

Schema

B83135000094.050211

[image]

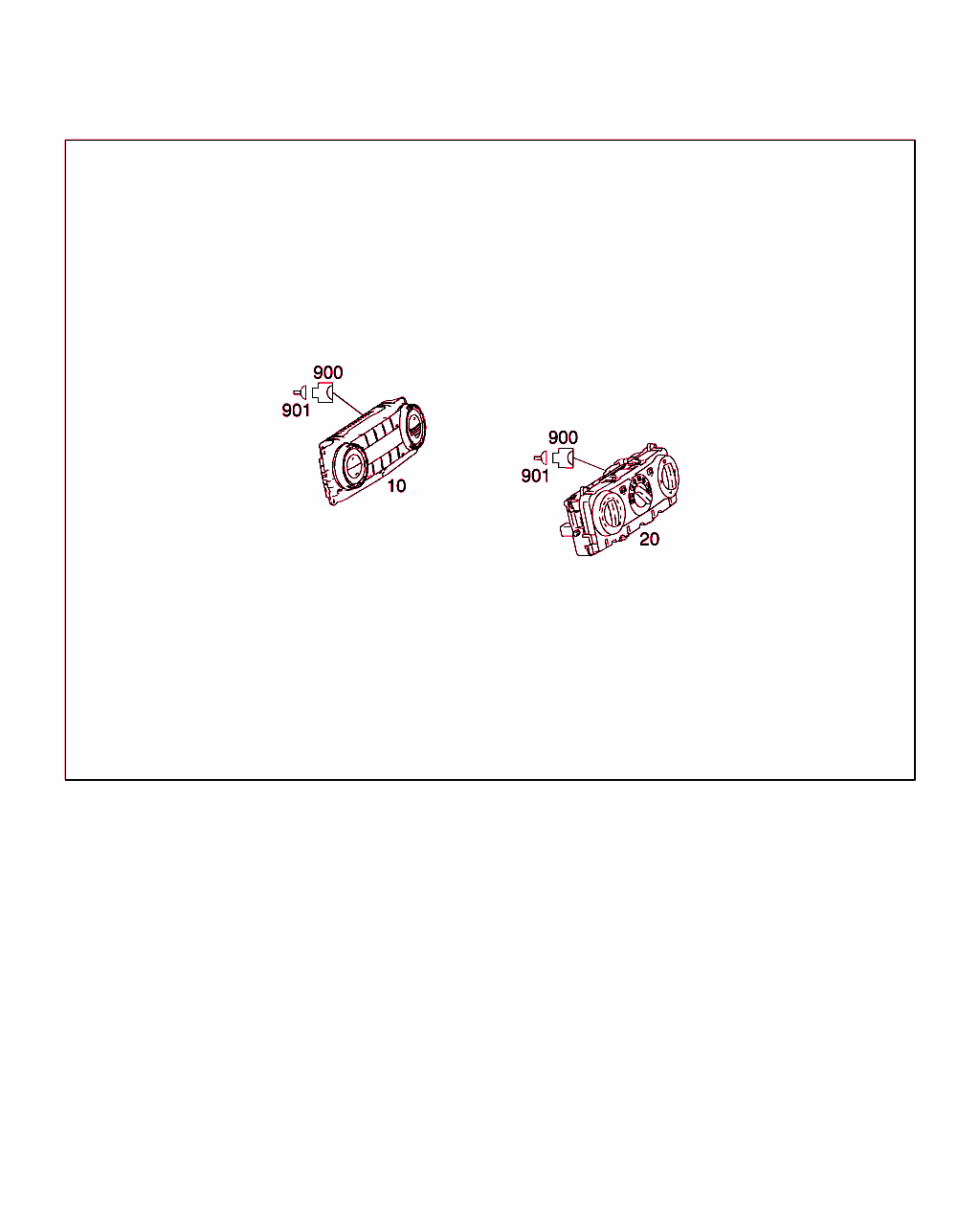

x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 169 900 13 00
コントロール・ユニット
オートマチック・クライメート・コントロール

[017]まで ｼｬｼ: J 342201 => まで 日付: 02/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
10 A 169 830 06 85
操作ユニット
オートマチック・クライメート・コントロール

これに変更 A 169 900 13 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: J 264310 => まで 日付: 24/11/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
10 A 169 830 14 85
操作ユニット
オートマチック・クライメート・コントロール

これに変更 A 169 830 18 85

[019]から ｼｬｼ: J 264311 => から 日付: 24/11/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
10 A 169 830 18 85
操作ユニット
オートマチック・クライメート・コントロール

これに変更 A 169 830 20 85

[019]から ｼｬｼ: J 264311 => から 日付: 24/11/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
10 A 169 830 20 85
操作ユニット
オートマチック・クライメート・コントロール

これに変更 A 169 830 23 85

[019]から ｼｬｼ: J 264311 => から 日付: 24/11/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
10 A 169 830 23 85
操作ユニット
オートマチック・クライメート・コントロール

これに変更 A 169 830 24 85

[019]から ｼｬｼ: J 264311 => から 日付: 24/11/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
10 A 169 830 24 85
操作ユニット
オートマチック・クライメート・コントロール

これに変更 A 169 900 10 00

[019]から ｼｬｼ: J 264311 => から 日付: 24/11/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
10 A 169 900 10 00
コントロール・ユニット
オートマチック・クライメート・コントロール

[019]から ｼｬｼ: J 264311 => から 日付: 24/11/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
20 A 169 900 11 00
コントロール・ユニット
ヒータ／ベンチレーション／エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580/-581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
20 A 169 830 02 85
コントロール・システム
ヒータ - ベンチレーション

これに変更 A 169 830 12 85

[018]まで ｼｬｼ: J 264310 => まで 日付: 24/11/2005
 		001
20 A 169 830 12 85
操作ユニット
ヒータ - ベンチレーション

これに変更 A 169 830 16 85

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: J 264310 => まで 日付: 24/11/2005
 		001
20 A 169 830 16 85
操作ユニット
ヒータ／ベンチレーション／エアコン

これに変更 A 169 830 25 85

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: J 672429 => まで 日付: 15/09/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580/-581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
20 A 169 830 25 85
コントロール・システム
ヒータ／ベンチレーション／エアコン

これに変更 A 169 900 11 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580/-581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
20 A 169 830 05 85
操作ユニット
ヒータ／ベンチレーション／エアコン

これに変更 A 169 830 13 85

[017]まで ｼｬｼ: J 342201 => まで 日付: 02/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		001
20 A 169 830 13 85
コントロール・システム
ヒータ／ベンチレーション／エアコン

これに変更 A 169 830 22 85

[017]まで ｼｬｼ: J 342201 => まで 日付: 02/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		001
20 A 169 830 22 85
操作ユニット
ヒータ／ベンチレーション／エアコン

これに変更 A 169 900 14 00

[017]まで ｼｬｼ: J 342201 => まで 日付: 02/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		001
20 A 169 900 14 00
操作ユニット
ヒータ／ベンチレーション／エアコン

[017]まで ｼｬｼ: J 342201 => まで 日付: 02/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		001
20 A 169 830 15 85
操作ユニット
ヒータ／ベンチレーション／エアコン

これに変更 A 169 830 17 85

[020]から ｼｬｼ: J 342202 => から 日付: 02/06/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		001
20 A 169 830 17 85
操作ユニット
ヒータ／ベンチレーション／エアコン

これに変更 A 169 830 19 85

[020]から ｼｬｼ: J 342202 => から 日付: 02/06/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		001
20 A 169 830 19 85
操作ユニット
ヒータ／ベンチレーション／エアコン

これに変更 A 169 830 26 85

[020]から ｼｬｼ: J 342202 => から 日付: 02/06/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		001
20 A 169 830 26 85
操作ユニット
ヒータ／ベンチレーション／エアコン

これに変更 A 169 900 09 00

[020]から ｼｬｼ: J 342202 => から 日付: 02/06/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		001
20 A 169 900 09 00
コントロール・ユニット
ヒータ／ベンチレーション／エアコン

[020]から ｼｬｼ: J 342202 => から 日付: 02/06/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580+B01/580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[B01]2007042548V技術
 		001
20 A 169 830 19 85
操作ユニット
ヒータ／ベンチレーション／エアコン

これに変更 A 169 830 26 85
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460+580+B01/460+580
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20021016カナダ仕様
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[B01]2007042548V技術
 		001
20 A 169 830 26 85
操作ユニット
ヒータ／ベンチレーション／エアコン

これに変更 A 169 900 09 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460+580+B01/460+580
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20021016カナダ仕様
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[B01]2007042548V技術
 		001
20 A 169 900 09 00
コントロール・ユニット
ヒータ／ベンチレーション／エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460+580+B01/460+580
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20021016カナダ仕様
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[B01]2007042548V技術
 		001
900 A 001 545 48 40
ハウジング
エアコン・コントロール・ユニット
18-PIN MQS;N19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		001
900 A 002 545 05 40
ハウジング
オートマチック・クライメート・コントロール・コントロール・ユニット
32-PIN MQS;N22/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
900 A 037 545 65 28
プラグ
オートマチック・クライメート・コントロール・コントロール・ユニット
4-PIN MQS;N22/1, N19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
900 A 000 545 91 03
カバー
エアコン・コントロール・ユニット
MQS;N19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		001
900 A 000 545 91 03
カバー
オートマチック・クライメート・コントロール・コントロール・ユニット
MQS;N22/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
900 A 000 545 42 30
カバー
レバー付き
N19; TO A 001 545 48 40
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		001
900 A 005 545 28 30
カバー
オートマチック・クライメート・コントロール・コントロール・ユニット
32-PIN MQS;N22/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
901 A 016 545 41 26
コンタクト・ソケット
エアコン・コントロール・ユニット
0.25-0.5 MM2 MQS;N19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		NB
901 A 016 545 41 26
コンタクト・ソケット
オートマチック・クライメート・コントロール・コントロール・ユニット
0.25-0.5 MM2 MQS;N22/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		NB
901 A 016 545 41 26
コンタクト・ソケット
オートマチック・クライメート・コントロール・コントロール・ユニット
0.25-0.5 MM2 MQS;N22/1, N19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		NB
901 A 000 540 46 05
電気ケーブル
エアコン・コントロール・ユニット
0.75 MM2 MQS SN;N19

ﾌｯﾄﾉｰﾄ解説
[021]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
 		NB
901 A 000 540 46 05
電気ケーブル
オートマチック・クライメート・コントロール・コントロール・ユニット
0.75 MM2 MQS SN;N22/1

ﾌｯﾄﾉｰﾄ解説
[021]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		NB
