一覧

A セダン
176.042 => A 180
M: 270910
GM: 711632, 711643
GA: 724002

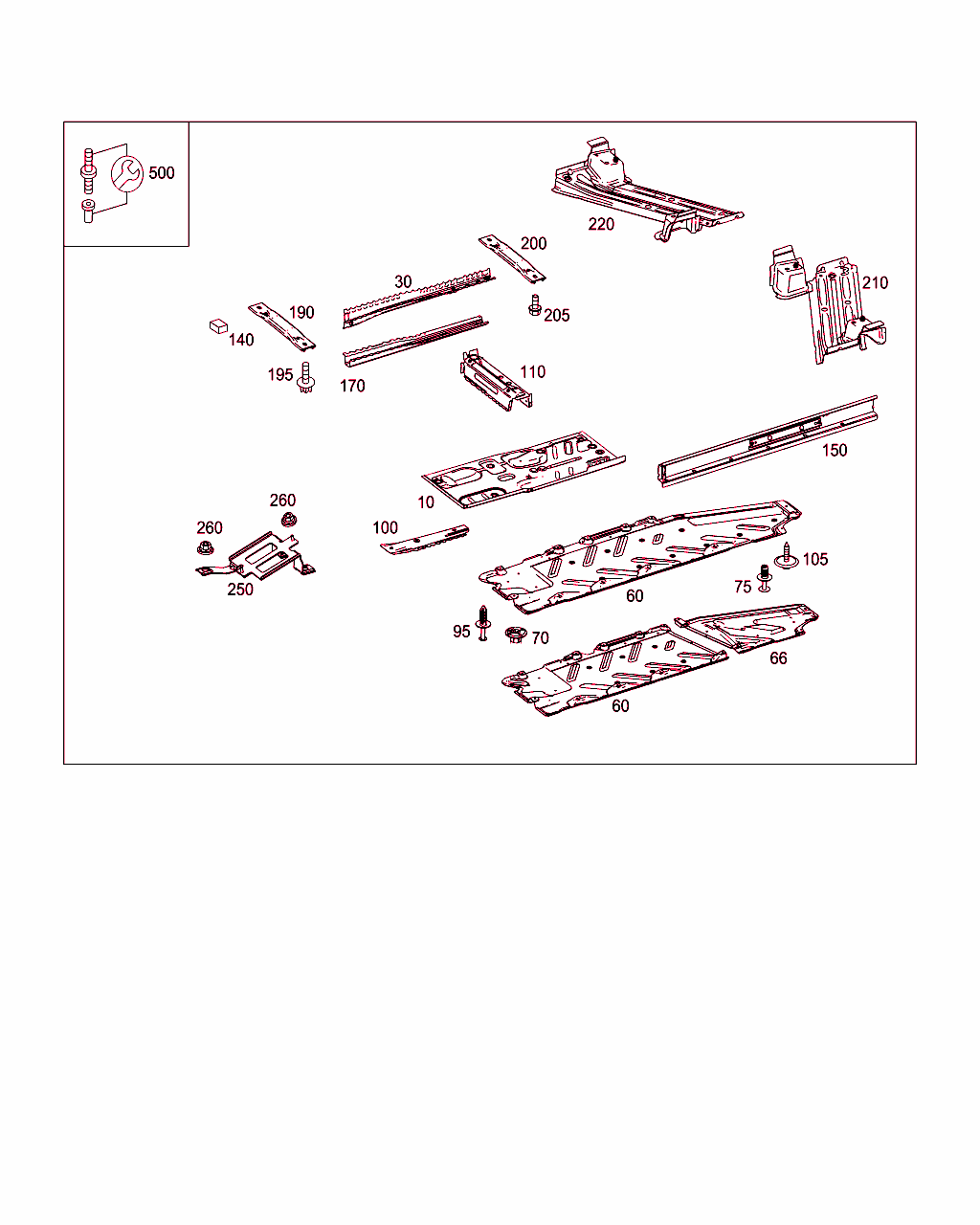

Schema

B61015000221.171030

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 246 610 03 60
メインフロア
左

これに変更 A 246 610 07 00 		001
10 A 246 610 07 00
メインフロア
左 		001
10 A 246 610 04 60
メインフロア
右

これに変更 A 246 610 08 00 		001
10 A 246 610 08 00
メインフロア
右 		001
30 A 246 610 17 25
増幅
左下部 		001
30 A 246 610 18 25
増幅
右下部 		001
60 A 246 619 01 38
カバー
メイン・フロア左前部

これに変更 A 246 684 01 00
• +001 A 246 684 03 00

[002]まで ｼｬｼ: J => まで 日付: 04/03/2014
[003]まで ｼｬｼ: V 013555 => まで 日付: 07/03/2014
 		001
60 A 246 619 02 38
カバー
右フロント・メイン・フロア

これに変更 A 246 684 02 00
• +001 A 246 684 04 00

[002]まで ｼｬｼ: J => まで 日付: 04/03/2014
[003]まで ｼｬｼ: V 013555 => まで 日付: 07/03/2014
 		001
60 A 246 684 01 00
サブストラクチャカバー
メイン・フロア左前部

[004]から ｼｬｼ: J => から 日付: 04/03/2014
[005]から ｼｬｼ: V 013556 => から 日付: 07/03/2014
 		001
60 A 246 684 02 00
サブストラクチャカバー
右フロント・メイン・フロア

[004]から ｼｬｼ: J => から 日付: 04/03/2014
[005]から ｼｬｼ: V 013556 => から 日付: 07/03/2014
 		001
66 A 246 684 03 00
サブストラクチャカバー
左リヤ・メイン・フロア

[004]から ｼｬｼ: J => から 日付: 04/03/2014
[005]から ｼｬｼ: V 013556 => から 日付: 07/03/2014
 		001
66 A 246 684 04 00
サブストラクチャカバー
右リヤ・メイン・フロア

[004]から ｼｬｼ: J => から 日付: 04/03/2014
[005]から ｼｬｼ: V 013556 => から 日付: 07/03/2014
[006]まで ｼｬｼ: J => まで 日付: 26/02/2015
[007]まで ｼｬｼ: V 069050 => まで 日付: 13/03/2015
 		001
66 A 246 684 06 00
サブストラクチャカバー
右リヤ・メイン・フロア

[008]から ｼｬｼ: J => から 日付: 26/02/2015
[009]から ｼｬｼ: V 069051 => から 日付: 13/03/2015
 		001
70 A 201 990 00 50
プラスチック・ナット
カバー / 左メイン・フロア 		009
70 A 201 990 00 50
プラスチック・ナット
カバー / 右メイン・フロア 		009
75 A 201 990 02 92
スプレッド・リベット
カバー / 左メイン・フロア
8 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック
 		001
75 A 201 990 02 92
スプレッド・リベット
カバー / 右メイン・フロア
8 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック
 		001
95 A 124 990 04 92
スプレッド・リベット
フロントおよびリヤ、左および右
6.5X18 		002
100 A 246 611 01 22
接続キャリア
内側 		002
105 A 001 990 60 36
ヘキサゴン鉄板ビス
カバーをメイン・フロアに
4.8X19 		002
110 A 246 610 05 20
フロント・シート・メンバ
左フロント 		001
110 A 246 610 06 20
フロント・シート・メンバ
右フロント

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001
140 A 215 682 12 30
ダンパ
カバーをメイン・フロアに、左側および右側 		004
150 A 246 610 05 23
サイドメンバ
左内側 		001
150 A 246 610 06 23
サイドメンバ
右内側 		001
170 A 246 611 03 23
サイドメンバ
メイン・フロア 		002
190 A 246 619 00 25
補強材
トンネル前部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FT/FS
ｺｰﾄﾞ日付指定名称
[FT]20061122S-ツアラー
[FS]19951002ステーション・ワゴン
20080213ステーション・ワゴン
 		001
190 A 246 619 00 25
補強材
トンネル前部 		001
195 N 910105 010009
6角ボルト
トンネルに取り付けるクロス・メンバ
M10X25 		002
200 A 246 619 00 25
補強材
リヤ・トンネル 		001
205 N 910143 010011
6角丸頭ボルト
トンネルに取り付けるクロス・メンバ
M10X20-10.9 		002
210 A 246 610 01 00
リヤ・シート・メンバ
左リヤ・シート下のクロス・メンバ 		001
220 A 246 610 02 00
リヤ・シート・メンバ
右リヤ・シート下のクロス・メンバ 		001
500 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
