一覧

スポーツバック、5ドア
177.012 => A 200 D
M: 654920
GA: 724103

Schema

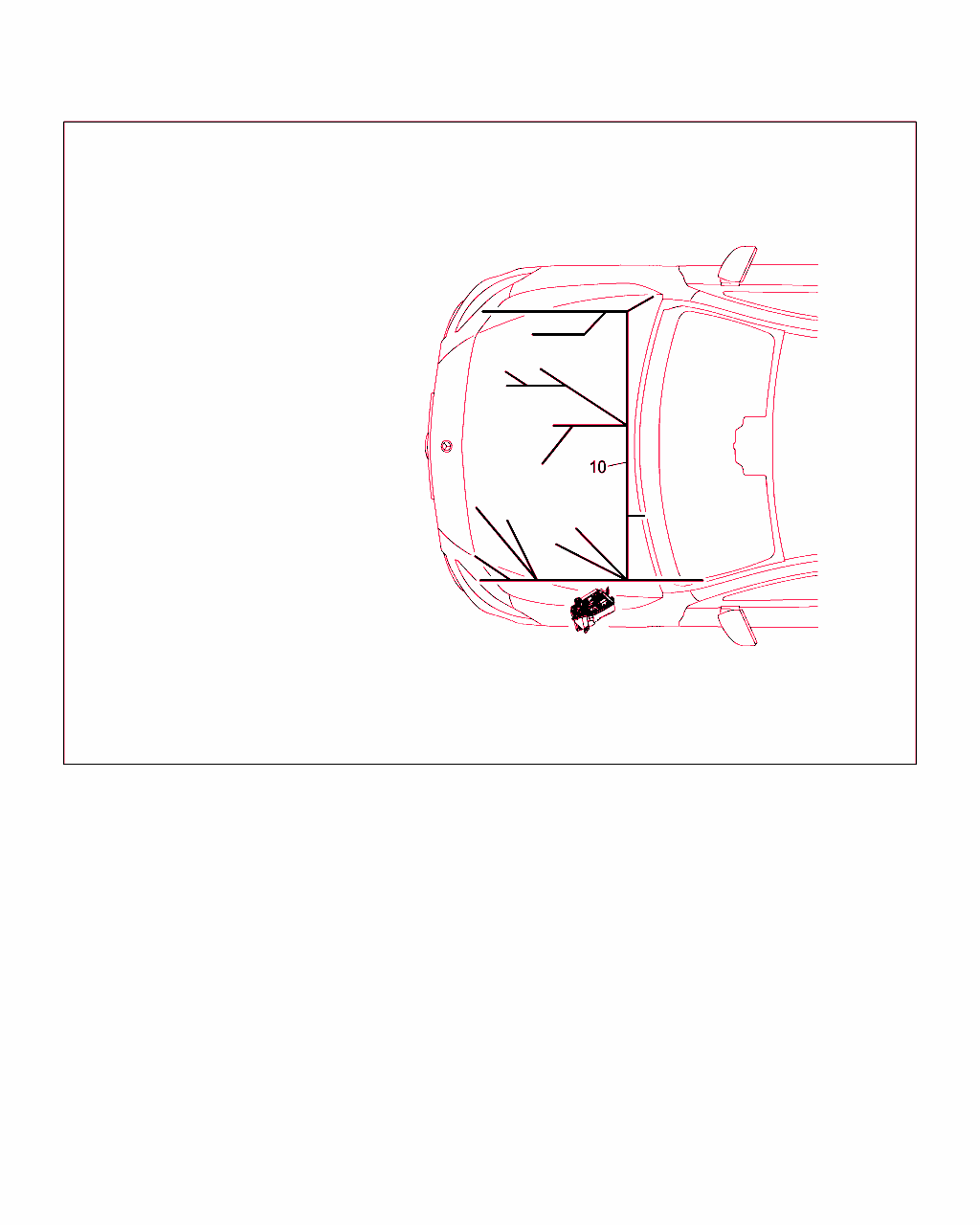

B54121000467.171108

[image]

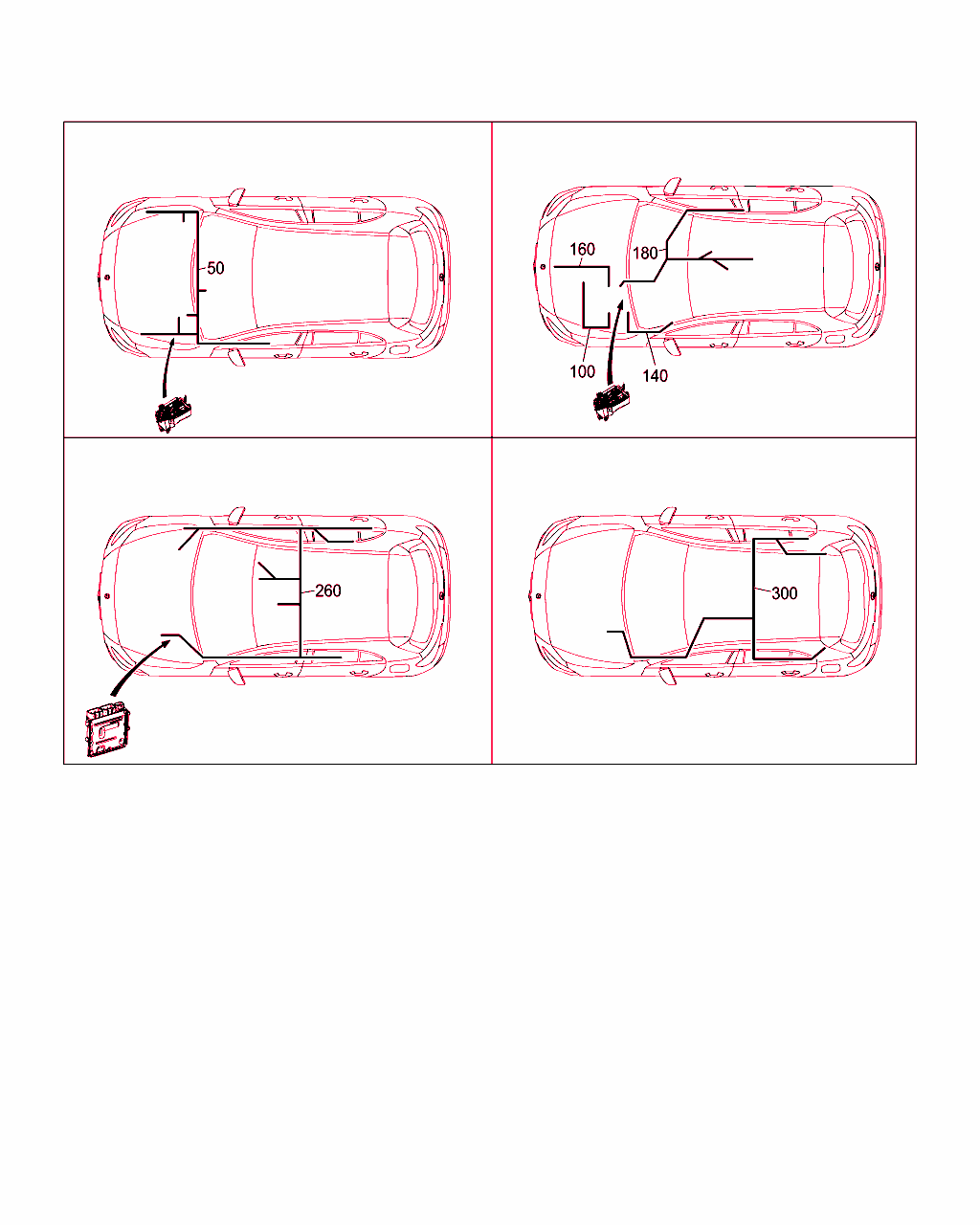

B54121000468.180710

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 177 540 82 24
ハーネス
エンジン・ケーブル・ハーネス、ボディ側

ﾌｯﾄﾉｰﾄ解説
[075]
ケーブル・ハーネスにはシャシナンバにより該当するオプション装備が　　　　　　　　　　　　　　　　　　　　　　　　　　　    含まれています。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
[622]
注文時には識別番号を記載のこと。
 		001
10 A 177 540 83 24
ハーネス
エンジン・ケーブル・ハーネス、ボディ側
.

ﾌｯﾄﾉｰﾄ解説
[075]
ケーブル・ハーネスにはシャシナンバにより該当するオプション装備が　　　　　　　　　　　　　　　　　　　　　　　　　　　    含まれています。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
[622]
注文時には識別番号を記載のこと。
 		001
50 A 177 540 26 25
ハーネス
基本ケーブル・ハーネス、エンジン・ルーム 		001 L
50 A 177 540 27 25
ハーネス
基本ケーブル・ハーネス、エンジン・ルーム 		001 R
100 A 177 540 46 23
ハーネス
排出ガス・フラップ・アクチュエータ
M16/92 TO N127 		001 L
100 A 177 540 47 23
ハーネス
排出ガス・フラップ・アクチュエータ
M16/92 TO N127 		001 R
140 A 177 540 87 13
ハーネス
電源ライン
F150 TO F152 		001 L
140 A 177 540 88 13
ハーネス
電源ライン
F150 TO F152 		001 R
160 A 177 540 60 24
ハーネス
DIESEL BYPASS FLAP
N127 TO Y16/10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 809
ｺｰﾄﾞ日付指定名称
[809]19951002モデル・イヤー変更
20120905変更年18/1
20150915変更年18/1
 		001 L
160 A 177 540 61 24
ハーネス
DIESEL BYPASS FLAP
N127 TO Y16/10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 809
ｺｰﾄﾞ日付指定名称
[809]19951002モデル・イヤー変更
20120905変更年18/1
20150915変更年18/1
 		001 R
180 A 177 540 07 20
ハーネス
起爆ヒューズ 		001 L
180 A 177 540 32 16
ハーネス
起爆ヒューズ 		001 R
