一覧

3ボックスコンパクトリムジン、4ドア
177.151 => AMG A 35 4MATIC
M: 260920

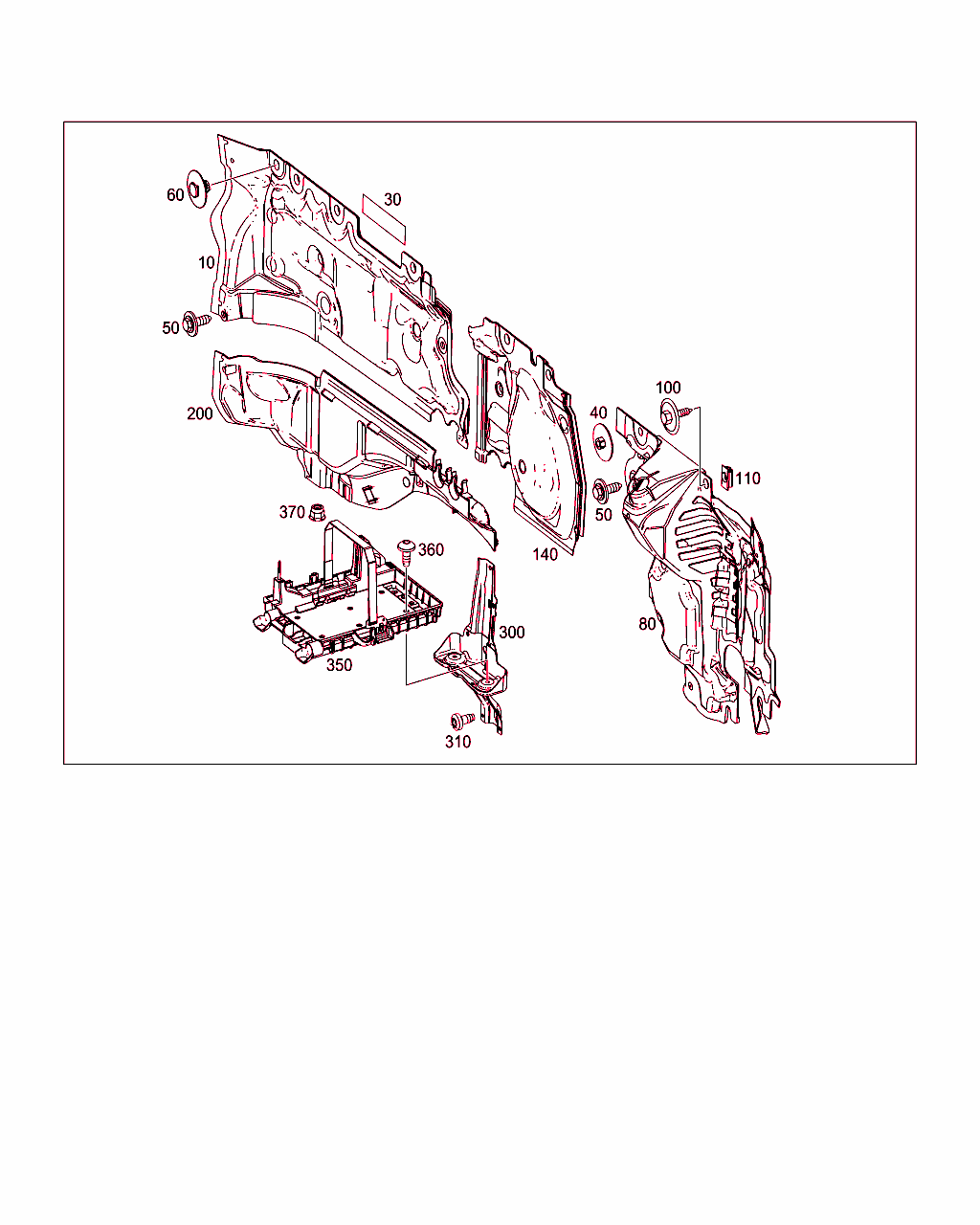

Schema

B62090000253.180607

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 177 620 60 00
パーティション
右上部 		001 L
10 A 177 620 60 00
パーティション
右上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804K
ｺｰﾄﾞ日付指定名称
[804K]20150623ユニット・コンパートメント・パーティション・ウォール
 		001 L
10 A 177 620 86 00
パーティション
右上部 		001 R
10 A 177 620 86 00
パーティション
右上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804K
ｺｰﾄﾞ日付指定名称
[804K]20150623ユニット・コンパートメント・パーティション・ウォール
 		001 R
30 A 177 628 08 00
エッジガード
/ パーティション、上部中央 		001
40 A 002 990 09 50
ワッシャ付きナット
パーティション固定用ツール 		011 L
40 A 002 990 09 50
ワッシャ付きナット
パーティション固定用ツール 		011 R
50 N 000000 008364
6角ボルト
インシュレータ固定用ツール
6X20 		002 L
50 N 000000 008364
6角ボルト
インシュレータ固定用ツール
6X20 		002 R
60 A 000 995 83 90
ピン上の結束バンド
インシュレータ固定用ツール
4.6 X 245 MM 		001 R
80 A 177 620 61 00
パーティション
左上部 		001 L
80 A 177 620 61 00
パーティション
左上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804K
ｺｰﾄﾞ日付指定名称
[804K]20150623ユニット・コンパートメント・パーティション・ウォール
 		001 L
80 A 177 620 63 00
パーティション
左上部 		001 R
80 A 177 620 63 00
パーティション
左上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804K
ｺｰﾄﾞ日付指定名称
[804K]20150623ユニット・コンパートメント・パーティション・ウォール
 		001 R
100 A 001 990 60 36
ヘキサゴン鉄板ビス
左パーティション固定部
4.8X19 		001
110 A 001 994 98 45
クリップ・ナット
パーティション固定用ツール 		001
140 A 177 620 64 00
パーティション
左上部 		001 R
200 A 177 620 62 00
パーティション
右下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804K+FV/804K+FZ/804K+FW
ｺｰﾄﾞ日付指定名称
[804K]20150623ユニット・コンパートメント・パーティション・ウォール
[FV]20121212セダン、ロング
[FZ]20140226オプション装備
20140605オプション装備
[FW]19951002セダン
20061122セダン
20121212セダン
 		001
200 A 177 620 62 00
パーティション
右下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FV/FZ/FW
ｺｰﾄﾞ日付指定名称
[FV]20121212セダン、ロング
[FZ]20140226オプション装備
20140605オプション装備
[FW]19951002セダン
20061122セダン
20121212セダン
 		001
300 A 177 620 34 00
サポート
バッテリ 		001
310 N 000000 002575
6角丸頭ボルト
サポート固定用ツール
M8X16 		002
350 A 177 620 42 01
バッテリ・フレーム
サポートに 		001
360 N 000000 002575
6角丸頭ボルト
バッテリ・フレーム / ブラケット
M8X16 		004
370 N 000000 008271
ナット
バッテリ固定用ツール
M8 		001
