一覧

S-ツアラー
245.232 => B 170 / B 180
M: 266940
GM: 716520, 716525
GA: 722801

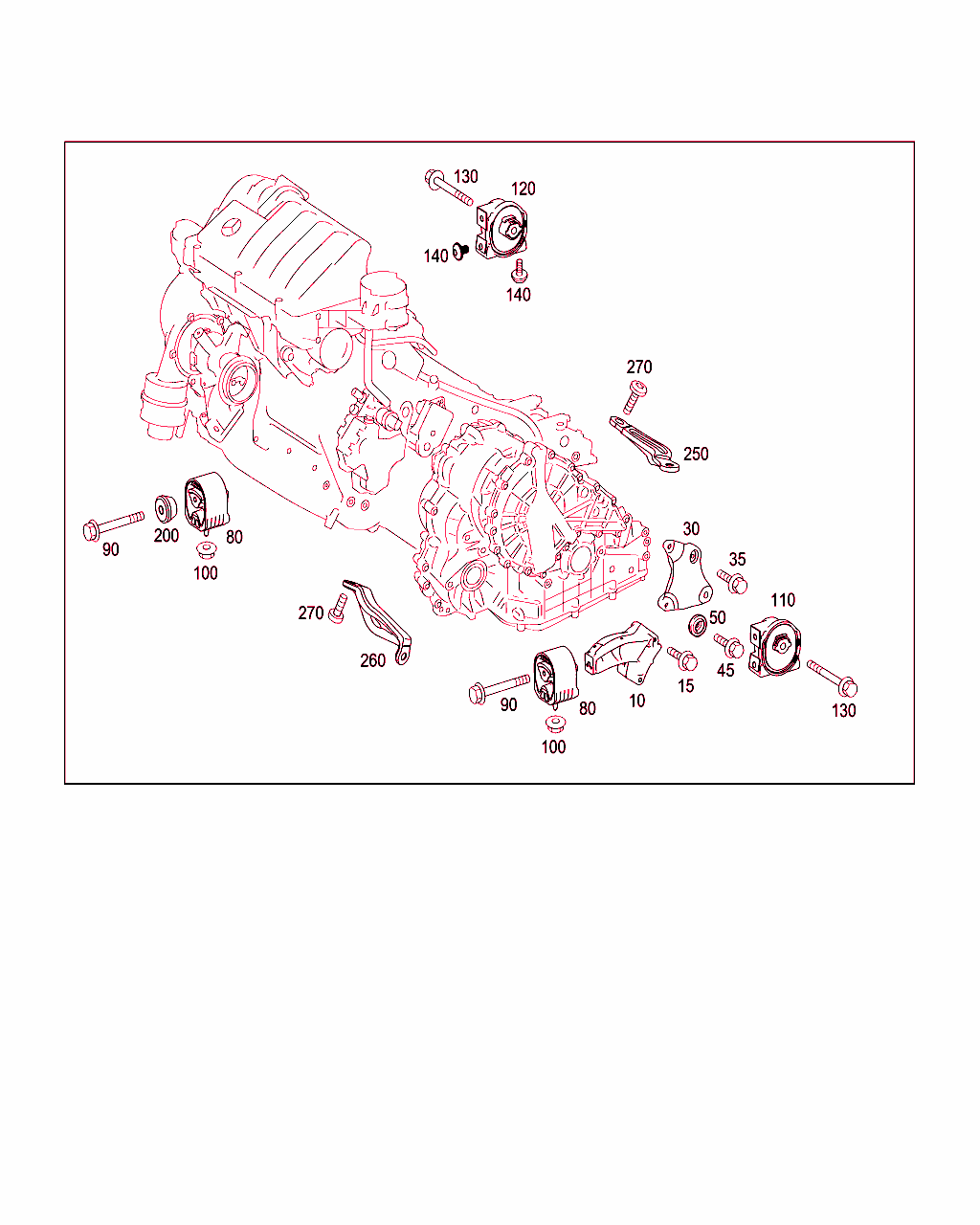

Schema

B24015000185.051116

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 169 241 03 01
エンジン・サポート
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 410
ｺｰﾄﾞ日付指定名称
[410]200402275 速マニュアル・トランスミッション
 		001
10 A 169 241 06 01
エンジン・サポート
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
15 N 910105 010015
6角ボルト
トランスミッションのフロント・サポート
M10X110 		002
15 N 000000 000428
6角ボルト
トランスミッションのフロント・サポート
M10X35 		001
30 A 169 242 04 01
エンジン・サポート
左リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 410/411
ｺｰﾄﾞ日付指定名称
[410]200402275 速マニュアル・トランスミッション
[411]200402276 速マニュアル・トランスミッション
 		001
30 A 169 242 03 01
エンジン・サポート
左リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
35 N 000000 000428
6角ボルト
トランスミッションのリヤ・サポート
M10X35
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 410/411
ｺｰﾄﾞ日付指定名称
[410]200402275 速マニュアル・トランスミッション
[411]200402276 速マニュアル・トランスミッション
 		002
35 N 000000 000428
6角ボルト
トランスミッションのリヤ・サポート
M10X35
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
003
35 N 304017 010035
6角ボルト
トランスミッションのリヤ・サポート
M10X45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 410/411
ｺｰﾄﾞ日付指定名称
[410]200402275 速マニュアル・トランスミッション
[411]200402276 速マニュアル・トランスミッション
 		001
45 N 000000 001592
6角丸頭ボルト
サポートのストッパ
M10DTX25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
50 A 168 242 00 43
ストッパ
トランスミッション後部に 		001
80 A 169 240 07 17
ラバー・ブッシュ
左フロント・エンジン・マウント

これに変更 A 169 240 14 17
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 410
ｺｰﾄﾞ日付指定名称
[410]200402275 速マニュアル・トランスミッション
 		001
80 A 169 240 14 17
エンジン・マウント
左フロント・エンジン・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 410
ｺｰﾄﾞ日付指定名称
[410]200402275 速マニュアル・トランスミッション
 		001
80 A 169 240 07 17
ラバー・ブッシュ
右フロント・エンジン・マウント

これに変更 A 169 240 14 17
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 410
ｺｰﾄﾞ日付指定名称
[410]200402275 速マニュアル・トランスミッション
 		001
80 A 169 240 14 17
エンジン・マウント
右フロント・エンジン・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 410
ｺｰﾄﾞ日付指定名称
[410]200402275 速マニュアル・トランスミッション
 		001
80 A 169 240 07 17
ラバー・ブッシュ
左フロント・エンジン・マウント

これに変更 A 169 240 14 17
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
80 A 169 240 14 17
エンジン・マウント
左フロント・エンジン・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
80 A 169 240 07 17
ラバー・ブッシュ
右フロント・エンジン・マウント

これに変更 A 169 240 14 17
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
80 A 169 240 14 17
エンジン・マウント
右フロント・エンジン・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
90 N 910105 010027
6角ボルト
左フロント・エンジン・サポートのエンジン・マウント
M10X100 		001
90 N 910105 010027
6角ボルト
右フロント・エンジン・サポートのエンジン・マウント
M10X100 		001
100 A 002 990 18 50
ヘキサゴン・ナット
サイド・メンバのラバー・ブッシュ 		002
110 A 169 240 05 18
ラバー・ブッシュ
左リヤ・エンジン・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 410
ｺｰﾄﾞ日付指定名称
[410]200402275 速マニュアル・トランスミッション
 		001
110 A 169 240 12 18
ラバー・ブッシュ
左リヤ・エンジン・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
120 A 169 240 06 18
ラバー・ブッシュ
右リヤ・エンジン・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 410/411
ｺｰﾄﾞ日付指定名称
[410]200402275 速マニュアル・トランスミッション
[411]200402276 速マニュアル・トランスミッション
 		001
120 A 169 240 06 18
ラバー・ブッシュ
右リヤ・エンジン・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
130 N 910105 012005
6角ボルト
トランスミッション・キャリアのリヤ・エンジン・マウント
M12X110 		001
130 N 910105 012005
6角ボルト
エンジン・サポートに取り付けるリヤ・エンジン・マウント
M12X110 		001
140 N 000000 002110
6角丸頭ボルト
フレームのリヤ・エンジン・マウント
M8X12 		006
140 A 001 984 18 29
ボルト
フレームのリヤ・エンジン・マウント
M8X12

これに変更 N 000000 002110 		006
250 A 169 371 19 40
サポート
トランスミッションからエンジンへ

[004]まで ｼｬｼ: J 165760 => まで 日付: 15/09/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
260 A 169 371 32 40
接続サポート
トランスミッションからエンジンへ

[004]まで ｼｬｼ: J 165760 => まで 日付: 15/09/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
270 A 008 990 56 04
平頭ボルト(6角穴付き)
サポート固定用ツール
8X20

[004]まで ｼｬｼ: J 165760 => まで 日付: 15/09/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
004
