S-ツアラー
245.232 => B 170 / B 180
M: 266940
GM: 716520, 716525
GA: 722801

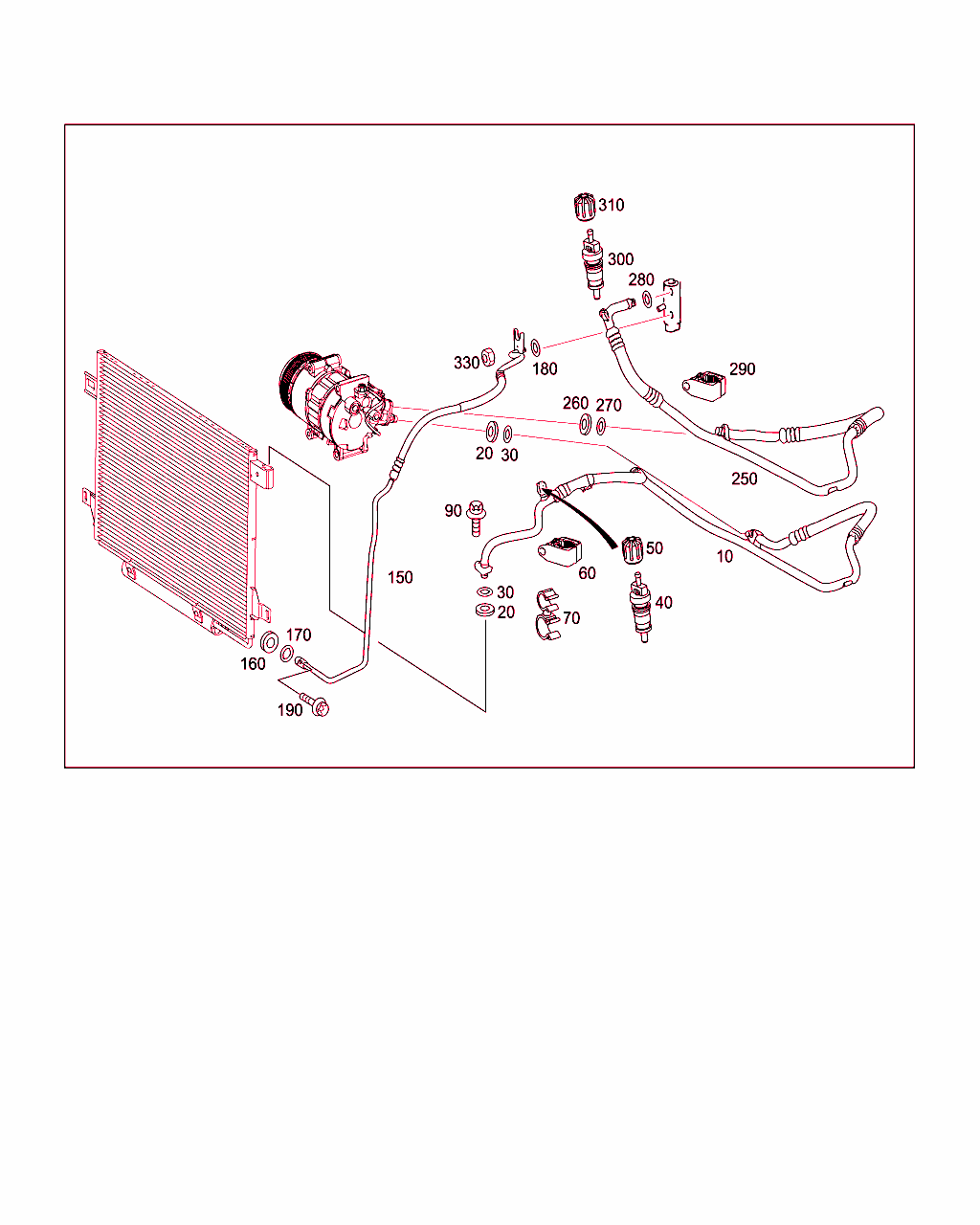

Schema

B83195000304.111110

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 169 830 16 15
冷媒ライン
コンプレッサからコンデンサへの冷媒ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
20 A 220 832 02 09
ガイド
冷媒ラインをコンプレッサおよびコンデンサに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		002
30 A 220 997 03 45
シールリング
冷媒ラインをコンプレッサおよびコンデンサに
11 X 2.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		002
40 A 000 832 02 85
バルブ・インサート
コンプレッサーからコンデンサーへの冷媒ラインに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
50 A 140 988 00 35
キャップ
バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		002
60 A 000 995 33 77
ホルダー
コンプレッサーからコンデンサーへの冷媒ラインに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		002
70 A 001 995 19 65
スペーサ
コンプレッサーからコンデンサーへの冷媒ラインに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
90 N 910143 006002
6角丸頭ボルト
コンデンサの冷媒ライン
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
150 A 169 830 17 15
冷媒ライン
コンデンサからエクスパンション・バルブへのプレッシャ・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
160 A 220 832 01 09
ガイド
コンデンサに取り付けるプレッシャ･ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
170 A 013 997 45 45
シールリング
コンデンサに取り付けるプレッシャ･ライン
9.5X2.5

これに変更 A 020 997 76 45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
170 A 220 997 02 45
シールリング
コンデンサに取り付けるプレッシャ･ライン
9.5X2.5

これに変更 A 013 997 45 45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
170 A 020 997 76 45
Oリング
コンデンサに取り付けるプレッシャ･ライン
9.5X2.6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
180 A 140 997 06 45
シールリング
エクスパンション・バルブに取り付けるプレッシャ･ライン
7.5X2.0

[025]まで ｼｬｼ: J 261012 => まで 日付: 01/06/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
180 A 017 997 02 45
Oリング
エクスパンション・バルブに取り付けるプレッシャ･ライン
7.5X2.1

[026]から ｼｬｼ: J 261013 => から 日付: 01/06/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
190 N 910143 006002
6角丸頭ボルト
コンデンサに取り付けるプレッシャ･ライン
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
250 A 169 830 18 15
冷媒ライン
(インテーク・ライン) エクスパンション・ バルブから エア・コンプレッサへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
260 A 220 832 03 09
ガイド
インテーク・ラインをコンプレッサに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
270 A 017 997 00 45
シールリング
インテーク・ラインをコンプレッサに
13X2.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
280 A 017 997 03 45
シールリング
インテーク・ラインをエクスパンション・バルブに
13.7X2.1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
290 A 000 995 70 14
ライン・ホルダ
冷媒ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		002
300 A 000 832 02 85
バルブ・インサート
冷媒ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
310 A 140 988 01 35
シーリング・キャップ
バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		002
330 N 910112 006001
ヘキサゴン・ナット
インテーク・ラインをエクスパンション・バルブに
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20000922エアコン
[581]19951002オートマチック・クライメート・コントロール
19990326オートマチック・クライメート・コントロール
 		001
