一覧

S-ツアラー
245.232 => B 170 / B 180
M: 266940
GM: 716520, 716525
GA: 722801

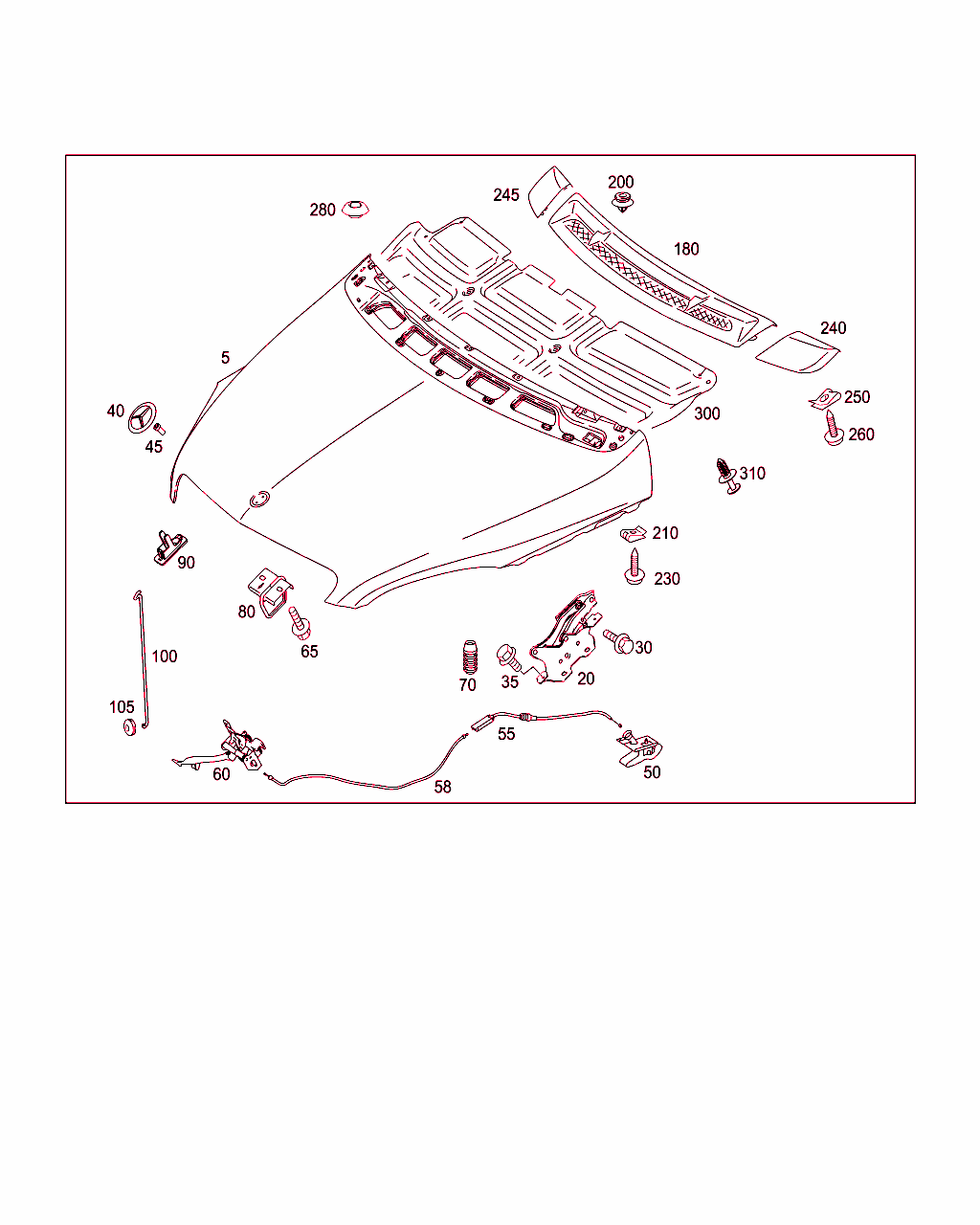

Schema

B88120000192.081126

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 169 880 02 57
エンジン・フード

[002]まで ｼｬｼ: J 384822 => まで 日付: 27/05/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
5 A 169 880 03 57
エンジン・フード

[003]から ｼｬｼ: J 297126 => から 日付: 10/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
20 A 169 880 03 28
ヒンジ
左 		001
20 A 169 880 04 28
ヒンジ
右 		001
30 A 140 990 10 17
フランジ付き6角ボルト
ボディのヒンジ
M6X20 		004
35 A 002 984 39 29
ボルト
エンジン・フードのヒンジ
M6X11 		004
40 A 129 888 01 16
社名エンブレム
エンジン・フードへ

これに変更 A 207 817 03 16 		001
40 A 207 817 03 16
社名エンブレム
エンジン・フードへ 		001
45 A 201 997 22 81
グロメット
エンジン・フードへ 		002
50 A 124 880 03 20
グリップ
エンジン・フード・リリース・ケーブル 		001
55 A 169 880 04 59
フード・ケーブル
後部 		001 L
55 A 169 880 03 59
フード・ケーブル
後部 		001 R
58 A 169 880 02 59
フード・ケーブル
フロント 		001
60 A 169 880 02 60
シール・キャップ下部
下部

これに変更 A 169 880 05 60

[002]まで ｼｬｼ: J 384822 => まで 日付: 27/05/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄ解説
[011]
コード551の場合は、シャシナンバJ625722以前は、部品番号1X A 169 870 00 58を一緒に注文する必要があります。
 		001
60 A 169 880 05 60
カバー・キャップ
下部

[002]まで ｼｬｼ: J 384822 => まで 日付: 27/05/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄ解説
[011]
コード551の場合は、シャシナンバJ625722以前は、部品番号1X A 169 870 00 58を一緒に注文する必要があります。
 		001
60 A 169 880 06 60
カバー・キャップ
下部

[003]から ｼｬｼ: J 297126 => から 日付: 10/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
65 A 011 990 32 01
フランジ付き6角ボルト
フード・ロック上部 / エンジン・フード
M6X14 		002
70 A 201 987 04 40
ラバー・バッファ
エンジン・フード・ストッパ 		004
80 A 169 880 01 60
カバー・キャップ
上部 		001
90 A 169 887 02 03
フレーム
エンジン・フード・サポート 		002
100 A 169 887 02 72
サポート
エンジン・フード 		001
105 A 000 997 31 81
貫通グロメット
エンジン・フード・サポート 		001
180 A 169 836 00 18
グリッド
エア・インレット・グリル 		001
200 A 008 988 73 78
クリップ
エア・インレット・グリル 		004
210 A 000 994 23 45
ヒューズ
エア・インレット・グリル
B4.2 S=1.25-2.0

これに変更 A 001 990 42 91 		001
210 A 001 990 42 91
鉄板ビス用ナット
エア・インレット・グリル 		001
230 N 000000 000520
鉄板ビス
エア・インレット・グリル
4.2X9.5 		001
240 A 169 830 03 75
カバー
左 		001
245 A 169 830 02 75
カバー
右 		001
250 A 000 994 23 45
ヒューズ
エンジン・フードのカバー
B4.2 S=1.25-2.0

これに変更 A 001 990 42 91 		002
250 A 001 990 42 91
鉄板ビス用ナット
エンジン・フードのカバー 		002
260 N 000000 000520
鉄板ビス
エンジン・フードのカバー
4.2X9.5 		002
280 A 003 997 65 86
クロージング・プラグ
エンジン・フード
10 MM 		003
