一覧

Bクラス、セダン
246.242 => B 180
M: 270910
GM: 711632, 711643
GA: 724002, 724003

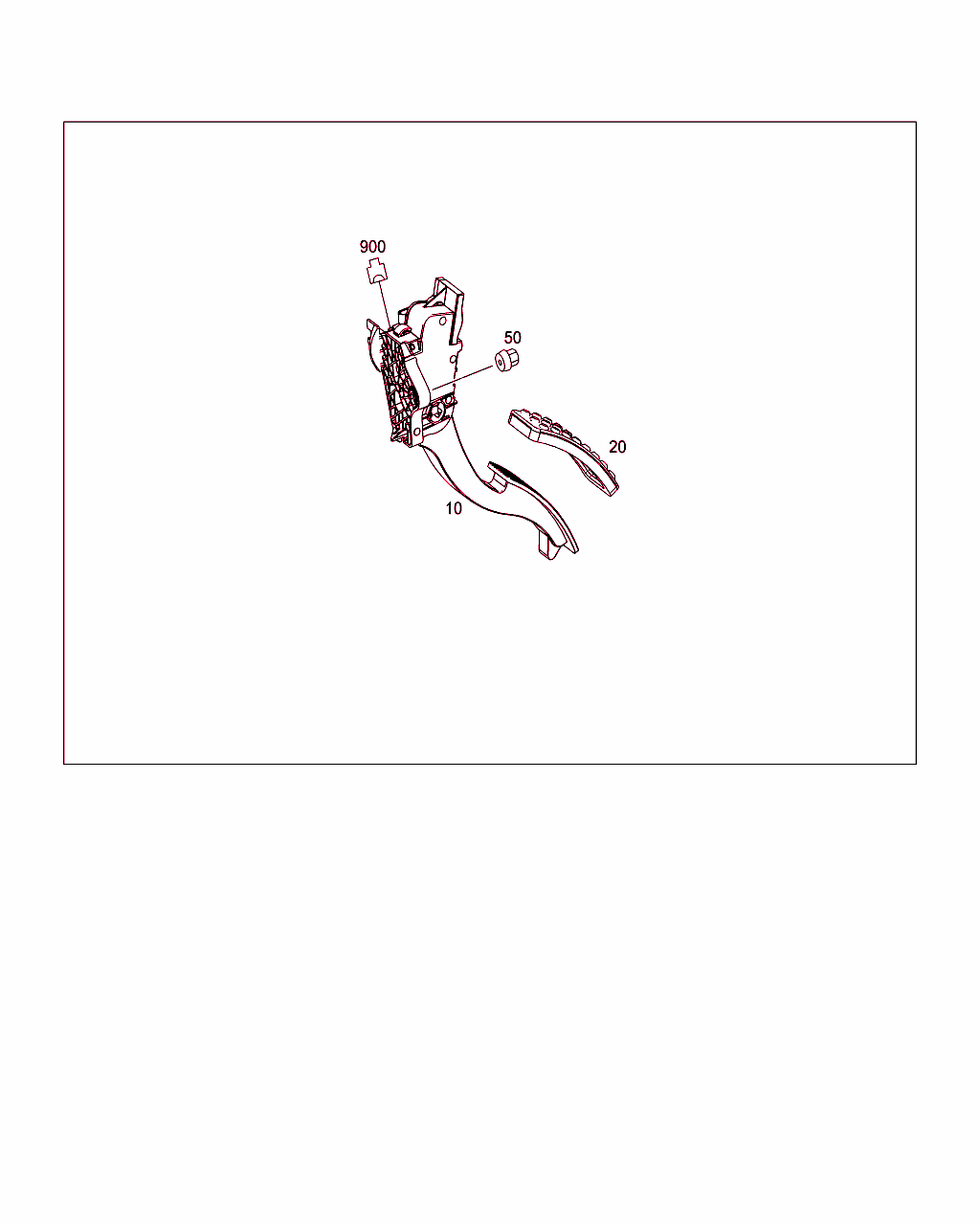

Schema

B30015000260.171018

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 246 300 14 04
ペダル・モジュール 001 L
10 A 246 300 18 04
ペダル・モジュール 001 R
10 A 246 300 14 04
ペダル・モジュール

ﾌｯﾄﾉｰﾄ解説
[002]
注意: アクセル・ペダル・カバーを同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20090526スポーツ・パッケージ AMG
 		001 L
10 A 246 300 18 04
ペダル・モジュール

ﾌｯﾄﾉｰﾄ解説
[002]
注意: アクセル・ペダル・カバーを同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20090526スポーツ・パッケージ AMG
 		001 R
10 A 246 300 14 04
ペダル・モジュール

ﾌｯﾄﾉｰﾄ解説
[002]
注意: アクセル・ペダル・カバーを同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 952
ｺｰﾄﾞ日付指定名称
[952]20070905スポーツ・パッケージ
 		001 L
10 A 246 300 18 04
ペダル・モジュール

ﾌｯﾄﾉｰﾄ解説
[002]
注意: アクセル・ペダル・カバーを同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 952
ｺｰﾄﾞ日付指定名称
[952]20070905スポーツ・パッケージ
 		001 R
20 A 164 300 00 82
カバー
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20090526スポーツ・パッケージ AMG
 		001 L
20 A 164 300 00 82
カバー
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20090526スポーツ・パッケージ AMG
 		001 R
20 A 164 300 00 82
カバー
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 952
ｺｰﾄﾞ日付指定名称
[952]20070905スポーツ・パッケージ
 		001 L
20 A 164 300 00 82
カバー
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 952
ｺｰﾄﾞ日付指定名称
[952]20070905スポーツ・パッケージ
 		001 R
50 A 203 301 00 72
ナット
ファイヤ・ウォールに取り付けるアクセル・ペダル 		001
900 A 211 545 21 28
プラグ
ペダル値センサ
6-PIN MLK1.2;B37 		001
900 A 001 540 87 05
RS 圧着コンタクト
ゲル付き、ガスケットなし
0.5 MM2 MLK1.2S

ﾌｯﾄﾉｰﾄ解説
[003]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
