一覧

Bクラス、セダン
246.242 => B 180
M: 270910
GM: 711632, 711643
GA: 724002, 724003

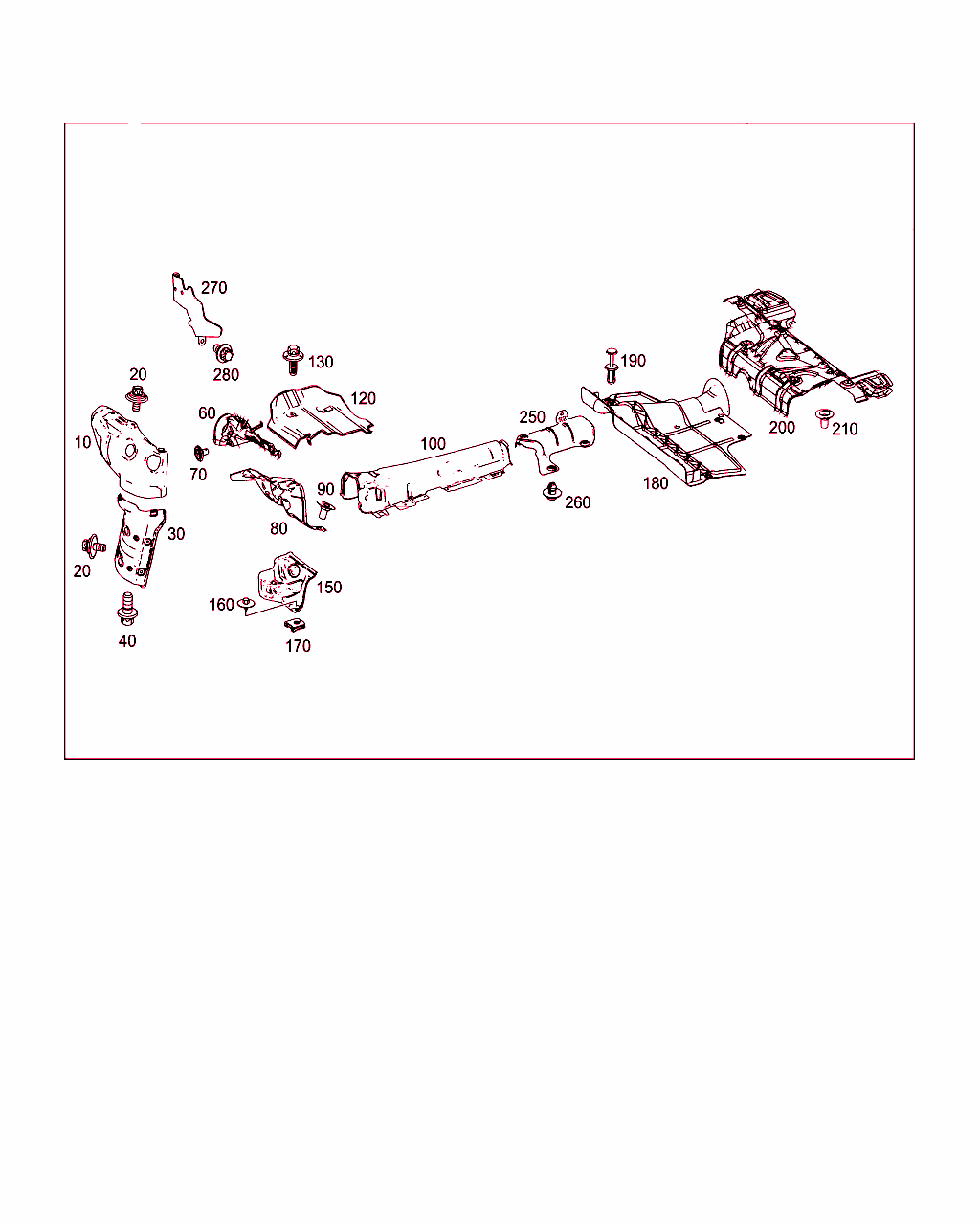

Schema

B49300000622.131028

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 270 142 09 20
ヒート・シールド
ターボ・チャージャ

これに変更 A 270 142 00 00 		001
10 A 270 142 00 00
シールド・プレート
ターボ・チャージャ 		001
10 A 270 142 12 20
ヒート・シールド
ターボ・チャージャ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
 		001
20 A 002 990 26 03
コンビ・ボルト
ヒートシールドプレート固定部 		006
20 A 002 990 26 03
コンビ・ボルト
ヒートシールドプレート固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
 		004
20 A 002 990 26 03
コンビ・ボルト
ヒートシールドプレート固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U8
ｺｰﾄﾞ日付指定名称
[2U8]20100205代替冷媒
 		005
30 A 270 142 00 20
ヒート・シールド
触媒 		001
30 A 270 142 03 20
ヒート・シールド
触媒
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
 		001
40 N 000000 003853
6角丸頭ボルト
ヒートシールドプレート固定部
M8X16

これに変更 N 000000 000276 		002
40 N 000000 000276
6角丸頭ボルト
ヒートシールドプレート固定部
M8X20 		002
60 A 246 682 06 71
シールド
ファイヤ・ウォール右側に取り付け 		001
70 A 210 990 01 50
ヘキサゴン・ナット
シールド・プレートをファイヤウォール右側に取り付ける
5 MM 		003
80 A 246 682 03 71
シールド
トンネル前部

[022]まで ｼｬｼ: J => まで 日付: 15/07/2013
[023]まで ｼｬｼ: N 069331 => まで 日付: 23/07/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20100225
[803]19951002モデル・イヤー変更
20091009変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
 		001 L
80 A 246 682 00 00
シールド
トンネル前部

これに変更 A 246 682 41 00

[024]から ｼｬｼ: J => から 日付: 15/07/2013
[025]から ｼｬｼ: N 069332 => から 日付: 23/07/2013
[026]まで ｼｬｼ: J => まで 日付: 10/08/2017
[027]まで ｼｬｼ: N => まで 日付: 07/08/2017

ﾌｯﾄﾉｰﾄ解説
[014]
次の車台番号以前の車両には古い部品番号のものを使用すること
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806/807/-058+808
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20100225
[803]19951002モデル・イヤー変更
20091009変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
[058]19951209変更年 1997 年 2 月
20140508変更年 17/2
[808]19951002モデル・イヤー変更
20120905変更年17/1
 		001 L
80 A 246 682 41 00
シールド
トンネル前部

[024]から ｼｬｼ: J => から 日付: 15/07/2013
[025]から ｼｬｼ: N 069332 => から 日付: 23/07/2013
 		001 L
80 A 246 682 07 71
シールド
トンネル前部

[022]まで ｼｬｼ: J => まで 日付: 15/07/2013
[023]まで ｼｬｼ: N 069331 => まで 日付: 23/07/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20100225
[803]19951002モデル・イヤー変更
20091009変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
 		001 R
80 A 246 682 01 00
シールド
トンネル前部

これに変更 A 246 682 42 00

[024]から ｼｬｼ: J => から 日付: 15/07/2013
[025]から ｼｬｼ: N 069332 => から 日付: 23/07/2013
[028]まで ｼｬｼ: J => まで 日付: 14/08/2017
[029]まで ｼｬｼ: N => まで 日付: 15/08/2017

ﾌｯﾄﾉｰﾄ解説
[014]
次の車台番号以前の車両には古い部品番号のものを使用すること
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806/807/-058+808
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20100225
[803]19951002モデル・イヤー変更
20091009変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
[058]19951209変更年 1997 年 2 月
20140508変更年 17/2
[808]19951002モデル・イヤー変更
20120905変更年17/1
 		001 R
80 A 246 682 42 00
シールド
トンネル前部

[024]から ｼｬｼ: J => から 日付: 15/07/2013
[025]から ｼｬｼ: N 069332 => から 日付: 23/07/2013
 		001 R
90 A 210 990 01 50
ヘキサゴン・ナット
シールド・プレートをメイン・フロアに取り付ける
5 MM 		004
100 A 246 682 00 71
シールド
触媒の上

これに変更 A 246 682 02 00 		001
100 A 246 682 02 00
シールド
触媒の上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806/807/-058+808
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20100225
[803]19951002モデル・イヤー変更
20091009変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
[058]19951209変更年 1997 年 2 月
20140508変更年 17/2
[808]19951002モデル・イヤー変更
20120905変更年17/1
 		001
100 A 246 682 39 00
シールド
触媒の上 		001
120 A 246 466 03 38
ヒート・シールド
ステアリング・ギヤの上

これに変更 A 246 466 08 38 		001 R
120 A 246 466 08 38
ヒート・シールド
ステアリング・ギヤの上 		001 R
120 A 246 466 02 38
ヒート・シールド
ステアリング・ギヤの上

これに変更 A 246 466 07 38

ﾌｯﾄﾉｰﾄ解説
[014]
次の車台番号以前の車両には古い部品番号のものを使用すること

[030]まで ｼｬｼ: J 087917 => まで 日付: 18/07/2012
[031]まで ｼｬｼ: N 001173 => まで 日付: 26/03/2012
 		001 L
120 A 246 466 07 38
ヒート・シールド
ステアリング・ギヤの上 		001 L
130 A 002 990 42 03
アウタ6角丸頭ボルト
シールド・プレート固定用ツール 		003 L
130 A 002 990 42 03
アウタ6角丸頭ボルト
シールド・プレート固定用ツール 		004 R
150 A 246 682 08 71
シールド
インテグラル・サポートに 		001
160 A 201 990 11 36
ボルト
インテグラル・サポートに取り付けるシールド 		002
170 A 001 990 23 56
クリップ・ナット
インテグラル・サポートに取り付けるシールド
4,8 		002
180 A 246 352 03 91
カバー
リヤ・アクスル・サポート 		001
190 A 000 991 94 40
スプレッド・リベット
カバーをリアアクスルキャリアに 		005
200 A 246 682 11 71
シールド
リヤ・マフラ上

これに変更 A 246 682 04 00 		001
200 A 246 682 04 00
シールド
リヤ・マフラ上

これに変更 A 246 682 13 00 		001
200 A 246 682 13 00
シールド
リヤ・マフラ上 		001
210 A 210 990 01 50
ヘキサゴン・ナット
フロアのシールド
5 MM 		006
250 A 246 470 04 47
シールド・プレート
フューエル・タンク 		001
260 A 246 471 00 41
ホルダー
シールド・プレートをフューエル・タンクに 		004
270 A 270 142 11 20
シールド・プレート
EGR バルブ

これに変更 A 270 142 15 20

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
 		001
270 A 270 142 15 20
シールド・プレート
EGR バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
 		001
280 N 910143 006000
6角丸頭ボルト
シールドプレートをEGRバルブに
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
 		002
