一覧

Bクラス、セダン
246.242 => B 180
M: 270910
GM: 711632, 711643
GA: 724002, 724003

Schema

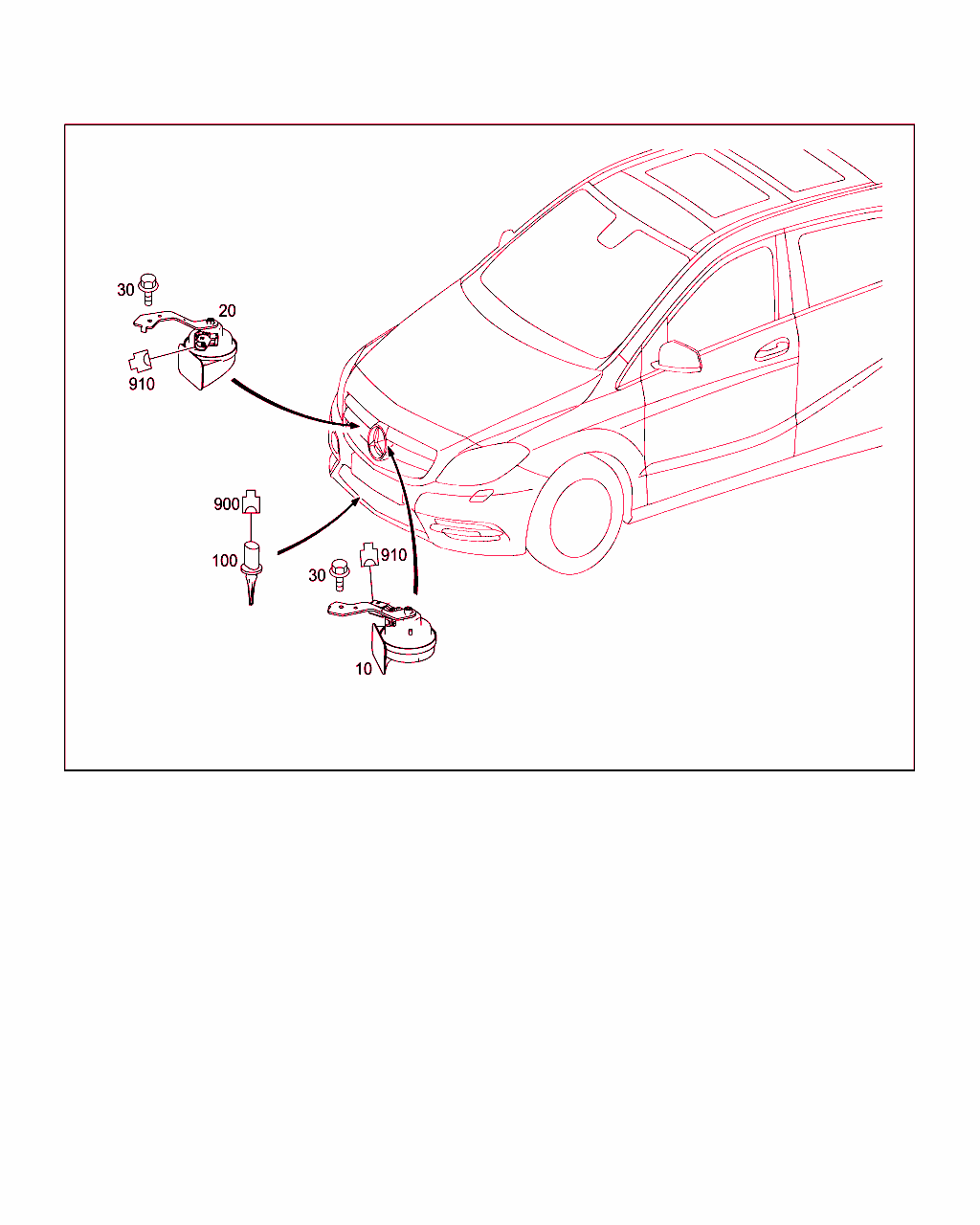

B54106000088.130131

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 006 542 98 20
ホーン/ブラケット
左
420 HZ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802+FS/803+FS/804+FS/805+FS/-140+806+FS/802+FT/803+FT/804+FT/-055+805+FT
ｺｰﾄﾞ日付指定名称
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
[FS]19951002ステーション・ワゴン
20080213ステーション・ワゴン
[FT]20061122S-ツアラー
[140]20130116測定パッケージ1
[802]19951002モデル・イヤー変更
20100225
[803]19951002モデル・イヤー変更
20091009変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
10 A 000 540 97 00
シグナル・ホーン
左
420HZ

[281]まで ｼｬｼ: J 387681 => まで 日付: 18/12/2015
[282]まで ｼｬｼ: N => まで 日付: 14/01/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 055+805/806
ｺｰﾄﾞ日付指定名称
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
[805]19951002モデル・イヤー変更
20091009変更年14/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
10 A 246 542 00 20
ホーン
左
420 HZ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802+B08/803+B08/804+B08/-055+805+B08
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20100225
[B08]20080124エレクトロニック・ホーン
[803]19951002モデル・イヤー変更
20091009変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
[805]19951002モデル・イヤー変更
20091009変更年14/1
 		001
10 A 000 540 99 00
シグナル・ホーン
左
420HZ

これに変更 A 000 540 88 02

ﾌｯﾄﾉｰﾄ解説
[008]
次の車台番号以前の車両には古い部品番号のものを使用すること

[231]まで ｼｬｼ: N 112314 => まで 日付: 13/10/2014
[283]まで ｼｬｼ: J => まで 日付: 15/12/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 055+805+B08
ｺｰﾄﾞ日付指定名称
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
[805]19951002モデル・イヤー変更
20091009変更年14/1
[B08]20080124エレクトロニック・ホーン
 		001
10 A 000 540 88 02
シグナル・ホーン
左

[284]まで ｼｬｼ: J => まで 日付: 15/01/2016
[285]まで ｼｬｼ: N => まで 日付: 04/02/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 055+805+B08
ｺｰﾄﾞ日付指定名称
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
[805]19951002モデル・イヤー変更
20091009変更年14/1
[B08]20080124エレクトロニック・ホーン
 		001
10 A 000 540 87 02
シグナル・ホーン
左

これに変更 A 000 540 30 03

ﾌｯﾄﾉｰﾄ解説
[008]
次の車台番号以前の車両には古い部品番号のものを使用すること

[286]まで ｼｬｼ: J 315581 => まで 日付: 14/01/2015
[287]まで ｼｬｼ: N => まで 日付: 19/01/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803+B02/804+B02/805+B02/-140+806+B02
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
[B02]20131007エレクトロニック・ホーン、インド仕様
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
10 A 000 540 87 02
シグナル・ホーン
左

これに変更 A 000 540 30 03

ﾌｯﾄﾉｰﾄ解説
[008]
次の車台番号以前の車両には古い部品番号のものを使用すること

[288]まで ｼｬｼ: J => まで 日付: 12/10/2015
[289]まで ｼｬｼ: N => まで 日付: 12/10/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803+B02/804+B02/805+B02/-140+806+B02
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
[B02]20131007エレクトロニック・ホーン、インド仕様
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
10 A 000 540 30 03
シグナル・ホーン
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803+B02/804+B02/805+B02/-140+806+B02/807+B02+FS
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
[B02]20131007エレクトロニック・ホーン、インド仕様
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
[FS]19951002ステーション・ワゴン
20080213ステーション・ワゴン
 		001
10 A 000 540 60 03
シグナル・ホーン
左

[290]から ｼｬｼ: J 387682 => から 日付: 18/12/2015
[291]から ｼｬｼ: N => から 日付: 14/01/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806/807/808/809
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
 		001
10 A 000 540 34 03
シグナル・ホーン
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806+B08/807+B08/808+B08/809+B08
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20110311変更年15/1
[B08]20080124エレクトロニック・ホーン
[807]19951002モデル・イヤー変更
20111114変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
 		001
10 A 000 540 55 00
シグナル・ホーン
左
420 HZ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772+806/772+807/772+808/772+809
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
20100916AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
 		001
10 A 000 540 32 03
シグナル・ホーン
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772+806+B08/772+807+B08/772+808+B08/772+809+B08
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
20100916AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[806]19951002モデル・イヤー変更
20110311変更年15/1
[B08]20080124エレクトロニック・ホーン
[807]19951002モデル・イヤー変更
20111114変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
 		001
20 A 006 542 86 20
ホーン
右
510 HZ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/-140+806/-055+805
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20100225
[803]19951002モデル・イヤー変更
20091009変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
 		001
20 A 000 540 98 00
シグナル・ホーン
右
510HZ

[281]まで ｼｬｼ: J 387681 => まで 日付: 18/12/2015
[282]まで ｼｬｼ: N => まで 日付: 14/01/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 055+805/806/807
ｺｰﾄﾞ日付指定名称
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
[805]19951002モデル・イヤー変更
20091009変更年14/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
 		001
20 A 246 542 01 20
ホーン
右
510 HZ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802+B08/803+B08/804+B08/-055+805+B08
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20100225
[B08]20080124エレクトロニック・ホーン
[803]19951002モデル・イヤー変更
20091009変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
[805]19951002モデル・イヤー変更
20091009変更年14/1
 		001
20 A 000 540 63 01
シグナル・ホーン
右
510HZ

これに変更 A 000 540 93 02

ﾌｯﾄﾉｰﾄ解説
[008]
次の車台番号以前の車両には古い部品番号のものを使用すること

[231]まで ｼｬｼ: N 112314 => まで 日付: 13/10/2014
[283]まで ｼｬｼ: J => まで 日付: 15/12/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 055+805+B08
ｺｰﾄﾞ日付指定名称
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
[805]19951002モデル・イヤー変更
20091009変更年14/1
[B08]20080124エレクトロニック・ホーン
 		001
20 A 000 540 93 02
シグナル・ホーン
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 055+805+B08/-140+806+B08
ｺｰﾄﾞ日付指定名称
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20110324変更年 14/2
[805]19951002モデル・イヤー変更
20091009変更年14/1
[B08]20080124エレクトロニック・ホーン
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
20 A 000 540 86 02
シグナル・ホーン
右

これに変更 A 000 540 31 03

ﾌｯﾄﾉｰﾄ解説
[008]
次の車台番号以前の車両には古い部品番号のものを使用すること

[286]まで ｼｬｼ: J 315581 => まで 日付: 14/01/2015
[287]まで ｼｬｼ: N => まで 日付: 19/01/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803+B02/804+B02/805+B02/-140+806+B02
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
[B02]20131007エレクトロニック・ホーン、インド仕様
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
20 A 000 540 86 02
シグナル・ホーン
右

これに変更 A 000 540 31 03

ﾌｯﾄﾉｰﾄ解説
[008]
次の車台番号以前の車両には古い部品番号のものを使用すること

[288]まで ｼｬｼ: J => まで 日付: 12/10/2015
[289]まで ｼｬｼ: N => まで 日付: 12/10/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803+B02/804+B02/805+B02/-140+806+B02
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
[B02]20131007エレクトロニック・ホーン、インド仕様
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
20 A 000 540 31 03
シグナル・ホーン
右

[288]まで ｼｬｼ: J => まで 日付: 12/10/2015
[289]まで ｼｬｼ: N => まで 日付: 12/10/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803+B02/804+B02/805+B02/-140+806+B02
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
[B02]20131007エレクトロニック・ホーン、インド仕様
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
20 A 000 540 31 03
シグナル・ホーン
右

[292]まで ｼｬｼ: J => まで 日付: 23/02/2017
[293]まで ｼｬｼ: N => まで 日付: 03/10/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803+B02/804+B02/805+B02/-140+806+B02
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
[B02]20131007エレクトロニック・ホーン、インド仕様
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
20 A 000 540 60 04
シグナル・ホーン
右

[294]から ｼｬｼ: J => から 日付: 23/02/2017
[295]から ｼｬｼ: N => から 日付: 03/10/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803+B02/804+B02/805+B02/806+B02/807+B02
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
[B02]20131007エレクトロニック・ホーン、インド仕様
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
 		001
20 A 000 540 61 03
シグナル・ホーン
右

[290]から ｼｬｼ: J 387682 => から 日付: 18/12/2015
[291]から ｼｬｼ: N => から 日付: 14/01/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 140+806/807/808/809
ｺｰﾄﾞ日付指定名称
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
 		001
20 A 000 540 35 03
シグナル・ホーン
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 140+806+B08/807+B08/808+B08/809+B08
ｺｰﾄﾞ日付指定名称
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[B08]20080124エレクトロニック・ホーン
[807]19951002モデル・イヤー変更
20111114変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
 		001
20 A 000 540 57 00
シグナル・ホーン
右
510 HZ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 140+772+806/772+807/772+808/772+809
ｺｰﾄﾞ日付指定名称
[140]20130116測定パッケージ1
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
20100916AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
 		001
20 A 000 540 33 03
シグナル・ホーン
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 140+772+806+B08/772+807+B08/772+808+B08/772+809+B08
ｺｰﾄﾞ日付指定名称
[140]20130116測定パッケージ1
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
20100916AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[806]19951002モデル・イヤー変更
20110311変更年15/1
[B08]20080124エレクトロニック・ホーン
[807]19951002モデル・イヤー変更
20111114変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
 		001
20 A 000 540 60 04
シグナル・ホーン
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808+B02/809+B02/800+B02/801+B02
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20120905変更年17/1
[B02]20131007エレクトロニック・ホーン、インド仕様
[809]19951002モデル・イヤー変更
20120905変更年18/1
[800]19951002モデル・イヤー変更
20141009変更年19/1
[801]19951002モデル・イヤー変更
 		001
30 N 000000 003765
6角丸頭ボルト
左フロント・ホーン固定部
M6X20 		001
30 N 000000 003765
6角丸頭ボルト
右フロント・ホーン固定用ツール
M6X20 		001
100 A 007 542 13 18
温度センサ
外気温度計 		001
900 A 210 540 20 81
ハウジング
温度センサ
2-PIN MQS;B14 		001
910 A 052 545 38 26
コネクタ・ハウジング
左ホーン
2-PIN SLK2.8;H2 		001
910 A 052 545 38 26
コネクタ・ハウジング
右ホーン
2-PIN SLK2.8;H2/1 		001
