一覧

乗用車、セダン
202.028 => C 280 , C36 AMG
M: 104941
GM: 717441
GA: 722328, 722424, 722604, 722605, 722609, 722629

Schema

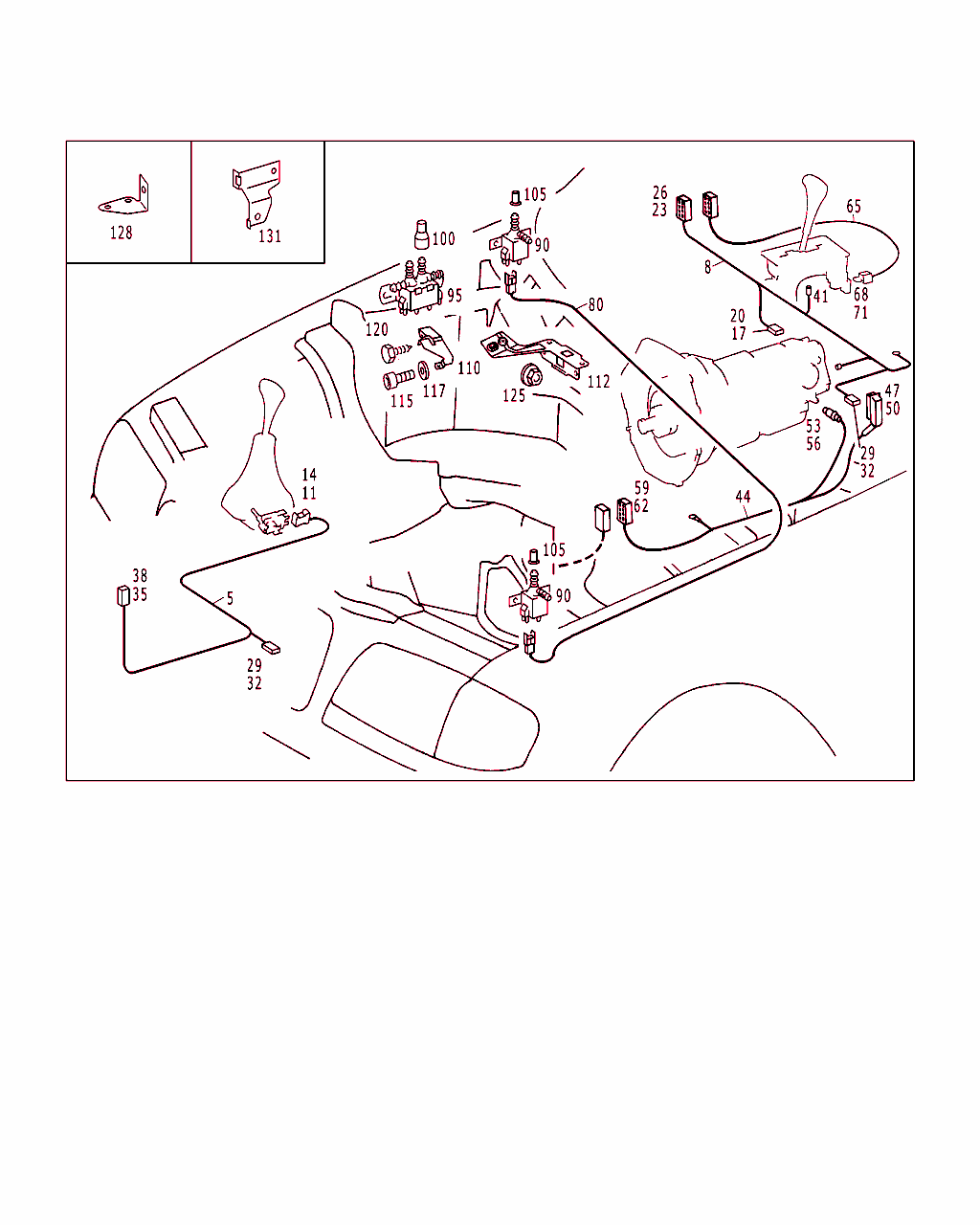

B54375000038.050117

[image]

B54375000074.050117

[image]

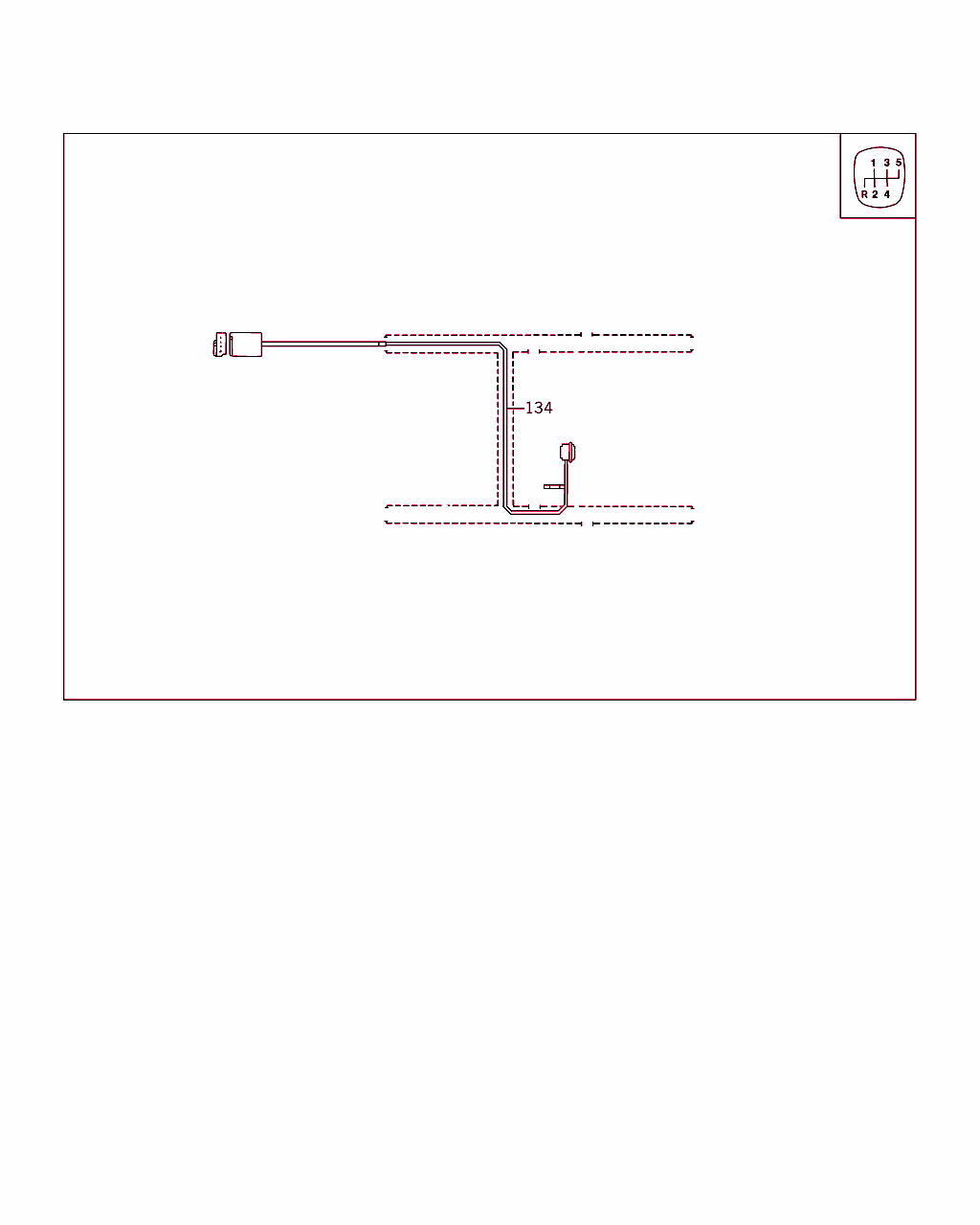

B54375000076.981029

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 540 88 10
ケーブル・ハーネス
マニュアル・トランスミッション

ﾌｯﾄﾉｰﾄ解説
[049]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 065934
F 049224
 		001 M
8 A 202 540 89 10
電気ケーブル
オートマチック・トランスミッション

ﾌｯﾄﾉｰﾄ解説
[049]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 065934
F 049224
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001 A
8 A 202 540 86 13
ケーブル・ハーネス
オートマチック・トランスミッション

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 218853 その他取付け:　　　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190066 その他以下に装着　　　　　　　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
A 219847は例外です。
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 A
8 A 202 540 67 34
ケーブル・ハーネス
オートマチック・トランスミッション

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 A
9 A 202 540 53 34
電気ケーブル
オートマチック・トランスミッション

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
11 A 012 545 86 28
ハウジング
バックアップ・ランプ・スイッチ

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001 M
14 A 003 545 06 26
コンタクト・ソケット
2.5MM

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		NB M
17 A 012 545 84 28
コネクタ・ハウジング
バックアップ・ランプ・スイッチ

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 218853 その他取付け:　　　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190066 その他以下に装着　　　　　　　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
A 219847は例外です。
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 A
20 A 011 545 16 28
プラグ・ピン
2.5MM

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 218853 その他取付け:　　　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190066 その他以下に装着　　　　　　　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
A 219847は例外です。
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		NB A
21 A 031 545 64 28
クラッチ
カップリング
MOTOR/GETRIEBE

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
22 A 033 545 19 28
コンタクト・ピン
0,5-1,0 MM2

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		NB
23 A 023 545 55 28
ソケット・スリーブ・ハウジング
コネクタ (リヤ・フューエル・ポンプ・ケーブル・ハーネス)

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
[841]
モデル・イヤー 1994 年以前　
 		001
26 A 016 545 14 28
コンタクト・ピン
2.5MM

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		NB A
26 A 033 545 19 28
コンタクト・ピン
0,5-1,0 MM2

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		NB
29 A 002 545 11 28
ハウジング
バックアップ・ランプ・スイッチのコネクタ

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001
32 A 007 545 84 26
ソケット・スリーブ
0.5-1.0 MM2 		NB
33 A 022 545 51 28
ハウジング
キックダウン・スイッチ

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
33 A 022 545 51 28
ハウジング
リバース・ギヤおよびパーキング・ロック

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
34 A 003 545 06 26
コンタクト・ソケット
2,5 MM2

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 519674
F 619721
コード 807 以外
その他 A 519673、 F 619720 (コード 808 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		NB
35 A 025 545 93 28
プラグ
ヒューズ・ボックス 		001
38 A 003 545 68 26
コンタクト・スプリング
0.5-1.0 MM2 		NB
41 A 000 545 33 19
ランプ・ソケット
シフト・リンク照明 		001 A
44 A 202 540 33 09
電気ケーブル
オートマチック・トランスミッション

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -957
ｺｰﾄﾞ日付指定名称
[957]19951002AMG テクニカル・パッケージ
 		001 A
44 H WA 202 540 05 09
ケーブル・ハーネス

これに変更 H WA 202 540 13 09
• +006 A 016 545 14 28
• +002 A 020 545 95 28
• +001 A 202 545 32 28

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 957
ｺｰﾄﾞ日付指定名称
[957]19951002AMG テクニカル・パッケージ
 		- A
44 A 202 440 51 06
ケーブル・ハーネス
オートマチック・トランスミッション

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -957
ｺｰﾄﾞ日付指定名称
[957]19951002AMG テクニカル・パッケージ
 		001 A
44 H WA 202 540 13 09
ケーブル・ハーネス
オートマチック・トランスミッション
C 36 AMG

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 957
ｺｰﾄﾞ日付指定名称
[957]19951002AMG テクニカル・パッケージ
 		001 A
47 A 123 540 04 81
プラグ
スタータ・ロック・スイッチ 		001 A
50 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		002 A
50 A 001 545 44 26
コンタクト・ソケット
4 MM 		004 A
53 A 012 545 35 28
ハウジング
キックダウン・ソレノイド・バルブ 		001 A
56 A 002 545 42 26
コンタクト・ソケット
4 MM 		001 A
59 A 202 545 32 28
プラグ
エンジン・ケーブル・ハーネス・コネクタ 		001 A
62 A 016 545 14 28
コンタクト・ピン
2.5 MM 		004 A
62 A 020 545 95 28
プラグ・ピン
4 MM 		002 A
65 A 202 540 15 08
ケーブル・ハーネス
エコノミー・スイッチ補助ケーブル

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 A
65 A 202 540 75 34
ケーブル・ハーネス
エコノミー・スイッチ補助ケーブル

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 344661
F 331441
例外: コード 805
その他 A 344660、F 331440 (コード 806 装備) 以前の車両に　　　　　　　　　　　　　　　　　　　　　　装着　　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
68 A 014 545 01 28
ハウジング
エコノミー・スイッチ、2 ピン 		001 A
71 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		002 A
90 A 002 540 06 97
バルブ
エコノミ走行プログラムおよび シフト・ポイント・アップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -828
ｺｰﾄﾞ日付指定名称
[828]19951002エミッション・コントロール (KAT) - 廃止
 		001 A
100 A 117 078 09 81
フィルタ・エレメント
ソレノイド・バルブ 		002 RA
112 A 202 540 25 73
ホルダー
エレクトロ・スイッチオーバ・バルブ

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 RA
115 A 000 984 79 29
ボルト
ブラケットのスイッチ・オーバ・バルブ

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -828
ｺｰﾄﾞ日付指定名称
[828]19951002エミッション・コントロール (KAT) - 廃止
 		002 A
117 N 000125 006421
ウインドウ
ブラケットのスイッチ・オーバ・バルブ

これに変更 N 000125 006449

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -828
ｺｰﾄﾞ日付指定名称
[828]19951002エミッション・コントロール (KAT) - 廃止
 		002 A
117 N 000125 006449
ウインドウ
ブラケットのスイッチ・オーバ・バルブ

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -828
ｺｰﾄﾞ日付指定名称
[828]19951002エミッション・コントロール (KAT) - 廃止
 		002 A
125 N 913023 006001
ナット
ホルダ / ダンパ・ストラット 		001 RA
