一覧

乗用車セダン、モデル・イヤー 94 年識別 No.F 110389 以前、例外は F 099372、F 106396乗用車セダン、モデル・イヤー 95 年識別 No. F 110390 以降、他に取り付けられている場所は F 099372、F 106396識別 No.F 310590 以前、例外は F 305828、F 306832乗用車セダン、モデル・イヤー 96 年識別 No. F 310591 以降、他に取り付けられている場所は F 254072、F 277710
202.020 => C 200 JAPAN
M: 111941, 111945
GA: 722422, 722602

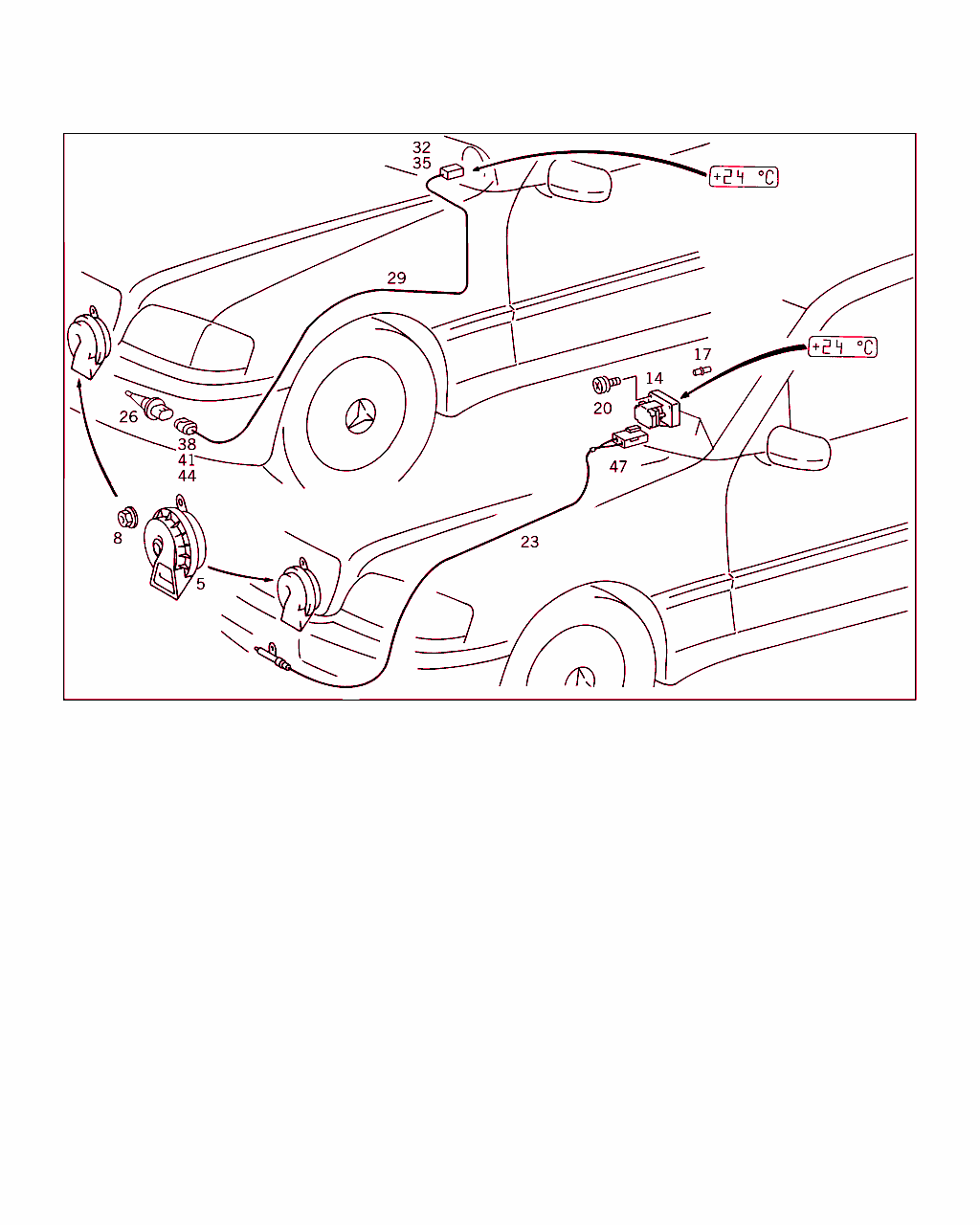

Schema

B54106000014.990730

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 004 542 39 20
ホーン
FIAMM, 405 HZ ES1 67

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
5 A 004 542 56 20
ホーン
HELLA, 400 HZ

これに変更 A 006 542 90 20

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
5 A 006 542 90 20
ホーン
HELLA, 400 HZ

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
5 A 004 542 36 20
ホーン
FIAMM, 485 HZ ES1 67

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 436535
F 483847
コード 807 以外
その他 A 436536、F 483848 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
5 A 004 542 57 20
ホーン
HELLA, 500 HZ

これに変更 A 006 542 12 20

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
5 A 006 542 12 20
ホーン
HELLA, 500 HZ

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 436536
F 483848
コード 806 以外
その他 A 436535、 F 483847 (コード 807 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
 		001
8 N 913017 008000
ナット
ホーン/ブラケット 		002
14 A 202 542 03 05
リモート温度計

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
さらにF 329817、F 343156にも取り付けられています。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -957
ｺｰﾄﾞ日付指定名称
[957]19951002AMG テクニカル・パッケージ
 		001
17 A 001 544 97 94
電球

これに変更 N 000000 000953 		-
17 N 000000 000953
電球
外気温度計
12V/1,2W 		001
20 N 914151 003001
ボルト 002
23 A 001 542 26 18
センサ
外気温度計

ﾌｯﾄﾉｰﾄ解説
[077]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 402758
F 414156
コード 056 装備車の場合以外
 		001
26 A 000 542 84 18
センサ
外気温度計

ﾌｯﾄﾉｰﾄ解説
[078]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 402759
F 414157
その他コード 056 装備の車両の場合に装着　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
29 A 202 540 62 35
ケーブル・ハーネス
外気温度インジケータ・センサ

ﾌｯﾄﾉｰﾄ解説
[078]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 402759
F 414157
その他コード 056 装備の車両の場合に装着　　　　　　　　　　　　　　　　　　　　　　　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 519673
F 619720
例外: コード 808
その他 A 519674、F 619721 (コード 807 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
32 A 210 545 34 28
ハウジング
インストルメント・クラスタ

ﾌｯﾄﾉｰﾄ解説
[069]
ｼｬｼﾅﾝﾊﾞNo.以降: F 409214
 		001
35 A 008 545 55 26
コンタクト・ソケット
0.35 - 0,75 MM2

ﾌｯﾄﾉｰﾄ解説
[069]
ｼｬｼﾅﾝﾊﾞNo.以降: F 409214
 		NB
38 A 210 540 20 81
ハウジング
外気温度インジケータ・センサ

ﾌｯﾄﾉｰﾄ解説
[069]
ｼｬｼﾅﾝﾊﾞNo.以降: F 409214
 		001
41 A 008 545 63 26
コンタクト・ソケット
0.35 - 0,75 MM2

ﾌｯﾄﾉｰﾄ解説
[069]
ｼｬｼﾅﾝﾊﾞNo.以降: F 409214
 		NB
44 A 000 545 68 80
ガスケット
TO 008 545 63 26

ﾌｯﾄﾉｰﾄ解説
[069]
ｼｬｼﾅﾝﾊﾞNo.以降: F 409214
 		NB
47 A 202 545 17 28
プラグ
外気温度計

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 344660
F 331440
コード 806 以外
その他 A 344661、F 331441 (コード 805 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
さらにF 329817、F 343156にも取り付けられています。
 		001
