一覧

乗用車セダン、モデル・イヤー 94 年識別 No.F 110389 以前、例外は F 099372、F 106396乗用車セダン、モデル・イヤー 95 年識別 No. F 110390 以降、他に取り付けられている場所は F 099372、F 106396識別 No.F 310590 以前、例外は F 305828、F 306832乗用車セダン、モデル・イヤー 96 年識別 No. F 310591 以降、他に取り付けられている場所は F 254072、F 277710
202.020 => C 200 JAPAN
M: 111941, 111945
GA: 722422, 722602

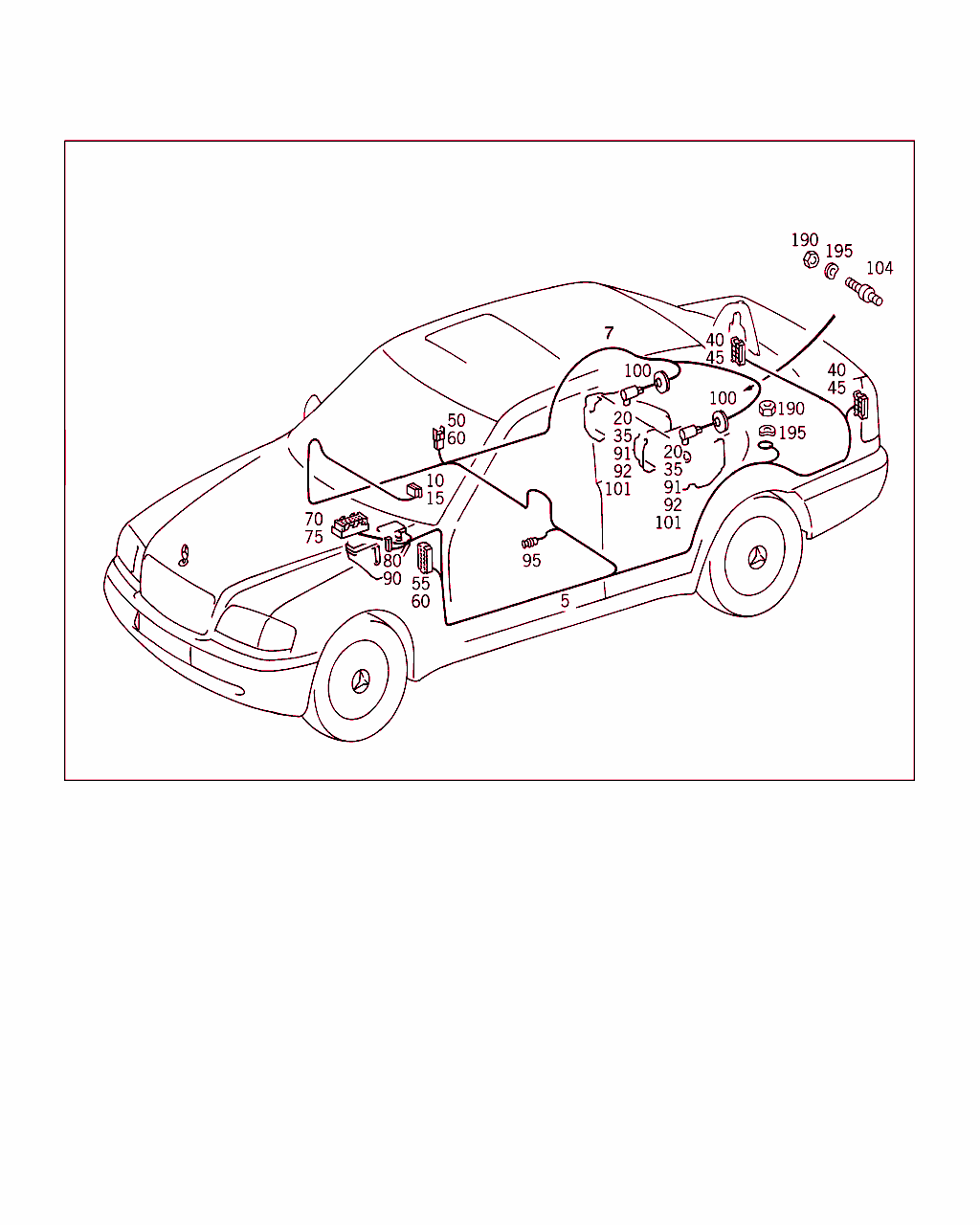

Schema

B54540000104.030930

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 540 03 07
ケーブル・ハーネス
テール・ランプ・ハーネス

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以前: F 049223
次の車台番号以降: フレーム・フロア・システムのメイン・ケーブル・ハーネスの場合、54/545　　　　　　　　　　　　　　　　を参照　　
 		001 RA
7 A 202 540 41 13
電気ケーブル
リペア・ハーネス (タンク・センサ)

ﾌｯﾄﾉｰﾄ解説
[013]
警告: 旧仕様の場合、左右センサ (丸プラグ) 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　は今後取り付けずに、アダプタ・ケーブル　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
A 202 540 41 13 (1 X) を同時注文してください。
 		001
10 A 202 545 13 28
プラグ
インストルメント・クラスタ 		001
15 A 003 545 48 26
ソケット・スリーブ
1 MM 		002
20 A 202 540 36 81
ハウジング
燃料計量

ﾌｯﾄﾉｰﾄ解説
[063]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 175918
F 147804
 		002
35 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
40 A 017 545 23 28
ハウジング
テール・ランプ・ユニット 		002
45 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
50 A 017 545 08 28
コネクタ・ハウジング
コネクタ (リヤ・フューエル・ポンプ・ケーブル・ハーネス) 		001 A
55 A 020 545 69 28
プラグ
テール・ランプ・ケーブル・ハーネス・コネクタ 		001
60 A 016 545 14 28
コンタクト・ピン
2.5 MM 		NB
60 A 020 545 95 28
プラグ・ピン
4 MM 		002
70 A 019 545 83 28
プラグ
ランプ・モニタ装置、6 ピン 		001
75 A 004 545 71 26
コンタクト・スプリング
0.5-1 MM2 		NB
80 A 025 545 93 28
プラグ
ヒューズ・ボックス
"M" 		001 A
80 A 025 545 93 28
プラグ
ヒューズ・ボックス
"N" 		001
90 A 003 545 68 26
コンタクト・スプリング
0.5-1 MM2 		002
91 A 140 545 35 28
ハウジング
燃料計量

ﾌｯﾄﾉｰﾄ解説
[064]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 175919
F 147805
 		002
91 A 140 545 35 28
ハウジング
燃料計量
TO A 202 540 41 13 		002
92 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[064]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 175919
F 147805
 		NB
92 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 / TO A 202 540 41 13 		004
95 A 000 545 33 19
ランプ・ソケット
ギヤ・ポジション・インジケータ照明 		001 A
100 A 126 997 28 81
グロメット
フューエル・センサ・ケーブルの束 		002
101 A 000 545 61 45
保護キャップ
燃料計量

ﾌｯﾄﾉｰﾄ解説
[064]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 175919
F 147805
 		002
101 A 000 545 61 45
保護キャップ
燃料計量
TO A 202 540 41 13 		002
104 A 140 546 01 41
ターミナル・ブロック
リヤ・ウインドウ・デフォッガ・プラス・ケーブル / 左 C ピラー 		001
190 N 000934 006007
ナット
リヤのアース接続 		003
190 N 000934 006007
ナット
アース・ケーブル / フレーム・クロス・メンバ 		002
190 N 000934 006007
ナット
ケーブル・コネクタのケーブル・ハーネス 		001
195 N 000137 006204
スプリングワッシャ
リヤのアース接続 		003
195 N 000137 006204
スプリングワッシャ
アース・ケーブル / フレーム・クロス・メンバ 		002
195 N 000137 006204
スプリングワッシャ
ケーブル・コネクタのケーブル・ハーネス 		001
