一覧

ステーション・ワゴン
202.080 => C 200 JAPAN
M: 111945
GA: 722602

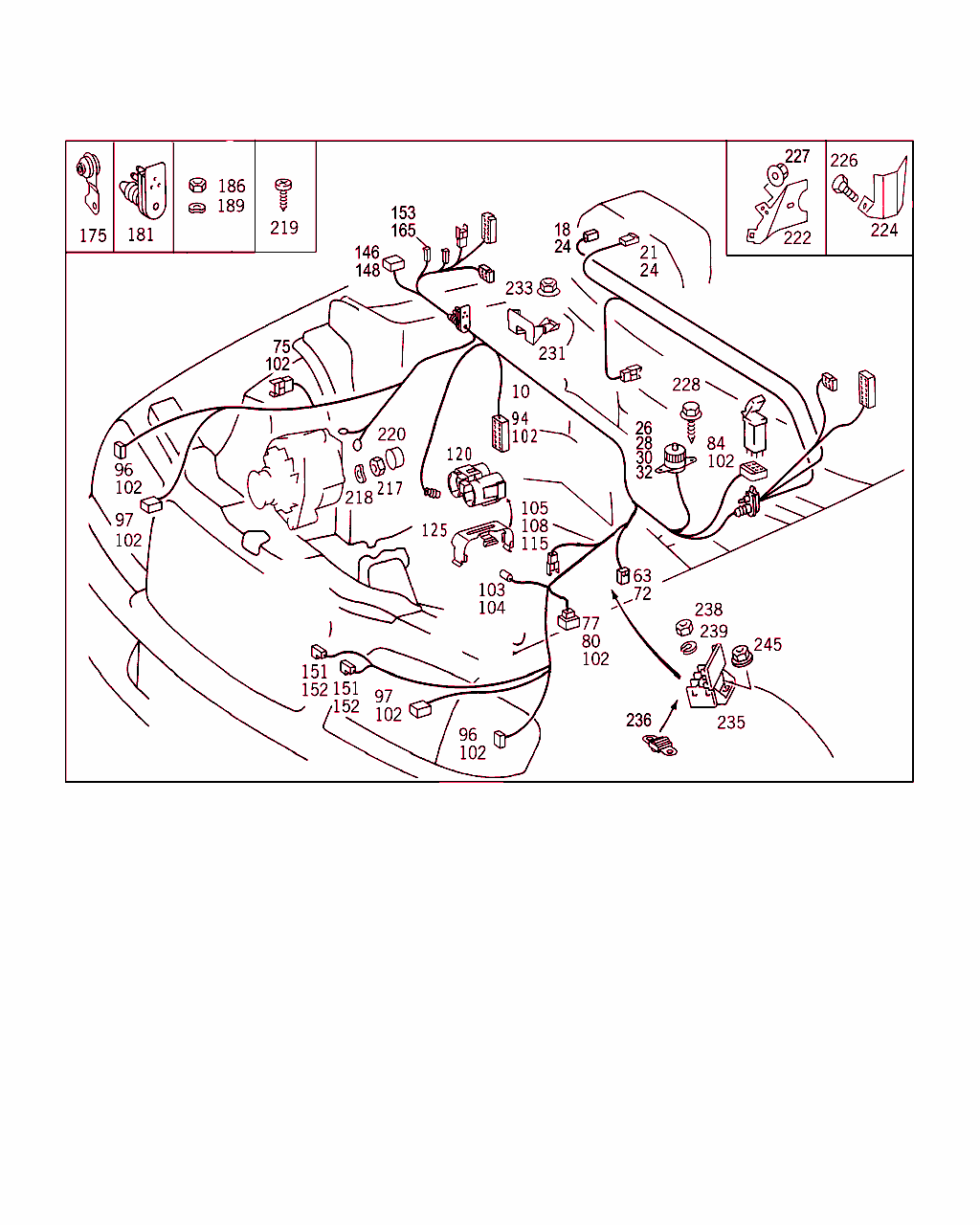

Schema

B54121000047.070511

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 202 440 59 32
ケーブル・ハーネス
エンジン・ケーブル・ハーネス、ボディ側

ﾌｯﾄﾉｰﾄ解説
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 F 894084 (コード 809 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
10 A 202 440 31 09
ケーブル・ハーネス
エンジン・ケーブル・ハーネス、ボディ側

ﾌｯﾄﾉｰﾄ解説
[800]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 894084
例外: コード 809
その他 F 894083 (コード 800 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
18 A 210 545 14 28
クラッチ
インストルメント・クラスタ 		001
21 A 210 545 16 28
プラグ
インストルメント・クラスタ 		001
24 A 008 545 55 26
コンタクト・ソケット NB
26 A 202 545 01 26
ダイアグノシス・ソケット
ダイアグノシス・ソケット 		001
28 A 202 545 05 03
カバー
ダイアグノシス・ソケット 		001
30 A 008 997 66 81
グロメット
ダイアグノシス・ソケット 		001
32 A 003 545 48 26
ソケット・スリーブ
1 MM 		NB
63 A 014 545 01 28
ハウジング
フロント・ウインドウ・ウォッシャ・ノズル・ ヒータ 		001
72 A 002 545 99 26
コンタクト・ソケット
2,5 MM 		NB
75 A 011 545 71 28
ハウジング
クーラント・レベル・インジケータ 		001
77 A 007 545 54 26
ハウジング
チャコール・フィルタ 		001
80 A 000 545 28 39
バンドル・シーリング
TO 007 545 54 26 		001
84 A 015 545 30 28
ハウジング
過電圧保護 		001
94 A 006 545 80 28
コンタクトサポート
エンジン・ケーブル・ハーネス・コネクタ 		001
96 A 011 545 01 28
電動クラッチ
ターン・シグナル・ランプ 		002
96 A 011 545 01 28
電動クラッチ
追加ウォータ・ポンプ:2 ピン 		001
97 A 011 545 50 28
ハウジング
ヘッドランプ 		002
102 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
102 A 005 545 68 26
コンタクト・スプリング
0,5-1,0 MM2, TO 007 545 54 26 		NB
103 A 202 540 71 81
クラッチ
コンプレッサ 		001
104 A 009 545 21 26
コンタクト・ソケット
0.5-1.0 MM2 		NB
105 A 008 545 08 28
ハウジング
ウインドウ・ウォッシャのウォッシャ液レベル 		001
105 A 008 545 08 28
ハウジング
ブレーキ・オイル・コントロール プレーキ・パッド摩耗インジケータ、2 ピン 		NB
108 A 008 545 11 28
カバー
TO 008 545 08 28 		NB
115 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
146 A 019 545 82 28
プラグ
ランプ・モニタ装置、10 ピン 		001
148 A 004 545 53 26
フラット・ソケット・スリーブ
1.5-2.5 MM2 		NB
148 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 		NB
151 A 000 546 11 45
絶縁スリーブ
ホーン 		004
152 A 000 546 83 40
ソケット・スリーブ
ホーン 		004
153 A 000 545 47 30
ハウジング
ヒューズ・ボックス
"F1" 		001
165 A 006 545 36 26
コンタクト・スプリング
ヒューズ・ボックス、1ピン
0.35-1.0 MM2 		NB
165 A 006 545 37 26
コンタクト・スプリング
ヒューズ・ボックス、1ピン
1.5-2.5 MM2 		NB
165 A 006 545 72 26
コンタクト・スプリング
ヒューズ・ボックス、1ピン
2.5-4.0 MM2 		NB
165 A 006 545 73 26
コンタクト・スプリング
ヒューズ・ボックス、2ピン
0.5-1.0 MM2 		NB
165 A 006 545 70 26
コンタクト・スプリング
ヒューズ・ボックス、2ピン
1.5-2.5 MM2 		NB
165 A 007 545 13 26
コンタクト・スプリング
ヒューズ・ボックス、2ピン
4.0-6.0 MM2 		NB
165 A 008 545 79 26
コンタクト・スプリング
2.5-4.0 MM2 		NB
165 A 006 545 71 26
コンタクト・スプリング
1,5 - 2,5 MM2 		NB
165 A 006 545 36 26
コンタクト・スプリング
0,35 - 1,0 MM2 		NB
175 A 000 159 57 40
ホルダー
オルタネータ・ハーネス 		001
181 A 202 546 00 37
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル 		001
186 N 000934 006007
ナット
アース・ケーブル / ホイール・ハウス 		001
189 N 000137 006204
スプリングワッシャ
アース・ケーブル / ホイール・ハウス 		001
217 N 304032 008006
ヘキサゴン・ナット
ケーブル / オルタネータ 		001
217 N 000934 005008
ナット
ケーブル / オルタネータ 		001
218 N 000137 008204
スプリングワッシャ
ケーブル / オルタネータ 		001
218 N 000137 005203
スプリングワッシャ
ケーブル / オルタネータ 		001
219 N 914128 004200
鉄板ビス
オルタネータ・ケーブル・ハーネス / サイド・メンバ 		001
220 N 913018 013201
保護キャップ

これに変更 A 000 831 09 29 		-
220 A 000 831 09 29
キャップ
ケーブル / オルタネータ 		001
228 N 914128 004300
鉄板ビス
ダイアグノシス・ソケット / ブラケット 		002
231 A 202 545 56 40
ホルダー
ブレーキ・ブースターに 		001
233 N 913023 006001
ナット
ブラケット固定用ツール 		002
235 A 202 546 09 41
ターミナル・ブロック
トリプル

ﾌｯﾄﾉｰﾄ解説
[891]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 809594
F 894083
例外: コード 800
その他 F 894084 (コード 809 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
235 A 002 546 08 41
ターミナル・ブロック
トリプル

ﾌｯﾄﾉｰﾄ解説
[800]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 894084
例外: コード 809
その他 F 894083 (コード 800 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
236 N 000000 000316
ヒューズ・エレメント
200A 		001
238 N 000934 004004
ナット
ケーブル・コネクタのケーブル・ハーネス 		001
239 N 000137 004202
スプリングワッシャ
ケーブル・コネクタのケーブル・ハーネス 		001
245 N 913023 006001
ナット
ターミナル・ブロック / ストラット・ドーム 		002
