一覧

ステーション・ワゴン
202.086 => C 240 JAPAN
M: 112910
GA: 722609, 722698

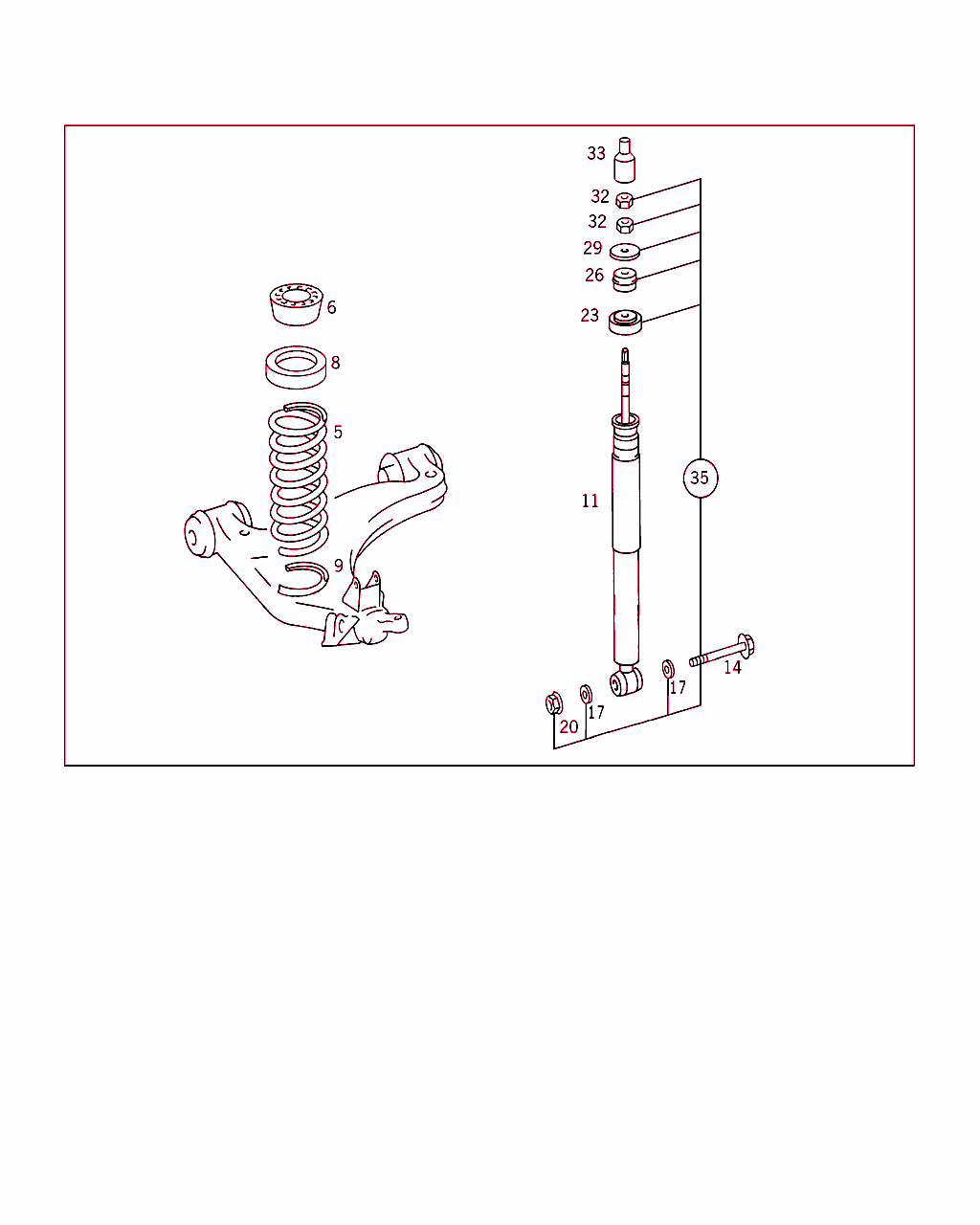

Schema

B32015000027.120523

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 321 15 04
フロント・スプリング
必要に応じて

ﾌｯﾄﾉｰﾄ解説
[002]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         40                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         48                     221、222        運転席　　　　電動調整式 2　　　　　　　　　　　　　　　　　　　　　
  202.086         54                     481            ボディ・　　　アンダ・ガード (スチール・パネル)　　　　　　　  1
  202.087         53                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         43                     955            エレガンス                             1
  202.089         57                     471            アクセレレーション・スキッド・コントロール             1
                                         480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -46                           202 321 15 04               210 321 04 84
      47-50                           202 321 15 04               210 321 05 84
                                                                                                                             .
      51-54                           202 321 19 04               210 321 02 84
      55-59                           202 321 19 04               210 321 03 84
      60-64                           202 321 19 04               210 321 04 84
      65-                             202 321 19 04               210 321 05 84
==============================================================================================================================
          フロント・スプリングの表 ラバー・プレート 「スポーツ・サスペンション」 　　　　　　　　　　　　　　　　コード653/654/956/959
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      フロント・スプリング　                   パッド　　　　
        -47                           210 321 12 04               210 321 02 84
      48-52                           210 321 12 04               210 321 03 84
      53-57                           210 321 12 04               210 321 04 84
      58-61                           210 321 12 04               210 321 05 84
                                                                                                                             .
      62-66                           202 321 18 04               210 321 02 84
      67-                             202 321 18 04               210 321 03 84
==============================================================================================================================
[130]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -(653/654)
ｺｰﾄﾞ日付指定名称
[653]19951002スポーツ・シャーシ、アルミ・ホイール 8 穴付き
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
 		002
5 A 202 321 19 04
フロント・スプリング
必要に応じて

ﾌｯﾄﾉｰﾄ解説
[002]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         40                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         48                     221、222        運転席　　　　電動調整式 2　　　　　　　　　　　　　　　　　　　　　
  202.086         54                     481            ボディ・　　　アンダ・ガード (スチール・パネル)　　　　　　　  1
  202.087         53                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         43                     955            エレガンス                             1
  202.089         57                     471            アクセレレーション・スキッド・コントロール             1
                                         480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -46                           202 321 15 04               210 321 04 84
      47-50                           202 321 15 04               210 321 05 84
                                                                                                                             .
      51-54                           202 321 19 04               210 321 02 84
      55-59                           202 321 19 04               210 321 03 84
      60-64                           202 321 19 04               210 321 04 84
      65-                             202 321 19 04               210 321 05 84
==============================================================================================================================
          フロント・スプリングの表 ラバー・プレート 「スポーツ・サスペンション」 　　　　　　　　　　　　　　　　コード653/654/956/959
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      フロント・スプリング　                   パッド　　　　
        -47                           210 321 12 04               210 321 02 84
      48-52                           210 321 12 04               210 321 03 84
      53-57                           210 321 12 04               210 321 04 84
      58-61                           210 321 12 04               210 321 05 84
                                                                                                                             .
      62-66                           202 321 18 04               210 321 02 84
      67-                             202 321 18 04               210 321 03 84
==============================================================================================================================
[130]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -(653/654)
ｺｰﾄﾞ日付指定名称
[653]19951002スポーツ・シャーシ、アルミ・ホイール 8 穴付き
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
 		002
5 A 210 321 12 04
フロント・スプリング
必要に応じて

ﾌｯﾄﾉｰﾄ解説
[002]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         40                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         48                     221、222        運転席　　　　電動調整式 2　　　　　　　　　　　　　　　　　　　　　
  202.086         54                     481            ボディ・　　　アンダ・ガード (スチール・パネル)　　　　　　　  1
  202.087         53                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         43                     955            エレガンス                             1
  202.089         57                     471            アクセレレーション・スキッド・コントロール             1
                                         480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -46                           202 321 15 04               210 321 04 84
      47-50                           202 321 15 04               210 321 05 84
                                                                                                                             .
      51-54                           202 321 19 04               210 321 02 84
      55-59                           202 321 19 04               210 321 03 84
      60-64                           202 321 19 04               210 321 04 84
      65-                             202 321 19 04               210 321 05 84
==============================================================================================================================
          フロント・スプリングの表 ラバー・プレート 「スポーツ・サスペンション」 　　　　　　　　　　　　　　　　コード653/654/956/959
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      フロント・スプリング　                   パッド　　　　
        -47                           210 321 12 04               210 321 02 84
      48-52                           210 321 12 04               210 321 03 84
      53-57                           210 321 12 04               210 321 04 84
      58-61                           210 321 12 04               210 321 05 84
                                                                                                                             .
      62-66                           202 321 18 04               210 321 02 84
      67-                             202 321 18 04               210 321 03 84
==============================================================================================================================
[130]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 653/654/956/959
ｺｰﾄﾞ日付指定名称
[653]19951002スポーツ・シャーシ、アルミ・ホイール 8 穴付き
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
[956]19951002装備パッケージ：スポーツ
[959]19951002装備パッケージ：エスプリ
 		002
5 A 202 321 18 04
フロント・スプリング
必要に応じて

ﾌｯﾄﾉｰﾄ解説
[002]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         40                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         48                     221、222        運転席　　　　電動調整式 2　　　　　　　　　　　　　　　　　　　　　
  202.086         54                     481            ボディ・　　　アンダ・ガード (スチール・パネル)　　　　　　　  1
  202.087         53                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         43                     955            エレガンス                             1
  202.089         57                     471            アクセレレーション・スキッド・コントロール             1
                                         480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -46                           202 321 15 04               210 321 04 84
      47-50                           202 321 15 04               210 321 05 84
                                                                                                                             .
      51-54                           202 321 19 04               210 321 02 84
      55-59                           202 321 19 04               210 321 03 84
      60-64                           202 321 19 04               210 321 04 84
      65-                             202 321 19 04               210 321 05 84
==============================================================================================================================
          フロント・スプリングの表 ラバー・プレート 「スポーツ・サスペンション」 　　　　　　　　　　　　　　　　コード653/654/956/959
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      フロント・スプリング　                   パッド　　　　
        -47                           210 321 12 04               210 321 02 84
      48-52                           210 321 12 04               210 321 03 84
      53-57                           210 321 12 04               210 321 04 84
      58-61                           210 321 12 04               210 321 05 84
                                                                                                                             .
      62-66                           202 321 18 04               210 321 02 84
      67-                             202 321 18 04               210 321 03 84
==============================================================================================================================
[130]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 653/654
ｺｰﾄﾞ日付指定名称
[653]19951002スポーツ・シャーシ、アルミ・ホイール 8 穴付き
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
 		002
6 A 210 321 01 95
サポート
左および右 		002
8 A 210 321 02 84
シム
必要に応じて、突起数、
2 (9 MM)

ﾌｯﾄﾉｰﾄ解説
[002]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         40                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         48                     221、222        運転席　　　　電動調整式 2　　　　　　　　　　　　　　　　　　　　　
  202.086         54                     481            ボディ・　　　アンダ・ガード (スチール・パネル)　　　　　　　  1
  202.087         53                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         43                     955            エレガンス                             1
  202.089         57                     471            アクセレレーション・スキッド・コントロール             1
                                         480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -46                           202 321 15 04               210 321 04 84
      47-50                           202 321 15 04               210 321 05 84
                                                                                                                             .
      51-54                           202 321 19 04               210 321 02 84
      55-59                           202 321 19 04               210 321 03 84
      60-64                           202 321 19 04               210 321 04 84
      65-                             202 321 19 04               210 321 05 84
==============================================================================================================================
          フロント・スプリングの表 ラバー・プレート 「スポーツ・サスペンション」 　　　　　　　　　　　　　　　　コード653/654/956/959
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      フロント・スプリング　                   パッド　　　　
        -47                           210 321 12 04               210 321 02 84
      48-52                           210 321 12 04               210 321 03 84
      53-57                           210 321 12 04               210 321 04 84
      58-61                           210 321 12 04               210 321 05 84
                                                                                                                             .
      62-66                           202 321 18 04               210 321 02 84
      67-                             202 321 18 04               210 321 03 84
==============================================================================================================================
 		002
8 A 210 321 03 84
シム
必要に応じて、突起数、
3 (13 MM)

ﾌｯﾄﾉｰﾄ解説
[002]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         40                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         48                     221、222        運転席　　　　電動調整式 2　　　　　　　　　　　　　　　　　　　　　
  202.086         54                     481            ボディ・　　　アンダ・ガード (スチール・パネル)　　　　　　　  1
  202.087         53                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         43                     955            エレガンス                             1
  202.089         57                     471            アクセレレーション・スキッド・コントロール             1
                                         480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -46                           202 321 15 04               210 321 04 84
      47-50                           202 321 15 04               210 321 05 84
                                                                                                                             .
      51-54                           202 321 19 04               210 321 02 84
      55-59                           202 321 19 04               210 321 03 84
      60-64                           202 321 19 04               210 321 04 84
      65-                             202 321 19 04               210 321 05 84
==============================================================================================================================
          フロント・スプリングの表 ラバー・プレート 「スポーツ・サスペンション」 　　　　　　　　　　　　　　　　コード653/654/956/959
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      フロント・スプリング　                   パッド　　　　
        -47                           210 321 12 04               210 321 02 84
      48-52                           210 321 12 04               210 321 03 84
      53-57                           210 321 12 04               210 321 04 84
      58-61                           210 321 12 04               210 321 05 84
                                                                                                                             .
      62-66                           202 321 18 04               210 321 02 84
      67-                             202 321 18 04               210 321 03 84
==============================================================================================================================
 		002
8 A 210 321 04 84
シム
必要に応じて、突起数、
4 (17 MM)

ﾌｯﾄﾉｰﾄ解説
[002]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         40                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         48                     221、222        運転席　　　　電動調整式 2　　　　　　　　　　　　　　　　　　　　　
  202.086         54                     481            ボディ・　　　アンダ・ガード (スチール・パネル)　　　　　　　  1
  202.087         53                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         43                     955            エレガンス                             1
  202.089         57                     471            アクセレレーション・スキッド・コントロール             1
                                         480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -46                           202 321 15 04               210 321 04 84
      47-50                           202 321 15 04               210 321 05 84
                                                                                                                             .
      51-54                           202 321 19 04               210 321 02 84
      55-59                           202 321 19 04               210 321 03 84
      60-64                           202 321 19 04               210 321 04 84
      65-                             202 321 19 04               210 321 05 84
==============================================================================================================================
          フロント・スプリングの表 ラバー・プレート 「スポーツ・サスペンション」 　　　　　　　　　　　　　　　　コード653/654/956/959
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      フロント・スプリング　                   パッド　　　　
        -47                           210 321 12 04               210 321 02 84
      48-52                           210 321 12 04               210 321 03 84
      53-57                           210 321 12 04               210 321 04 84
      58-61                           210 321 12 04               210 321 05 84
                                                                                                                             .
      62-66                           202 321 18 04               210 321 02 84
      67-                             202 321 18 04               210 321 03 84
==============================================================================================================================
 		002
8 A 210 321 05 84
シム
必要に応じて、突起数、
5 (21 MM)

ﾌｯﾄﾉｰﾄ解説
[002]
フロント・スプリングを決定するために、以下の表の                                       それぞれのモデルおよび取り付けられたオプション装備の
点数を加えます
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  202.080         40                     414            スライディング・ルーフ　　　　　　　　　　　　　　　　　　　　　  3
  202.083         48                     221、222        運転席　　　　電動調整式 2　　　　　　　　　　　　　　　　　　　　　
  202.086         54                     481            ボディ・　　　アンダ・ガード (スチール・パネル)　　　　　　　  1
  202.087         53                     810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
  202.088         43                     955            エレガンス                             1
  202.089         57                     471            アクセレレーション・スキッド・コントロール             1
                                         480            レベル・　　　コントロール　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        フロント・スプリングの表　　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              フロント・スプリング　                   パッド　　　　
 ノーマル・サスペンション　　　　
  SUSPENSION
        -46                           202 321 15 04               210 321 04 84
      47-50                           202 321 15 04               210 321 05 84
                                                                                                                             .
      51-54                           202 321 19 04               210 321 02 84
      55-59                           202 321 19 04               210 321 03 84
      60-64                           202 321 19 04               210 321 04 84
      65-                             202 321 19 04               210 321 05 84
==============================================================================================================================
          フロント・スプリングの表 ラバー・プレート 「スポーツ・サスペンション」 　　　　　　　　　　　　　　　　コード653/654/956/959
==============================================================================================================================
 点数の合計　　　　　　　　　　　                      フロント・スプリング　                   パッド　　　　
        -47                           210 321 12 04               210 321 02 84
      48-52                           210 321 12 04               210 321 03 84
      53-57                           210 321 12 04               210 321 04 84
      58-61                           210 321 12 04               210 321 05 84
                                                                                                                             .
      62-66                           202 321 18 04               210 321 02 84
      67-                             202 321 18 04               210 321 03 84
==============================================================================================================================
 		002
9 A 202 321 00 36
サポート 002
11 A 202 320 23 30
ショック・アブソーバ

これに変更 A 202 323 45 00
• +002 A 202 320 02 56
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -654
ｺｰﾄﾞ日付指定名称
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
 		-
11 A 202 323 45 00
ショック・アブソーバ

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降: F 470101
[080]
固定用ツールは供給範囲に含まれていません、別で                                        注文してください
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -654
ｺｰﾄﾞ日付指定名称
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
 		002
11 A 202 320 22 30
ショック・アブソーバ

これに変更 A 202 323 46 00
• +002 A 202 320 02 56
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 654
ｺｰﾄﾞ日付指定名称
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
 		-
11 A 202 323 46 00
ショック・アブソーバ

ﾌｯﾄﾉｰﾄ解説
[080]
固定用ツールは供給範囲に含まれていません、別で                                        注文してください
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 654
ｺｰﾄﾞ日付指定名称
[654]19951002スポーツ・シャーシ、AMG アルミ・ホイール 5 穴付き
 		002
14 N 000960 010058
ボルト
ロワ・コントロール・アームに取り付けるショック・アブソーバ
M 10X1X60

これに変更 N 308676 010017 		002
14 N 308676 010017
6角ボルト
ロワ・コントロール・アームに取り付けるショック・アブソーバ
M 10X1X60

これに変更 N 910105 010003
• +001 N 913023 010002 		002
14 N 910105 010003
6角ボルト
ロワ・コントロール・アームに取り付けるショック・アブソーバ
M 10X60 		002
17 N 000125 010532
ウインドウ
ロワ・コントロール・アームに取り付けるショック・アブソーバ 		004
20 N 910113 010003
ヘキサゴン・ナット
ロワ・コントロール・アームに取り付けるショック・アブソーバ
M 10X1

これに変更 N 913023 010002
• +001 N 910105 010003 		002
20 N 913023 010002
ナット
ロワ・コントロール・アームに取り付けるショック・アブソーバ
M 10 		002
23 A 202 326 04 68
ラバー・バッファ
ショック・アブソーバ / フレーム 		002
26 A 202 326 01 68
ラバー・バッファ
ショック・アブソーバ / フレーム 		002
29 A 202 326 00 76
ウインドウ
ショック・アブソーバ / フレーム 		002
32 N 308673 010000
ヘキサゴン・ナット
ショック・アブソーバ / フレーム
M 10X1 		004
33 A 170 323 01 38
ダスト・キャップ
ショック・アブソーバ / フレーム
SW 17 		002
33 A 170 323 02 38
ダスト・キャップ
ショック・アブソーバ / フレーム
SW 16 		002
35 A 202 320 02 56
リペア・キット
フロント・ショック・アブソーバ・マウント 		002
