一覧

Cクーペ
204.349 => C 180 CGI / C 180
M: 271820
GM: 711653, 711655, 716607
GA: 722997

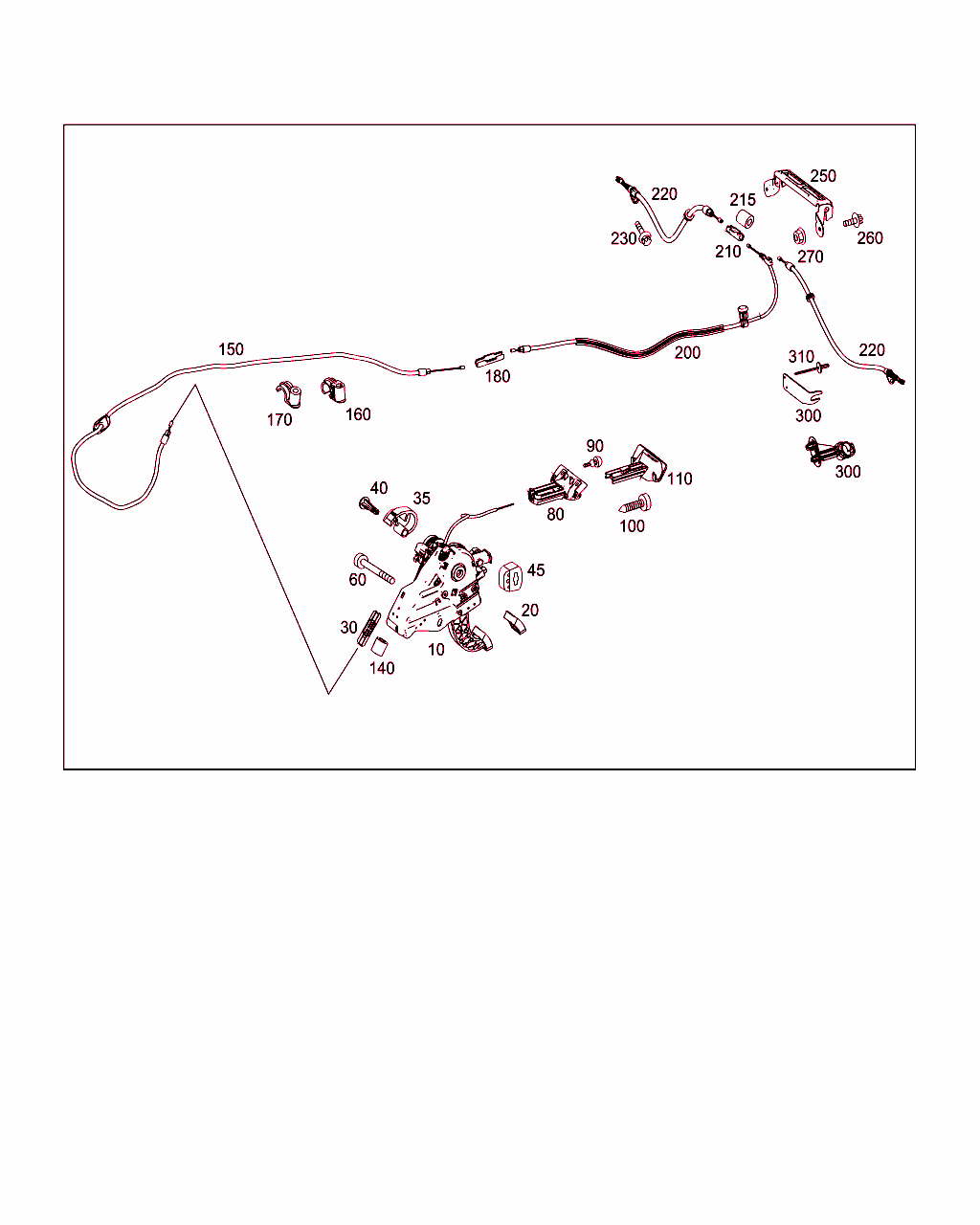

Schema

B42145000090.140825

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 420 09 84
パーキングブレーキ

これに変更 A 204 420 15 84

ﾌｯﾄﾉｰﾄ解説
[002]
注意、固定用ツールを交換します / 整備文献に注意します。
 		001 L
10 A 204 420 15 84
パーキングブレーキ

ﾌｯﾄﾉｰﾄ解説
[002]
注意、固定用ツールを交換します / 整備文献に注意します。
 		001 L
10 A 204 420 03 84
パーキングブレーキ

これに変更 A 204 420 12 84

ﾌｯﾄﾉｰﾄ解説
[002]
注意、固定用ツールを交換します / 整備文献に注意します。
 		001 R
10 A 204 420 12 84
パーキングブレーキ

ﾌｯﾄﾉｰﾄ解説
[002]
注意、固定用ツールを交換します / 整備文献に注意します。
 		001 R
10 A 204 420 09 84
パーキングブレーキ

これに変更 A 204 420 15 84

ﾌｯﾄﾉｰﾄ解説
[002]
注意、固定用ツールを交換します / 整備文献に注意します。
[012]
注意: ブレーキ・ペダル・カバーを一緒に注文してください。　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950/952/P52
ｺｰﾄﾞ日付指定名称
[950]20031124スポーツ・パッケージ AMG
[952]20040909スポーツ・パッケージ
[P52]20040803オレンジ・アート・エディション
 		001 L
10 A 204 420 15 84
パーキングブレーキ

ﾌｯﾄﾉｰﾄ解説
[002]
注意、固定用ツールを交換します / 整備文献に注意します。
[012]
注意: ブレーキ・ペダル・カバーを一緒に注文してください。　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950/952/P52
ｺｰﾄﾞ日付指定名称
[950]20031124スポーツ・パッケージ AMG
[952]20040909スポーツ・パッケージ
[P52]20040803オレンジ・アート・エディション
 		001 L
10 A 204 420 03 84
パーキングブレーキ

これに変更 A 204 420 12 84

ﾌｯﾄﾉｰﾄ解説
[002]
注意、固定用ツールを交換します / 整備文献に注意します。
[012]
注意: ブレーキ・ペダル・カバーを一緒に注文してください。　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950/952/P52
ｺｰﾄﾞ日付指定名称
[950]20031124スポーツ・パッケージ AMG
[952]20040909スポーツ・パッケージ
[P52]20040803オレンジ・アート・エディション
 		001 R
10 A 204 420 12 84
パーキングブレーキ

ﾌｯﾄﾉｰﾄ解説
[002]
注意、固定用ツールを交換します / 整備文献に注意します。
[012]
注意: ブレーキ・ペダル・カバーを一緒に注文してください。　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950/952/P52
ｺｰﾄﾞ日付指定名称
[950]20031124スポーツ・パッケージ AMG
[952]20040909スポーツ・パッケージ
[P52]20040803オレンジ・アート・エディション
 		001 R
20 A 124 427 03 82
カバー
足踏式パーキング・ブレーキ 		001
20 A 203 430 00 84
カバー
足踏式パーキング・ブレーキ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950/952/P52
ｺｰﾄﾞ日付指定名称
[950]20031124スポーツ・パッケージ AMG
[952]20040909スポーツ・パッケージ
[P52]20040803オレンジ・アート・エディション
 		001
30 A 000 992 81 50
ケーブル用スリーブ 001
35 A 203 427 03 28
デテント 001
40 A 202 427 07 74
ピン
キャッチ固定部 		001
45 A 202 427 01 27
ストッパ
ペダル 		001
60 N 000000 004302
6角丸頭ボルト
足踏式パーキング・ブレーキ固定用ツール
M8X30

これに変更 A 011 990 58 04

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002 L
60 A 011 990 58 04
平頭ボルト(6角穴付き)
足踏式パーキング・ブレーキ固定用ツール
M8X35 		002 L
60 N 000000 004685
6角ボルト
足踏式パーキング・ブレーキ固定用ツール
M8X25 		002 R
80 A 204 420 01 77
ガイド 001
90 A 202 427 00 27
ストッパ 002
100 N 000000 000888
鉄板ビス
インストルメント・パネルに取り付けるガイド
4.2X19 		002
110 A 204 427 00 20
グリップ
トリガ・グリップ 		001 L
110 A 204 427 00 20
グリップ
トリガ・グリップ 		001 R
140 A 204 429 00 46
エラストマ成形ピース 001
150 A 204 420 14 85
ブレーキ・ケーブル
フロント 		001 L
150 A 204 420 13 85
ブレーキ・ケーブル
フロント 		001 R
160 A 000 995 57 20
ケーブル・ホルダ
フロント・ケーブルをトンネルに取り付ける 		003 L
160 A 000 995 57 20
ケーブル・ホルダ
フロント・ケーブルをトンネルに取り付ける 		004 R
170 A 000 995 50 20
マウンティング・クランプ
フロント・ケーブルをファイヤウォールに取り付ける 		002 L
180 A 171 427 00 56
接続 001
200 A 204 420 10 85
ブレーキ・ケーブル
後部 		001
210 A 171 427 00 56
接続 001
215 A 204 429 00 46
エラストマ成形ピース 001
220 A 204 420 09 85
ブレーキ・ケーブル
左および右

これに変更 A 204 420 25 85 		002
220 A 204 420 25 85
ブレーキ・ケーブル
左および右 		002
230 N 000000 001418
6角丸頭ボルト
ブレーキ・ケーブルをホイール・キャリアに取り付ける
M8X16 		002
250 A 204 421 00 06
キャリア
リヤ・アクスル・サポートに 		001
260 N 000000 000276
6角丸頭ボルト
マウントをリヤ・アクスルに取り付ける
M8X20 		002
270 N 000000 003175
ナット
マウントをリヤ・アクスルに取り付ける
M8 		002
300 A 204 427 00 41
ホルダー
左

[013]まで ｼｬｼ: G 078315 => まで 日付: 08/01/2013
 		001
300 A 204 427 02 41
ホルダー
左

[014]から ｼｬｼ: G 078316 => から 日付: 08/01/2013
 		001
300 A 204 427 01 41
ホルダー
右

[013]まで ｼｬｼ: G 078315 => まで 日付: 08/01/2013
 		001
300 A 204 427 02 41
ホルダー
右

[014]から ｼｬｼ: G 078316 => から 日付: 08/01/2013
 		001
310 A 003 990 36 97
リベット
ブラケット / アクスル・サポート 		004
