一覧

Cクーペ
204.377 => C 63 AMG
M: 156985
GA: 722907, 722930

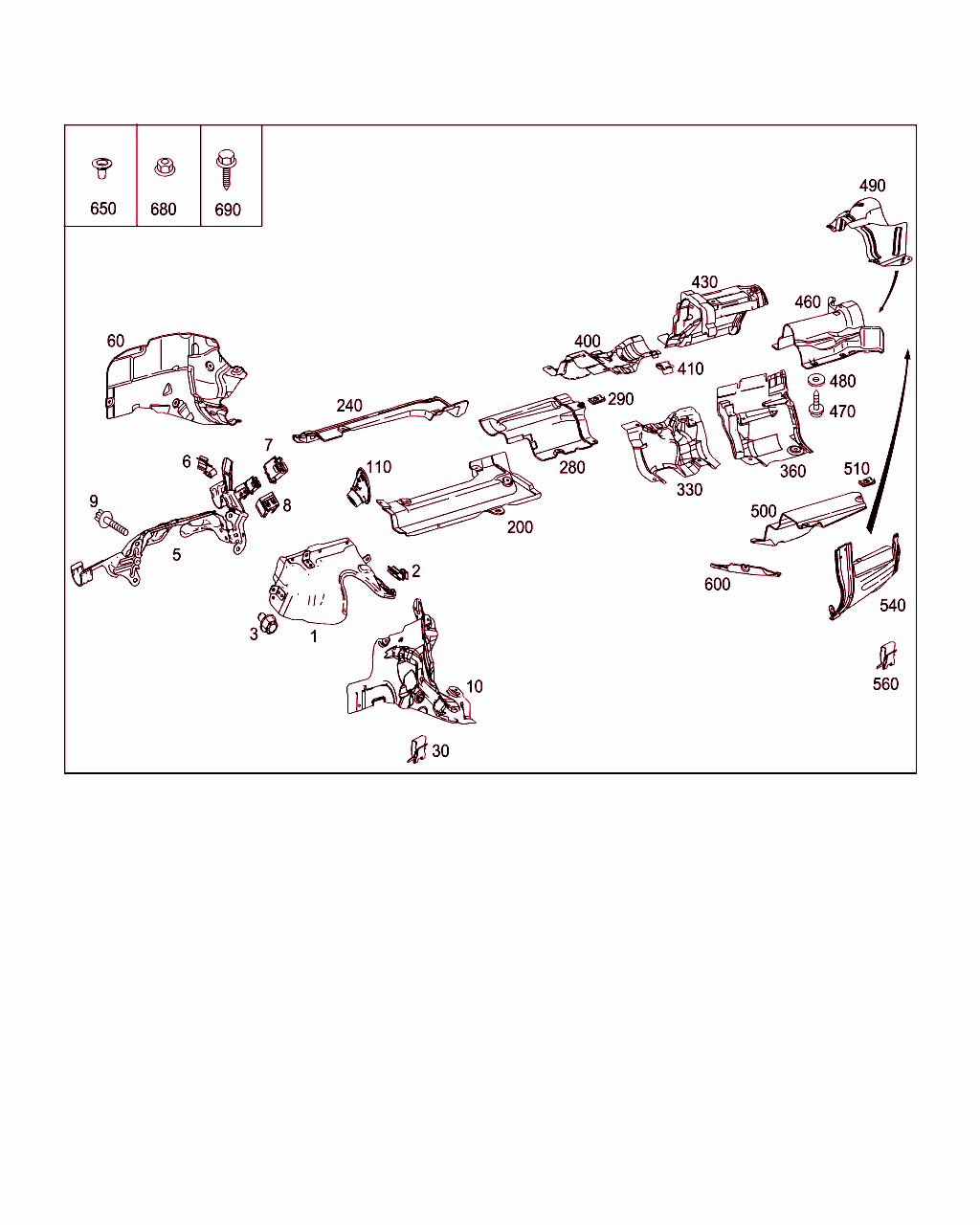

Schema

B49300000610.110719

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 680 40 22
シールド
ファイヤウォール左側 		001 L
10 A 204 682 93 71
シールド
ファイヤウォール左側

[008]から ｼｬｼ: F 562840 => から 日付: 31/08/2010
 		001 R
30 A 000 991 14 70
スプリング・クリップ
ステアリングの上部の開口部に取り付ける 		001 L
30 A 002 994 93 45
ヒューズ
ステアリング下側の開口部へ
4,8MM 		002 L
60 A 204 682 91 71
シールド
ファイヤ・ウォール右側に取り付け

これに変更 A 204 682 02 72 		001 L
60 A 204 682 02 72
シールド
ファイヤ・ウォール右側に取り付け 		001 L
60 A 204 680 00 22
シールド
ファイヤ・ウォール右側に取り付け

[009]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
 		001 R
60 A 204 680 51 22
シールド
ファイヤ・ウォール右側に取り付け

[010]から ｼｬｼ: F 849448 => から 日付: 08/01/2012
 		001 R
110 A 204 682 85 71
シールド
ステアリング・ジョイント・ブーツ

[011]から ｼｬｼ: F 173341 => から 日付: 17/04/2008
 		001 L
110 A 204 682 86 71
シールド
ステアリング・ジョイント・ブーツ

[012]から ｼｬｼ: F 181257 => から 日付: 01/05/2008
 		001 R
200 A 204 682 03 71
シールド
メイン・フロア左側に

[013]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
 		001
200 A 204 682 65 71
シールド
メイン・フロア左側に

[014]から ｼｬｼ: F 849448 => から 日付: 08/01/2012
 		001
240 A 204 682 90 71
シールド
メイン・フロア右側に 		001
280 A 204 680 08 22
シールド
触媒の上

[013]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
 		001
280 A 204 680 49 22
シールド
触媒の上

[014]から ｼｬｼ: F 849448 => から 日付: 08/01/2012
[015]まで ｼｬｼ: G => まで 日付: 14/06/2014
 		001
280 A 204 680 56 00
シールド
触媒の上

[016]から ｼｬｼ: G => から 日付: 14/06/2014
 		001
290 A 002 994 93 45
ヒューズ
シールドに
4,8MM 		001
330 A 204 682 69 71
シールド
右フロント・センタ・マフラ上へ 		001
360 A 204 680 21 22
シールド
左リヤ・センタ・マフラ上へ 		001
400 A 204 680 28 22
シールド
右フロント・センタ・マフラ上へ

これに変更 A 204 680 55 00 		001
400 A 204 680 55 00
シールド
右フロント・センタ・マフラ上へ 		001
410 A 000 991 14 70
スプリング・クリップ
シールドに 		001
430 A 204 680 22 22
シールド
右リヤ・センタ・マフラ上へ 		001
460 A 204 470 12 47
シールド・プレート
フューエル・タンクの下側 		001
470 A 001 984 63 29
6角丸頭ボルト
フューエル・タンク・シールド・プレート・マウント
5X12

ﾌｯﾄﾉｰﾄ解説
[019]
注意 : 必ずワッシャも同時に注文します。
 		004
480 N 000000 003895
ウインドウ
フューエル・タンク・シールド・プレート・マウント 		004
500 A 204 682 81 71
シールド
左リヤ・マフラ内側 		001
500 A 204 682 84 71
シールド
右リヤ・マフラ内側 		001
540 A 204 680 01 22
シールド
左リヤ・マフラ、外側 		001
540 A 204 680 02 22
シールド
右リヤ・マフラ、外側 		001
560 A 000 991 14 70
スプリング・クリップ
リヤ・マフラ・シールドをバンパ上部へ取り付けるため 		002
600 A 204 682 45 71
シールド
左スペア・ホイール収納部 		001
600 A 204 682 46 71
シールド
右スペア・ホイール収納部 		001
650 A 210 990 01 50
ヘキサゴン・ナット
シールド・プレートをファイヤウォール右側に取り付ける
5 MM 		006
650 A 210 990 01 50
ヘキサゴン・ナット
シールド・プレートをメイン・フロアに取り付ける
5 MM 		011
650 A 210 990 01 50
ヘキサゴン・ナット
リヤ・マフラ・シールド・マウント
5 MM 		012
680 N 910112 006001
ヘキサゴン・ナット
リヤ・マフラ・シールド・マウント
M6 		004
690 N 000000 001452
鉄板ビス
ステアリング・ラバー・ブーツ・シールド / ファイヤウォール
4.8X13 		001 L
690 N 000000 001452
鉄板ビス
ステアリング・ラバー・ブーツ・シールド / ファイヤウォール
4.8X13 		001 R
690 N 000000 001452
鉄板ビス
触媒の上のシールド・プレートの固定用ツール
4.8X13 		001
