一覧

C クラス・セダン
204.003 => C 250 CDI
M: 651911
GM: 711670
GA: 722646, 722908

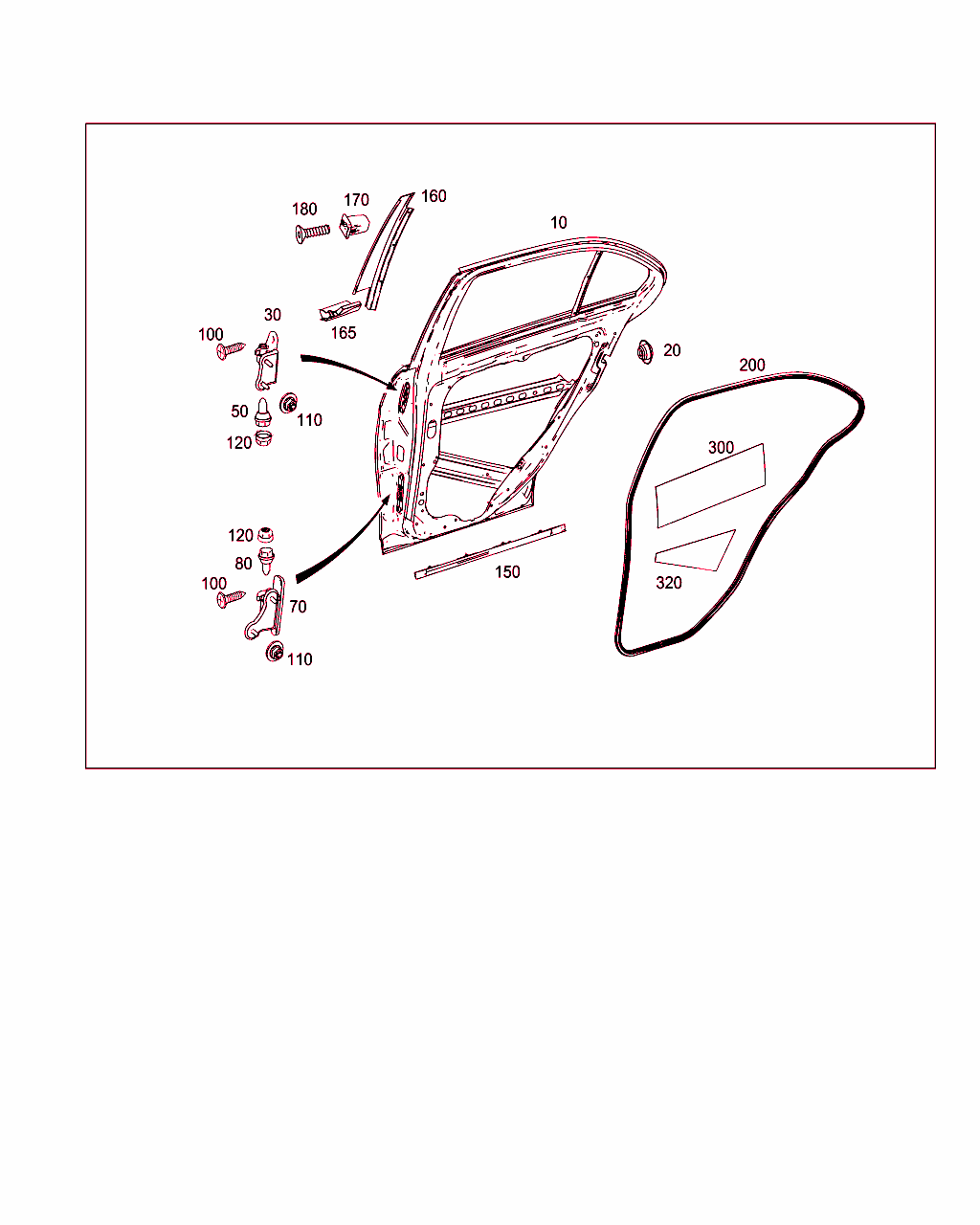

Schema

B73015000093.130213

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 730 01 05
ドア・ホワイト・ボディ/ブラケット
左

これに変更 A 204 730 21 00

[007]まで ｼｬｼ: L 275728 => まで 日付: 24/09/2013
[008]まで ｼｬｼ: R 317177 => まで 日付: 14/09/2013

ﾌｯﾄﾉｰﾄ解説
[009]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
 		001
10 A 204 730 21 00
リヤ・ドア
左

ﾌｯﾄﾉｰﾄ解説
[009]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI98.00-P-0022A#
 		001
10 A 204 730 01 05
ドア・ホワイト・ボディ
左

これに変更 A 204 730 21 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[009]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#

[011]まで ｼｬｼ: L 275728 => まで 日付: 11/10/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 830
ｺｰﾄﾞ日付指定名称
[830]20050721中国仕様
 		001
10 A 204 730 21 00
リヤ・ドア
左

ﾌｯﾄﾉｰﾄ解説
[009]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI98.00-P-0022A#
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 830
ｺｰﾄﾞ日付指定名称
[830]20050721中国仕様
 		001
10 A 204 730 02 05
ドア・ホワイト・ボディ/ブラケット
右

これに変更 A 204 730 22 00

[007]まで ｼｬｼ: L 275728 => まで 日付: 24/09/2013
[008]まで ｼｬｼ: R 317177 => まで 日付: 14/09/2013

ﾌｯﾄﾉｰﾄ解説
[009]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
 		001
10 A 204 730 22 00
リヤ・ドア
右

ﾌｯﾄﾉｰﾄ解説
[009]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI98.00-P-0022A#
 		001
10 A 204 730 02 05
ドア・ホワイト・ボディ
右

これに変更 A 204 730 22 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[009]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#

[011]まで ｼｬｼ: L 275728 => まで 日付: 11/10/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 830
ｺｰﾄﾞ日付指定名称
[830]20050721中国仕様
 		001
10 A 204 730 22 00
リヤ・ドア
右

ﾌｯﾄﾉｰﾄ解説
[009]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
[010]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI98.00-P-0022A#
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 830
ｺｰﾄﾞ日付指定名称
[830]20050721中国仕様
 		001
20 A 000 998 15 50
円形クロージング・プラグ
ロック・シリンダ取付け穴用シール・キャップ、左側 		001
20 A 000 998 15 50
円形クロージング・プラグ
ロック・シリンダ取付け穴用シール・キャップ、右側 		001
30 A 204 730 01 37
ヒンジ
左上部

これに変更 A 204 730 10 37
• +001 A 204 730 12 37

[012]まで ｼｬｼ: A 237125 => まで 日付: 21/10/2008
[013]まで ｼｬｼ: L 020142 => まで 日付: 31/10/2008 (CKD)
[014]まで ｼｬｼ: V 000900 => まで 日付: 31/10/2008 (CKD)
[015]まで ｼｬｼ: F 278485 => まで 日付: 19/10/2008
[016]まで ｼｬｼ: R 068749 => まで 日付: 09/12/2008
 		001
30 A 204 730 10 37
ヒンジ/ブラケット
左上部

[022]から ｼｬｼ: R 068750 => から 日付: 09/12/2008
 		001
30 A 204 730 02 37
ヒンジ
右上部

これに変更 A 204 730 11 37
• +001 A 204 730 13 37

[012]まで ｼｬｼ: A 237125 => まで 日付: 21/10/2008
[013]まで ｼｬｼ: L 020142 => まで 日付: 31/10/2008 (CKD)
[014]まで ｼｬｼ: V 000900 => まで 日付: 31/10/2008 (CKD)
[015]まで ｼｬｼ: F 278485 => まで 日付: 19/10/2008
[016]まで ｼｬｼ: R 068749 => まで 日付: 09/12/2008
 		001
30 A 204 730 11 37
ヒンジ/ブラケット
右上部

[022]から ｼｬｼ: R 068750 => から 日付: 09/12/2008
 		001
50 A 013 990 21 01
フランジ付き6角ボルト/ブラケット
左ヒンジ・ハーフ接続用

[028]まで ｼｬｼ: R 308262 => まで 日付: 19/07/2013
 		001
50 A 019 990 43 01
フランジ付き6角ボルト/ブラケット
左ヒンジ・ハーフ接続用

[034]から ｼｬｼ: R 308263 => から 日付: 19/07/2013
 		001
50 A 013 990 21 01
フランジ付き6角ボルト/ブラケット
右ヒンジ・ハーフ接続用

[028]まで ｼｬｼ: R 308262 => まで 日付: 19/07/2013
 		001
50 A 019 990 43 01
フランジ付き6角ボルト/ブラケット
右ヒンジ・ハーフ接続用

[034]から ｼｬｼ: R 308263 => から 日付: 19/07/2013
 		001
70 A 204 730 03 37
ヒンジ
左下部

これに変更 A 204 730 12 37
• +001 A 204 730 10 37

[012]まで ｼｬｼ: A 237125 => まで 日付: 21/10/2008
[013]まで ｼｬｼ: L 020142 => まで 日付: 31/10/2008 (CKD)
[014]まで ｼｬｼ: V 000900 => まで 日付: 31/10/2008 (CKD)
[015]まで ｼｬｼ: F 278485 => まで 日付: 19/10/2008
[016]まで ｼｬｼ: R 068749 => まで 日付: 09/12/2008
 		001
70 A 204 730 12 37
ヒンジ/ブラケット
左下部

[022]から ｼｬｼ: R 068750 => から 日付: 09/12/2008
 		001
70 A 204 730 04 37
ヒンジ
右下部

これに変更 A 204 730 13 37
• +001 A 204 730 11 37

[012]まで ｼｬｼ: A 237125 => まで 日付: 21/10/2008
[013]まで ｼｬｼ: L 020142 => まで 日付: 31/10/2008 (CKD)
[014]まで ｼｬｼ: V 000900 => まで 日付: 31/10/2008 (CKD)
[015]まで ｼｬｼ: F 278485 => まで 日付: 19/10/2008
[016]まで ｼｬｼ: R 068749 => まで 日付: 09/12/2008
 		001
70 A 204 730 13 37
ヒンジ/ブラケット
右下部

[022]から ｼｬｼ: R 068750 => から 日付: 09/12/2008
 		001
80 A 013 990 21 01
フランジ付き6角ボルト/ブラケット
左ヒンジ・ハーフ接続用

[028]まで ｼｬｼ: R 308262 => まで 日付: 19/07/2013
 		001
80 A 019 990 43 01
フランジ付き6角ボルト/ブラケット
左ヒンジ・ハーフ接続用

[034]から ｼｬｼ: R 308263 => から 日付: 19/07/2013
 		001
80 A 013 990 21 01
フランジ付き6角ボルト/ブラケット
右ヒンジ・ハーフ接続用

[028]まで ｼｬｼ: R 308262 => まで 日付: 19/07/2013
 		001
80 A 019 990 43 01
フランジ付き6角ボルト/ブラケット
右ヒンジ・ハーフ接続用

[034]から ｼｬｼ: R 308263 => から 日付: 19/07/2013
 		001
100 A 230 984 01 29
ボルト
左ドアのヒンジ用
M8X35 		004
100 A 230 984 01 29
ボルト
右ドアのヒンジ用
M8X35 		004
110 A 002 990 84 50
ワッシャ付きナット
左Bピラーのヒンジ用
M8 		004
110 A 002 990 84 50
ワッシャ付きナット
右Bピラーのヒンジ用
M8 		004
120 A 000 987 79 45
シーリング・キャップ
左ボルト・カバー用 		002
120 A 000 987 79 45
シーリング・キャップ
右ボルト・カバー用 		002
150 A 204 690 39 62
プレート/ブラケット
左下部

[008]まで ｼｬｼ: R 317177 => まで 日付: 14/09/2013

ﾌｯﾄﾉｰﾄ解説
[009]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
 		001
150 A 204 690 40 62
プレート/ブラケット
右下部

[008]まで ｼｬｼ: R 317177 => まで 日付: 14/09/2013

ﾌｯﾄﾉｰﾄ解説
[009]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
 		001
160 A 204 690 03 87
トリム・キャップ
左 B ピラー外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953
ｺｰﾄﾞ日付指定名称
[953]20031208クラシック/ 標準装備
 		001
160 A 204 690 04 87
トリム・キャップ
右 B ピラー外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953
ｺｰﾄﾞ日付指定名称
[953]20031208クラシック/ 標準装備
 		001
160 A 204 690 21 87
トリム・キャップ
左 B ピラー外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
20020905装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
20020905装備パッケージ：アヴァンギャルド
 		001
160 A 204 690 22 87
トリム・キャップ
右 B ピラー外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
20020905装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
20020905装備パッケージ：アヴァンギャルド
 		001
165 A 204 737 01 88
カバー
トリム・パネルと左Bピラーのあいだ 		001
165 A 204 737 02 88
カバー
ピラー・モールと右Bピラーのあいだ 		001
170 A 000 998 33 85
スプレッディング・ナット
左カバー固定用ツール 		003
170 A 000 998 33 85
スプレッディング・ナット
右カバー固定用ツール 		003
180 N 000000 004778
ボルト
左カバー固定用ツール 		003
180 N 000000 004778
ボルト
右カバー固定用ツール 		003
200 A 204 727 03 87
ガスケット
ウェザ・ストリップ、左ドア

これに変更 A 204 727 11 87

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
200 A 204 727 11 87
ドア・ウェザ・ストリップ
ウェザ・ストリップ、左ドア

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
200 A 204 727 03 87
ガスケット
ウェザ・ストリップ、右ドア

これに変更 A 204 727 11 87

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
200 A 204 727 11 87
ドア・ウェザ・ストリップ
ウェザ・ストリップ、右ドア

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
300 A 204 682 01 08
ダンパ
左パネルに
500X100MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
300 A 204 682 01 08
ダンパ
パネル右側に
500X100MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
300 A 204 682 04 08
ダンパ
左パネルに
40X20MM 		002
300 A 204 682 04 08
ダンパ
パネル右側に
40X20MM 		002
320 A 204 682 05 08
インシュレータ
左パネルに 		001
320 A 204 682 06 08
インシュレータ
パネル右側に 		001
