一覧

C クラス、ステーション・ワゴン
204.249 => C 180 CGI BlueEFFICIENCY / C 180
M: 271820
GM: 711653, 711655, 716607, 716612
GA: 722696, 722997

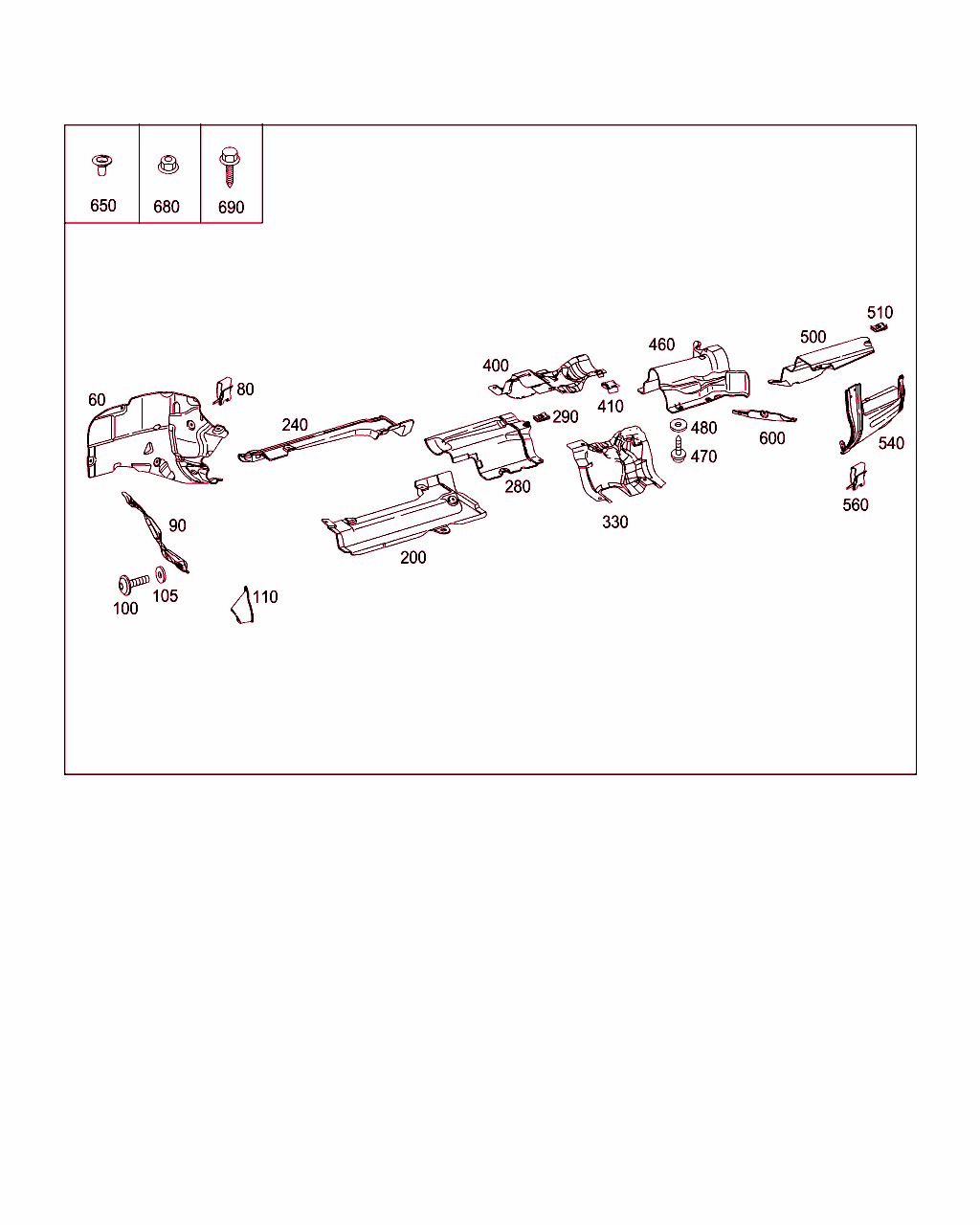

Schema

B49300000571.110420

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
60 A 204 682 80 71
シールド
ファイヤ・ウォール右側に取り付け

これに変更 A 204 682 91 71 		001 L
60 A 204 682 91 71
シールド
ファイヤ・ウォール右側に取り付け

これに変更 A 204 682 02 72 		001 L
60 A 204 682 02 72
シールド
ファイヤ・ウォール右側に取り付け 		001 L
60 A 204 680 34 22
シールド
ファイヤ・ウォール右側に取り付け

これに変更 A 204 680 00 22

[005]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
 		001 R
60 A 204 680 00 22
シールド
ファイヤ・ウォール右側に取り付け

[005]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
 		001 R
60 A 204 680 51 22
シールド
ファイヤ・ウォール右側に取り付け

[006]から ｼｬｼ: F 849448 => から 日付: 08/01/2012
 		001 R
80 A 000 991 14 70
スプリング・クリップ
ステアリングの上部の開口部に取り付ける

[007]まで ｼｬｼ: F 562839 => まで 日付: 31/08/2010
 		001 R
80 A 002 994 93 45
ヒューズ
ステアリング下側の開口部へ
4,8MM

[007]まで ｼｬｼ: F 562839 => まで 日付: 31/08/2010
 		001 R
110 A 204 682 86 71
シールド
ステアリング・ジョイント・ブーツ

[009]から ｼｬｼ: F 181257 => から 日付: 01/05/2008
 		001 R
200 A 204 682 03 71
シールド
メイン・フロア左側に

[010]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
 		001
200 A 204 682 65 71
シールド
メイン・フロア左側に

[011]から ｼｬｼ: F 849448 => から 日付: 08/01/2012
 		001
240 A 204 682 79 71
シールド
メイン・フロア右側に

これに変更 A 204 682 90 71

[012]から ｼｬｼ: F 138615 => から 日付: 02/03/2008
 		001
240 A 204 682 90 71
シールド
メイン・フロア右側に

[012]から ｼｬｼ: F 138615 => から 日付: 02/03/2008
 		001
280 A 204 680 08 22
シールド
触媒の上

[010]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
 		001
280 A 204 680 49 22
シールド
触媒の上

[011]から ｼｬｼ: F 849448 => から 日付: 08/01/2012
[013]まで ｼｬｼ: G 325725 => まで 日付: 31/07/2014
 		001
280 A 204 680 56 00
シールド
触媒の上

[014]から ｼｬｼ: G 325726 => から 日付: 31/07/2014
 		001
290 A 002 994 93 45
ヒューズ
シールドに
4,8MM 		001
330 A 204 682 06 71
シールド
左センタ・マフラ上へ

[010]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
 		001
330 A 204 682 26 71
シールド
左センタ・マフラ上へ

[011]から ｼｬｼ: F 849448 => から 日付: 08/01/2012
 		001
400 A 204 680 09 22
シールド
右センタ・マフラ上へ

これに変更 A 204 680 51 00

ﾌｯﾄﾉｰﾄ解説
[015]
次の車台番号以前の車両には古い部品番号のものを使用すること

[013]まで ｼｬｼ: G 325725 => まで 日付: 31/07/2014
 		001
400 A 204 680 51 00
シールド
右センタ・マフラ上へ 		001
410 A 000 991 14 70
スプリング・クリップ
シールドに 		001
460 A 204 470 01 47
シールド・プレート
フューエル・タンクの下側

これに変更 A 204 470 06 47 		001
460 A 204 470 06 47
シールド・プレート
フューエル・タンクの下側 		001
470 A 001 984 63 29
6角丸頭ボルト
フューエル・タンク・シールド・プレート・マウント
5X12

ﾌｯﾄﾉｰﾄ解説
[008]
注意 : 必ずワッシャも同時に注文します。
 		004
480 N 000000 003895
ウインドウ
フューエル・タンク・シールド・プレート・マウント 		004
500 A 204 682 81 71
シールド
左リヤ・マフラ内側 		001
500 A 204 610 09 08
インパネカバー
リヤ・フロア右部

これに変更 A 204 690 06 07

[016]から ｼｬｼ: F 197400 => から 日付: 01/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: P F 110603
 		001
500 A 204 690 06 07
リアエンドフロアカバー
リヤ・フロア右部

[016]から ｼｬｼ: F 197400 => から 日付: 01/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: P F 110603
 		001
510 A 003 994 87 45
ばね板ナット
カバーに
4.8 MM

[016]から ｼｬｼ: F 197400 => から 日付: 01/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: P F 110603
 		001
540 A 204 680 01 22
シールド
左リヤ・マフラ、外側 		001
560 A 000 991 14 70
スプリング・クリップ
リヤ・マフラ・シールドをバンパ上部へ取り付けるため 		001
600 A 204 682 45 71
シールド
左スペア・ホイール収納部 		001
650 A 210 990 01 50
ヘキサゴン・ナット
シールド・プレートをファイヤウォール右側に取り付ける
5 MM 		006
650 A 210 990 01 50
ヘキサゴン・ナット
シールド・プレートをメイン・フロアに取り付ける
5 MM 		010
650 A 210 990 01 50
ヘキサゴン・ナット
リヤ・マフラ・シールド・マウント
5 MM 		006
650 A 210 990 01 50
ヘキサゴン・ナット
スペア・ホイール収納部のシールド・マウント
5 MM 		002
680 N 910112 006001
ヘキサゴン・ナット
リヤ・マフラ・シールド・マウント
M6 		002
690 N 000000 001452
鉄板ビス
ステアリング・ラバー・ブーツ・シールド / ファイヤウォール
4.8X13 		001 R
690 N 000000 001452
鉄板ビス
触媒の上のシールド・プレートの固定用ツール
4.8X13 		001
690 N 000000 000815
鉄板ビス
右リヤ・マフラ・シールド・プレートをバンパに
4,8X16 		001
