一覧

C クラス、ステーション・ワゴン
204.231 => C 180
M: 274910
GM: 711655, 716608
GA: 722995

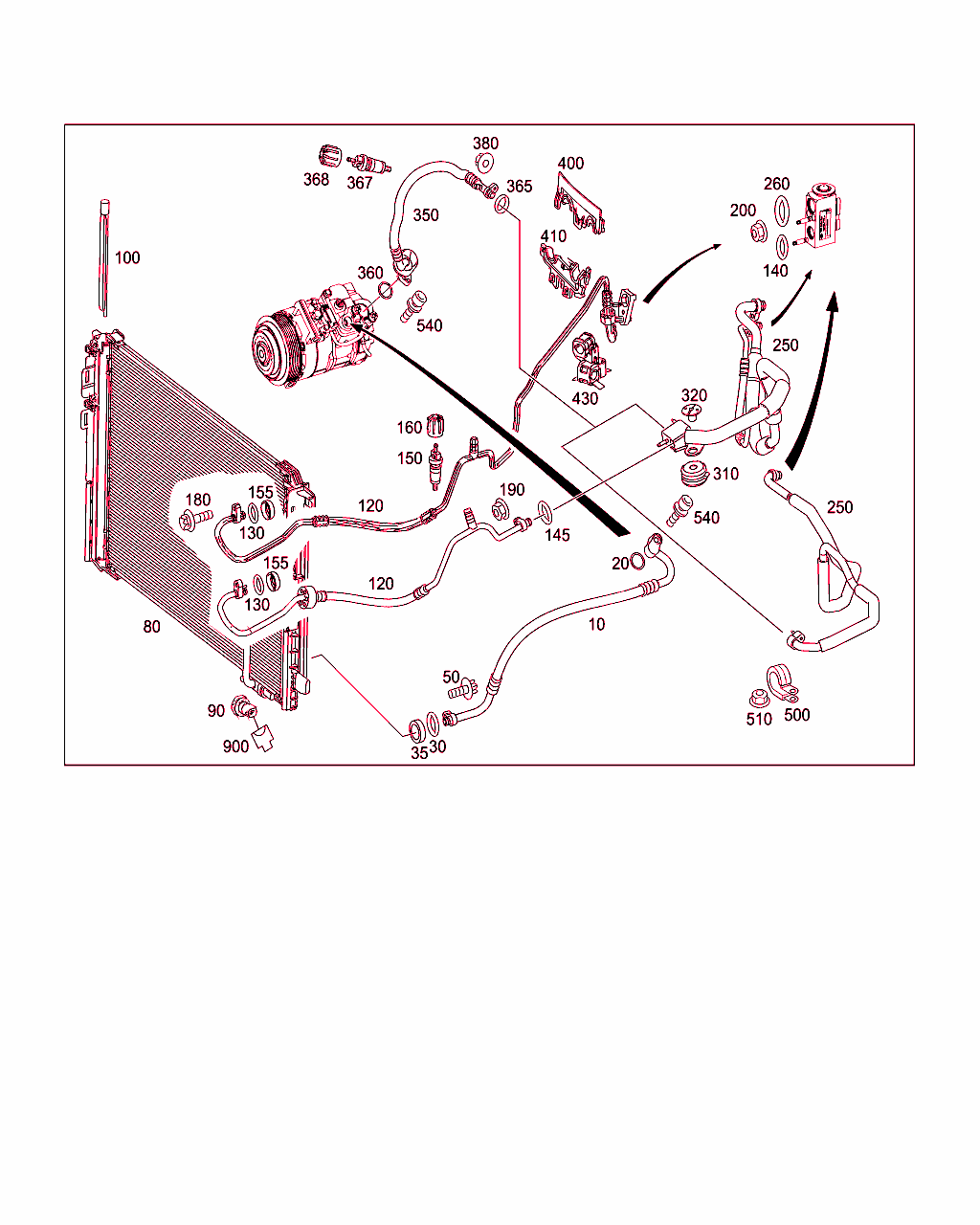

Schema

B83195000363.130124

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 212 830 81 15
冷媒ライン
コンプレッサからコンデンサへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20080423変更年12/1
 		001
10 A 207 830 31 00
冷媒ライン
コンプレッサからコンデンサへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001
20 A 013 997 41 45
シールリング
パイプ / エアコン・コンプレッサ
10.6X2 MM 		001
30 A 020 997 76 45
Oリング
パイプ / コンデンサ
9.5X2.6 		001
35 A 220 832 01 09
ガイド
冷媒ラインとコンデンサのあいだ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
 		001
50 N 000000 003648
6角丸頭ボルト
パイプ / コンデンサ
M6X25 		001
80 A 204 500 06 54
コンデンサ 001
80 A 204 500 06 54
コンデンサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 919
ｺｰﾄﾞ日付指定名称
[919]19980915フューエル・クーラ
20040909冷却力強化パッケージ
 		001
90 A 211 000 02 83
プレッシャ・センサ 001
100 Q 0000000001
重要情報
部品は以下を参照:
50/015 		001
120 A 204 830 48 16
冷媒ライン
コンデンサからセパレーション・ポイントへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
 		001 L
120 A 204 830 49 16
冷媒ライン
コンデンサからエクスパンション・バルブへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
 		001 R
130 A 020 997 76 45
Oリング
パイプ / コンデンサ
9.5X2.6 		001
140 A 020 997 76 45
Oリング
エクスパンション・バルブに取り付けるプレッシャ･ライン
9.5X2.6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
 		001 L
140 A 017 997 02 45
Oリング
エクスパンション・バルブに取り付けるプレッシャ･ライン
7.5X2.1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
 		001 R
145 A 020 997 76 45
Oリング
ブロック・コネクタ・セパレーション・ポイントに
9.5X2.6 		001 L
150 A 000 832 02 85
バルブ・インサート
充填コネクタ 		001
155 A 220 832 01 09
ガイド
冷媒ラインとコンデンサのあいだ 		001
160 A 140 988 00 35
キャップ
充填コネクタ 		001
180 N 000000 003648
6角丸頭ボルト
パイプ / コンデンサ
M6X25 		001
190 N 910112 006002
ヘキサゴン・ナット
プレッシャ・ライン固定用ツール
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001 L
200 N 910112 006002
ヘキサゴン・ナット
バルブに取り付けるパイプ
M6 		001
200 N 910112 006002
ヘキサゴン・ナット
バルブに取り付けるパイプ
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001 L
200 N 910112 006002
ヘキサゴン・ナット
バルブに取り付けるパイプ
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001 R
250 A 204 830 47 16
冷媒ライン
エクスパンション・バルブをセパレーション・ポイントに取り付ける
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001 L
250 A 204 830 24 16
冷媒ライン
エクスパンション・バルブをセパレーション・ポイントに取り付ける
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 801/802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001 R
260 A 220 997 04 45
シールリング
インテーク・ラインをエクスパンション・バルブに
13.7X2.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001 L
260 A 013 997 42 45
シールリング
インテーク・ラインをエクスパンション・バルブに
14.0X2.0
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001 R
310 A 000 998 40 01
貫通グロメット
パイプ固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
 		001 L
320 A 002 988 00 81
プッシュ・ボタン
パイプ固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
 		001 L
350 A 204 830 98 15
冷媒ライン
セパレーション・ポイントからコンプレッサへ 		001
360 A 013 997 44 45
シールリング
パイプ / エアコン・コンプレッサ
23.8X2.4 		001
365 A 013 997 47 45
シールリング
ブロック・コネクタ・セパレーション・ポイントに
13.7X2.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
 		001 L
365 A 013 997 47 45
シールリング
ブロック・コネクタ・セパレーション・ポイントに
13.7X2.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 801/802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001
367 A 000 832 02 85
バルブ・インサート
充填コネクタ 		001
368 A 140 988 01 35
シーリング・キャップ
充填コネクタ 		001
380 N 910112 006001
ヘキサゴン・ナット
エアコン・ケーブル付きインテーク・ライン固定部
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 801/802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001
400 A 002 998 05 01
貫通グロメット
パーティションを通過するパイプ・ライン、上部部品 		001 R
410 A 002 998 04 01
貫通グロメット
パーティションを通過するパイプ・ライン、下部部品 		001 R
430 A 002 995 42 77
ライン・ホルダ
パイプ固定用ツール

[007]から ｼｬｼ: F 501932 => から 日付: 11/04/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
 		001 R
500 A 000 995 69 42
ホルダ・シェルF1R
パイプ固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
 		001 R
510 A 003 990 02 51
ねじ込み式ナット
クランプ固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 050+800/801/802/803/804/805
ｺｰﾄﾞ日付指定名称
[050]20071210AEJ 09/2
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[801]19951002モデル・イヤー変更
20060302AEJ 10/1
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
 		001 R
540 A 010 990 50 04
コンビ・シリンダ・ボルト
コンプレッサに取り付ける冷媒ライン
M8X30

ﾌｯﾄﾉｰﾄ解説
[006]
スクリュはコンプレッサの納品内容に含まれます。　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -800-808-809
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
20060302AEJ 09/1
[808]19951002モデル・イヤー変更
20050721AEJ 07/1
[809]19951002モデル・イヤー変更
20040825AEJ 08/1
 		002
900 A 006 540 42 81
ソケット・ハウジング
冷媒圧力温度センサ
3-PIN MQS;B12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20080219
[803]19951002モデル・イヤー変更
20080423変更年12/1
[804]19951002モデル・イヤー変更
20090211変更年13/1
[805]19951002モデル・イヤー変更
20100929変更年14/1
[806]19951002モデル・イヤー変更
20100929変更年15/1
 		001
