一覧

C クラス・セダン
204.077 => C 63 AMG
M: 156985
GA: 722907, 722930

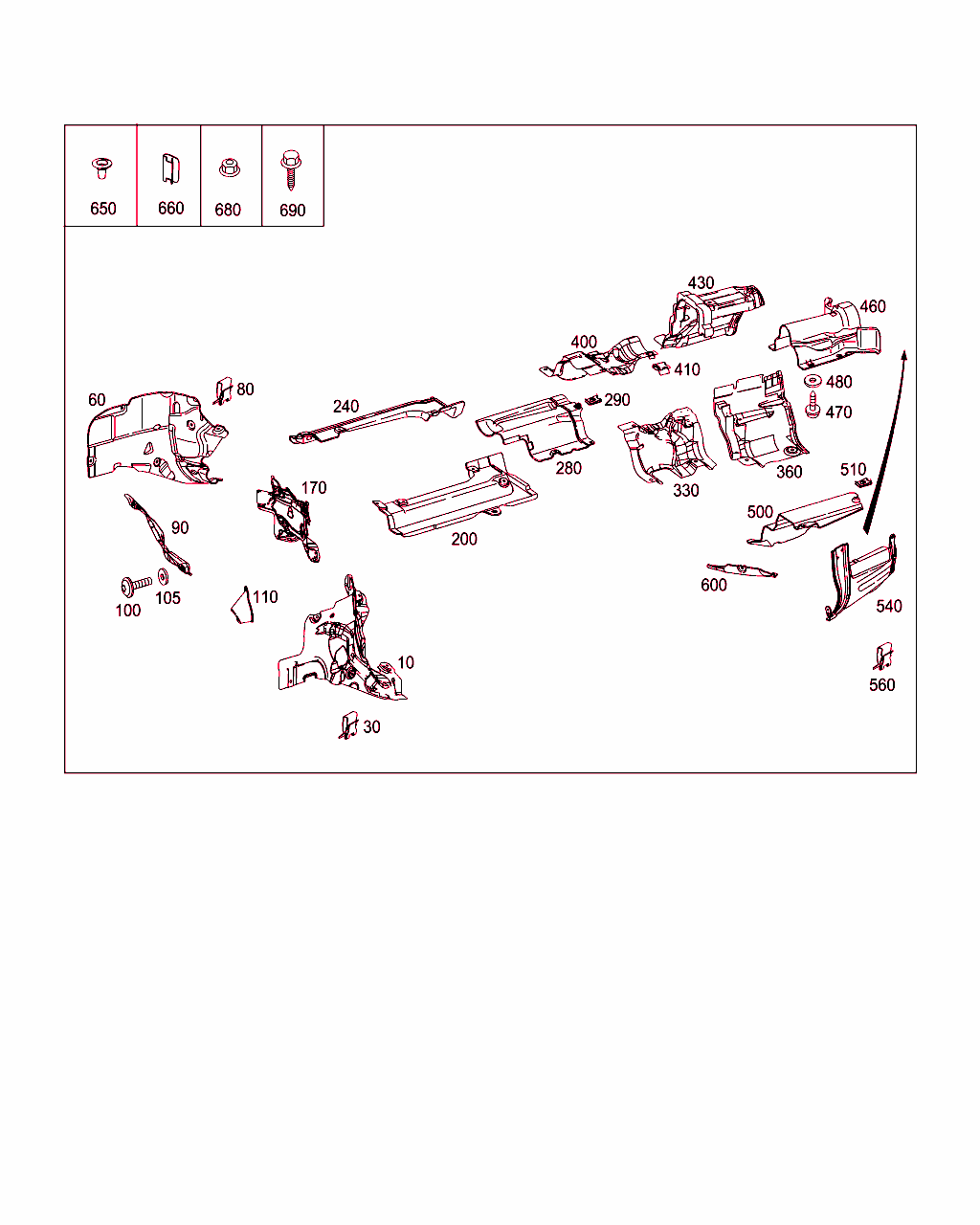

Schema

B49300000564.110420

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 680 04 22
シールド
ファイヤウォール左側

これに変更 A 204 680 33 22
• +001 A 204 682 85 71

[096]まで ｼｬｼ: A 179342 => まで 日付: 15/05/2008
[097]まで ｼｬｼ: L 009822 => まで 日付: 30/04/2008 (CKD)
[098]まで ｼｬｼ: V 000600 => まで 日付: 30/04/2008 (CKD)
[099]まで ｼｬｼ: F 173340 => まで 日付: 17/04/2008
[100]まで ｼｬｼ: R 041223 => まで 日付: 12/06/2008
 		001 L
10 A 204 680 33 22
シールド
ファイヤウォール左側

これに変更 A 204 680 40 22

[101]から ｼｬｼ: A 179343 => から 日付: 15/05/2008
[102]から ｼｬｼ: L 009823 => から 日付: 30/04/2008 (CKD)
[103]から ｼｬｼ: V 000601 => から 日付: 30/04/2008 (CKD)
[104]から ｼｬｼ: F 173341 => から 日付: 17/04/2008
[105]から ｼｬｼ: R 041224 => から 日付: 12/06/2008
 		001 L
10 A 204 680 40 22
シールド
ファイヤウォール左側

[101]から ｼｬｼ: A 179343 => から 日付: 15/05/2008
[102]から ｼｬｼ: L 009823 => から 日付: 30/04/2008 (CKD)
[103]から ｼｬｼ: V 000601 => から 日付: 30/04/2008 (CKD)
[104]から ｼｬｼ: F 173341 => から 日付: 17/04/2008
[105]から ｼｬｼ: R 041224 => から 日付: 12/06/2008
 		001 L
10 A 204 682 75 71
シールド
ファイヤウォール左側

これに変更 A 204 682 88 71

[111]まで ｼｬｼ: F 562839 => まで 日付: 31/08/2010
 		001 R
10 A 204 682 88 71
シールド
ファイヤウォール左側

[111]まで ｼｬｼ: F 562839 => まで 日付: 31/08/2010
 		001 R
10 A 204 682 93 71
シールド
ファイヤウォール左側

[070]から ｼｬｼ: A 480906 => から 日付: 31/01/2011
[116]から ｼｬｼ: F 562840 => から 日付: 31/08/2010
 		001 R
30 A 000 991 14 70
スプリング・クリップ
ステアリングの上部の開口部に取り付ける 		001 L
30 A 002 994 93 45
ヒューズ
ステアリング下側の開口部へ
4,8MM 		002 L
60 A 204 682 02 71
シールド
ファイヤ・ウォール右側に取り付け

これに変更 A 204 682 80 71 		001 L
60 A 204 682 80 71
シールド
ファイヤ・ウォール右側に取り付け

これに変更 A 204 682 91 71 		001 L
60 A 204 682 91 71
シールド
ファイヤ・ウォール右側に取り付け

これに変更 A 204 682 02 72 		001 L
60 A 204 682 02 72
シールド
ファイヤ・ウォール右側に取り付け 		001 L
60 A 204 680 07 22
シールド
ファイヤ・ウォール右側に取り付け

これに変更 A 204 680 34 22

[118]まで ｼｬｼ: A => まで 日付: 19/12/2011
[119]まで ｼｬｼ: L 056838 => まで 日付: 31/01/2012 (CKD)
[120]まで ｼｬｼ: V 004326 => まで 日付: 31/01/2012 (CKD)
[121]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
[122]まで ｼｬｼ: R 222762 => まで 日付: 15/02/2012
 		001 R
60 A 204 680 34 22
シールド
ファイヤ・ウォール右側に取り付け

これに変更 A 204 680 00 22

[118]まで ｼｬｼ: A => まで 日付: 19/12/2011
[119]まで ｼｬｼ: L 056838 => まで 日付: 31/01/2012 (CKD)
[120]まで ｼｬｼ: V 004326 => まで 日付: 31/01/2012 (CKD)
[121]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
[122]まで ｼｬｼ: R 222762 => まで 日付: 15/02/2012
 		001 R
60 A 204 680 00 22
シールド
ファイヤ・ウォール右側に取り付け

[118]まで ｼｬｼ: A => まで 日付: 19/12/2011
[119]まで ｼｬｼ: L 056838 => まで 日付: 31/01/2012 (CKD)
[120]まで ｼｬｼ: V 004326 => まで 日付: 31/01/2012 (CKD)
[121]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
[122]まで ｼｬｼ: R 222762 => まで 日付: 15/02/2012
 		001 R
60 A 204 680 51 22
シールド
ファイヤ・ウォール右側に取り付け

[123]から ｼｬｼ: A => から 日付: 19/12/2011
[124]から ｼｬｼ: L 056839 => から 日付: 31/01/2012 (CKD)
[125]から ｼｬｼ: V 004327 => から 日付: 31/01/2012 (CKD)
[126]から ｼｬｼ: F 849448 => から 日付: 08/01/2012
[127]から ｼｬｼ: R 222763 => から 日付: 15/02/2012
 		001 R
80 A 000 991 14 70
スプリング・クリップ
ステアリングの上部の開口部に取り付ける

[108]まで ｼｬｼ: A 452163 => まで 日付: 07/09/2010
[109]まで ｼｬｼ: L 042252 => まで 日付: 31/08/2010 (CKD)
[110]まで ｼｬｼ: V 002958 => まで 日付: 31/08/2010 (CKD)
[111]まで ｼｬｼ: F 562839 => まで 日付: 31/08/2010
[128]まで ｼｬｼ: R 151042 => まで 日付: 04/10/2010
 		001 R
80 A 002 994 93 45
ヒューズ
ステアリング下側の開口部へ
4,8MM

[108]まで ｼｬｼ: A 452163 => まで 日付: 07/09/2010
[109]まで ｼｬｼ: L 042252 => まで 日付: 31/08/2010 (CKD)
[110]まで ｼｬｼ: V 002958 => まで 日付: 31/08/2010 (CKD)
[111]まで ｼｬｼ: F 562839 => まで 日付: 31/08/2010
[128]まで ｼｬｼ: R 151042 => まで 日付: 04/10/2010
 		001 R
110 A 204 682 11 71
シールド
ステアリング・ジョイント・ブーツ

[096]まで ｼｬｼ: A 179342 => まで 日付: 15/05/2008
[097]まで ｼｬｼ: L 009822 => まで 日付: 30/04/2008 (CKD)
[098]まで ｼｬｼ: V 000600 => まで 日付: 30/04/2008 (CKD)
[099]まで ｼｬｼ: F 173340 => まで 日付: 17/04/2008
[130]まで ｼｬｼ: R 039225 => まで 日付: 02/06/2008
 		001 L
110 A 204 682 85 71
シールド/ブラケット
ステアリング・ジョイント・ブーツ

[131]から ｼｬｼ: R 039226 => から 日付: 02/06/2008
 		001 L
110 A 204 682 20 71
シールド
ステアリング・ジョイント・ブーツ

[100]まで ｼｬｼ: R 041223 => まで 日付: 12/06/2008
[143]まで ｼｬｼ: A 179342 => まで 日付: 15/05/2008
[144]まで ｼｬｼ: L 009822 => まで 日付: 30/04/2008 (CKD)
[145]まで ｼｬｼ: V 000600 => まで 日付: 30/04/2008 (CKD)
[146]まで ｼｬｼ: F 181256 => まで 日付: 01/05/2008
 		001 R
110 A 204 682 86 71
シールド
ステアリング・ジョイント・ブーツ

[105]から ｼｬｼ: R 041224 => から 日付: 12/06/2008
[147]から ｼｬｼ: A 179343 => から 日付: 15/05/2008
[148]から ｼｬｼ: L 009823 => から 日付: 30/04/2008 (CKD)
[149]から ｼｬｼ: V 000601 => から 日付: 30/04/2008 (CKD)
[150]から ｼｬｼ: F 181257 => から 日付: 01/05/2008
 		001 R
200 A 204 682 03 71
シールド
メイン・フロア左側に

[164]まで ｼｬｼ: A => まで 日付: 19/01/2012
[165]まで ｼｬｼ: L 056838 => まで 日付: 31/01/2012 (CKD)
[166]まで ｼｬｼ: V 004326 => まで 日付: 31/01/2012 (CKD)
[167]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
[168]まで ｼｬｼ: R 219776 => まで 日付: 27/01/2012
 		001
200 A 204 682 65 71
シールド
メイン・フロア左側に

[169]から ｼｬｼ: A => から 日付: 19/01/2012
[170]から ｼｬｼ: L 056839 => から 日付: 31/01/2012 (CKD)
[171]から ｼｬｼ: V 004327 => から 日付: 31/01/2012 (CKD)
[172]から ｼｬｼ: F 849448 => から 日付: 08/01/2012
[173]から ｼｬｼ: R 219777 => から 日付: 27/01/2012
 		001
200 A 204 682 03 71
シールド
メイン・フロア左側に

[049]から ｼｬｼ: L 100000 => から 日付: 16/10/2008
 		001
240 A 204 682 04 71
シールド
メイン・フロア右側に

これに変更 A 204 682 79 71
• +001 A 002 990 09 50

[174]まで ｼｬｼ: A 144708 => まで 日付: 01/03/2008
[175]まで ｼｬｼ: L 007242 => まで 日付: 28/02/2008 (CKD)
[176]まで ｼｬｼ: V 000444 => まで 日付: 28/02/2008 (CKD)
[177]まで ｼｬｼ: F 138614 => まで 日付: 02/03/2008
[178]まで ｼｬｼ: R 033683 => まで 日付: 25/04/2008
 		001
240 A 204 682 79 71
シールド
メイン・フロア右側に

これに変更 A 204 682 90 71

[179]から ｼｬｼ: A 144709 => から 日付: 01/03/2008
[180]から ｼｬｼ: L 007243 => から 日付: 28/02/2008 (CKD)
[181]から ｼｬｼ: V 000445 => から 日付: 28/02/2008 (CKD)
[182]から ｼｬｼ: F 138615 => から 日付: 02/03/2008
[183]から ｼｬｼ: R 033684 => から 日付: 15/04/2008
 		001
240 A 204 682 90 71
シールド
メイン・フロア右側に

[179]から ｼｬｼ: A 144709 => から 日付: 01/03/2008
[180]から ｼｬｼ: L 007243 => から 日付: 28/02/2008 (CKD)
[181]から ｼｬｼ: V 000445 => から 日付: 28/02/2008 (CKD)
[182]から ｼｬｼ: F 138615 => から 日付: 02/03/2008
[183]から ｼｬｼ: R 033684 => から 日付: 15/04/2008
 		001
280 A 204 680 08 22
シールド
触媒の上

[164]まで ｼｬｼ: A => まで 日付: 19/01/2012
[165]まで ｼｬｼ: L 056838 => まで 日付: 31/01/2012 (CKD)
[166]まで ｼｬｼ: V 004326 => まで 日付: 31/01/2012 (CKD)
[167]まで ｼｬｼ: F 849447 => まで 日付: 08/01/2012
[168]まで ｼｬｼ: R 219776 => まで 日付: 27/01/2012
 		001
280 A 204 680 49 22
シールド/ブラケット
触媒の上

[184]まで ｼｬｼ: A => まで 日付: 28/05/2014
[185]まで ｼｬｼ: L 074310 => まで 日付: 31/05/2014 (CKD)
[186]まで ｼｬｼ: V 006342 => まで 日付: 31/05/2014 (CKD)
[187]まで ｼｬｼ: G 257353 => まで 日付: 31/01/2014
[188]まで ｼｬｼ: R => まで 日付: 29/11/2013
 		001
280 A 204 680 56 00
シールド
触媒の上

[189]から ｼｬｼ: A => から 日付: 28/05/2014
[190]から ｼｬｼ: L 074311 => から 日付: 31/05/2014 (CKD)
[191]から ｼｬｼ: V 006343 => から 日付: 31/05/2014 (CKD)
[192]から ｼｬｼ: G 257354 => から 日付: 31/01/2014
[193]から ｼｬｼ: R => から 日付: 29/11/2013
 		001
280 A 204 680 08 22
シールド
触媒の上

[049]から ｼｬｼ: L 100000 => から 日付: 16/10/2008
 		001
290 A 002 994 93 45
ヒューズ
シールドに
4,8MM 		001
330 A 204 682 69 71
シールド
右フロント・センタ・マフラ上へ 		001
360 A 204 680 21 22
シールド
左リヤ・センタ・マフラ上へ 		001
400 A 204 680 28 22
シールド
右フロント・センタ・マフラ上へ

これに変更 A 204 680 55 00 		001
400 A 204 680 55 00
シールド
右フロント・センタ・マフラ上へ 		001
410 A 000 991 14 70
スプリング・クリップ
シールドに 		001
430 A 204 680 22 22
シールド
右リヤ・センタ・マフラ上へ 		001
460 A 204 470 12 47
シールド・プレート
フューエル・タンクの下側 		001
470 A 001 984 63 29
6角丸頭ボルト
フューエル・タンク・シールド・プレート・マウント
5X12

ﾌｯﾄﾉｰﾄ解説
[129]
注意 : 必ずワッシャも同時に注文します。
 		004
480 N 000000 003895
ウインドウ
フューエル・タンク・シールド・プレート・マウント 		004
500 A 204 682 07 71
シールド
左リヤ・マフラ内側

これに変更 A 204 682 81 71 		001
500 A 204 682 81 71
シールド
左リヤ・マフラ内側 		001
500 A 204 682 08 71
シールド
右リヤ・マフラ内側

これに変更 A 204 682 84 71 		001
500 A 204 682 84 71
シールド
右リヤ・マフラ内側 		001
540 A 204 680 01 22
シールド
左リヤ・マフラ、外側 		001
540 A 204 680 02 22
シールド
右リヤ・マフラ、外側 		001
560 A 000 991 14 70
スプリング・クリップ
リヤ・マフラ・シールドをバンパ上部へ取り付けるため 		002
600 A 204 682 45 71
シールド
左スペア・ホイール収納部 		001
600 A 204 682 46 71
シールド
右スペア・ホイール収納部 		001
650 A 210 990 01 50
ヘキサゴン・ナット
シールド・プレートをファイヤウォール右側に取り付ける
5 MM 		006
650 A 210 990 01 50
ヘキサゴン・ナット
シールド・プレートをメイン・フロアに取り付ける
5 MM 		011
650 A 210 990 01 50
ヘキサゴン・ナット
リヤ・マフラ・シールド・マウント
5 MM 		012
680 N 910112 006001
ヘキサゴン・ナット
リヤ・マフラ・シールド・マウント
M6 		004
690 N 000000 001452
鉄板ビス
ステアリング・ラバー・ブーツ・シールド / ファイヤウォール
4.8X13 		001 L
690 N 000000 001452
鉄板ビス
ステアリング・ラバー・ブーツ・シールド / ファイヤウォール
4.8X13 		001 R
690 N 000000 001452
鉄板ビス
触媒の上のシールド・プレートの固定用ツール
4.8X13 		001
