一覧

C クラス、スポーツ・クーペ
203.742 => C 200 KOMPRESSOR
M: 271940
GM: 711656, 716605, 716628, 716631
GA: 722695

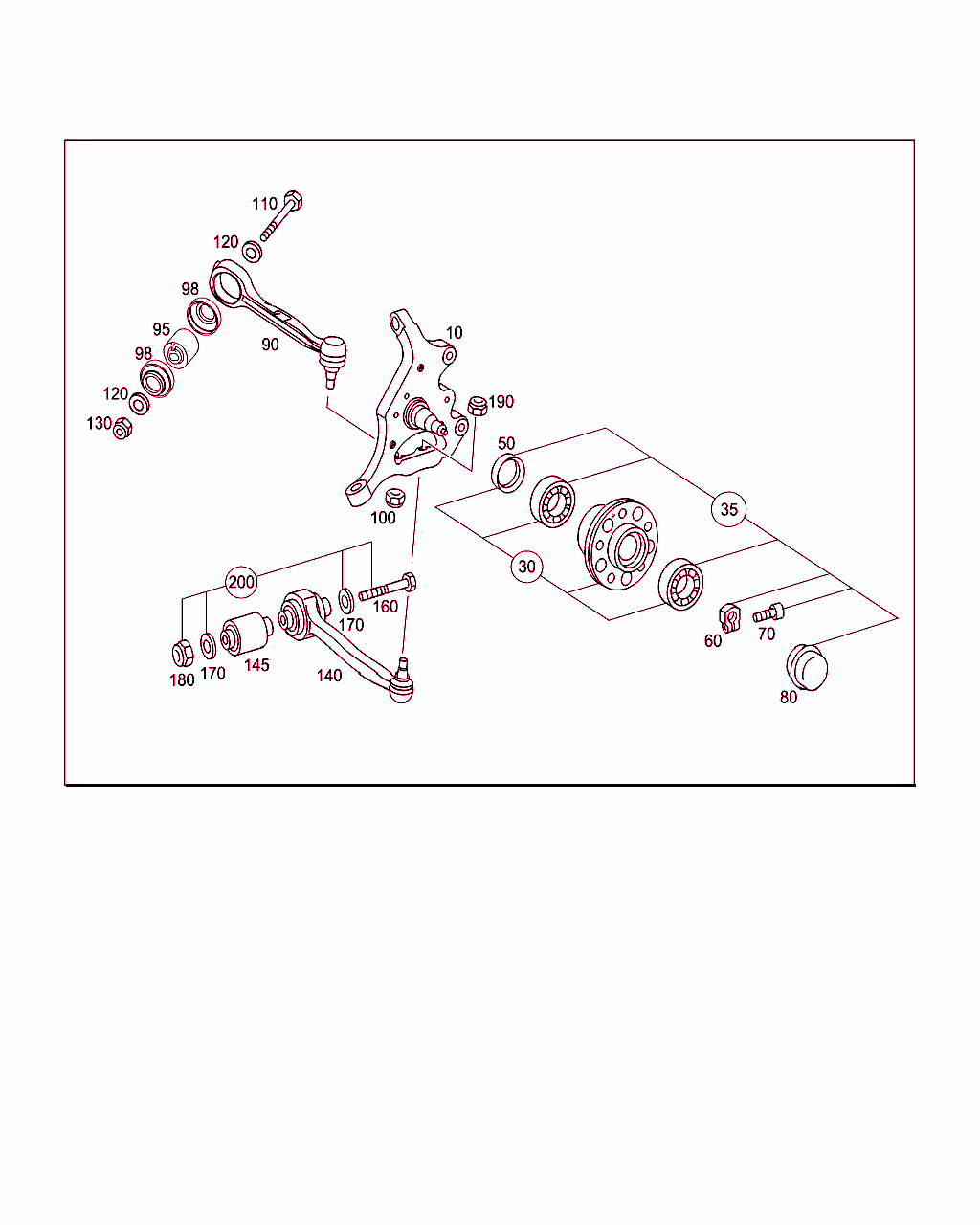

Schema

B33030000076.100604

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 332 00 01
ステアリングナックル
左

これに変更 A 204 332 01 01 		001
10 A 204 332 01 01
ステアリングナックル
左 		001
10 A 209 332 01 01
ステアリングナックル
右

これに変更 A 204 332 02 01 		001
10 A 204 332 02 01
ステアリングナックル
右 		001
30 A 209 330 03 25
フロント・ホイール・ハブ
ベアリング付き 		002
35 A 203 330 00 51
ベアリング
リペア・キット 		002
50 A 023 997 31 47
シール・リング
左および右

これに変更 A 203 330 00 60 		002
50 A 203 330 00 60
シールリング
左および右 		002
60 A 116 334 03 72
クランピング・ナット
左および右 		002
70 N 000000 003358
6角丸頭ボルト
左および右
M6X25 		002
80 A 168 357 00 89
シーリング・キャップ
左および右 		002
90 A 203 330 35 11
ラジアス・アーム
左

これに変更 A 203 330 39 11

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
 		001
90 A 203 330 39 11
ラジアス・アーム
左、ベアリングなし

これに変更 A 204 330 43 11

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
 		001
90 A 204 330 43 11
ラジアス・アーム
左、ベアリングなし

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
90 A 203 330 36 11
ラジアス・アーム
右

これに変更 A 203 330 40 11

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
 		001
90 A 203 330 40 11
ラジアス・アーム
右、ベアリングなし

これに変更 A 204 330 44 11

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
 		001
90 A 204 330 44 11
ラジアス・アーム
右、ベアリングなし

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
95 A 203 333 10 14
ラバー・ブッシュ
左および右

ﾌｯﾄﾉｰﾄ解説
[002]
一緒に使用します: 2 X A 211 333 06 97      スリーブ、WISを参照します。
[003]
WISで作業マニュアルを確認します。                                             WIS-NET#AR33.15-P-0160-03T#
 		002
98 A 211 333 06 97
エラストマ・スリーブ
ハイドロ・マウント・カバー、左および右 		004
100 N 000000 003281
ヘキサゴン・ナット
ホイール・キャリアのスラスト・ロッド
M14X1,5 		002
110 A 220 333 00 71
ボルト
スラスト・ロッド / マウント
M14X1.5 		002
110 A 220 333 01 71
フィット・ボルト
調整作業用のみ
M14X1.5 		002
120 A 220 333 00 76
スペーサ・ディスク
スラスト・ロッド / マウント 		004
130 N 000000 003281
ヘキサゴン・ナット
スラスト・ロッド / マウント
M14X1,5 		002
140 A 203 330 33 11
クロス・ビーム
左

これに変更 A 204 330 19 11 		001
140 A 204 330 19 11
クロス・ビーム
左

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
140 A 203 330 34 11
クロス・ビーム
右

これに変更 A 204 330 20 11 		001
140 A 204 330 20 11
クロス・ビーム
右

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
145 A 203 333 09 14
ベアリング
左および右

ﾌｯﾄﾉｰﾄ解説
[004]
シャシナンバ A351771 / F269058 以前では、一組で交換してください　　　　　　　　　　　　　
 		002
160 A 220 333 00 71
ボルト
クロス・ビーム / インテグラル・サポート
M14X1.5 		002
160 A 220 333 01 71
フィット・ボルト
調整作業用のみ
M14X1.5 		002
170 A 220 333 00 76
スペーサ・ディスク
クロス・ビーム / インテグラル・サポート 		004
180 N 000000 003281
ヘキサゴン・ナット
クロス・ビームを左インテグラル・サポートに
M14X1,5 		001
180 N 000000 003281
ヘキサゴン・ナット
クロス・ビームを右インテグラル・サポートに
M14X1,5 		001
190 N 000000 003281
ヘキサゴン・ナット
クロス・ビーム / ?ホイール・キャリア
M14X1,5 		002
200 A 000 330 00 18
TS ピン
調整作業用のみ 		004
