一覧

C クラス、スポーツ・クーペ
203.742 => C 200 KOMPRESSOR
M: 271940
GM: 711656, 716605, 716628, 716631
GA: 722695

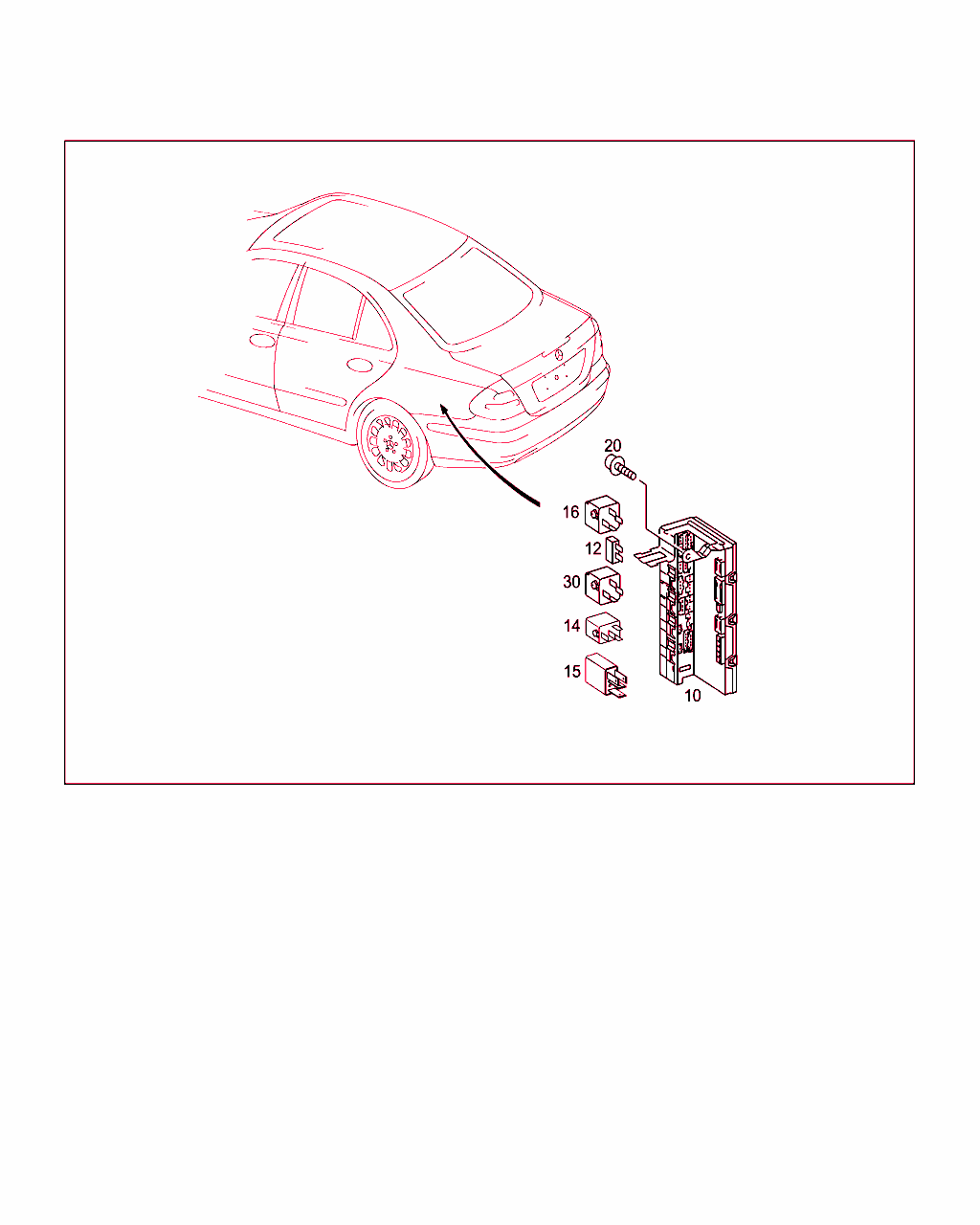

Schema

B54077000031.081113

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 002 545 97 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB

これに変更 A 209 545 07 01

[036]まで ｼｬｼ: A 826739 => まで 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
10 A 209 545 01 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB

これに変更 A 209 545 07 01

[036]まで ｼｬｼ: A 826739 => まで 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
10 A 209 545 07 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB

これに変更 A 203 545 32 01

[036]まで ｼｬｼ: A 826739 => まで 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
10 A 203 545 32 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB

[036]まで ｼｬｼ: A 826739 => まで 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
10 A 203 545 38 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB

これに変更 A 203 545 34 01

[041]から ｼｬｼ: E 000001 => から 日付: 01/01/2000 除外したﾓﾃﾞﾙｲﾔｰ: 805
[042]から ｼｬｼ: A 745749 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
10 A 203 545 34 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB

これに変更 A 203 545 47 01

[041]から ｼｬｼ: E 000001 => から 日付: 01/01/2000 除外したﾓﾃﾞﾙｲﾔｰ: 805
[042]から ｼｬｼ: A 745749 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
10 A 203 545 47 01
メイン・エレクトリック
SAM/SRB

[028]から ｼｬｼ: E 036504 => から 日付: 06/12/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
12 N 072581 000302
ヒューズ・エレメント
5A

これに変更 N 000000 004202 		NB
12 N 000000 004202
ヒューズ・エレメント
C-5 		NB
12 N 072581 000303
ヒューズ・エレメント
7.5A 		NB
12 N 072581 000304
ヒューズ・エレメント
10A 		NB
12 N 072581 000305
ヒューズ・エレメント
15A 		NB
12 N 072581 000306
ヒューズ・エレメント
20A 		NB
12 N 072581 000307
ヒューズ・エレメント
25A 		NB
12 N 072581 000308
ヒューズ・エレメント
30A

これに変更 N 000000 004208 		NB
12 N 000000 004208
ヒューズ・エレメント
C-30 		NB
12 N 000000 000696
ヒューズ・エレメント
40A MAXI 		NB
14 A 002 542 11 19
リレー
フューエル・ポンプ 		NB
14 A 002 542 12 19
リレー
ピン配置:
G/H 		NB
15 A 000 546 13 66
コンタクト・ブリッジ
ピン配置:
D

[037]から ｼｬｼ: A 749324 => から 日付: 22/11/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[038]から ｼｬｼ: E 020000 => から 日付: 01/01/2007 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
16 A 002 542 13 19
リレー
ピン配置:
E/F 		NB
16 A 002 542 26 19
リレー
ターミナル 15R2
B 		NB
20 A 001 984 43 29
ボルト
ヒューズ・リレー・ボックスをCピラーに
M6X14 		001
30 A 002 542 13 19
リレー
パークトロニック・システム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220/404/813/390/391/392/393/394/395/450/529
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19960329パークトロニック・システム (PTS)
[404]19951002左運転席マルチフォーム・バックレスト
19960329左フロント・マルチフォーム・シート
[813]19970724リンガトロニック、ドイツ語 (音声認識システム)
[390]19990329リンガトロニック、英語 (イギリス)
[391]19990329リンガトロニック、フランス語
[392]19990329リンガトロニック、スイス・ドイツ語
[393]19990329リンガトロニック、イタリア語
[394]19990329リンガトロニック、スペイン語
[395]20040408リンガトロニック、オランダ語
20040415リンガトロニック、オランダ語
[450]19951002タクシー - インターナショナル
19970924タクシー - インターナショナル
[529]20020129ナビゲーション付き COMAND DVD APS (日本仕様)
 		001
