一覧

C クラス、スポーツ・クーペ
203.742 => C 200 KOMPRESSOR
M: 271940
GM: 711656, 716605, 716628, 716631
GA: 722695

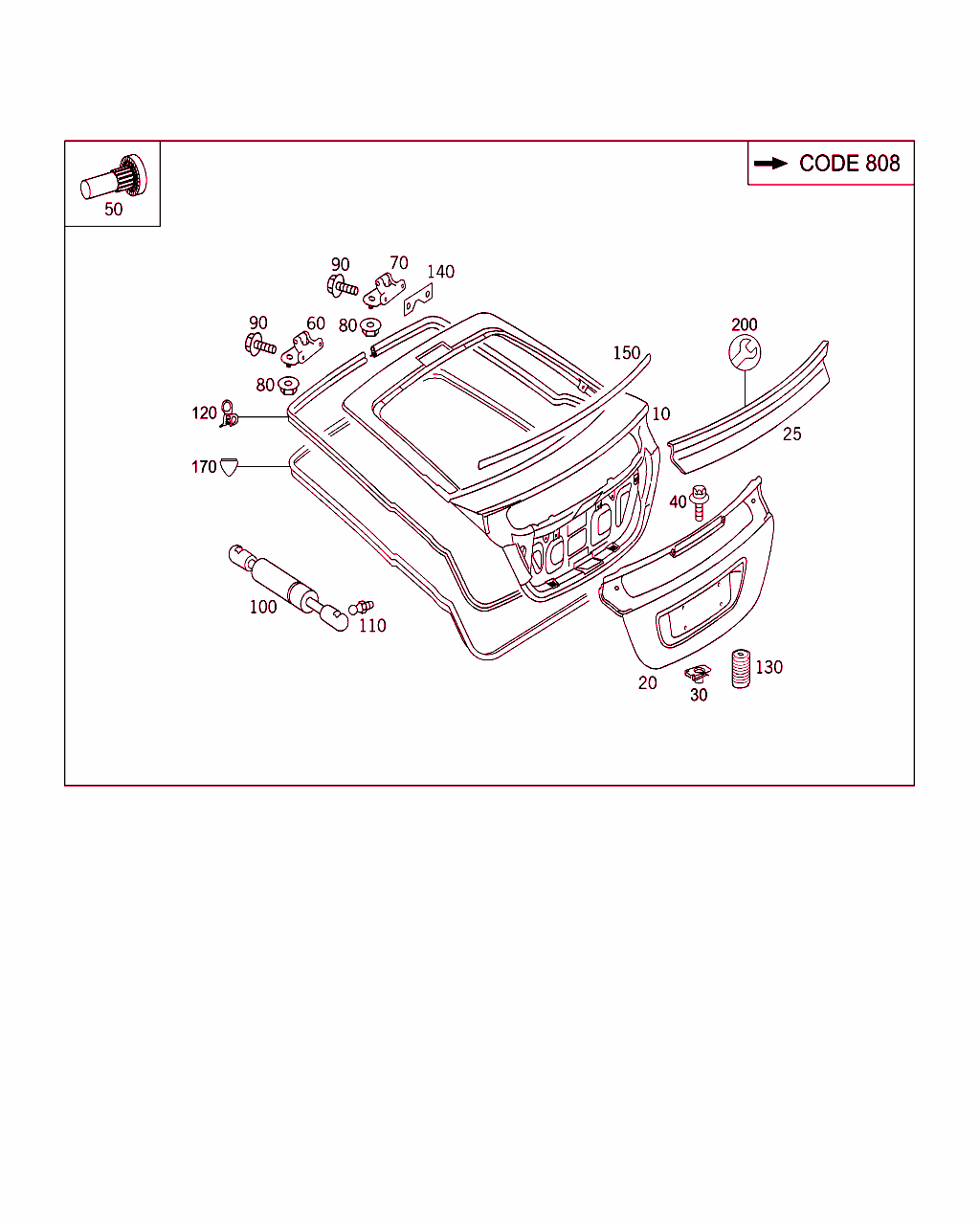

Schema

B74015000076.090724

[image]

B74015000098.101029

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 203 740 03 05
ドア・ホワイト・ボディ

[002]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 809
[003]まで ｼｬｼ: E 060000 => まで 日付: 01/09/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄ解説
[004]
注意、シャシナンバA389400以前の場合は、追加で一緒に注文します:                    1 X A 203 740 02 35、1 X A 203 740 10 93
 		001
20 A 203 740 01 09
パネル
テール・ゲート
ES2:9999

これに変更 A 203 740 08 09
• +001 A 203 740 10 93

[005]まで ｼｬｼ: E 019999 => まで 日付: 01/01/2007
[006]まで ｼｬｼ: A 403184 => まで 日付: 28/06/2002

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
 		001
20 A 203 740 08 09
パネル/ブラケット
テール・ゲート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9999無色
 		001
20 A 203 740 02 09
パネル
テール・ゲート
ES2:9999

これに変更 A 203 740 09 09
• +001 A 203 740 09 93

[006]まで ｼｬｼ: A 403184 => まで 日付: 28/06/2002

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498/838
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
[498]19951002日本仕様
19980313日本仕様
[838]19960306タイ用車両 - 追加部品
19980914タイ用車両 - 追加部品
 		001
20 A 203 740 09 09
パネル
テール・ゲート
ES2:9999

[007]から ｼｬｼ: A 403185 => から 日付: 28/06/2002
[009]まで ｼｬｼ: A 556572 => まで 日付: 30/06/2003

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9999無色
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/-804+498/263
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
[804]19951002モデル・イヤー変更
19980810変更年 2003 年 1 月
[498]19951002日本仕様
19980313日本仕様
[263]20021120ライセンス・プレート固定、アジア仕様
20021204ライセンス・プレート固定、アジア / メキシコ仕様
 		001
20 A 203 740 09 09
パネル
テール・ゲート
ES2:9999

[010]から ｼｬｼ: A 556573 => から 日付: 30/06/2003
[011]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9999無色
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001
20 A 203 740 09 09
パネル/ブラケット
テール・ゲート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9999無色
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/263
ｺｰﾄﾞ日付指定名称
[263]20021120ライセンス・プレート固定、アジア仕様
20021204ライセンス・プレート固定、アジア / メキシコ仕様
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001
25 A 203 742 03 30
カバー
パネル

[003]まで ｼｬｼ: E 060000 => まで 日付: 01/09/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[011]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
 		001
30 A 004 994 16 45
ばね板ナット
パネルに
M6 		002
40 N 910143 006001
6角丸頭ボルト
パネル / インナ・パーツ
M6X16 		002
50 A 001 990 82 58
ナット
パネル 		002
60 A 203 740 03 37
ヒンジ
左 		001
70 A 203 740 04 37
ヒンジ
右 		001
80 A 414 990 00 51
ナット
ルーフ・フレームに取り付けるヒンジ
M6 		004
90 N 000000 004310
6角ボルト
テール・ゲートに取り付けるヒンジ
M6X10 		004
100 A 203 980 01 64
ガス・スプリング
テール・ゲート

[011]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
[012]まで ｼｬｼ: E 060000 => まで 日付: 01/08/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		002
100 A 203 980 02 64
スプリング
テール・ゲート(ET作動)
INTERSTOP

[003]まで ｼｬｼ: E 060000 => まで 日付: 01/09/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[011]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
 		002
110 A 168 991 00 15
ボール・ジャーナル
テール・ゲートに取り付けるガス・スプリング 		002
120 A 203 740 02 78
ウェザ・ストリップ
テール・ゲート

♦ 以下から選択できます A 203 740 00 78
♦ 以下から選択できます A 203 740 06 78 		001
120 A 203 740 00 78
ウェザ・ストリップ
テール・ゲート

これに変更 A 203 740 06 78

♦ 以下から選択できます A 203 740 02 78 		001
120 A 203 740 06 78
ウェザ・ストリップ
テール・ゲート

♦ 以下から選択できます A 203 740 02 78 		001
130 A 201 987 04 40
ラバー・バッファ
トランクリッド下部に 		004
140 A 203 742 00 11
プレート 002
150 A 203 790 02 88
スポイラ
テール・ゲート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9040ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20000814スポーツ・パッケージ AMG
 		001
170 A 001 987 70 46
シーリング・コード
テール・ゲート

[003]まで ｼｬｼ: E 060000 => まで 日付: 01/09/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[011]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
200 A 168 670 00 93
リペア・キット
カバー接着部

[003]まで ｼｬｼ: E 060000 => まで 日付: 01/09/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[011]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007
 		001
310 A 203 740 07 05
ドア・ホワイト・ボディ

[013]から ｼｬｼ: E 036504 => から 日付: 06/12/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
320 A 203 740 23 70
カバー
テール・ゲート

[013]から ｼｬｼ: E 036504 => から 日付: 06/12/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9999無色
 		001
330 A 004 994 16 45
ばね板ナット
パネルに
M6 		002
340 N 910143 006001
6角丸頭ボルト
パネル / インナ・パーツ
M6X16 		002
350 A 001 990 82 58
ナット
パネル 		002
360 A 203 740 03 37
ヒンジ
左 		001
370 A 203 740 04 37
ヒンジ
右 		001
380 A 414 990 00 51
ナット
ルーフ・フレームに取り付けるヒンジ
M6 		004
390 N 000000 004310
6角ボルト
テール・ゲートに取り付けるヒンジ
M6X10 		004
400 A 203 980 05 64
ガスプレッシャスプリング
テール・ゲート

これに変更 A 203 980 07 64

[013]から ｼｬｼ: E 036504 => から 日付: 06/12/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
[015]まで ｼｬｼ: E 036611 => まで 日付: 31/01/2008

ﾌｯﾄﾉｰﾄ解説
[014]
次の車台番号以前の車両には古い部品番号のものを使用すること
 		002
400 A 203 980 07 64
ガスプレッシャスプリング
テール・ゲート

[013]から ｼｬｼ: E 036504 => から 日付: 06/12/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		002
410 A 168 991 00 15
ボール・ジャーナル
テール・ゲートに取り付けるガス・スプリング 		002
420 A 203 740 06 78
ウェザ・ストリップ
テール・ゲート 		001
430 A 201 987 04 40
ラバー・バッファ
トランクリッド下部に 		004
440 A 203 742 00 11
プレート 002
450 A 203 790 02 88
スポイラ
テール・ゲート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9040ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20000814スポーツ・パッケージ AMG
 		001
460 A 203 740 12 93
グリップ・プレート
テールゲートへ

これに変更 A 203 743 01 93

[013]から ｼｬｼ: E 036504 => から 日付: 06/12/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
460 A 203 743 01 93
グリップ・プレート
テールゲートへ

[013]から ｼｬｼ: E 036504 => から 日付: 06/12/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
