一覧

C クラス、ステーション・ワゴン
203.204 => C 200 CDI
M: 611962
GM: 716601, 716603, 716604
GA: 722699

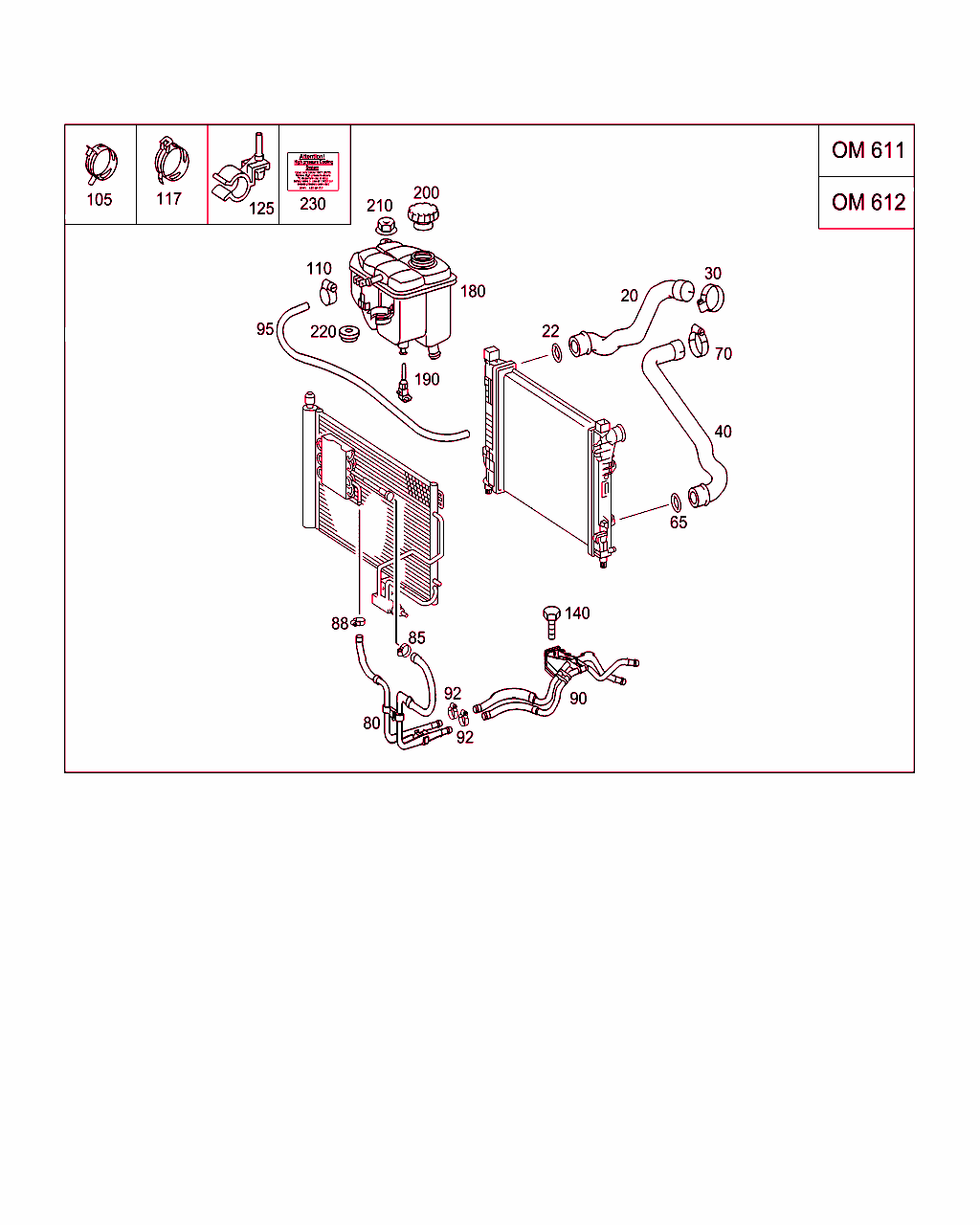

Schema

B50165000182.090624

[image]

B50165000271.150716

[image]

B50165000209.081117

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
20 A 203 501 03 82
クーラント・ホース
ラジエタ右上部

これに変更 A 203 501 29 82 		001
20 A 203 501 29 82
ホース
ラジエタ右上部 		001
22 A 003 997 17 89
シールリング
左下部
21.35 MM 		001
30 A 006 997 05 90
ホース・クランプ
クーラント・ホース / ウォータ・ポンプ
36-46 MM 		001
40 A 203 501 06 82
ホース
ラジエタ左上部 		001
65 A 003 997 17 89
シールリング
クーラント・ホース / ラジエタ上部
21.35 MM 		001
70 N 000000 002775
クランプ
エンジンに取り付けるクーラント・ホース
60/13 MM 		001
80 A 203 500 08 72
ライン
コンデンサーに

これに変更 A 203 500 11 72 		001
80 A 203 500 11 72
クーラント・パイプ
コンデンサーに 		001
85 N 000000 000665
クランプ
コンデンサ前の冷却水パイプ
12-22 MM 		001
88 A 005 997 01 90
ホース・クランプ
コンデンサ前の冷却水パイプ
14-24 MM 		001
90 A 203 500 02 72
ライン
コンデンサ・パイプ/左下部コンソール

[018]まで ｼｬｼ: F 184136 => まで 日付: 19/09/2001
 		001
90 A 203 500 09 72
ライン
コンデンサ・パイプ/左下部コンソール

[019]から ｼｬｼ: F 184137 => から 日付: 19/09/2001
 		001
92 N 000000 000665
クランプ
コンデンサ前の冷却水パイプ
12-22 MM 		002
95 N 000000 000734
ホース
エクスパンション・タンクからエンジンへ
8X15 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
[409]
組立時に調整のこと
 		001
105 A 210 997 07 90
クランプ
エクスパンション・タンクのホース
14-16 MM 		001
105 A 005 997 01 90
ホース・クランプ
フューエル・クーラーに
14-24 MM 		001
110 A 005 997 02 90
ホース・クランプ
ホース / エクスパンション・タンクおよび エンジン 		002
117 N 000000 000665
クランプ
ベンチレーション・ライン
12-22 MM 		001
125 A 203 501 00 20
ホルダー
ストラット前部中央に 		002
140 N 910142 006001
6角丸頭ボルト
横側下部
M6X16

[018]まで ｼｬｼ: F 184136 => まで 日付: 19/09/2001
 		001
140 N 000000 001114
6角丸頭ボルト
横側下部
M6X15

[019]から ｼｬｼ: F 184137 => から 日付: 19/09/2001
 		001
180 A 203 500 00 49
リザーバ
冷却水エクスパンション 		001
190 A 220 545 00 24
スイッチ
クーラント・レベル・インジケータ 		001
200 A 210 501 07 15
シール・キャップ
クーラント・エクスパンション・タンク

これに変更 A 210 501 06 15 		001
200 A 000 501 82 15
ラジエタ・キャップ
クーラント・エクスパンション・タンク

♦ 以下から選択できます A 210 501 06 15 		001
200 A 210 501 06 15
キャップ
エクスパンション・タンク

♦ 以下から選択できます A 000 501 82 15 		001
210 A 003 990 53 51
ナット
エクスパンション・タンク
M6 		001
220 A 203 504 02 12
ラバー・ブッシュ
エクスパンション・リザーバ / 右フロント・ホイール ・ハウス 		001
230 A 210 584 07 21
ラベル
英語
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 221B
ｺｰﾄﾞ日付指定名称
[221B]19951211クーラント用インフォメーション・ラベル - 英語
19970610クーラント/給油用インフォメーション・ラベル - 英語
 		001
230 A 210 584 08 21
ラベル
フランス語
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 222B
ｺｰﾄﾞ日付指定名称
[222B]19951211クーラント用インフォメーション・ラベル - フランス語
19970610クーラント用インフォメーション・ラベル - フランス語
 		001
230 A 210 584 09 21
ラベル
スペイン語
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 223B
ｺｰﾄﾞ日付指定名称
[223B]19951211クーラント用インフォメーション・ラベル - スペイン語
19970610クーラント用インフォメーション・ラベル - スペイン語
 		001
230 A 210 584 99 17
ラベル
ポルトガル語
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 209B
ｺｰﾄﾞ日付指定名称
[209B]19951002取扱説明書および整備手帳 (ポルトガル語)
19970610取扱説明書および整備手帳 (ポルトガル語)
 		001
230 A 210 584 28 21
ラベル
アラビア語
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 623
ｺｰﾄﾞ日付指定名称
[623]19951002湾岸諸国仕様
19980817湾岸諸国仕様
 		001
