一覧

C クラス・セダン
203.040 => C 230 KOMPRESSOR
M: 271948
GM: 711656, 716605, 716628, 716631
GA: 722695

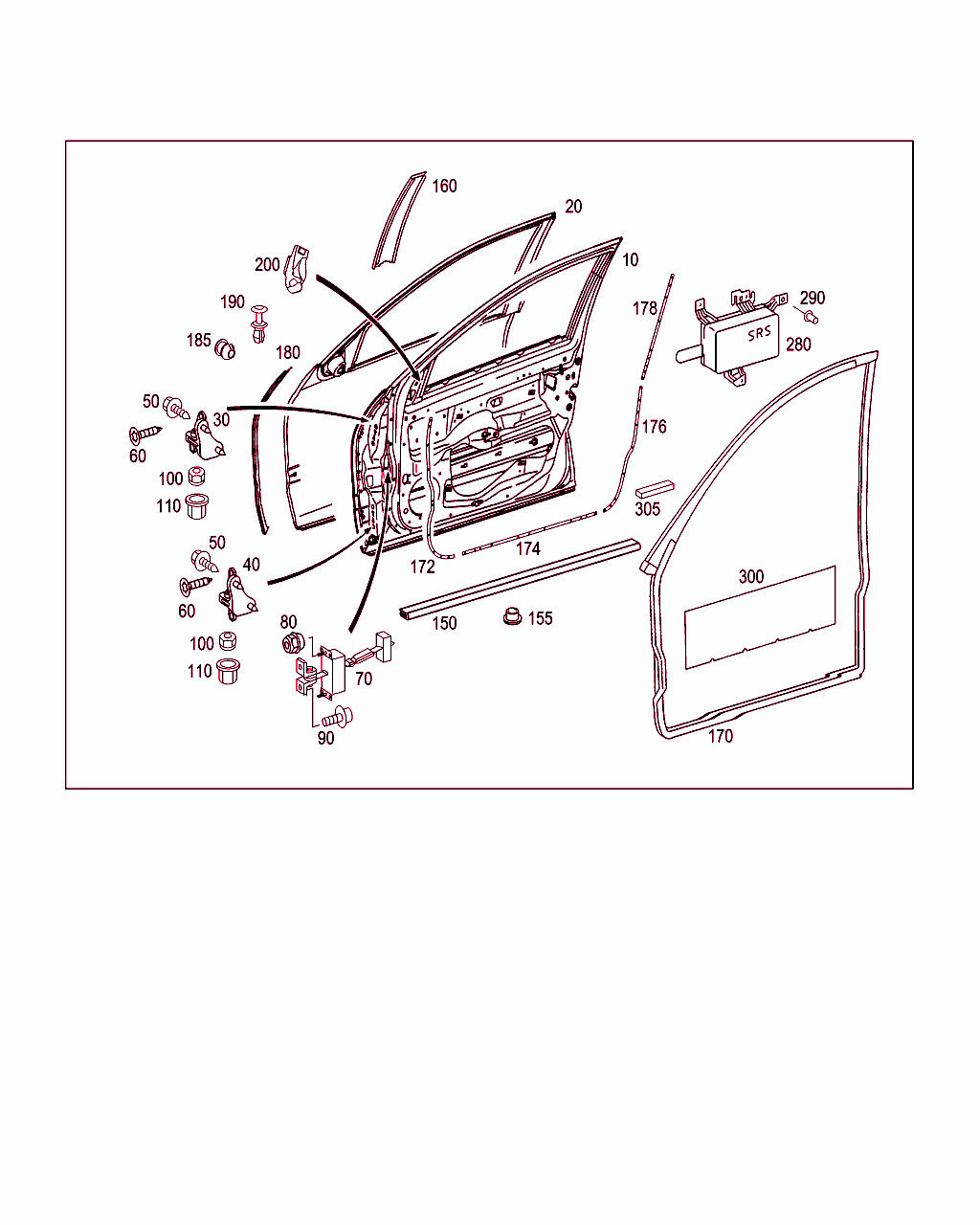

Schema

B72015000073.080219

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 203 720 01 05
ドア・ホワイト・ボディ
左 		001
10 A 203 720 02 05
ドア・ホワイト・ボディ
右 		001
20 A 203 720 01 09
運転席ドア・パネル
左 		001
20 A 203 720 02 09
運転席ドア・パネル
右 		001
30 A 203 720 01 37
ヒンジ
左上部

これに変更 A 203 720 07 37 		001
30 A 203 720 07 37
ヒンジ
左上部 		001
30 A 203 720 02 37
ヒンジ
右上部

これに変更 A 203 720 08 37 		001
30 A 203 720 08 37
ヒンジ
右上部 		001
40 A 203 720 03 37
ヒンジ
左下部

これに変更 A 203 720 09 37 		001
40 A 203 720 09 37
ヒンジ
左下部 		001
40 A 203 720 04 37
ヒンジ
右下部

これに変更 A 203 720 10 37 		001
40 A 203 720 10 37
ヒンジ
右下部 		001
50 A 011 990 51 01
フランジ付き6角ボルト
A ピラーに取り付けるヒンジ
M8X25

これに変更 A 015 990 25 01 		008
50 A 015 990 25 01
フランジ付き6角ボルト
A ピラーに取り付けるヒンジ
8X27 		008
60 A 140 984 04 29
ボルト
左ドアのヒンジ
M8X25 		004
60 A 140 984 04 29
ボルト
右ドアのヒンジ
M8X25 		004
70 A 203 720 01 16
ドア・キャッチ
左および右 		002
80 N 910112 006001
ヘキサゴン・ナット
ドア・ホルダ / 左ドア
M6 		002
80 N 910112 006001
ヘキサゴン・ナット
ドア・ホルダ / 右運転席ドア
M6 		002
90 N 000000 000944
6角丸頭ボルト
A ピラーのドア・ホルダ
M6X20 		002
90 N 000000 000944
6角丸頭ボルト
ドア・ホルダ / 右 A ピラー
M6X20 		002
100 A 001 990 57 50
ナット
セパレーション・ポイント(ヒンジ・ハーフ)
M8

ﾌｯﾄﾉｰﾄ解説
[002]
ドア・ヒンの修理の場合
 		NB
110 A 000 987 79 45
シーリング・キャップ
ナット

ﾌｯﾄﾉｰﾄ解説
[002]
ドア・ヒンの修理の場合
 		004
150 A 203 690 25 62
ストリップ
左および右下部

これに変更 A 203 690 73 82 		002
150 A 203 690 73 82
カバー・プレート
左および右下部 		002
155 A 000 997 33 20
キャップ
左下部
10 MM 		003
155 A 000 997 33 20
キャップ
右下部
10 MM 		003
160 A 203 690 05 87
カバー
左ウインドウ・フレーム 		001
160 A 203 690 05 87
カバー
左ウインドウ・フレーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953
ｺｰﾄﾞ日付指定名称
[953]20040408クラシック/ 標準装備
 		001
160 A 203 690 07 87
トリム・キャップ
左ウインドウ・フレーム

これに変更 A 203 690 29 87

[006]から ｼｬｼ: E 011930 => から 日付: 28/06/2002
[007]から ｼｬｼ: A 397965 => から 日付: 15/06/2002
[008]から ｼｬｼ: F 299405 => から 日付: 31/05/2002
[009]から ｼｬｼ: R 073110 => から 日付: 02/08/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
160 A 203 690 29 87
トリム・キャップ
左ウインドウ・フレーム

[006]から ｼｬｼ: E 011930 => から 日付: 28/06/2002
[007]から ｼｬｼ: A 397965 => から 日付: 15/06/2002
[008]から ｼｬｼ: F 299405 => から 日付: 31/05/2002
[009]から ｼｬｼ: R 073110 => から 日付: 02/08/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
160 A 203 690 06 87
カバー
右ウインドウ・フレーム 		001
160 A 203 690 06 87
カバー
右ウインドウ・フレーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953
ｺｰﾄﾞ日付指定名称
[953]20040408クラシック/ 標準装備
 		001
160 A 203 690 08 87
トリム・キャップ
右ウインドウ・フレーム

これに変更 A 203 690 30 87

[007]から ｼｬｼ: A 397965 => から 日付: 15/06/2002
[008]から ｼｬｼ: F 299405 => から 日付: 31/05/2002
[009]から ｼｬｼ: R 073110 => から 日付: 02/08/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
160 A 203 690 30 87
トリム・キャップ
右ウインドウ・フレーム

[007]から ｼｬｼ: A 397965 => から 日付: 15/06/2002
[008]から ｼｬｼ: F 299405 => から 日付: 31/05/2002
[009]から ｼｬｼ: R 073110 => から 日付: 02/08/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 955/954
ｺｰﾄﾞ日付指定名称
[955]19951002装備パッケージ：エレガンス
19970724装備パッケージ：エレガンス
[954]19951002装備パッケージ：アヴァンギャルド
19970724装備パッケージ：アヴァンギャルド
 		001
170 A 203 720 01 78
シーリング・フレーム
左

これに変更 A 203 720 21 78 		001
170 A 203 720 21 78
ウェザ・ストリップ
左 		001
170 A 203 720 02 78
シーリング・フレーム
右

これに変更 A 203 720 22 78 		001
170 A 203 720 22 78
ウェザ・ストリップ
右 		001
172 A 203 727 01 35
レール
/ 左 A ピラーの付近 		001
172 A 203 727 02 35
レール
右 A ピラー付近 		001
174 A 203 727 03 35
レール
/ 左エントランスの付近 		001
174 A 203 727 04 35
レール
/ 右エントランスの付近 		001
176 A 203 727 05 35
レール
/ 左下 B ピラーの付近 		001
176 A 203 727 06 35
レール
/ 右下 B ピラーの付近 		001
178 A 203 727 07 35
レール
/ 左上 B ピラーの付近 		001
178 A 203 727 08 35
レール
/ 右上 B ピラーの付近 		001
180 A 203 727 37 30
ウェザ・ストリップ
左

これに変更 A 203 727 17 30 		001
180 A 203 727 17 30
ウェザ・ストリップ
左

これに変更 A 203 720 15 78 		001
180 A 203 720 15 78
シーリング・フレーム
左 		001
180 A 203 727 38 30
ウェザ・ストリップ
右

これに変更 A 203 727 18 30 		001
180 A 203 727 18 30
ウェザ・ストリップ
右

これに変更 A 203 720 16 78 		001
180 A 203 720 16 78
シーリング・フレーム
右 		001
185 A 012 988 31 78
プロフィール・キャッチ
左 		008
185 A 012 988 31 78
プロフィール・キャッチ
右 		008
190 A 123 990 02 92
スプレッド・リベット
左シール固定用ツール 		008
190 A 123 990 02 92
スプレッド・リベット
右シール固定用ツール 		008
200 A 203 727 31 30
ウェザ・ストリップ
左ミラー・ボディ内側 		001
200 A 203 727 32 30
ウェザ・ストリップ
右ミラー・ボディ内側 		001
280 A 203 860 25 05
リテーニング・システム
サイドバッグ / 左運転席ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001
280 A 203 860 33 05
リテーニング・システム
サイドバッグ / 左運転席ドア

これに変更 A 203 860 25 05
• +001 A 203 860 26 05
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001
280 A 203 860 25 05
リテーニング・システム
サイドバッグ / 左運転席ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001
280 A 203 860 26 05
リテーニング・システム
サイドバッグ / 右運転席ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001
280 A 203 860 34 05
リテーニング・システム
サイドバッグ / 右運転席ドア

これに変更 A 203 860 26 05
• +001 A 203 860 25 05
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001
280 A 203 860 26 05
リテーニング・システム
サイドバッグ / 右運転席ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001
290 A 003 990 24 97
ブラインド・リベット
サイドバッグ固定用ツール
4.8X8 		006
300 A 168 682 03 08
ダンパ
左運転席ドア・パネルに 		001
300 A 168 682 03 08
ダンパ
右運転席ドア・パネルに 		001
305 A 203 682 06 08
ダンパ
パネルおよび左補強パイプ の間 		001
305 A 203 682 06 08
ダンパ
パネルおよび右補強パイプの間 		001
