一覧

C クラス・セダン
203.040 => C 230 KOMPRESSOR
M: 271948
GM: 711656, 716605, 716628, 716631
GA: 722695

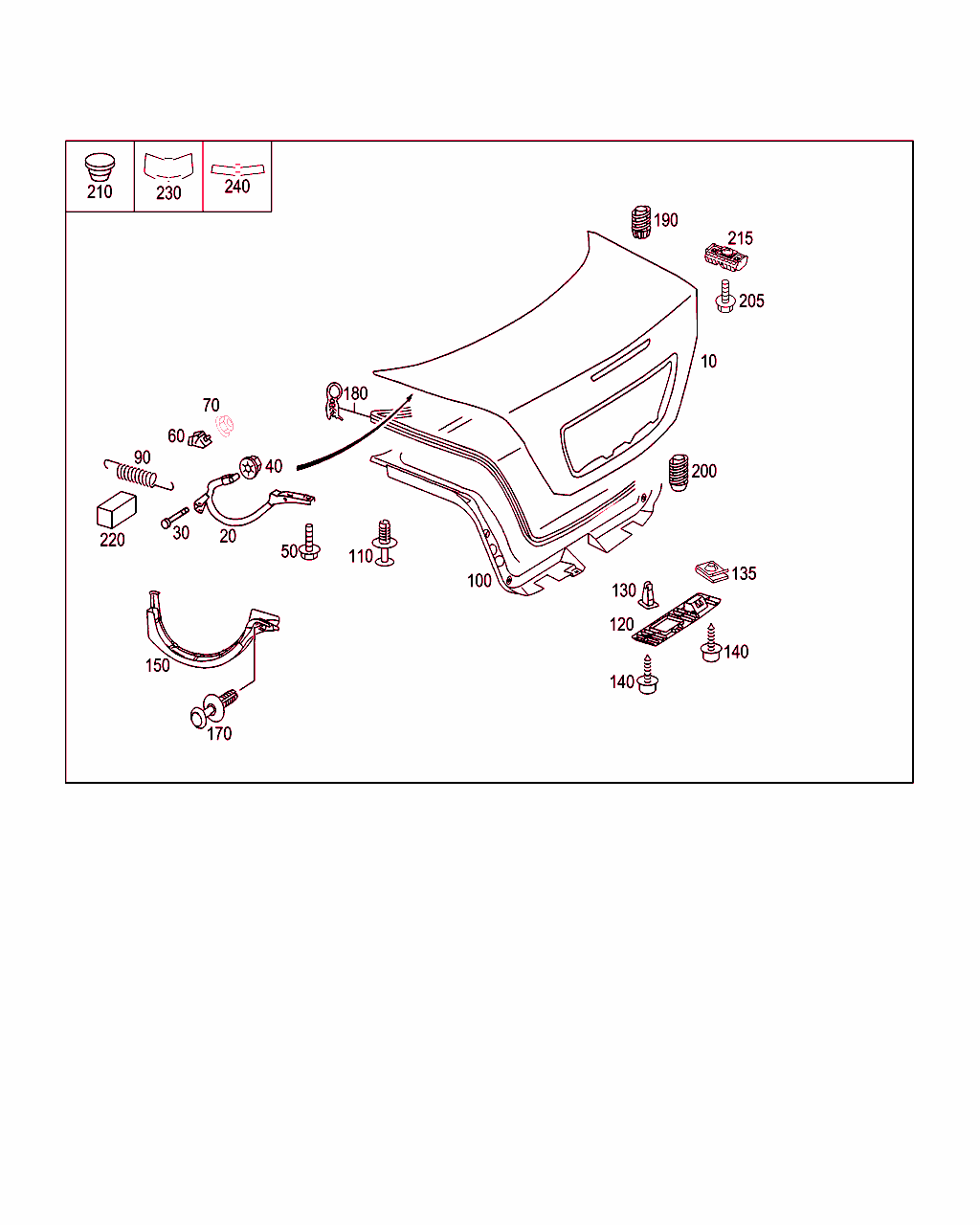

Schema

B75015000036.070824

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 203 750 04 75
トランク・ゲート

これに変更 A 203 750 06 75
• +002 A 203 750 00 97
• +001 A 203 693 23 33
• +001 A 203 693 24 33

[002]まで ｼｬｼ: E 018724 => まで 日付: 30/06/2003
[003]まで ｼｬｼ: A 578709 => まで 日付: 04/09/2003
[004]まで ｼｬｼ: F 484324 => まで 日付: 10/09/2003
[005]まで ｼｬｼ: R 129343 => まで 日付: 06/11/2003

ﾌｯﾄﾉｰﾄ解説
[006]
追加として一緒に発注、標準仕様の場合、 1X A 203 750 08 81 ES2.:9999　　　　　　　　　　　　　　　コード 263/264/494/498 の場合、1X A 203 750 09 81 ES2.:9999　
 		001
10 A 203 750 06 75
トランク・リッド

[007]から ｼｬｼ: E 018725 => から 日付: 30/06/2003
[008]から ｼｬｼ: A 578710 => から 日付: 04/09/2003
[009]から ｼｬｼ: F 484325 => から 日付: 10/09/2003
[010]から ｼｬｼ: R 129344 => から 日付: 06/11/2003

ﾌｯﾄﾉｰﾄ解説
[006]
追加として一緒に発注、標準仕様の場合、 1X A 203 750 08 81 ES2.:9999　　　　　　　　　　　　　　　コード 263/264/494/498 の場合、1X A 203 750 09 81 ES2.:9999　
 		001
20 A 203 750 01 28
ヒンジ・レバー
左 		001
20 A 203 750 02 28
ヒンジ・レバー
右 		001
30 A 210 990 00 20
ボルト
ヒンジ・レバー / ブラケット
M8X55 		002
40 N 000000 003175
ナット
マウントのヒンジ・レバー
M8 		002
50 A 202 990 25 01
フランジ付き6角ボルト
ヒンジ・レバー / トランク・リッド
M6X16 		004
60 A 210 750 02 26
ストッパ
ヒンジ・レバー・マウント 		002
70 N 910112 006001
ヘキサゴン・ナット
ストッパ固定用ツール
M6 		002
90 A 203 757 02 29
スプリング/ブラケット
トランク・ゲート

[016]まで ｼｬｼ: A 958060 => まで 日付: 21/12/2006
[017]まで ｼｬｼ: F 954999 => まで 日付: 01/07/2007
[018]まで ｼｬｼ: R 243352 => まで 日付: 31/07/2006
 		002
90 A 203 757 03 29
スプリング
トランク・ゲート

[019]から ｼｬｼ: E 030000 => から 日付: 31/12/2006
[020]から ｼｬｼ: A 958061 => から 日付: 21/12/2006
[021]から ｼｬｼ: F 955000 => から 日付: 01/07/2007
[022]から ｼｬｼ: R 243353 => から 日付: 31/07/2006
 		002
100 A 203 694 16 25
カバー/ブラケット
非常用三角停止板ブラケット付きトランク・リッド

[032]まで ｼｬｼ: A 705949 => まで 日付: 03/08/2004
[033]まで ｼｬｼ: F 674107 => まで 日付: 09/01/2005
[034]まで ｼｬｼ: R 165389 => まで 日付: 30/06/2005

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9F08シングル・トーン・ブラック
 		001
100 A 203 694 23 25
パネル/ブラケット
非常用三角停止板ブラケット付きトランク・リッド

これに変更 A 203 694 25 25

[039]まで ｼｬｼ: A 954716 => まで 日付: 30/11/2006
[040]まで ｼｬｼ: F 909150 => まで 日付: 22/12/2006
[041]まで ｼｬｼ: R 223762 => まで 日付: 23/01/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9F08シングル・トーン・ブラック
 		001
100 A 203 694 25 25
パネル/ブラケット
非常用三角停止板ブラケット付きトランク・リッド

これに変更 A 203 690 57 41
• +001 A 211 890 08 14
• +001 A 211 890 03 97

[039]まで ｼｬｼ: A 954716 => まで 日付: 30/11/2006
[040]まで ｼｬｼ: F 909150 => まで 日付: 22/12/2006
[041]まで ｼｬｼ: R 223762 => まで 日付: 23/01/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9F08シングル・トーン・ブラック
 		001
100 A 203 690 57 41
カバー
非常用三角停止板ブラケット付きトランク・リッド

[042]から ｼｬｼ: A 954717 => から 日付: 30/11/2006
[043]から ｼｬｼ: F 909151 => から 日付: 22/12/2006
[044]から ｼｬｼ: R 223763 => から 日付: 23/01/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9F08シングル・トーン・ブラック
 		001
100 A 203 694 18 25
パネル
非常用三角停止板ブラケット およびサブ・ヒューズ付きトランク・リッド

[027]から ｼｬｼ: E 002500 => から 日付: 14/05/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802
[029]から ｼｬｼ: F 244800 => から 日付: 14/01/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
[045]から ｼｬｼ: A 171991 => から 日付: 14/05/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802
[046]から ｼｬｼ: R 055474 => から 日付: 01/08/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9F08シングル・トーン・ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 884
ｺｰﾄﾞ日付指定名称
[884]19951002トランク・リッド補助ロック (HZS)
19980904トランク・リッド補助ロック (HZS)
 		001
100 A 203 694 12 25
カバー
トランク・ゲート

[023]まで ｼｬｼ: E 011929 => まで 日付: 28/06/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
[024]まで ｼｬｼ: A 407463 => まで 日付: 28/06/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
[025]まで ｼｬｼ: F 326375 => まで 日付: 31/07/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
[047]まで ｼｬｼ: R 076721 => まで 日付: 31/03/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9C86チャコール・グレー001A/002A/005A/008A
9C86チャコール・グレー401A/402A/405A/408A
9C86チャコール・グレー701A/708A
9C86チャコール・グレー151A/154A/155A/158A
9C86チャコール・グレー201A/202A/204A/205A/208A
9C86チャコール・グレー681A
9C86チャコール・グレー251A/252A/257A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001
100 A 203 694 17 25
パネル
トランク・ゲート

これに変更 A 203 694 24 25

[028]から ｼｬｼ: A 171991 => から 日付: 28/09/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802
[029]から ｼｬｼ: F 244800 => から 日付: 14/01/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
[030]から ｼｬｼ: R 055474 => から 日付: 08/03/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
[048]から ｼｬｼ: E 002500 => から 日付: 28/09/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9F08シングル・トーン・ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001
100 A 203 694 24 25
パネル
トランク・ゲート

これに変更 A 203 690 53 41

[028]から ｼｬｼ: A 171991 => から 日付: 28/09/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802
[029]から ｼｬｼ: F 244800 => から 日付: 14/01/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
[030]から ｼｬｼ: R 055474 => から 日付: 08/03/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
[048]から ｼｬｼ: E 002500 => から 日付: 28/09/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9F08シングル・トーン・ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001
100 A 203 690 53 41
カバー
トランク・ゲート

[028]から ｼｬｼ: A 171991 => から 日付: 28/09/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802
[029]から ｼｬｼ: F 244800 => から 日付: 14/01/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
[030]から ｼｬｼ: R 055474 => から 日付: 08/03/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
[048]から ｼｬｼ: E 002500 => から 日付: 28/09/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9F08シングル・トーン・ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
 		001
100 A 203 694 19 25
パネル
トランク・ゲート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9F08シングル・トーン・ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+884
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980302米国仕様
[884]19951002トランク・リッド補助ロック (HZS)
19980904トランク・リッド補助ロック (HZS)
 		001
110 A 201 990 02 92
スプレッド・リベット
トランク・リッドのパネル
8 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]9051ブラック
 		012
110 A 201 990 02 92
スプレッド・リベット
トランク・リッドのパネル
8 MM

[031]まで ｼｬｼ: E 019384 => まで 日付: 30/04/2004
[049]まで ｼｬｼ: A 666024 => まで 日付: 30/04/2004
[050]まで ｼｬｼ: F 582997 => まで 日付: 31/05/2004
[051]まで ｼｬｼ: R 141799 => まで 日付: 23/02/2004

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]9051ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 636/636+884
ｺｰﾄﾞ日付指定名称
[636]19951002三角表示板の廃止
19980313三角表示板の廃止
[884]19951002トランク・リッド補助ロック (HZS)
19980904トランク・リッド補助ロック (HZS)
 		001
110 A 201 990 02 92
スプレッド・リベット
トランク・リッドのパネル
8 MM

[035]から ｼｬｼ: E 019385 => から 日付: 30/04/2004
[052]から ｼｬｼ: A 666025 => から 日付: 30/04/2004
[053]から ｼｬｼ: F 582998 => から 日付: 31/05/2004
[054]から ｼｬｼ: R 141800 => から 日付: 23/02/2004

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]9051ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 636
ｺｰﾄﾞ日付指定名称
[636]19951002三角表示板の廃止
19980313三角表示板の廃止
 		001
120 A 203 758 00 02
グリップ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[903]7C45ディープ・ダーク・グレー
 		001
120 A 203 758 01 02
グリップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P51
ｺｰﾄﾞ日付指定名称
[P51]20001124ツール・ボックス - インテリア・パッケージ
 		001
130 A 639 998 01 85
ペグ
グリップ固定用ツール

これに変更 A 000 998 33 85
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P51
ｺｰﾄﾞ日付指定名称
[P51]20001124ツール・ボックス - インテリア・パッケージ
 		002
130 A 000 998 33 85
スプレッディング・ナット
グリップ固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P51
ｺｰﾄﾞ日付指定名称
[P51]20001124ツール・ボックス - インテリア・パッケージ
 		002
130 A 639 998 01 85
ペグ
グリップ固定用ツール

これに変更 A 000 998 33 85
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P51
ｺｰﾄﾞ日付指定名称
[P51]20001124ツール・ボックス - インテリア・パッケージ
 		001
130 A 000 998 33 85
スプレッディング・ナット
グリップ固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P51
ｺｰﾄﾞ日付指定名称
[P51]20001124ツール・ボックス - インテリア・パッケージ
 		001
135 A 003 994 79 45
ばね板ナット
グリップ固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P51
ｺｰﾄﾞ日付指定名称
[P51]20001124ツール・ボックス - インテリア・パッケージ
 		001
140 A 001 984 57 29
6角丸頭ボルト
グリップ固定用ツール
M4X14

[002]まで ｼｬｼ: E 018724 => まで 日付: 30/06/2003
[055]まで ｼｬｼ: A 547495 => まで 日付: 28/05/2003
[056]まで ｼｬｼ: F 433730 => まで 日付: 01/05/2003
[057]まで ｼｬｼ: R 117700 => まで 日付: 30/06/2003
 		002
140 N 000000 000522
鉄板ビス
グリップ固定用ツール
4.2X16

[007]から ｼｬｼ: E 018725 => から 日付: 30/06/2003
[058]から ｼｬｼ: A 547496 => から 日付: 28/05/2003
[059]から ｼｬｼ: F 433731 => から 日付: 01/05/2003
[060]から ｼｬｼ: R 117701 => から 日付: 30/06/2003
 		002
140 A 001 984 57 29
6角丸頭ボルト
グリップ固定用ツール
M4X14
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P51
ｺｰﾄﾞ日付指定名称
[P51]20001124ツール・ボックス - インテリア・パッケージ
 		001
140 N 000000 000449
鉄板ビス
グリップ固定用ツール
MBN 10169-ST3.5X19-R
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P51
ｺｰﾄﾞ日付指定名称
[P51]20001124ツール・ボックス - インテリア・パッケージ
 		002
150 A 203 821 09 89
ケーブル・ダクト
左 		001
150 A 203 821 10 89
ケーブル・ダクト
右 		001
170 A 201 990 02 92
スプレッド・リベット
ケーブル・ダクト / ヒンジ・レバー
8 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]9051ブラック
 		002
180 A 203 750 00 98
ウェザ・ストリップ 001
190 A 203 987 00 40
ラバー・バッファ
トランクリッド上部に 		002
200 A 201 987 04 40
ラバー・バッファ
トランクリッド下部に 		004
205 N 000000 001146
6角丸頭ボルト
ラバー・バッファ
M6X16 		004
210 N 915042 006000
プラグ
トランク・リッド内の塗料排出孔
6.5 MM 		002
215 A 203 750 00 97
バッファ
トランクリッド上部側部に 		002
220 A 203 682 53 41
ダンパ
トランクリッド・テンション・スプリングに 		002
230 A 203 698 13 30
インパネカバー
トランク・リッドとバンパの間 		001
240 A 203 698 14 30
カバー
トランク・リッドとバンパの間 		001
