一覧

C クラス・セダン
203.040 => C 230 KOMPRESSOR
M: 271948
GM: 711656, 716605, 716628, 716631
GA: 722695

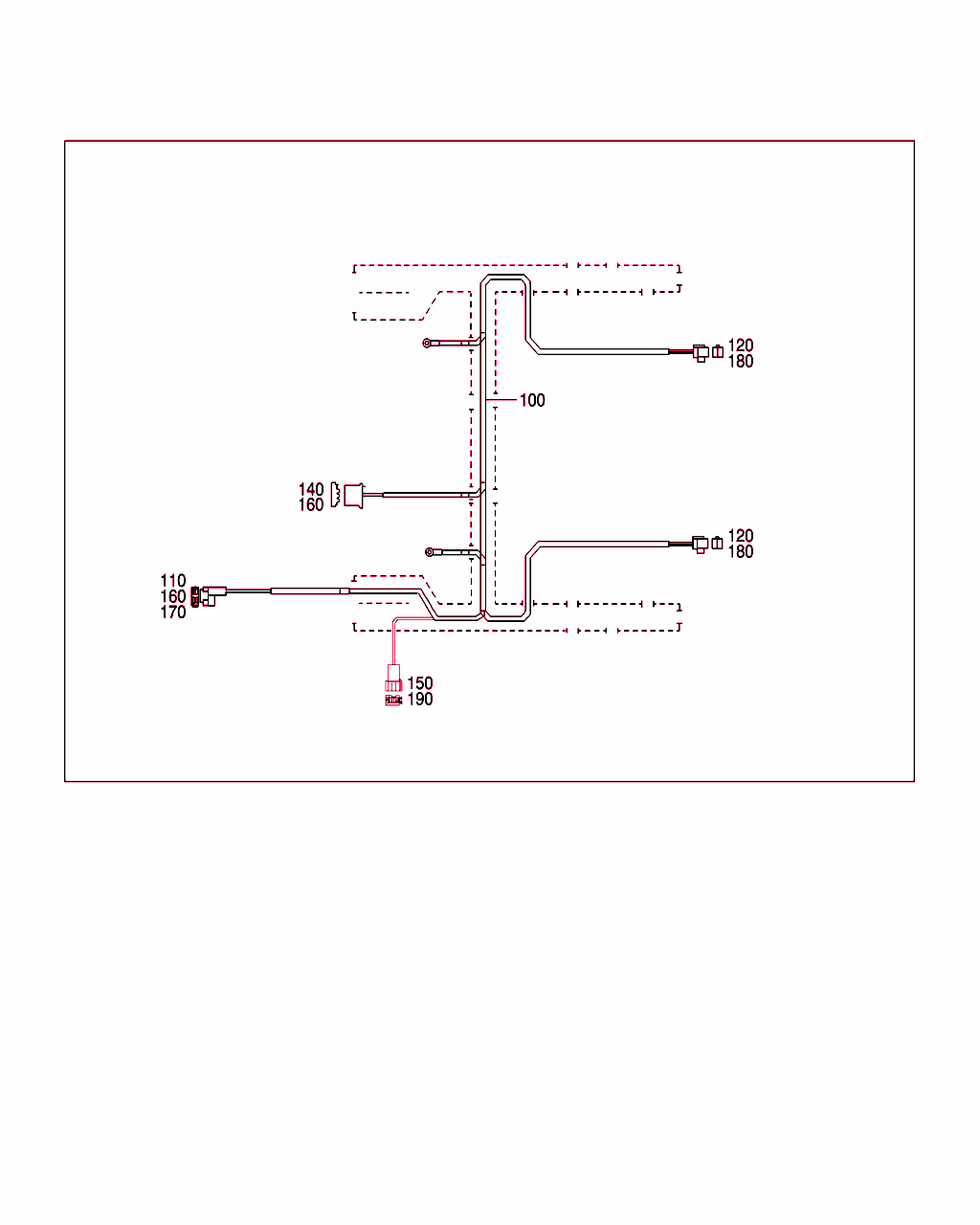

Schema

B82510000088.021210

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
100 A 203 540 30 05
ケーブル・ハーネス/ブラケット
シート・ヒータ

ﾌｯﾄﾉｰﾄ解説
[198]
ID ナンバ F433730 以前では、ES1 なしの部品番号で注文してください
[199]
ID ナンバ A535916 以降では、部品番号 ES1 98 を注文してください
[200]
ID ナンバ F433731 以降では、部品番号 ES1 98 を注文してください
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 873
ｺｰﾄﾞ日付指定名称
[873]19951002左および右運転席シート・ヒータ
19960329左および右運転席シート・ヒータ
 		001
100 A 203 440 51 13
ケーブル・ハーネス
シート・ヒータ

[006]から ｼｬｼ: E 018725 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[007]から ｼｬｼ: A 555897 => から 日付: 30/06/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[008]から ｼｬｼ: F 457375 => から 日付: 14/10/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[009]から ｼｬｼ: R 131145 => から 日付: 03/12/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 873
ｺｰﾄﾞ日付指定名称
[873]19951002左および右運転席シート・ヒータ
19960329左および右運転席シート・ヒータ
 		001
110 A 003 545 13 01
ヒューズ・ボックス
車内ヒューズ・ボックス
COD. A SPT
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 873
ｺｰﾄﾞ日付指定名称
[873]19951002左および右運転席シート・ヒータ
19960329左および右運転席シート・ヒータ
 		001
120 A 029 545 07 28
コネクタ・ハウジング
運転席側コンタクト・ストリップ、黒
4 PIN DFK3;X55/3 		001
120 A 029 545 07 28
コネクタ・ハウジング
助手席側コンタクト・ストリップ、黒
4 PIN DFK3;X55/4 		001
140 A 027 545 67 28
ハウジング
アッパ・オペレーティング・フィールド・コントロール・ユニット
4 PIN JPT,SPT;N72/1 		001
150 A 037 545 14 28
プラグ
コネクタ (運転席/フレーム・フロア・システム)
2-PIN SLK2.8;X35/33 		001
160 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
160 A 004 545 53 26
コンタクト・スプリング
1.5-2.5 MM2 JPT 		NB
160 A 004 545 52 26
コンタクト・スプリング
1.0-2.5 MM2 SPT
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 873
ｺｰﾄﾞ日付指定名称
[873]19951002左および右運転席シート・ヒータ
19960329左および右運転席シート・ヒータ
 		NB
160 A 004 545 52 26
コンタクト・スプリング
1.0-2.5 MM2 SPT 		NB
170 N 072581 000300
ヒューズ・エレメント
3A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 873
ｺｰﾄﾞ日付指定名称
[873]19951002左および右運転席シート・ヒータ
19960329左および右運転席シート・ヒータ
 		NB
180 A 006 545 98 26
コンタクト・スプリング
1.5-2.5 MM2 DFK3 		NB
190 A 035 545 73 28
フラット・プラグ
0.5-1.0 MM2 SLK2.8 		NB
