一覧

C クラス・セダン
203.046 => C 180 KOMPRESSOR
M: 271946
GM: 711656, 716605, 716628, 716631
GA: 722695

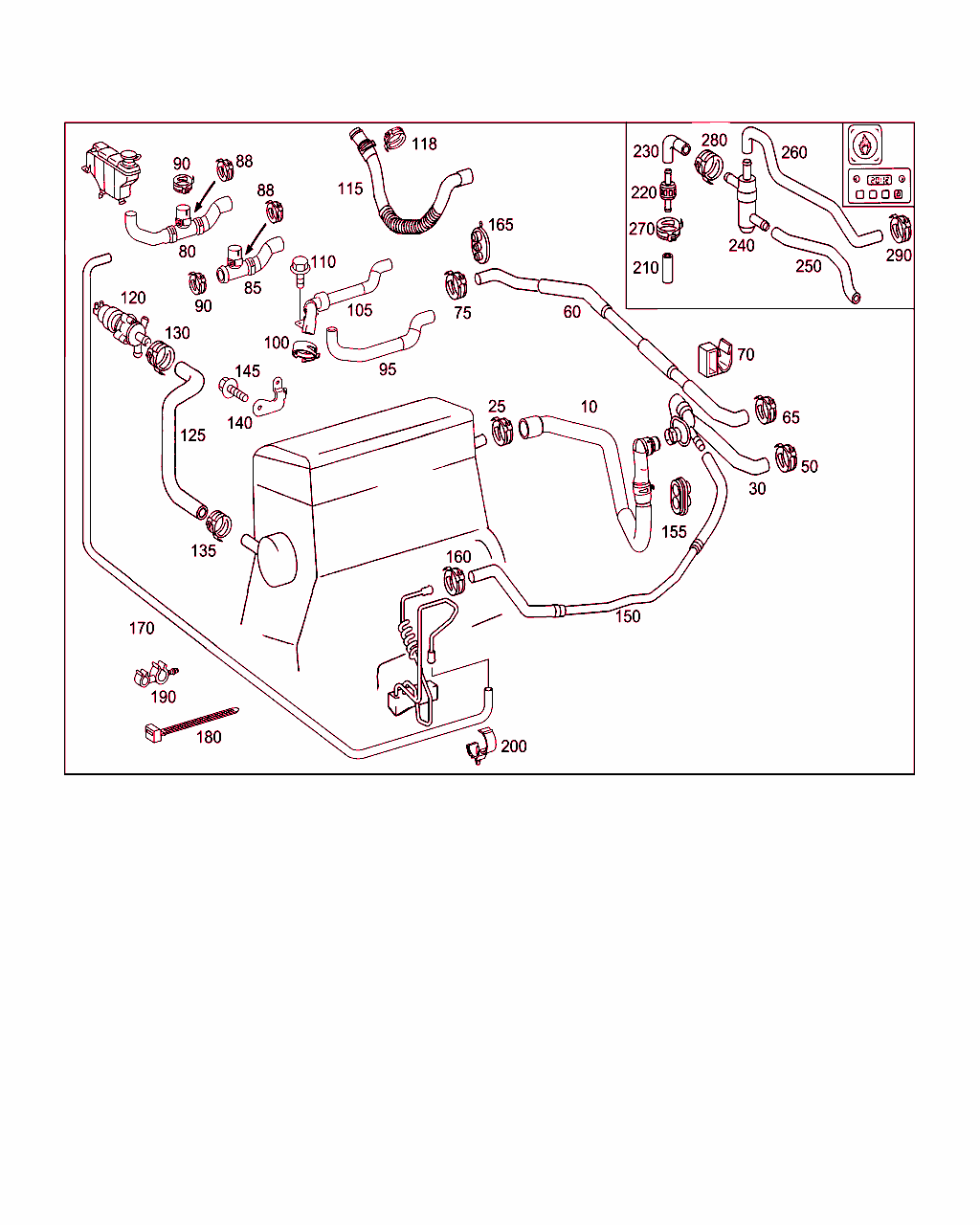

Schema

B83181000029.121206

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 830 00 96
ホース
エンジンからセパレーション・ポイントへ、パーティション 		001
25 A 006 997 42 90
クランプ
ホースへ
28/35 MM 		001
30 A 203 830 02 96
ホース
熱交換器への接続パイプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001 L
30 A 203 830 18 96
ホース
熱交換器への接続パイプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001 R
30 A 203 830 25 96
ホース
熱交換器への接続パイプ 		001 L
30 A 203 830 27 96
ホース
熱交換器への接続パイプ 		001 R
50 A 230 995 01 05
タイプ・クリップ
熱交換器に取り付けるホース
24.0/26.8 MM 		001
60 A 203 830 01 15
ライン
?熱交換器からウォータ・バルブへ 		001 L
60 A 203 830 02 15
ライン
?熱交換器からウォータ・バルブへ 		001 R
65 A 230 995 01 05
タイプ・クリップ
熱交換器に取り付けるホース
24.0/26.8 MM 		001
70 A 000 994 31 48
ヒューズ
ヒータ・ライン固定用部品 		001 R
75 A 230 995 01 05
タイプ・クリップ
ホース / ?グロメット
24.0/26.8 MM 		001
75 A 230 995 01 05
タイプ・クリップ
循環ポンプのホース
24.0/26.8 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 450/670/581/874/875/970/974/975/580
ｺｰﾄﾞ日付指定名称
[450]19951002タクシー - インターナショナル
19970924タクシー - インターナショナル
[670]19960329余熱利用エンジン (MRA)
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[874]19990312温水循環ポンプ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
[970]19951002警察無線装置装備パトカー (ドイツ国内)
19970924警察緊急出動用車両取付け準備部品
[974]19960323消防車
19970924消防指揮車取付け準備部品
[975]19960323救急医用車両
19970924ドクター・カー取付け準備部品
[580]19951002エア・コンディショナ/テンプマチック
19960329エアコン
 		001
80 A 203 830 07 96
ホース
エクスパンション・タンク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 670/581/874/875
ｺｰﾄﾞ日付指定名称
[670]19960329余熱利用エンジン (MRA)
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[874]19990312温水循環ポンプ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001
85 A 203 830 19 96
ホース
エクスパンション・タンク

[087]から ｼｬｼ: E 005179 => から 日付: 31/07/2001
[157]から ｼｬｼ: A 237174 => から 日付: 31/08/2001
[158]から ｼｬｼ: F 206590 => から 日付: 02/01/2002
[159]から ｼｬｼ: R 048338 => から 日付: 04/02/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -581-670-874-875
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[670]19960329余熱利用エンジン (MRA)
[874]19990312温水循環ポンプ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001
88 A 006 997 42 90
クランプ
ホースをT型コネクタに
28/35 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 670/581/874/875
ｺｰﾄﾞ日付指定名称
[670]19960329余熱利用エンジン (MRA)
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[874]19990312温水循環ポンプ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		003
88 A 006 997 42 90
クランプ
28/35 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -581-670-874-875
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[670]19960329余熱利用エンジン (MRA)
[874]19990312温水循環ポンプ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		002
90 A 006 997 42 90
クランプ
エクスパンション・タンクのホース
28/35 MM 		001
90 N 000000 000668
クランプ
ホース / T ジョイント
25/40
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -581-670-874-875
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[670]19960329余熱利用エンジン (MRA)
[874]19990312温水循環ポンプ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001
120 A 203 835 00 64
ポンプ/ブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -875+450/-875+670/-875+580/-875+581/-875+874/-875+970/-875+974/-875+975
ｺｰﾄﾞ日付指定名称
[450]19951002タクシー - インターナショナル
19970924タクシー - インターナショナル
[580]19951002エア・コンディショナ/テンプマチック
19960329エアコン
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[670]19960329余熱利用エンジン (MRA)
[874]19990312温水循環ポンプ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
[970]19951002警察無線装置装備パトカー (ドイツ国内)
19970924警察緊急出動用車両取付け準備部品
[974]19960323消防車
19970924消防指揮車取付け準備部品
[975]19960323救急医用車両
19970924ドクター・カー取付け準備部品
 		001
120 A 203 835 01 64
ポンプ
ヒータ付きウインドウ・ウォッシャ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875/450+875/670+875/581+875/874+875/875+970/875+974/875+975
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
[450]19951002タクシー - インターナショナル
19970924タクシー - インターナショナル
[670]19960329余熱利用エンジン (MRA)
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[874]19990312温水循環ポンプ
[970]19951002警察無線装置装備パトカー (ドイツ国内)
19970924警察緊急出動用車両取付け準備部品
[974]19960323消防車
19970924消防指揮車取付け準備部品
[975]19960323救急医用車両
19970924ドクター・カー取付け準備部品
 		001
125 A 209 832 02 94
ホース
循環ポンプからエンジンへ

これに変更 A 203 832 38 94 		001
125 A 203 832 38 94
ホース
循環ポンプからエンジンへ 		001
125 A 209 832 00 94
ホース
循環ポンプからエンジンへ

これに変更 A 203 832 39 94
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 670/581/874/875
ｺｰﾄﾞ日付指定名称
[670]19960329余熱利用エンジン (MRA)
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[874]19990312温水循環ポンプ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001
125 A 203 832 39 94
ホース
循環ポンプからエンジンへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 670/581/874/875
ｺｰﾄﾞ日付指定名称
[670]19960329余熱利用エンジン (MRA)
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[874]19990312温水循環ポンプ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001
130 A 230 995 01 05
タイプ・クリップ
循環ポンプのホース
24.0/26.8 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 450/580/581/670/874/875
ｺｰﾄﾞ日付指定名称
[450]19951002タクシー - インターナショナル
19970924タクシー - インターナショナル
[580]19951002エア・コンディショナ/テンプマチック
19960329エアコン
[581]19951002オートマチック・クライメート・コントロール
19960329オートマチック・クライメート・コントロール
[670]19960329余熱利用エンジン (MRA)
[874]19990312温水循環ポンプ
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001
135 A 203 995 06 05
タイプ・クリップ
エンジンに取り付けるホース
29/12MM 		001
135 A 006 997 42 90
クランプ
エンジンに取り付けるホース
28/35 MM 		001
150 A 203 830 10 15
ライン
バイパス・ライン / ウォータ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001 L
150 A 203 830 11 15
ライン
バイパス・ライン / ウォータ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001 R
155 A 203 988 02 27
グロメット
エンジン・ルーム・パーティションを通るホース 		001
160 N 000000 000665
クランプ
ホース/ホース
12-22 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001
160 N 000000 000665
クランプ
タンクのホース
12-22 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		002
160 N 000000 000665
クランプ
ホース / ポンプ
12-22 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001
165 A 203 988 01 27
固定用グロメット
エンジン・ルーム・パーティションを通るホース

これに変更 A 000 998 39 02 		001
165 A 000 998 39 02
ケーブル・グロメット
エンジン・ルーム・パーティションを通るホース

これに変更 A 000 998 48 02 		001
165 A 000 998 48 02
ケーブル・グロメット
エンジン・ルーム・パーティションを通るホース 		001
170 A 203 830 09 96
ホース
リザーバからポンプまで

[118]まで ｼｬｼ: E 029999 => まで 日付: 31/12/2006
[133]まで ｼｬｼ: F 955000 => まで 日付: 30/06/2007
[134]まで ｼｬｼ: R 268000 => まで 日付: 30/06/2007
[168]まで ｼｬｼ: A 974999 => まで 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960329ヒータ付きウインドウ・ウォッシャ
 		001
190 A 000 995 61 14
ホルダー
ホースおよびケーブル・ハーネス 		001
210 A 203 506 18 35
ホース
チェック・バルブからパイプまで
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19970724補助ヒータ
 		001
220 A 000 203 56 64
バルブ
チェック・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19970724補助ヒータ
 		001
230 A 203 506 19 35
ホース
チェック・バルブからコンビ・バルブへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19970724補助ヒータ
 		001
240 A 000 203 62 64
バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19970724補助ヒータ
 		001
250 A 203 506 17 35
ホース
カップリング・ユニットへのコンビ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19970724補助ヒータ
 		001
260 A 203 506 20 35
ホース
コンビ・バルブ (フィードから 車両ヒータへ)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19970724補助ヒータ
 		001
270 A 007 997 20 90
クランプ
バルブに取り付けるホース
12-22 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19970724補助ヒータ
 		002
280 A 230 995 01 05
タイプ・クリップ
バルブに取り付けるホース
24.0/26.8 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19970724補助ヒータ
 		003
290 A 000 995 40 05
タイプ・クリップ
ホース / コネクタ
27 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19970724補助ヒータ
 		001
