一覧

C クラス・セダン
205.004 => C 220 BLUETEC / D
M: 651921
GM: 716754
GA: 722908, 725011, 725014, 725018

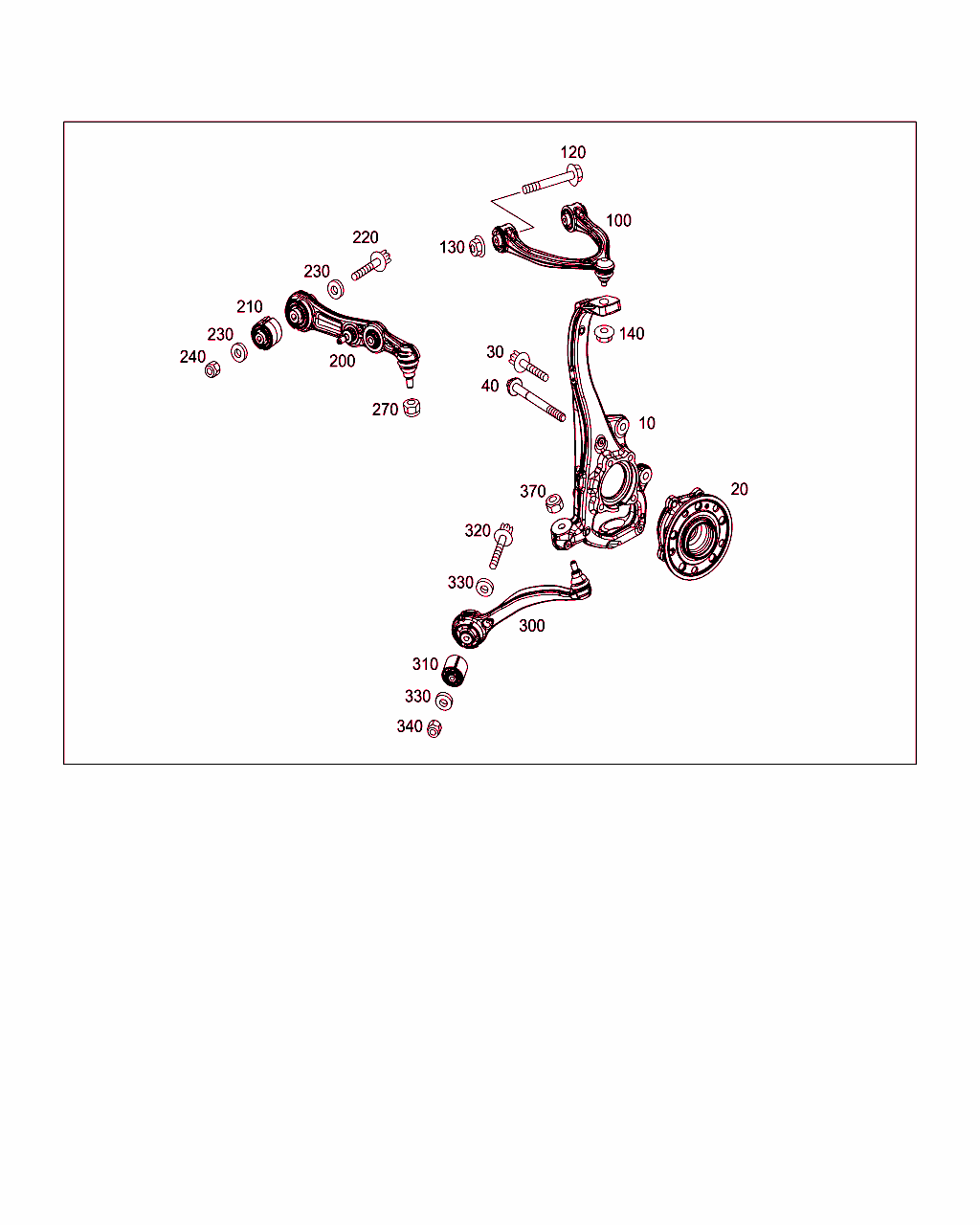

Schema

B33030000123.171129

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 205 332 21 00
ステアリングナックル
左フロント 		001
10 A 205 332 22 00
ステアリングナックル
右フロント 		001
20 A 205 334 04 00
ホイール・ベアリング
左フロント 		001
20 A 205 334 04 00
ホイール・ベアリング
右フロント 		001
30 A 002 990 65 03
アウタ6角丸頭ボルト
フロント・アクスル・ステアリング・ナックル（左側）に
M12X57,5 		002
30 A 002 990 65 03
アウタ6角丸頭ボルト
フロント・アクスル・ステアリング・ナックル（右側）に
M12X57,5 		002
40 A 002 990 64 03
アウタ6角丸頭ボルト
フロント・アクスル・ステアリング・ナックル（左側）に
M12X1,5X101 		002
40 A 002 990 64 03
アウタ6角丸頭ボルト
フロント・アクスル・ステアリング・ナックル（右側）に
M12X1,5X101 		002
100 A 205 330 55 01
コントロール・アーム
左 		001
100 A 205 330 56 01
コントロール・アーム
右 		001
120 N 910105 010044
6角ボルト/ブラケット
コントロール・アームをボディ左側に
M10X90

[007]まで ｼｬｼ: U => まで 日付: 15/04/2015
[008]まで ｼｬｼ: R 077922 => まで 日付: 28/04/2015
 		002
120 N 000000 008308
6角ボルト/ブラケット
コントロール・アームをボディ左側に
M10X95

[014]から ｼｬｼ: U => から 日付: 15/04/2015
[015]から ｼｬｼ: R 077923 => から 日付: 28/04/2015
 		002
120 N 910105 010044
6角ボルト/ブラケット
コントロール・アームをボディ右側に
M10X90

[007]まで ｼｬｼ: U => まで 日付: 15/04/2015
[008]まで ｼｬｼ: R 077922 => まで 日付: 28/04/2015
 		002
120 N 000000 008308
6角ボルト/ブラケット
コントロール・アームをボディ右側に
M10X95

[014]から ｼｬｼ: U => から 日付: 15/04/2015
[015]から ｼｬｼ: R 077923 => から 日付: 28/04/2015
 		002
130 N 000000 003275
ナット
コントロール・アームをボディ左側に
M10

これに変更 N 000000 008270

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
130 N 000000 008270
ナット
コントロール・アームをボディ左側に
M10 		002
130 N 000000 003275
ナット
コントロール・アームをボディ右側に
M10

これに変更 N 000000 008270

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
130 N 000000 008270
ナット
コントロール・アームをボディ右側に
M10 		002
140 A 002 990 68 54
ヘキサゴン・ナット
アッパ・コントロール・アームをステアリング・ナックルに、左側
M14X1,5 		001
140 A 002 990 68 54
ヘキサゴン・ナット
アッパ・コントロール・アームをステアリング・ナックルに、右側
M14X1,5 		001
200 A 205 330 61 01
スプリング・リンク/ブラケット
左

[021]まで ｼｬｼ: R => まで 日付: 21/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-494-700
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
 		001
200 A 205 330 19 07
スプリング・リンク/ブラケット
左

[027]から ｼｬｼ: U => から 日付: 02/05/2016
[028]から ｼｬｼ: R => から 日付: 21/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-494
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
 		001
200 A 205 330 62 01
スプリング・リンク/ブラケット
右

[021]まで ｼｬｼ: R => まで 日付: 21/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-494-700
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
 		001
200 A 205 330 20 07
スプリング・リンク/ブラケット
右

[027]から ｼｬｼ: U => から 日付: 02/05/2016
[028]から ｼｬｼ: R => から 日付: 21/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-494
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
 		001
200 A 205 330 63 01
スプリング・リンク/ブラケット
左

[021]まで ｼｬｼ: R => まで 日付: 21/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/-494+489/489+494/-494+489+494
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
 		001
200 A 205 330 61 01
スプリング・リンク
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-700+494
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
[494]19951002カリフォルニア仕様
20090213米国仕様
 		001
200 A 205 330 64 01
スプリング・リンク/ブラケット
右

[021]まで ｼｬｼ: R => まで 日付: 21/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -701-712+489/-494-701-712+489/-701-712+489+494/-494-701-712+489+494/489/-494+489/489+494/-494+489+494
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
[701]19951002SKD - 車両 - 韓国用廃止部品
19971114SKD-車両 - 韓国
20110628CKD 車両納品内容 - タイ (DCT)
[712]20110628現地組立車両 - タイ仕様
 		001
200 A 205 330 62 01
スプリング・リンク
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-700-701-712+494
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
[701]19951002SKD - 車両 - 韓国用廃止部品
19971114SKD-車両 - 韓国
20110628CKD 車両納品内容 - タイ (DCT)
[712]20110628現地組立車両 - タイ仕様
[494]19951002カリフォルニア仕様
20090213米国仕様
 		001
200 A 205 330 61 01
スプリング・リンク
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-494+700
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
 		001
200 A 205 330 62 01
スプリング・リンク
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-494-701-712+700
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
[701]19951002SKD - 車両 - 韓国用廃止部品
19971114SKD-車両 - 韓国
20110628CKD 車両納品内容 - タイ (DCT)
[712]20110628現地組立車両 - タイ仕様
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
 		001
200 A 205 330 21 07
スプリング・リンク/ブラケット
左

[027]から ｼｬｼ: U => から 日付: 02/05/2016
[028]から ｼｬｼ: R => から 日付: 21/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
200 A 205 330 22 07
スプリング・リンク/ブラケット
右

[028]から ｼｬｼ: R => から 日付: 21/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
210 A 205 333 61 00
ベアリング・エレメント
左 		001
210 A 205 333 61 00
ベアリング・エレメント
右 		001
220 N 000000 008594
6角丸頭ボルト
スプリング・リンクをインテグラル・サポートに、左側
M14X1,5X125 		001
220 N 000000 008594
6角丸頭ボルト
スプリング・リンクをインテグラル・サポートに、右側
M14X1,5X125 		001
230 A 220 333 00 76
スペーサ・ディスク
スプリング・リンクをインテグラル・サポートに、左側 		002
230 A 220 333 00 76
スペーサ・ディスク
スプリング・リンクをインテグラル・サポートに、右側 		002
240 N 000000 003281
ヘキサゴン・ナット
スプリング・リンクをインテグラル・サポートに、左側
M14X1,5

これに変更 N 000000 008261

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
240 N 000000 008261
ヘキサゴン・ナット
スプリング・リンクをインテグラル・サポートに、左側
M14X1.5 		001
240 N 000000 003281
ヘキサゴン・ナット
スプリング・リンクをインテグラル・サポートに、右側
M14X1,5

これに変更 N 000000 008261

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
240 N 000000 008261
ヘキサゴン・ナット
スプリング・リンクをインテグラル・サポートに、右側
M14X1.5 		001
270 A 005 990 24 50
ワッシャ付きナット
スプリング・リンクをステアリング・ナックルに、左側
M16X1,5 		001
270 A 005 990 24 50
ワッシャ付きナット
スプリング・リンクをステアリング・ナックルに、右側
M16X1,5 		001
300 A 205 330 15 05
ラジアス・アーム/ブラケット
左

[021]まで ｼｬｼ: R => まで 日付: 21/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-494-700
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
 		001
300 A 205 330 13 05
ラジアス・アーム/ブラケット
左

[027]から ｼｬｼ: U => から 日付: 02/05/2016
[028]から ｼｬｼ: R => から 日付: 21/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-494-700
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
 		001
300 A 205 330 16 05
ラジアス・アーム/ブラケット
右

[021]まで ｼｬｼ: R => まで 日付: 21/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-494-700
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
 		001
300 A 205 330 14 05
ラジアス・アーム/ブラケット
右

[027]から ｼｬｼ: U => から 日付: 02/05/2016
[028]から ｼｬｼ: R => から 日付: 21/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-494-700
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
 		001
300 A 205 330 15 05
ラジアス・アーム
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-700+494
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
[494]19951002カリフォルニア仕様
20090213米国仕様
 		001
300 A 205 330 16 05
ラジアス・アーム
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-700+494
ｺｰﾄﾞ日付指定名称
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
[494]19951002カリフォルニア仕様
20090213米国仕様
 		001
300 A 205 330 15 05
ラジアス・アーム
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -700+489+494
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
 		001
300 A 205 330 16 05
ラジアス・アーム
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -700+489+494
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
20090213米国仕様
 		001
300 A 205 330 15 05
ラジアス・アーム
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-700+489
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20090213米国仕様
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
300 A 205 330 16 05
ラジアス・アーム
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-700+489
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20090213米国仕様
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110318車両生産地、中国
[489]20100906エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
310 A 205 333 23 00
ベアリング・エレメント
左

ﾌｯﾄﾉｰﾄ解説
[035]
ネガティブ側のキャスタ変更(-3MM)
 		001
310 A 205 333 23 00
ベアリング・エレメント
右

ﾌｯﾄﾉｰﾄ解説
[035]
ネガティブ側のキャスタ変更(-3MM)
 		001
310 A 205 333 24 00
ベアリング・エレメント
左

ﾌｯﾄﾉｰﾄ解説
[036]
ポジティブ側のキャスタ変更(+3MM)
 		001
310 A 205 333 24 00
ベアリング・エレメント
右

ﾌｯﾄﾉｰﾄ解説
[036]
ポジティブ側のキャスタ変更(+3MM)
 		001
320 N 000000 008594
6角丸頭ボルト
ラジアス・アームをインテグラル・サポートに、左
M14X1,5X125 		001
320 N 910105 014022
6角ボルト
ラジアス・アームをインテグラル・サポートに、右側
M14X1.5X120

[037]まで ｼｬｼ: F => まで 日付: 05/04/2017
[038]まで ｼｬｼ: L 294710 => まで 日付: 29/07/2017
[039]まで ｼｬｼ: U => まで 日付: 20/06/2017
[040]まで ｼｬｼ: R 316743 => まで 日付: 14/06/2017
 		001
320 N 000000 008594
6角丸頭ボルト
ラジアス・アームをインテグラル・サポートに、右側
M14X1,5X125

[041]から ｼｬｼ: R 316744 => から 日付: 04/04/2044
 		001
320 N 000000 008594
6角丸頭ボルト
ラジアス・アームをインテグラル・サポートに、右側
M14X1,5X125

[042]から ｼｬｼ: L 026095 => から 日付: 31/03/2017 (CKD)
[043]から ｼｬｼ: F => から 日付: 05/04/2017
[044]から ｼｬｼ: L 294711 => から 日付: 29/07/2017
[045]から ｼｬｼ: U => から 日付: 20/06/2017
[046]から ｼｬｼ: R 316744 => から 日付: 14/06/2017
 		001
330 A 220 333 00 76
スペーサ・ディスク
ラジアス・アームをインテグラル・サポートに、左 		002
330 A 220 333 00 76
スペーサ・ディスク
ラジアス・アームをインテグラル・サポートに、右側 		002
340 N 000000 003281
ヘキサゴン・ナット
ラジアス・アームをインテグラル・サポートに、左
M14X1,5

これに変更 N 000000 008261

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
340 N 000000 008261
ヘキサゴン・ナット
ラジアス・アームをインテグラル・サポートに、左
M14X1.5 		001
340 N 000000 003281
ヘキサゴン・ナット
ラジアス・アームをインテグラル・サポートに、右側
M14X1,5

これに変更 N 000000 008261

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
340 N 000000 008261
ヘキサゴン・ナット
ラジアス・アームをインテグラル・サポートに、右側
M14X1.5 		001
370 A 005 990 24 50
ワッシャ付きナット
ラジアス・アームをステアリング・ナックルに、左側
M16X1,5 		001
370 A 005 990 24 50
ワッシャ付きナット
ラジアス・アームをステアリング・ナックルに、右側
M16X1,5 		001
