一覧

C クラス、ステーション・ワゴン
205.242 => C 200
M: 274920
GM: 716702
GA: 722995, 725004, 725008, 725011

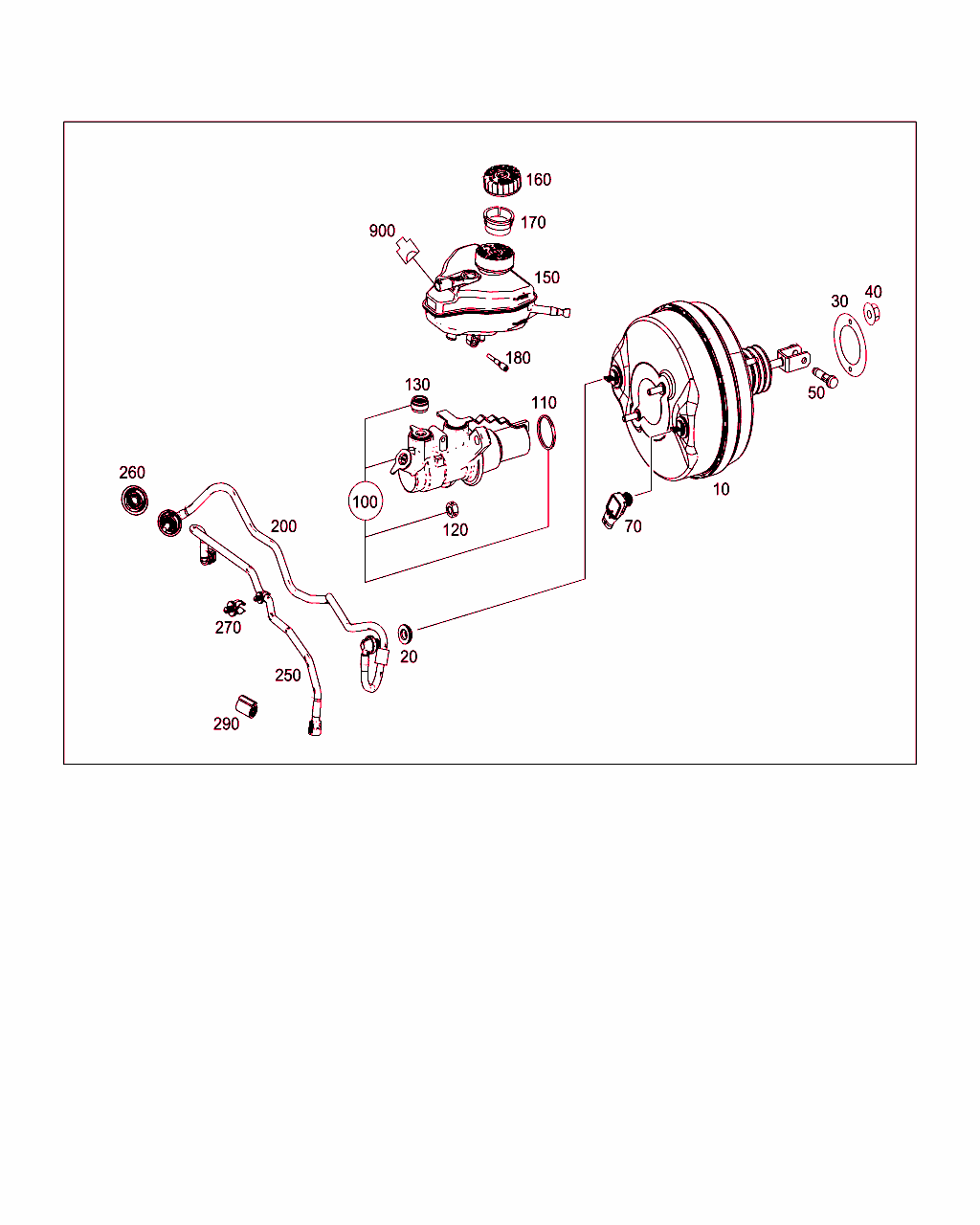

Schema

B42060000587.180308

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 205 430 04 30
TS ブレーキブースター
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807/808
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20110414変更年14/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
[807]19951002モデル・イヤー変更
20110414変更年16/1
[808]19951002モデル・イヤー変更
20110414変更年17/1
 		001
10 A 205 430 14 00
TS ブレーキブースター 001
20 A 164 431 00 80
プラグ
バキューム・ラインをブレーキ・ブースタに 		001
30 A 000 431 26 80
シーリング・リング
ファイヤ・ウォールのブレーキ・ブースタ 		001
40 N 000000 003175
ナット
ファイヤウォールに取り付けるペダル・ユニット
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -421-427
ｺｰﾄﾞ日付指定名称
[421]200907249速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20090224オートマチック・トランスミッション、7 速
 		004 L
40 N 000000 003175
ナット
ファイヤウォールに取り付けるペダル・ユニット
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -421-427
ｺｰﾄﾞ日付指定名称
[421]200907249速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20090224オートマチック・トランスミッション、7 速
 		003 R
40 N 000000 003175
ナット
ファイヤウォールに取り付けるペダル・ユニット
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421/427
ｺｰﾄﾞ日付指定名称
[421]200907249速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20090224オートマチック・トランスミッション、7 速
 		003
50 A 204 292 00 74
ピン
ブレーキ・システム / ペダル・ユニット 		001
70 A 000 905 17 01
プレッシャ・センサ
ブレーキ・ブースタのバキューム・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807/808
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20110414変更年14/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
[807]19951002モデル・イヤー変更
20110414変更年16/1
[808]19951002モデル・イヤー変更
20110414変更年17/1
 		001
70 A 000 905 10 01
プレッシャ・センサ
ブレーキ・ブースタのバキューム・センサ 		001
100 A 205 430 00 01
TS ブレーキ・シリンダ
パッケージ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807/808
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20110414変更年14/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
[807]19951002モデル・イヤー変更
20110414変更年16/1
[808]19951002モデル・イヤー変更
20110414変更年17/1
 		001 L
100 A 213 430 00 00
TS ブレーキ・シリンダ 001 L
100 A 205 430 01 01
TS ブレーキ・シリンダ
パッケージ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807/808
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20110414変更年14/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
[807]19951002モデル・イヤー変更
20110414変更年16/1
[808]19951002モデル・イヤー変更
20110414変更年17/1
 		001 R
100 A 213 430 01 00
TS ブレーキ・シリンダ 001 R
110 A 001 431 31 60
シールリング
マスタ・シリンダをブレーキ・ブースタに 		001
120 N 000000 003175
ナット
マスタ・シリンダをブレーキ・ブースタに
M8 		002
130 A 164 431 02 80
プラグ
エクスパンション・リザーバをマスタ・シリンダ 		002
150 A 205 430 00 02
エクスパンション・タンク 001
160 A 202 430 00 14
カバー 001
170 A 000 431 70 34
ストレーナ 001
180 A 000 431 20 71
ボルト
エクスパンション・リザーバをマスタ・シリンダ 		001
200 A 205 430 00 29
バキューム・ライン
ブレーキ・ブースタからセパレーション・ポイントへ

これに変更 A 205 430 10 00

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[006]まで ｼｬｼ: F => まで 日付: 01/02/2016
 		001 L
200 A 205 430 10 00
バキューム・ライン
ブレーキ・ブースタからセパレーション・ポイントへ 		001 L
200 A 205 430 01 29
バキューム・ライン
ブレーキ・ブースタからセパレーション・ポイントへ

これに変更 A 205 430 11 00

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[006]まで ｼｬｼ: F => まで 日付: 01/02/2016
 		001 R
200 A 205 430 11 00
バキューム・ライン
ブレーキ・ブースタからセパレーション・ポイントへ 		001 R
250 A 205 430 02 29
バキューム・ライン
セパレーション・ポイントからインテーク・マニホールドへ 		001
260 A 002 998 14 01
貫通グロメット
バキューム・ライン 		001
290 A 001 997 06 44
スペーサ・リング
バキューム・ライン?に 		001
900 A 210 540 20 81
ハウジング
ブレーキ液残量警告灯スイッチ
2-PIN MQS;S11 		001
