一覧

Cカブリオレ
205.486 => C 63 AMG
M: 177980
GA: 722930, 725066

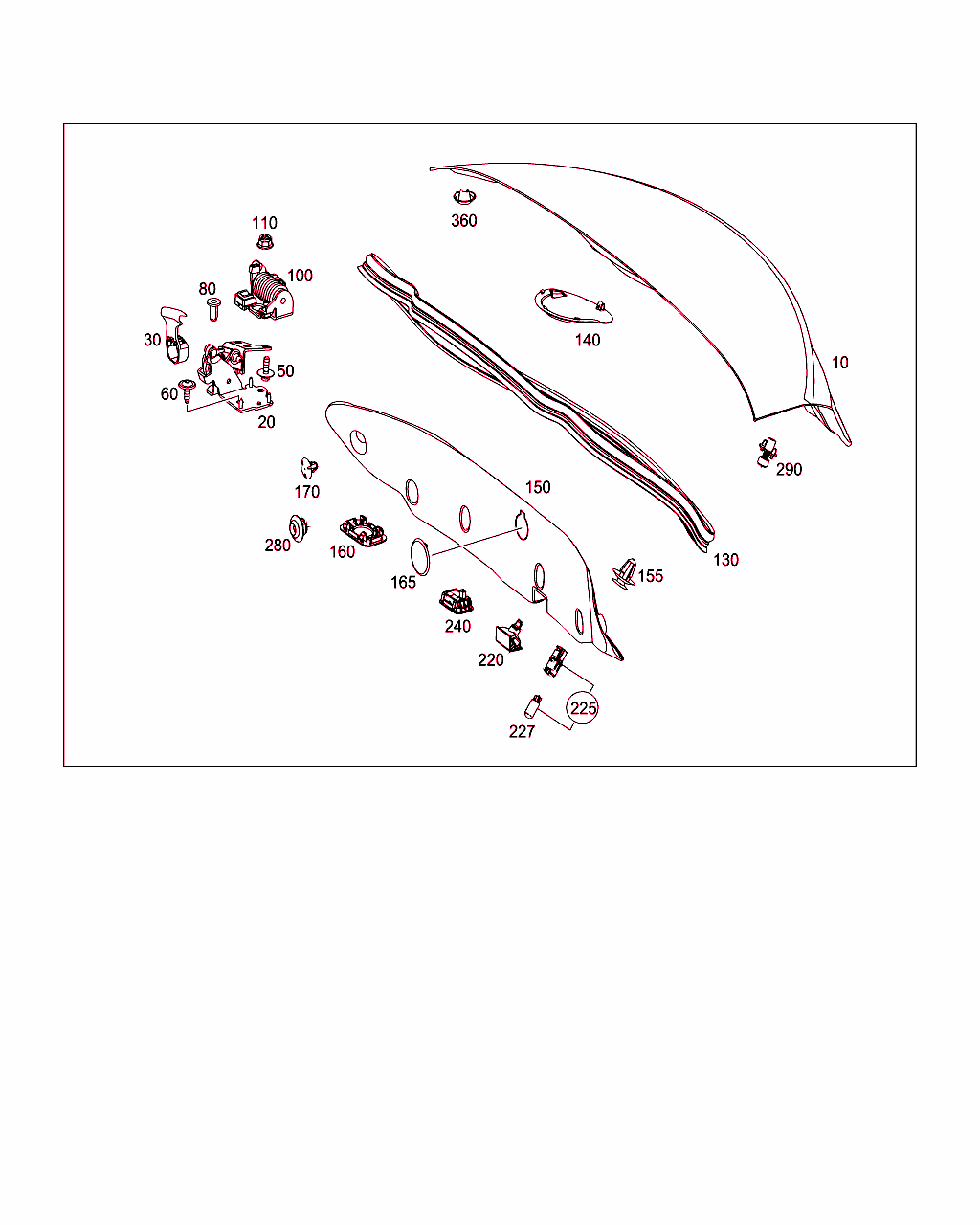

Schema

B75015000112.180919

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 205 750 61 00
トランク・リッド

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
10 A 205 750 10 75
トランク・リッド

これに変更 A 205 750 61 00

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
20 A 205 750 11 28
ヒンジ・レバー
左

これに変更 A 205 750 63 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: F => まで 日付: 31/08/2018
 		001
20 A 205 750 63 00
ヒンジ・レバー
左 		001
20 A 205 750 12 28
ヒンジ・レバー
右

これに変更 A 205 750 64 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: F => まで 日付: 31/08/2018
 		001
20 A 205 750 64 00
ヒンジ・レバー
右 		001
30 A 205 545 27 00
ホルダー
左 		001
30 A 205 545 26 00
ホルダー
右 		001
50 N 910143 006001
6角丸頭ボルト
ヒンジを左右トランク・リッドに
M6X16 		006
60 A 010 990 26 04
ラウンド・ヘッド・ボルト
ヒンジをホワイト・ボディに、左および右 		006
80 A 001 990 98 58
ナット
左および右 		008
100 A 238 758 01 00
スプリング・ユニット
左

これに変更 A 238 758 05 00

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
100 A 238 758 05 00
スプリング・ユニット
左 		001
100 A 238 758 02 00
スプリング・ユニット
右

これに変更 A 238 758 06 00

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
100 A 238 758 06 00
スプリング・ユニット
右 		001
110 N 000000 003477
ナット
トーション・スプリングを左ヒンジ・レバーに
M6 		003
110 N 000000 003477
ナット
トーション・スプリングを右ヒンジ・レバーに
M6 		003
130 A 205 750 37 00
シーリング・フレーム

これに変更 A 205 750 54 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: F => まで 日付: 13/07/2017
 		001
130 A 205 750 54 00
シーリング・フレーム 001
140 A 205 694 07 00
トランク・リッド・トリム 001
150 A 205 750 02 00
グリップ・プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 057+807
ｺｰﾄﾞ日付指定名称
[057]19960806BR 140 / R 129 AEJ 96/2
19970922変更年 2006 年 2 月
20120209変更年 16/2
[807]19951002モデル・イヤー変更
20110414変更年16/1
 		001
150 A 205 750 15 00
グリップ・プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 057+494+807/057+460+807
ｺｰﾄﾞ日付指定名称
[057]19960806BR 140 / R 129 AEJ 96/2
19970922変更年 2006 年 2 月
20120209変更年 16/2
[494]19951002カリフォルニア仕様
20090213米国仕様
[807]19951002モデル・イヤー変更
20110414変更年16/1
[460]19951002カナダ仕様車補助部品
20090213カナダ仕様
 		001
150 A 205 750 31 00
グリップ・プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -807/-057
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20110414変更年16/1
[057]19960806BR 140 / R 129 AEJ 96/2
19970922変更年 2006 年 2 月
20120209変更年 16/2
 		001
155 A 011 988 76 78
トリム・クリップ
トランク・リッドのグリップ・モールディング 		004
160 A 205 747 00 74
カバー・プレート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック101A/138A/201A005
9051ブラック228A/301A005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 057+807/-806-807
ｺｰﾄﾞ日付指定名称
[057]19960806BR 140 / R 129 AEJ 96/2
19970922変更年 2006 年 2 月
20120209変更年 16/2
[807]19951002モデル・イヤー変更
20110414変更年16/1
[806]19951002モデル・イヤー変更
20110414変更年15/1
 		001
165 A 205 747 01 00
ロック解除カバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック101A/138A/201A005
9051ブラック228A/301A005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20090213カナダ仕様
[494]19951002カリフォルニア仕様
20090213米国仕様
 		001
165 A 205 747 01 00
ロック解除カバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9051ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20090213カナダ仕様
[494]19951002カリフォルニア仕様
20090213米国仕様
 		001
170 A 000 991 47 95
クリップ
トランク・リッドのグリップ・モールディング

[006]まで ｼｬｼ: F => まで 日付: 12/06/2015
 		004
170 A 000 991 47 95
クリップ
トランク・リッドのグリップ・モールディング

[007]から ｼｬｼ: F => から 日付: 12/06/2015
 		006
220 A 221 820 21 01
ルーム・ランプ
トランク・ゲート 		001
225 A 221 825 03 82
ランプ・ソケット
電球付き
12V-5W 		001
227 N 000000 000853
電球
トランク・ゲート
12V-5W 		001
240 A 217 905 57 00
ボタン・スイッチ
トランク・ルーム・セパレーション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 4U9
ｺｰﾄﾞ日付指定名称
[4U9]20150717セミ・パワー・トランク・ルーム・セパレータ
 		001
280 A 002 821 49 51
スイッチ
トランク・ルーム車内操作部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/460
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20090213米国仕様
[460]19951002カナダ仕様車補助部品
20090213カナダ仕様
 		001
290 A 205 750 03 89
ストッパ・ウエッジ
左および右内側 		002
360 A 002 998 16 50
クロージング・プラグ
左トランク・リッド外側
10MM 		001
360 A 002 998 16 50
クロージング・プラグ
右トランク・リッド外側
10MM 		001
360 A 002 998 16 50
クロージング・プラグ
トランク・リッド・センタのペイント・ホール
10MM 		001
