CL クーペ 日本仕様
215.375 => CL 500
M: 113960
GA: 722633, 722901

Schema

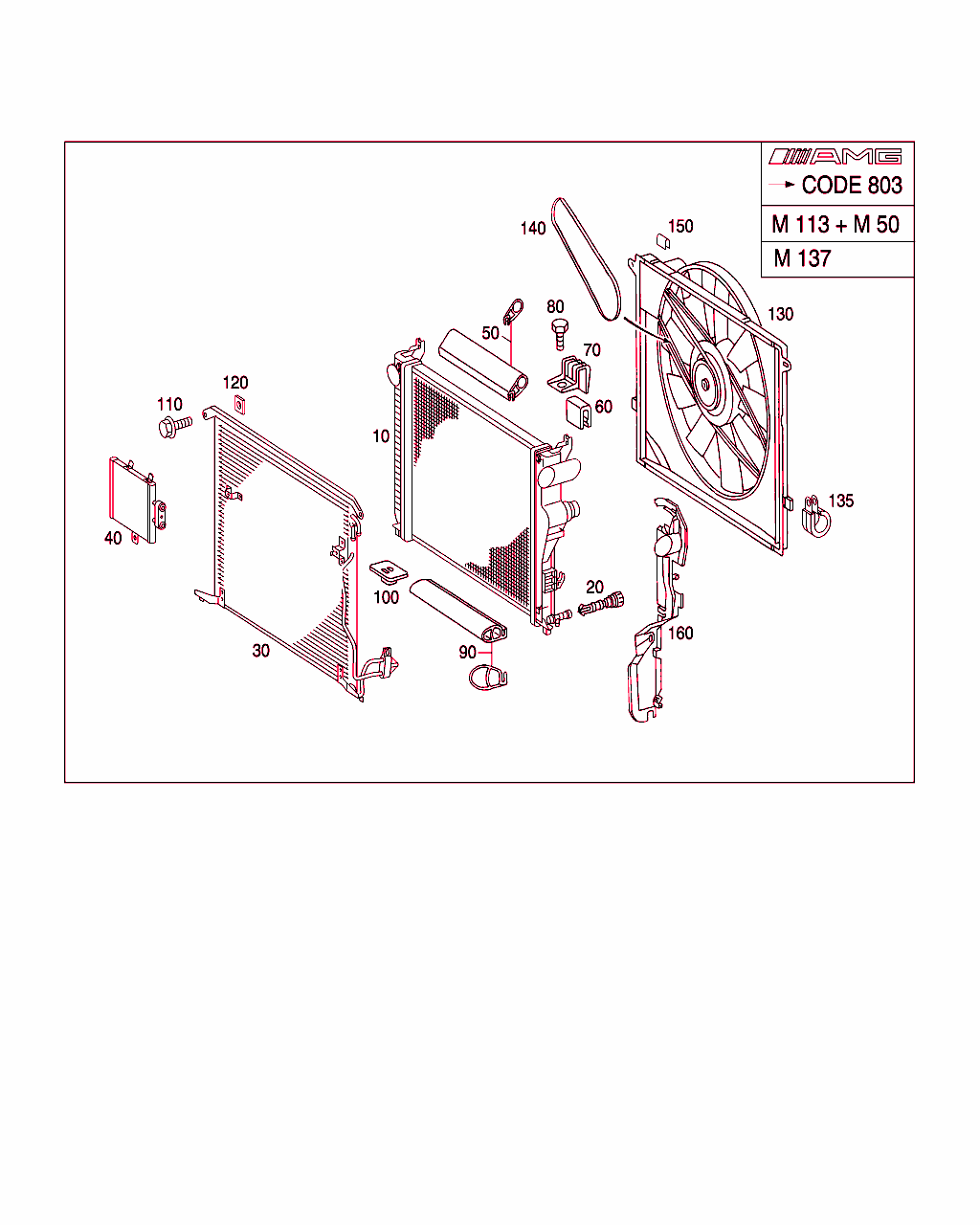

B50015000230.031104

[image]

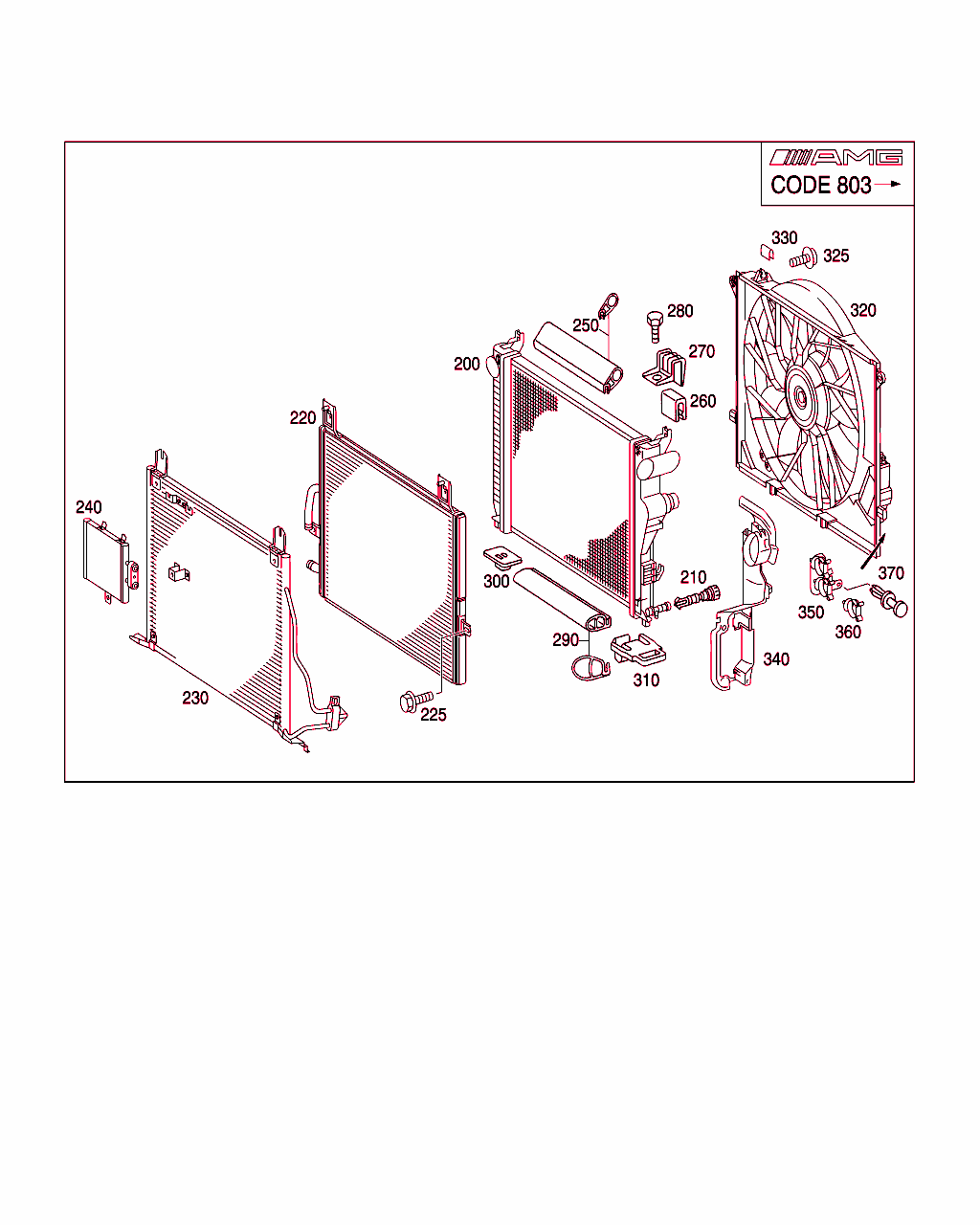

B50015000247.031104

[image]

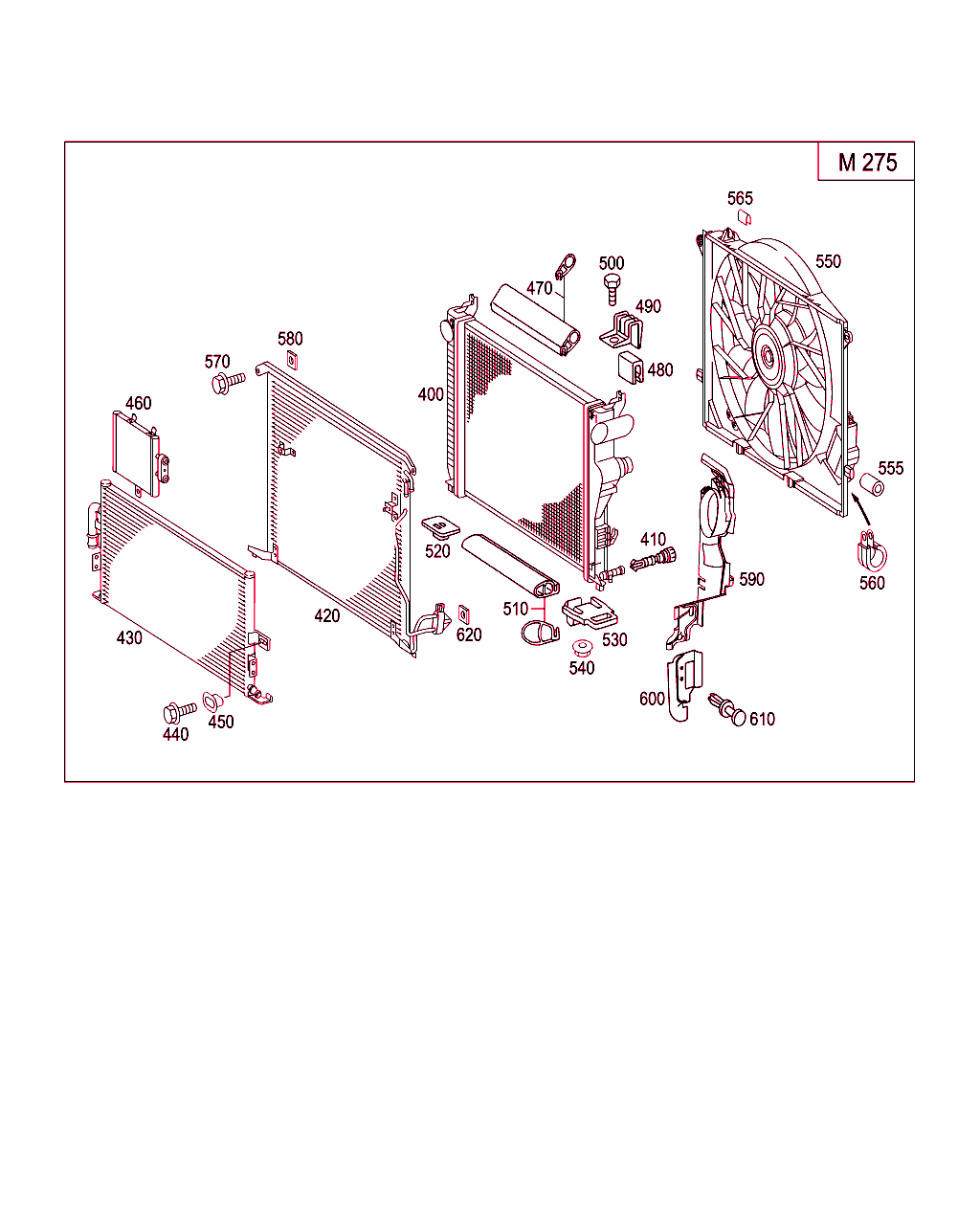

B50015000285.050718

[image]

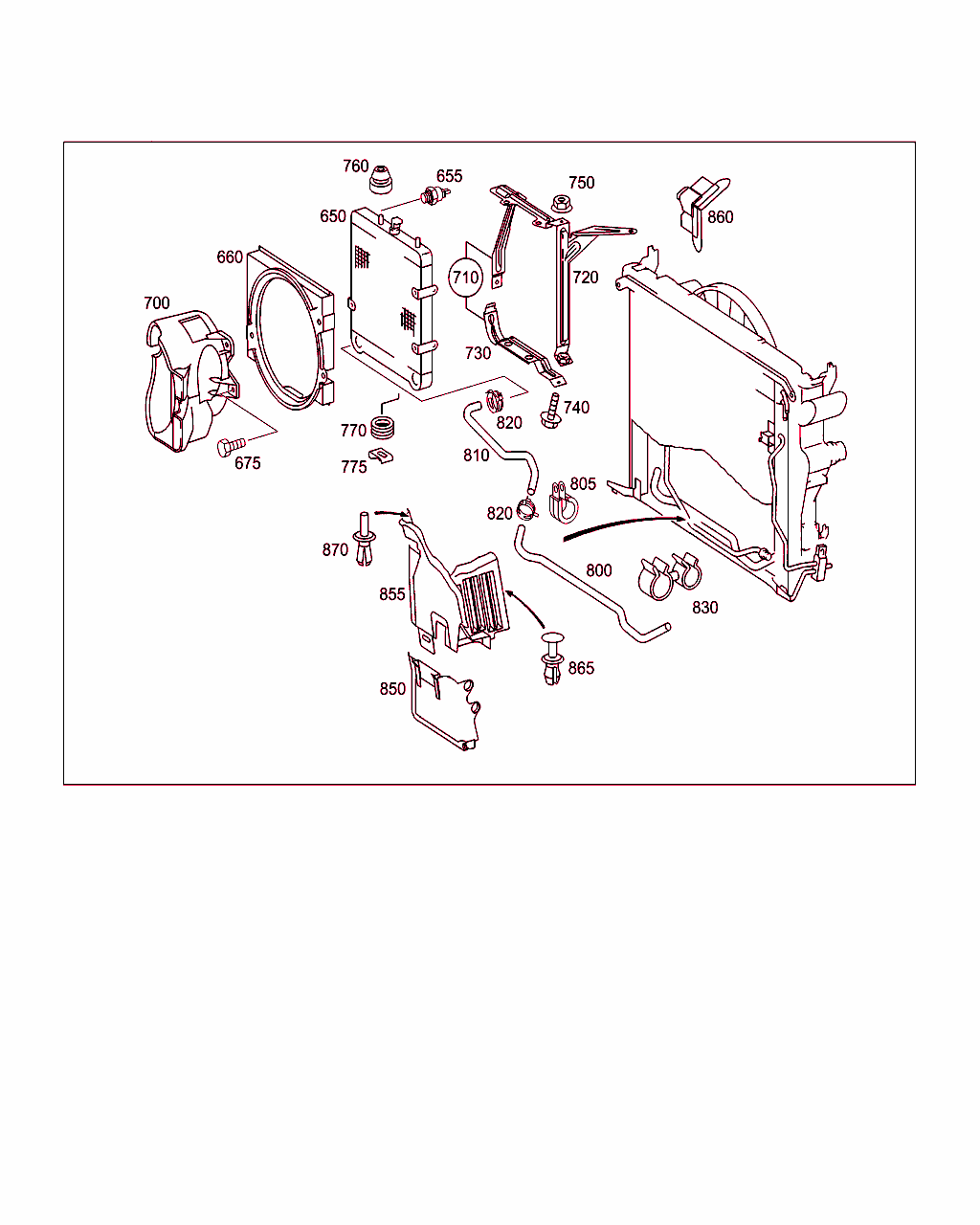

B50015000344.090812

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 220 500 09 03
ラジエタ
エンジン・ラジエタ 		001
20 A 000 500 01 85
ドレン・プラグ
ウォータ・ドレン 		001
30 A 220 500 08 54
コンデンサ
エアコン

これに変更 A 220 500 10 54 		001
30 A 220 500 10 54
コンデンサ
エアコン 		001
40 A 215 500 00 00
ラジエタ
ABC オイル・クーラ 		001
50 A 220 505 01 86
スリーブ
ラジエタ上部に 		001
60 A 220 504 01 12
ラバー・ブッシュ
左および右上部 		002
70 A 220 504 01 46
ブラケット
冷却モジュール固定部 / ブリッジ 		002
80 N 910143 006000
6角丸頭ボルト
冷却モジュール固定部 / ブリッジ
M6X12 		002
90 A 220 505 03 86
スリーブ
ラジエタ下部 		001
100 A 220 504 00 12
ラバー・ブッシュ
左および右内側 		002
110 N 000000 003765
6角丸頭ボルト
コンデンサおよびブロワ / ラジエタ
M6X20 		002
120 A 140 990 00 52
ナット
コンデンサおよびブロワ / ラジエタ 		002
130 A 220 500 00 93
ブロワ
600 W

[002]まで ｼｬｼ: A 018859 => まで 日付: 30/06/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001
130 A 220 500 01 93
ブロワ
600 W

[003]から ｼｬｼ: A 014721 => から 日付: 30/06/2001 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		001
135 N 000000 001045
クランプ
ラジエタ上部に
10/15 		001
140 A 013 997 58 92
V ベルト 001
150 A 001 994 29 45
ヒューズ
ブロワ / ラジエタ、上部 		002
160 A 220 505 11 88
カバー
左 		001
160 A 220 505 12 88
カバー
右 		001
210 A 000 500 01 85
ドレン・プラグ
ウォータ・ドレン 		001
250 A 220 505 01 86
スリーブ
ラジエタ上部に 		001
260 A 220 504 01 12
ラバー・ブッシュ
左および右上部 		002
270 A 220 504 01 46
ブラケット
冷却モジュール固定部 / ブリッジ 		002
280 N 910143 006000
6角丸頭ボルト
冷却モジュール固定部 / ブリッジ
M6X12 		002
290 A 220 505 03 86
スリーブ
ラジエタ下部 		001
300 A 220 504 00 12
ラバー・ブッシュ
左および右内側 		002
410 A 000 500 01 85
ドレン・プラグ
ウォータ・ドレン 		001
420 A 220 500 08 54
コンデンサ
エアコン

これに変更 A 220 500 10 54 		001
420 A 220 500 10 54
コンデンサ
エアコン 		001
460 A 215 500 00 00
ラジエタ
ABC オイル・クーラ 		001
470 A 220 505 01 86
スリーブ
ラジエタ上部に 		001
480 A 220 504 01 12
ラバー・ブッシュ
左および右上部 		002
490 A 220 504 01 46
ブラケット
冷却モジュール固定部 / ブリッジ 		002
500 N 910143 006000
6角丸頭ボルト
冷却モジュール固定部 / ブリッジ
M6X12 		002
510 A 220 505 03 86
スリーブ
ラジエタ下部 		001
520 A 220 504 00 12
ラバー・ブッシュ
左および右内側 		002
565 A 001 994 29 45
ヒューズ
ブロワ / ラジエタ、上部 		002
570 N 000000 003765
6角丸頭ボルト
コンデンサおよびブロワ / ラジエタ
M6X20 		002
580 A 140 990 00 52
ナット
コンデンサおよびブロワ / ラジエタ 		002
805 N 000000 001045
クランプ
ラジエタ上部に
10/15 		001
850 A 215 505 06 88
カバー
左 		001
850 A 215 505 07 88
カバー
右 		001
855 A 215 505 08 88
カバー
左上部 		001
855 A 215 505 09 88
カバー
右上部 		001
860 A 215 505 10 88
インパネカバー
左右冷却モジュールに

これに変更 A 215 505 13 88 		002
860 A 215 505 13 88
カバー
左右冷却モジュールに 		002
865 A 123 990 00 92
スプレッド・リベット
アッパ・カバー 		002
870 A 000 990 34 92
スプレッド・リベット
アッパ・カバー
5 MM 		002
