一覧

4ドア・クーペ
117.312 => CLA 180 CDI
M: 607951
GM: 711631, 711632, 711642
GA: 724020

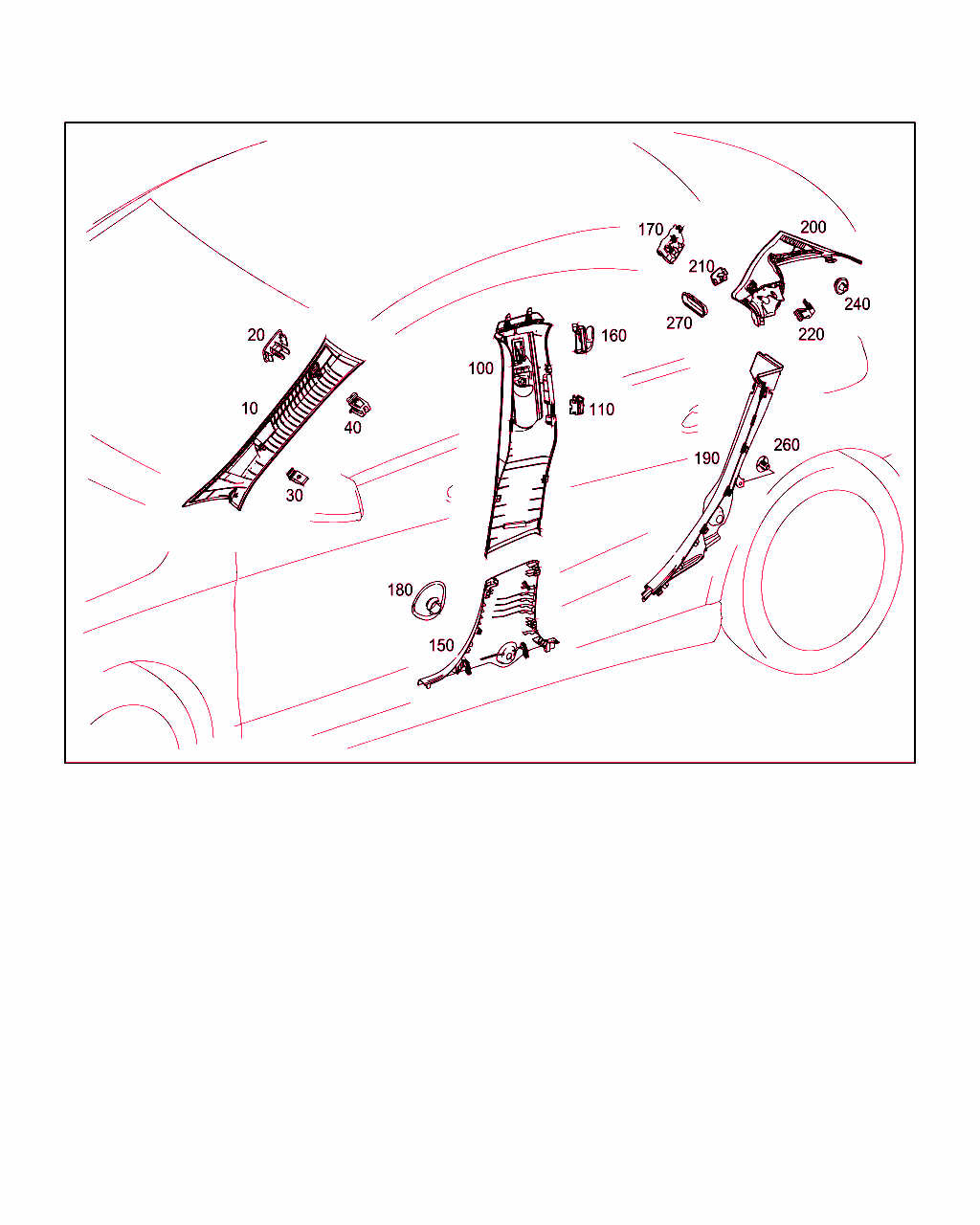

Schema

B69028000103.130506

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 117 690 03 25
Aピラー・トリム
左 A ピラー

これに変更 A 117 690 55 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[013]まで ｼｬｼ: L 002711 => まで 日付: 31/01/2016 (CKD)
[014]まで ｼｬｼ: N 359298 => まで 日付: 24/02/2016

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]7H46グレージュ58U
9F52ブラック51U
 		001
10 A 117 690 55 00
Aピラー・トリム
左 A ピラー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]7H46グレージュ58U
9F52ブラック51U
 		001
10 A 117 690 04 25
Aピラー・トリム
右 A ピラー

これに変更 A 117 690 56 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[013]まで ｼｬｼ: L 002711 => まで 日付: 31/01/2016 (CKD)
[014]まで ｼｬｼ: N 359298 => まで 日付: 24/02/2016

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]7H46グレージュ58U
9F52ブラック51U
 		001
10 A 117 690 56 00
Aピラー・トリム
右 A ピラー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]7H46グレージュ58U
9F52ブラック51U
 		001
20 A 117 695 01 57
カバーパネル
エアバッグ銘板、左側

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[905]7H52グレージュ58U
9051ブラック51U
 		001
20 A 117 695 02 57
カバーパネル
エアバッグ銘板、右側

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[905]7H52グレージュ58U
9051ブラック51U
 		001
30 A 000 991 94 70
クリップ
左 A ピラー 		001
30 A 000 991 94 70
クリップ
右 A ピラー 		001
40 A 099 991 00 70
マウンティング・クリップ
左 A ピラー 		001
40 A 099 991 00 70
マウンティング・クリップ
右 A ピラー 		001
100 A 117 690 05 25
Bピラー・トリム
B ピラー、左上側

これに変更 A 117 690 23 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[015]まで ｼｬｼ: N 192550 => まで 日付: 05/02/2015

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]7H46グレージュ58U
7H46グレージュ358A/808A/108A-P59/118A-P59/158A-P59
9F52ブラック51U
9F52ブラック101A/111A/151A/155A/351A/361A/363A/368A/651A/751A/761A/801A/804A/811A/108A+P59/118A+P59/158A+P59016017
9F52ブラック101A/111A/151A/155A/351A/361A/363A/368A/651A/761A/771A/801A/804A/811A/108A+P59/118A+P59/158A+P59018019020021
9F52ブラック371A/378A/381A/681A/855A
9F52ブラック101A/111A/151A/155A/161A/351A/641A/651A/691A/771A/801A/804A/811A/108A+P59/118A+P59/158A+P59022023
 		001
100 A 117 690 23 00
Bピラー・トリム
B ピラー、左上側

これに変更 A 117 690 57 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[013]まで ｼｬｼ: L 002711 => まで 日付: 31/01/2016 (CKD)
[014]まで ｼｬｼ: N 359298 => まで 日付: 24/02/2016

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[907]7H46グレージュ358A/808A/108A-P59/118A-P59/158A-P59
9F52ブラック101A/111A/151A/155A/351A/361A/363A/368A/651A/751A/761A/801A/804A/811A/108A+P59/118A+P59/158A+P59016017
9F52ブラック101A/111A/151A/155A/351A/361A/363A/368A/651A/761A/771A/801A/804A/811A/108A+P59/118A+P59/158A+P59018019020021
9F52ブラック371A/378A/381A/681A/855A
9F52ブラック101A/111A/151A/155A/161A/351A/641A/651A/691A/771A/801A/804A/811A/108A+P59/118A+P59/158A+P59022023
 		001
100 A 117 690 57 00
Bピラー・トリム
B ピラー、左上側

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[907]7H46グレージュ358A/808A/108A-P59/118A-P59/158A-P59
9F52ブラック101A/111A/151A/155A/351A/361A/363A/368A/651A/751A/761A/801A/804A/811A/108A+P59/118A+P59/158A+P59016017
9F52ブラック101A/111A/151A/155A/351A/361A/363A/368A/651A/761A/771A/801A/804A/811A/108A+P59/118A+P59/158A+P59018019020021
9F52ブラック371A/378A/381A/681A/855A
9F52ブラック101A/111A/151A/155A/161A/351A/641A/651A/691A/771A/801A/804A/811A/108A+P59/118A+P59/158A+P59022023
 		001
100 A 117 690 06 25
Bピラー・トリム
B ピラー、右上側

これに変更 A 117 690 24 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[015]まで ｼｬｼ: N 192550 => まで 日付: 05/02/2015

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]7H46グレージュ58U
7H46グレージュ358A/808A/108A-P59/118A-P59/158A-P59
9F52ブラック51U
9F52ブラック101A/111A/151A/155A/351A/361A/363A/368A/651A/751A/761A/801A/804A/811A/108A+P59/118A+P59/158A+P59016017
9F52ブラック101A/111A/151A/155A/351A/361A/363A/368A/651A/761A/771A/801A/804A/811A/108A+P59/118A+P59/158A+P59018019020021
9F52ブラック371A/378A/381A/681A/855A
9F52ブラック101A/111A/151A/155A/161A/351A/641A/651A/691A/771A/801A/804A/811A/108A+P59/118A+P59/158A+P59022023
 		001
100 A 117 690 24 00
Bピラー・トリム
B ピラー、右上側

これに変更 A 117 690 58 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[013]まで ｼｬｼ: L 002711 => まで 日付: 31/01/2016 (CKD)
[014]まで ｼｬｼ: N 359298 => まで 日付: 24/02/2016

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[907]7H46グレージュ358A/808A/108A-P59/118A-P59/158A-P59
9F52ブラック101A/111A/151A/155A/351A/361A/363A/368A/651A/751A/761A/801A/804A/811A/108A+P59/118A+P59/158A+P59016017
9F52ブラック101A/111A/151A/155A/351A/361A/363A/368A/651A/761A/771A/801A/804A/811A/108A+P59/118A+P59/158A+P59018019020021
9F52ブラック371A/378A/381A/681A/855A
9F52ブラック101A/111A/151A/155A/161A/351A/641A/651A/691A/771A/801A/804A/811A/108A+P59/118A+P59/158A+P59022023
 		001
100 A 117 690 58 00
Bピラー・トリム
B ピラー、右上側

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[907]7H46グレージュ358A/808A/108A-P59/118A-P59/158A-P59
9F52ブラック101A/111A/151A/155A/351A/361A/363A/368A/651A/751A/761A/801A/804A/811A/108A+P59/118A+P59/158A+P59016017
9F52ブラック101A/111A/151A/155A/351A/361A/363A/368A/651A/761A/771A/801A/804A/811A/108A+P59/118A+P59/158A+P59018019020021
9F52ブラック371A/378A/381A/681A/855A
9F52ブラック101A/111A/151A/155A/161A/351A/641A/651A/691A/771A/801A/804A/811A/108A+P59/118A+P59/158A+P59022023
 		001
110 A 003 991 22 70
マウンティング・クリップ
左パネル固定用ツール 		004
110 A 003 991 22 70
マウンティング・クリップ
右パネル固定用ツール 		004
150 A 117 691 01 08
Bピラーカバー
左 B ピラー下部

これに変更 A 117 691 03 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[024]まで ｼｬｼ: L 003455 => まで 日付: 30/04/2016 (CKD)
[025]まで ｼｬｼ: N => まで 日付: 20/04/2016

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[908]9H68ラバ・ブラック
 		001
150 A 117 691 03 00
Bピラーカバー
左 B ピラー下部

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[908]9H68ラバ・ブラック
 		001
150 A 117 691 02 08
Bピラーカバー
右 B ピラー下部

これに変更 A 117 691 04 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[024]まで ｼｬｼ: L 003455 => まで 日付: 30/04/2016 (CKD)
[025]まで ｼｬｼ: N => まで 日付: 20/04/2016

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[908]9H68ラバ・ブラック
 		001
150 A 117 691 04 00
Bピラーカバー
右 B ピラー下部

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[908]9H68ラバ・ブラック
 		001
160 A 212 000 06 81
コート・フック
左

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[909]7M97グレージュ158A
8M62コモ・ベージュ155A
9D88ブラック151A
9D88ブラック161A
 		001
170 A 117 695 07 33
サポート
左リヤ 		001
170 A 117 695 06 33
サポート
右リヤ 		001
190 A 117 690 11 25
サイド・ウォール・トリム
左サイド・ウォール

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[910]9H68ラバ・ブラック
 		001
190 A 117 690 12 25
サイド・ウォール・トリム
右サイド・ウォール

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[910]9H68ラバ・ブラック
 		001
190 A 117 690 13 25
サイド・ウォール・トリム
左サイド・ウォール

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[910]9H68ラバ・ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 293
ｺｰﾄﾞ日付指定名称
[293]20070413左および右リヤ・サイドバッグ
20110221左および右リヤ・サイドバッグ
 		001
190 A 117 690 14 25
サイド・ウォール・トリム
右サイド・ウォール

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[910]9H68ラバ・ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 293
ｺｰﾄﾞ日付指定名称
[293]20070413左および右リヤ・サイドバッグ
20110221左および右リヤ・サイドバッグ
 		001
200 A 117 690 25 25
Cピラー・トリム
左 C ピラー

これに変更 A 117 690 59 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[013]まで ｼｬｼ: L 002711 => まで 日付: 31/01/2016 (CKD)
[014]まで ｼｬｼ: N 359298 => まで 日付: 24/02/2016

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[911]7H46グレージュ58U
9F52ブラック51U
 		001
200 A 117 690 59 00
Cピラー・トリム
左 C ピラー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[911]7H46グレージュ58U
9F52ブラック51U
 		001
200 A 117 690 26 25
Cピラー・トリム
右 C ピラー

これに変更 A 117 690 60 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[013]まで ｼｬｼ: L 002711 => まで 日付: 31/01/2016 (CKD)
[014]まで ｼｬｼ: N 359298 => まで 日付: 24/02/2016

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[911]7H46グレージュ58U
9F52ブラック51U
 		001
200 A 117 690 60 00
Cピラー・トリム
右 C ピラー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[911]7H46グレージュ58U
9F52ブラック51U
 		001
210 A 117 695 07 57
カバーパネル
エアバッグ銘板、左側

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[912]7H52グレージュ58U
9051ブラック51U026006007
9H68ラバ・ブラック51U027
 		001
210 A 117 695 08 57
カバーパネル
エアバッグ銘板、右側

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[912]7H52グレージュ58U
9051ブラック51U026006007
9H68ラバ・ブラック51U027
 		001
220 A 003 991 64 70
マウンティング・クリップ
左 C ピラーのパネル 		001
220 A 003 991 64 70
マウンティング・クリップ
右 C ピラーのパネル 		001
240 A 000 991 63 98
トリム・クリップ
トリム固定用ツール 		001
240 A 000 991 63 98
トリム・クリップ
右 C ピラーのパネル 		001
260 A 000 991 47 95
クリップ
サイド・ウォール固定部 		002
270 A 117 695 01 59
トリム・リング
左

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[913]7H52グレージュ58U
9H68ラバ・ブラック51U
 		001
270 A 117 695 01 59
トリム・リング
右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[913]7H52グレージュ58U
9H68ラバ・ブラック51U
 		001
