一覧

4ドア・クーペ
117.312 => CLA 180 CDI
M: 607951
GM: 711631, 711632, 711642
GA: 724020

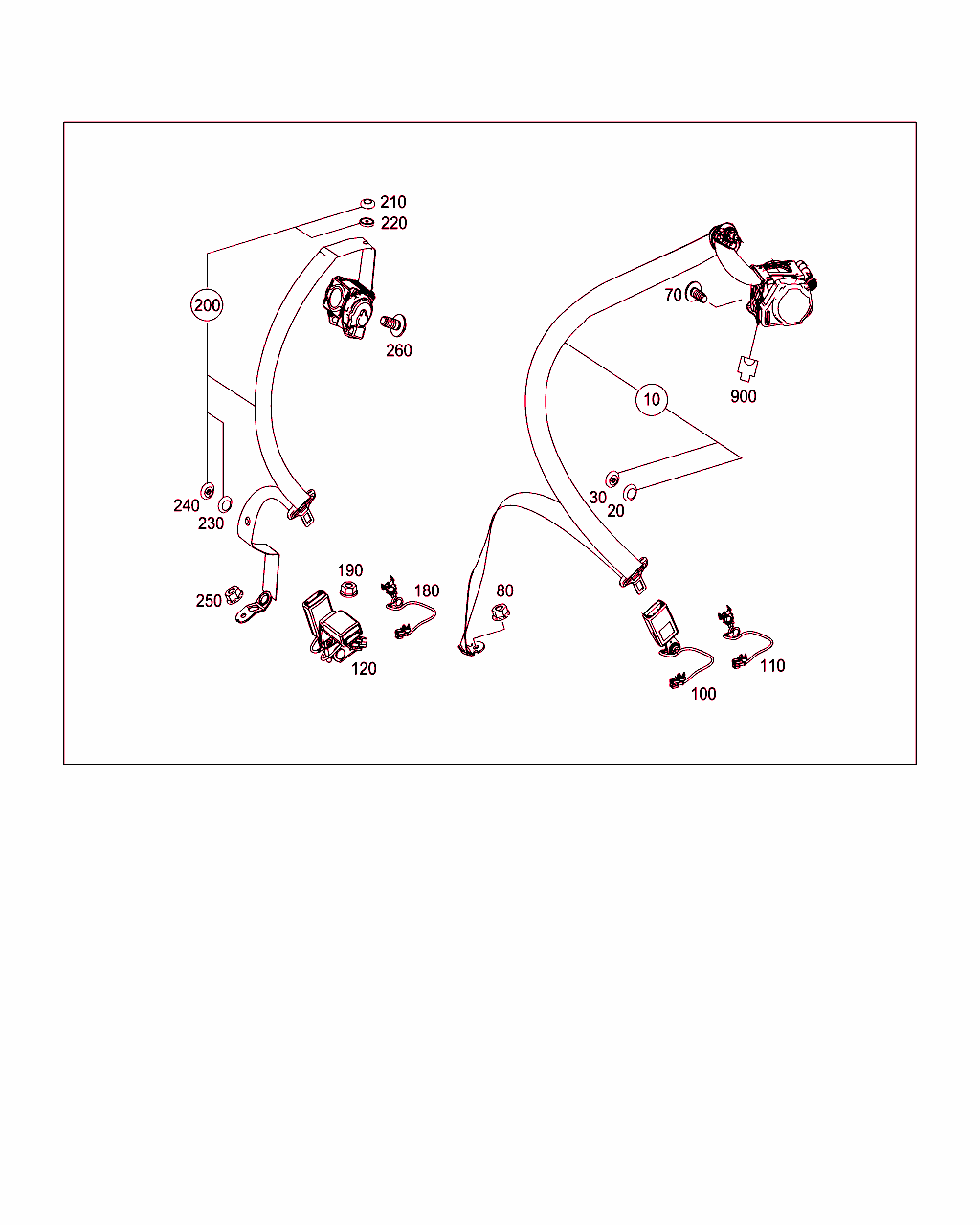

Schema

B92150000169.180314

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 117 860 10 85
シートベルト
左

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[927]3D53300 SL レッドY05-P84-PEK-PEX-PEZ-U17/Y05-P34-PEK-PEX-PEZ-U17/P84-P84-PEK-PEX-PEZ-U17/P84-P34-PEK-PEX-PEZ-U17
9C94ブラック-P19-P52-P84-Y05
9C94ブラックU17/P74/-P84-PEK-PEX-PEZ-Y05/P34+P84
9J94ブラック/オレンジ色P19-U17/P52-U17038
9K54ブラック/スタイル・ホワイトPEX
9K54ブラック/スタイル・ホワイトPEK/PEZ
 		001
10 A 117 860 06 85
シートベルト
左

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[928]3D53300 SL レッドY05-P84-PEK-PEX-PEZ-U17/Y05-P34-PEK-PEX-PEZ-U17/P84-P84-PEK-PEX-PEZ-U17/P84-P34-PEK-PEX-PEZ-U17
3D53300 SL レッドY05-P84-PEX-PEZ-U17/Y05-P34-PEX-PEZ-U17/P84-P84-PEX-PEZ-U17/P84-P34-PEX-PEZ-U17
9C94ブラックU17/P74/-P84-PEK-PEX-PEZ-Y05/P34+P84
9K54ブラック/スタイル・ホワイトPEX/PEZ
9K54ブラック/スタイル・ホワイトPEK
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
 		001
10 A 117 860 10 85
シートベルト
右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[927]3D53300 SL レッドY05-P84-PEK-PEX-PEZ-U17/Y05-P34-PEK-PEX-PEZ-U17/P84-P84-PEK-PEX-PEZ-U17/P84-P34-PEK-PEX-PEZ-U17
9C94ブラック-P19-P52-P84-Y05
9C94ブラックU17/P74/-P84-PEK-PEX-PEZ-Y05/P34+P84
9J94ブラック/オレンジ色P19-U17/P52-U17038
9K54ブラック/スタイル・ホワイトPEX
9K54ブラック/スタイル・ホワイトPEK/PEZ
 		001
10 A 117 860 06 85
シートベルト
右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[928]3D53300 SL レッドY05-P84-PEK-PEX-PEZ-U17/Y05-P34-PEK-PEX-PEZ-U17/P84-P84-PEK-PEX-PEZ-U17/P84-P34-PEK-PEX-PEZ-U17
3D53300 SL レッドY05-P84-PEX-PEZ-U17/Y05-P34-PEX-PEZ-U17/P84-P84-PEX-PEZ-U17/P84-P34-PEX-PEZ-U17
9C94ブラックU17/P74/-P84-PEK-PEX-PEZ-Y05/P34+P84
9K54ブラック/スタイル・ホワイトPEX/PEZ
9K54ブラック/スタイル・ホワイトPEK
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
 		001
20 A 129 868 00 87
ストッパ
左上部 		001
20 A 129 868 00 87
ストッパ
右上部 		001
30 A 129 868 01 87
ストッパ
左下部 		001
30 A 129 868 01 87
ストッパ
右下部 		001
70 A 001 984 47 29
ボルト
左シートベルト・リトラクタ
7/16"X23 		001
70 A 001 984 47 29
ボルト
右シートベルト・リトラクタ
7/16"X23 		001
80 N 910112 010001
ヘキサゴン・ナット
左エンド・フィッティング固定部
M10 		001
80 N 910112 010001
ヘキサゴン・ナット
右エンド・マウント固定部
M10 		001
100 A 176 860 01 69
シートベルトバックル
左リヤ・シート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[917]9051ブラック025010011
 		001
100 A 176 860 03 69
シートベルトバックル
左リヤ・シート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[917]9051ブラック025010011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U01
ｺｰﾄﾞ日付指定名称
[U01]20070910リヤ・シートベルト・ステータス表示
20110221リヤ・シートベルト・ステータス表示
 		001
110 A 246 820 01 15
ハーネス
左シートベルト・ステータス・インジケータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U01
ｺｰﾄﾞ日付指定名称
[U01]20070910リヤ・シートベルト・ステータス表示
20110221リヤ・シートベルト・ステータス表示
 		001
120 A 176 860 02 69
シートベルトバックル
センタおよび右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[917]9051ブラック025010011
 		001
120 A 176 860 04 69
シートベルトバックル
センタおよび右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[917]9051ブラック025010011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U01
ｺｰﾄﾞ日付指定名称
[U01]20070910リヤ・シートベルト・ステータス表示
20110221リヤ・シートベルト・ステータス表示
 		001
180 A 176 820 02 04
ハーネス
右シートベルト・ステータス・インジケータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U01
ｺｰﾄﾞ日付指定名称
[U01]20070910リヤ・シートベルト・ステータス表示
20110221リヤ・シートベルト・ステータス表示
 		001
190 N 910112 010001
ヘキサゴン・ナット
右および中央のシートベルト・バックル・マウント
M10 		001
190 A 176 820 01 04
ハーネス
中央シートベルト・ステータス・インジケータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U01
ｺｰﾄﾞ日付指定名称
[U01]20070910リヤ・シートベルト・ステータス表示
20110221リヤ・シートベルト・ステータス表示
 		001
200 A 176 860 17 85
シートベルト
中央

[007]まで ｼｬｼ: L 000000 => まで 日付: 31/12/2014 (CKD)
[008]まで ｼｬｼ: V 000000 => まで 日付: 31/12/2014 (CKD)
[039]まで ｼｬｼ: N 038360 => まで 日付: 30/08/2013

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[929]3E25オレンジP19
9C94ブラック
 		001
200 A 176 860 18 85
シートベルト
中央

[010]から ｼｬｼ: L 000001 => から 日付: 31/12/2014 (CKD)
[011]から ｼｬｼ: V 000001 => から 日付: 31/12/2014 (CKD)
[040]から ｼｬｼ: N 038361 => から 日付: 30/08/2013

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[929]3E25オレンジP19
9C94ブラック
 		001
200 A 117 860 09 85
シートベルト
中央

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[929]3E25オレンジP19
9C94ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
 		001
230 A 129 868 00 87
ストッパ
上部 		001
240 A 129 868 01 87
ストッパ
下部 		001
250 N 910112 010001
ヘキサゴン・ナット
センタ・エンド・フィッティング固定用ツール
M10 		001
260 A 009 990 63 04
シリンダ・ボルト
リトラクタをリヤ・シート・バックレストに取り付ける 		001
900 A 004 540 01 05
ハーネス
左リヤ・シートベルト・テンショナ
R12/6

ﾌｯﾄﾉｰﾄ解説
[041]
一緒に注文: ターミナル・ブロック 2 X A 001 546 99 41、ケーブル・ストラップ　　　　　　　　　　　　　　　5 X A 002 997 24 90　　
 		001
900 A 004 540 01 05
ハーネス
右リヤ・シートベルト・テンショナ
R12/7

ﾌｯﾄﾉｰﾄ解説
[041]
一緒に注文: ターミナル・ブロック 2 X A 001 546 99 41、ケーブル・ストラップ　　　　　　　　　　　　　　　5 X A 002 997 24 90　　
 		001
