一覧

4ドア・クーペ
117.342 => CLA 180
M: 270910
GM: 711632, 711643
GA: 724002

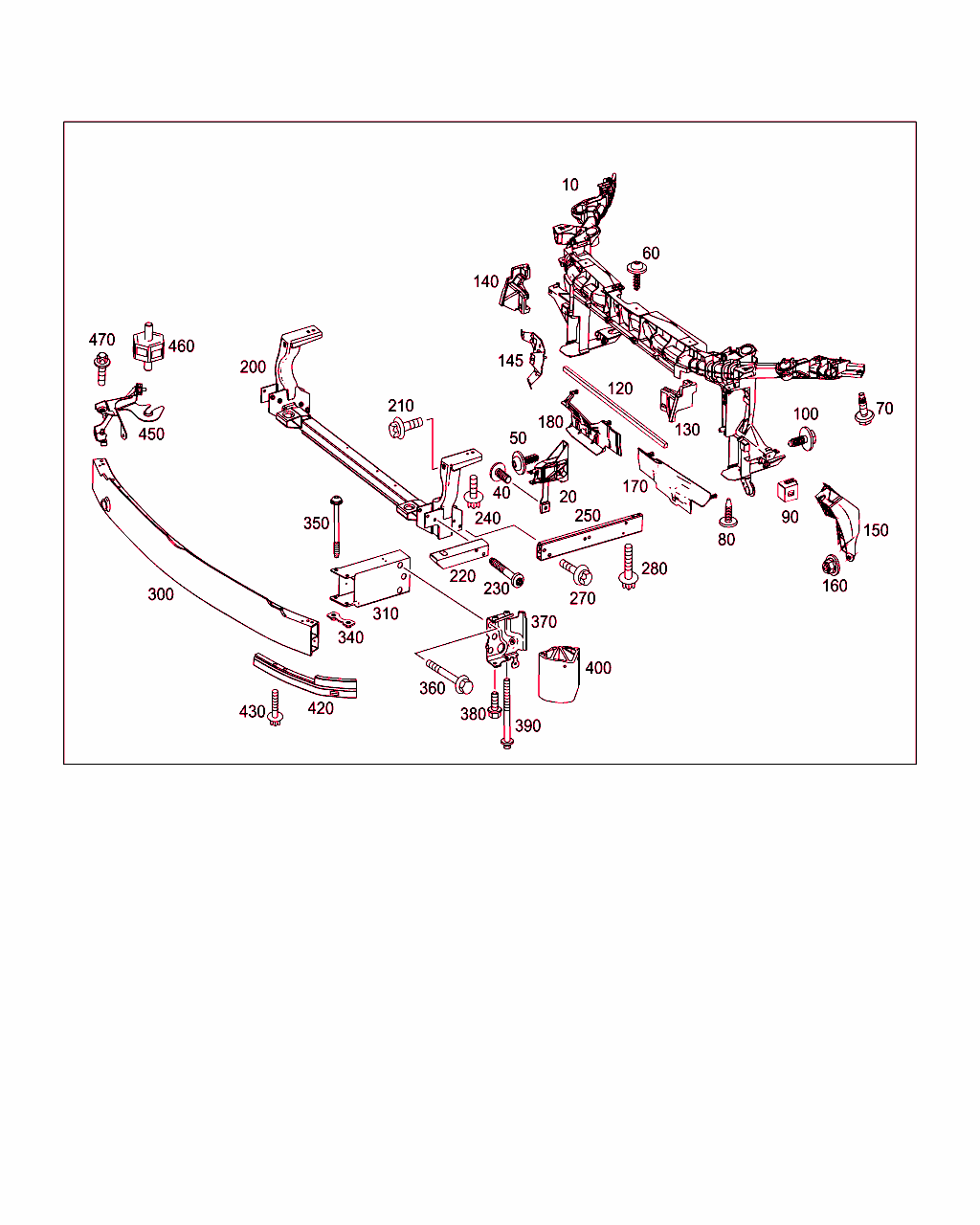

Schema

B62060000263.180110

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 246 620 02 34
キャリア 001
20 A 246 621 01 34
サポート
左バンパ 		001
20 A 246 621 02 34
サポート
右バンパ 		001
40 A 000 990 75 11
ラウンド・ヘッド・ボルト
サポートを左キャリアに
M5X18 		001
40 A 000 990 75 11
ラウンド・ヘッド・ボルト
サポートを右キャリアに
M5X18 		001
50 A 002 984 60 29
ボルト
サポート / マウント 		002
50 A 002 984 60 29
ボルト
サポートを右キャリアに 		002
60 A 002 984 60 29
ボルト
バンパ / 上部マウント 		005
70 A 019 990 63 01
フランジ付き6角ボルト
フロントキャリア、左右
M8X25 		002
80 A 000 990 75 11
ラウンド・ヘッド・ボルト
キャリアをクロスメンバに、左および右
M5X18 		002
90 A 246 621 00 00
サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -631-632+803/-631-632+804/-631-632+805/-631-632+806
ｺｰﾄﾞ日付指定名称
[631]20130708スタティックLEDヘッドランプ、左側通行
20140926スタティックLEDヘッドランプ、左側通行
[632]20130708スタティックLEDヘッドランプ、右側通行
20140926スタティックLEDヘッドランプ、右側通行
[803]19951002モデル・イヤー変更
20091009変更年12/1
20110221変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
20110221変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
20110221AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		002
100 A 001 990 80 00
コンビ6角ボルト
上部キャリアカバーをサイドメンバに
M6X19 		002
120 A 246 505 00 86
シーリング・リップ 001
130 A 246 505 07 30
ラジエタ用エア・ガイド
左 		001
140 A 246 505 08 30
ラジエタ用エア・ガイド
右 		001
145 A 246 620 04 14
ホルダー 001 R
150 A 246 626 01 00
サポート 001 L
150 A 246 626 02 00
サポート 001 R
160 N 000000 004011
ワッシャ付きナット
左ブラケット固定用ツール
M6

[002]まで ｼｬｼ: L 002039 => まで 日付: 30/11/2015 (CKD)
[003]まで ｼｬｼ: N => まで 日付: 02/02/2016
 		002 L
160 N 000000 008296
ワッシャ付きナット
左ブラケット固定用ツール
M6

[004]から ｼｬｼ: L 002040 => から 日付: 30/11/2015 (CKD)
[005]から ｼｬｼ: N => から 日付: 02/02/2016
 		002 L
160 N 000000 004011
ワッシャ付きナット
右ブラケット固定用ツール
M6

[002]まで ｼｬｼ: L 002039 => まで 日付: 30/11/2015 (CKD)
[003]まで ｼｬｼ: N => まで 日付: 02/02/2016
 		002 R
160 N 000000 008296
ワッシャ付きナット
右ブラケット固定用ツール
M6

[004]から ｼｬｼ: L 002040 => から 日付: 30/11/2015 (CKD)
[005]から ｼｬｼ: N => から 日付: 02/02/2016
 		002 R
170 A 246 687 05 07
クロスメンバカバー
左センタ 		001
180 A 246 687 04 07
クロスメンバカバー
右センタ 		001
200 A 246 620 08 30
クロスメンバ
ラジエタ

これに変更 A 246 620 00 19 		001
200 A 246 620 00 19
クロス・ビーム
ラジエタ 		001
210 N 910143 008020
6角丸頭ボルト
サイド・メンバに取り付けるクロス・メンバ
M8X12 		002
220 A 246 626 00 88
アブソーバ 002
230 N 000000 001430
6角丸頭ボルト
クロス・メンバ/アブソーバ 		004
240 N 910143 008020
6角丸頭ボルト
サイド・メンバに取り付けるクロス・メンバ
M8X12 		002
250 A 246 628 01 29
接続キャリア
左下部 		001
250 A 246 628 02 29
接続キャリア
右下部 		001
270 N 910143 008005
6角丸頭ボルト
フロント下部
M8X40 		004
280 N 910143 008021
6角丸頭ボルト
サイド・メンバーに
M8X65 		004
300 A 246 620 11 00
クロスメンバ
フロント 		001
310 A 246 620 01 95
アブソーバ
左 		001
310 A 246 620 03 95
アブソーバ
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/460
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
 		001
310 A 246 620 02 95
アブソーバ
右 		001
310 A 246 620 04 95
アブソーバ
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/460
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
 		001
340 A 212 620 00 26
タップ・プレート
クロス・メンバ/アブソーバ 		002
350 A 009 990 08 04
ラウンド・ヘッド・ボルト
アブソーバを左右クロス・メンバに 		004
360 A 017 990 60 01
フランジ付き6角ボルト
アブソーバを左右サイド・メンバに 		006
370 A 117 620 02 00
ホルダー
フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
 		001
380 N 910143 006001
6角丸頭ボルト
サイド・メンバに取り付けるブラケット
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
 		001
390 N 000000 008120
6角丸頭ボルト
スライド・ウェッジ固定部
M10X150
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
 		002
400 A 117 628 00 00
スライド・ウェッジ
フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
 		001
420 A 117 620 03 00
ストラット
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
 		001
430 N 000000 003765
6角丸頭ボルト
左ストラット固定部
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20110221カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20110221米国仕様
 		002
