一覧

4ドア・クーペ
117.346 => CLA 250 4-MATIC
M: 270920
GM: 711643
GA: 724011

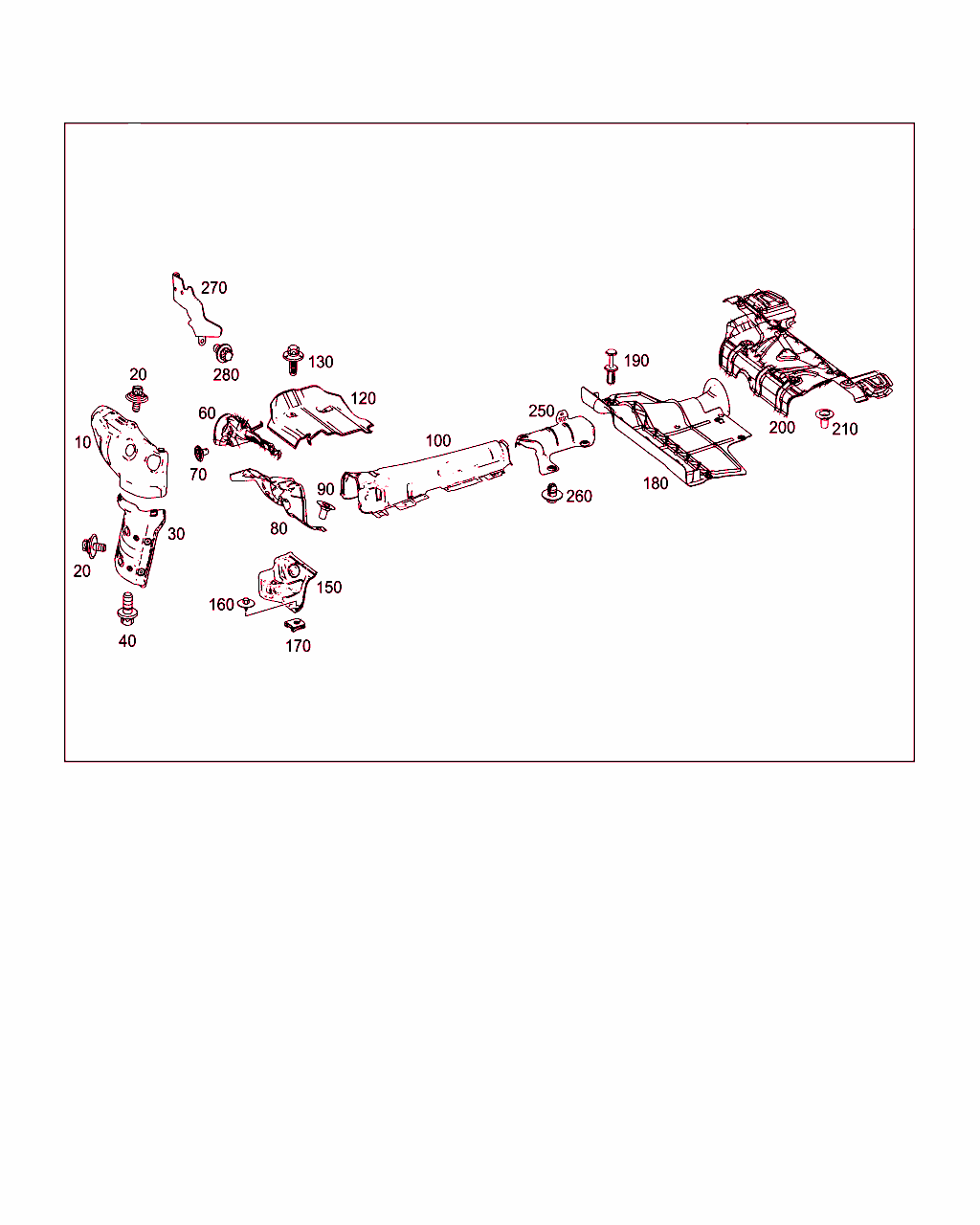

Schema

B49300000630.151007

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 270 142 09 20
ヒート・シールド
エグゾースト・マニホールドに

これに変更 A 270 142 00 00

ﾌｯﾄﾉｰﾄ解説
[020]
次の車台番号以前の車両には古い部品番号のものを使用すること

[022]まで ｼｬｼ: L 003455 => まで 日付: 30/04/2016 (CKD)
[023]まで ｼｬｼ: N 392560 => まで 日付: 10/05/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
20110218ガソリン直接噴射、層状過給 (DES) 装備
 		001
10 A 270 142 00 00
シールド・プレート
エグゾースト・マニホールドに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
20110218ガソリン直接噴射、層状過給 (DES) 装備
 		001
10 A 270 142 12 20
ヒート・シールド
エグゾースト・マニホールドに

これに変更 A 270 142 01 00

ﾌｯﾄﾉｰﾄ解説
[020]
次の車台番号以前の車両には古い部品番号のものを使用すること

[023]まで ｼｬｼ: N 392560 => まで 日付: 10/05/2016
[024]まで ｼｬｼ: L 000000 => まで 日付: 01/01/2013 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
20110218ガソリン直接噴射、層状過給 (DES) 装備
 		001
10 A 270 142 01 00
シールド・プレート
エグゾースト・マニホールドに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
20110218ガソリン直接噴射、層状過給 (DES) 装備
 		001
20 A 002 990 26 03
コンビ・ボルト
ヒート・シールド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -2U8-920
ｺｰﾄﾞ日付指定名称
[2U8]20100205代替冷媒
20110221代替冷媒
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
20110218ガソリン直接噴射、層状過給 (DES) 装備
 		006
20 A 002 990 26 03
コンビ・ボルト
ヒート・シールド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
20110218ガソリン直接噴射、層状過給 (DES) 装備
 		004
20 A 002 990 26 03
コンビ・ボルト
ヒート・シールド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U8
ｺｰﾄﾞ日付指定名称
[2U8]20100205代替冷媒
20110221代替冷媒
 		005
30 A 270 142 00 20
ヒート・シールド
触媒に 		001
30 A 270 142 03 20
ヒート・シールド
触媒に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
20110218ガソリン直接噴射、層状過給 (DES) 装備
 		001
40 N 000000 003853
6角丸頭ボルト
ヒート・シールド
M8X16 		002
60 A 246 682 06 71
シールド
ファイヤ・ウォール右側に取り付け 		001
70 A 210 990 01 50
ヘキサゴン・ナット
シールド・プレートをファイヤウォール右側に取り付ける
5 MM 		003
80 A 246 682 12 71
シールド
トンネル前部 		001 L
80 A 246 682 13 71
シールド
トンネル前部 		001 R
90 A 210 990 01 50
ヘキサゴン・ナット
シールド・プレートをメイン・フロアに取り付ける
5 MM 		004
100 A 246 682 40 00
シールド
触媒の上 		001
100 A 156 682 00 71
シールド
触媒の上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803+P84/804+P84/805+P84/806+P84/807+P84/-058+808+P84
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
20110221変更年12/1
[P84]20110513スポーツ・エディション
20130307スポーツ・エディション
[804]19951002モデル・イヤー変更
20091009変更年13/1
20110221変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
20110221AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
20120817変更年16/1
[058]19951209変更年 1997 年 2 月
20140508変更年 17/2
20140910変更年 17/2
[808]19951002モデル・イヤー変更
20120905変更年17/1
 		001
100 A 246 682 40 00
シールド
触媒の上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P84
ｺｰﾄﾞ日付指定名称
[P84]20110513スポーツ・エディション
20130307スポーツ・エディション
 		001
100 A 156 682 00 71
シールド
触媒の上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805/806/807/-058+808
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
20110221変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
20110221変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
20110221AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
20120817変更年16/1
[058]19951209変更年 1997 年 2 月
20140508変更年 17/2
20140910変更年 17/2
[808]19951002モデル・イヤー変更
20120905変更年17/1
 		001
120 A 246 466 07 38
ヒート・シールド
アッパ・トンネル 		001 L
120 A 246 466 08 38
ヒート・シールド
アッパ・トンネル 		001 R
130 A 002 990 42 03
アウタ6角丸頭ボルト
シールド・プレート固定用ツール 		003 L
130 A 002 990 42 03
アウタ6角丸頭ボルト
シールド・プレート固定用ツール 		004 R
150 A 246 682 08 71
シールド
インテグラル・サポートに 		001
160 A 201 990 11 36
ボルト
インテグラル・サポートに取り付けるシールド 		002
160 A 201 990 11 36
ボルト
インテグラル・サポートに取り付けるシールド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ME11/924
ｺｰﾄﾞ日付指定名称
[ME11]20091103レンジ・エクステンダ
20091104レンジ・エクステンダ
[924]19960718天然ガス駆動エンジン
20090320天然ガス・ドライブ
 		002
170 A 001 990 23 56
クリップ・ナット
インテグラル・サポートに取り付けるシールド
4,8 		002
180 A 246 352 04 91
カバー
リヤ・アクスル・サポート 		001
180 A 246 352 04 91
カバー
リヤ・アクスル・サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P84
ｺｰﾄﾞ日付指定名称
[P84]20110513スポーツ・エディション
20130307スポーツ・エディション
 		001
190 A 000 991 94 40
スプレッド・リベット
トリム固定用ツール 		003
200 A 246 682 01 71
シールド
リヤ・マフラ上 		001
210 A 210 990 01 50
ヘキサゴン・ナット
フロアのシールド
5 MM 		004
250 A 246 470 01 47
シールド・プレート
フューエル・タンク

[033]まで ｼｬｼ: N => まで 日付: 17/04/2015
 		001
250 A 246 470 07 00
シールド・プレート
フューエル・タンク

[034]から ｼｬｼ: N => から 日付: 17/04/2015
 		001
260 A 246 471 00 41
ホルダー
シールド・プレートをフューエル・タンクに 		005
260 A 246 471 00 41
ホルダー
シールド・プレートをフューエル・タンクに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P84
ｺｰﾄﾞ日付指定名称
[P84]20110513スポーツ・エディション
20130307スポーツ・エディション
 		005
270 A 270 142 11 20
シールド・プレート
EGR バルブ

これに変更 A 270 142 15 20

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
20110218ガソリン直接噴射、層状過給 (DES) 装備
 		001
270 A 270 142 15 20
シールド・プレート
EGR バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
20110218ガソリン直接噴射、層状過給 (DES) 装備
 		001
280 N 910143 006000
6角丸頭ボルト
シールド・プレート固定用ツール
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071107ガソリン直接噴射、層状過給 (DES) 装備
20110218ガソリン直接噴射、層状過給 (DES) 装備
 		002
