一覧

4ドア・クーペ
117.346 => CLA 250 4-MATIC
M: 270920
GM: 711643
GA: 724011

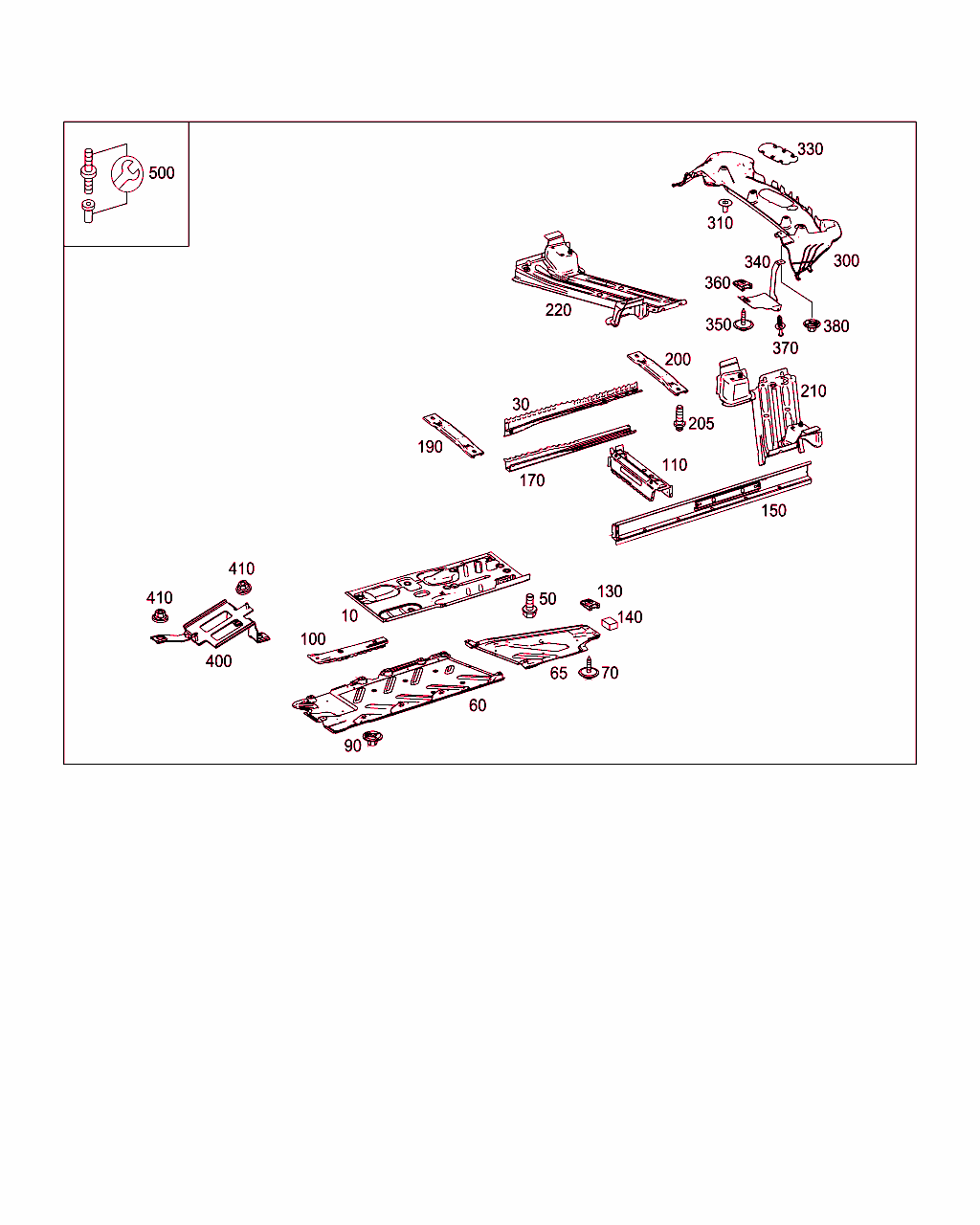

Schema

B61015000225.170316

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 246 610 03 60
メインフロア
左

これに変更 A 246 610 07 00 		001
10 A 246 610 07 00
メインフロア
左 		001
10 A 246 610 04 60
メインフロア
右

これに変更 A 246 610 08 00 		001
10 A 246 610 08 00
メインフロア
右 		001
30 A 246 610 17 25
増幅
左下部 		001
30 A 246 610 18 25
増幅
右下部 		001
50 N 910143 010011
6角丸頭ボルト
補強材に
M10X20-10.9 		002
60 A 246 684 01 00
サブストラクチャカバー
左メイン・フロア 		001
60 A 246 684 02 00
サブストラクチャカバー
右メイン・フロア 		001
65 A 246 684 03 00
サブストラクチャカバー
左メイン・フロア 		001
65 A 246 684 04 00
サブストラクチャカバー
右メイン・フロア

これに変更 A 246 684 06 00

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
65 A 246 684 06 00
サブストラクチャカバー
右メイン・フロア 		001
70 A 001 990 60 36
ヘキサゴン鉄板ビス
カバーをメイン・フロアに、左側および右側
4.8X19 		002
90 A 201 990 00 50
プラスチック・ナット
カバー / 左メイン・フロア 		009
90 A 201 990 00 50
プラスチック・ナット
カバー / 右メイン・フロア 		009
100 A 246 611 01 22
接続キャリア
内側 		002
110 A 117 610 11 00
リヤ・シート・メンバ
左フロント 		001
110 A 117 610 12 00
リヤ・シート・メンバ
右フロント

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001
130 A 003 994 87 45
ばね板ナット
カバーをメイン・フロアに、左側および右側
4.8 MM 		002
140 A 215 682 12 30
ダンパ
カバーをメイン・フロアに、左側および右側 		002
150 A 117 610 01 10
サイドメンバ
左内側 		001
150 A 117 610 02 10
サイドメンバ
右内側 		001
170 A 246 611 03 23
サイドメンバ
メイン・フロア 		002
190 A 117 619 00 25
補強材
トンネル前部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P84
ｺｰﾄﾞ日付指定名称
[P84]20110513スポーツ・エディション
20130307スポーツ・エディション
 		001
190 A 176 619 00 25
補強材
トンネル前部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P84
ｺｰﾄﾞ日付指定名称
[P84]20110513スポーツ・エディション
20130307スポーツ・エディション
 		001
200 A 246 619 00 25
補強材
リヤ・トンネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P84
ｺｰﾄﾞ日付指定名称
[P84]20110513スポーツ・エディション
20130307スポーツ・エディション
 		001
200 A 176 619 01 25
補強材
リヤ・トンネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P84
ｺｰﾄﾞ日付指定名称
[P84]20110513スポーツ・エディション
20130307スポーツ・エディション
 		001
205 N 910105 010009
6角ボルト
プロペラシャフトをボディに
M10X25 		004
210 A 117 610 09 00
リヤ・シート・メンバ
左リヤ 		001
220 A 117 610 10 00
リヤ・シート・メンバ
右リヤ 		001
300 A 117 684 01 18
サブストラクチャカバー
後部

これに変更 A 117 684 04 00
• +001 A 117 684 05 00

[002]まで ｼｬｼ: N 099251 => まで 日付: 08/05/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805/806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
20110221変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
20110221変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
20110221AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
300 A 117 684 04 00
サブストラクチャカバー
後部

[003]から ｼｬｼ: L 000001 => から 日付: 31/12/2014 (CKD)
[004]から ｼｬｼ: V 000001 => から 日付: 31/12/2014 (CKD)
[005]から ｼｬｼ: N 099252 => から 日付: 08/05/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805/806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
20110221変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
20110221変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
20110221AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
300 A 117 684 04 00
サブストラクチャカバー
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20111114変更年16/1
20120817変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
20140910変更年18/1
 		001
300 A 117 684 07 00
サブストラクチャカバー/ブラケット
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807+P55/807+P59/772+807/808+P55/808+P59/772+808/809+P55/809+P59/772+809
ｺｰﾄﾞ日付指定名称
[P55]20100316ナイト・パッケージ
20110218ナイト・パッケージ
[P59]20100408アーバン/プログレッシブパッケージ
20110218アーバン/プログレッシブパッケージ
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
20100916AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
20110218AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[807]19951002モデル・イヤー変更
20111114変更年16/1
20120817変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
20140910変更年18/1
 		001
310 A 210 990 01 50
ヘキサゴン・ナット
カバー固定用ツール
5 MM 		006
330 A 117 684 05 00
サブストラクチャカバー
ロワ・カバーをセンタ・カバーに

[003]から ｼｬｼ: L 000001 => から 日付: 31/12/2014 (CKD)
[004]から ｼｬｼ: V 000001 => から 日付: 31/12/2014 (CKD)
[005]から ｼｬｼ: N 099252 => から 日付: 08/05/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550+4U3
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20110218トレーラ・カップリング
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		001
340 A 117 684 03 18
サブストラクチャカバー
左リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		001
340 A 117 684 04 18
サブストラクチャカバー
右リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		001
350 A 001 990 60 36
ヘキサゴン鉄板ビス
左および右カバー固定用ツール
4.8X19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		002
360 A 003 994 87 45
ばね板ナット
左および右カバー固定用ツール
4.8 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		002
370 A 124 990 04 92
スプレッド・リベット
カバー固定用部品
6.5X18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		002
380 A 201 990 00 50
プラスチック・ナット
アンダ・カバーへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
20110218ECOテクノロジー・パッケージ
 		002
500 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
