一覧

4ドア・クーペ
117.346 => CLA 250 4-MATIC
M: 270920
GM: 711643
GA: 724011

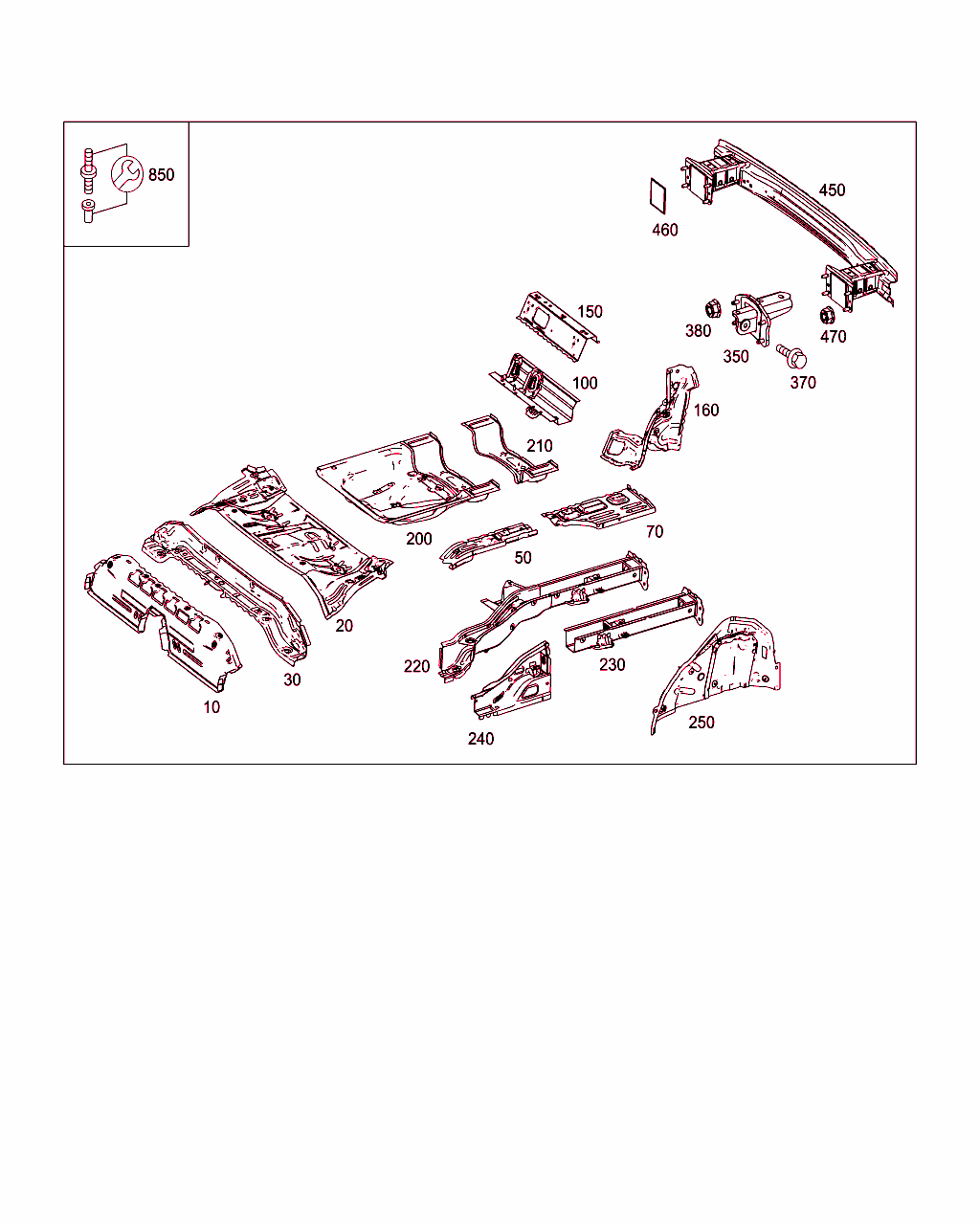

Schema

B61045000315.171026

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 246 612 00 15
リヤ・シート・メンバ
リヤ・シートの下 		001
20 A 246 610 04 61
リヤ・フロア 001
30 A 246 610 03 00
ダイアゴナル・メンバ
リヤ・シートの下 		001
50 A 246 611 05 08
カバー
左センタ 		001
50 A 246 611 06 08
カバー
右センタ 		001
70 A 117 610 01 08
サイドメンバ カバー
左 		001
70 A 117 610 14 00
サイドメンバ カバー
右 		001
100 A 246 610 03 16
リヤ・アクスル・メンバ
リヤ・アクスル

これに変更 A 246 610 12 00 		001
100 A 246 610 12 00
リヤ・アクスル・メンバ
リヤ・アクスル 		001
150 A 246 610 04 17
ラゲッジ・メンバ
ラゲッジ・スペース・フロアの下 		001
160 A 117 610 03 25
増幅
左 		001
160 A 117 610 04 25
増幅
右 		001
200 A 117 610 01 75
スペア・タイヤ収納部 001
210 A 117 610 02 75
スペア・タイヤ収納部 001
220 A 117 610 03 10
サイドメンバ
左リヤ

[006]まで ｼｬｼ: N => まで 日付: 28/10/2013
 		001
220 A 117 610 19 00
サイドメンバ
左リヤ

[007]から ｼｬｼ: N => から 日付: 28/10/2013
 		001
220 A 117 610 04 10
サイドメンバ
右リヤ内側

これに変更 A 117 610 20 00

ﾌｯﾄﾉｰﾄ解説
[008]
次の車台番号以前の車両には古い部品番号のものを使用すること

[006]まで ｼｬｼ: N => まで 日付: 28/10/2013
 		001
220 A 117 610 20 00
サイドメンバ
右リヤ 		001
230 A 117 610 05 10
サイドメンバ
左リヤ内側 		001
230 A 117 610 06 10
サイドメンバ
右リヤ内側 		001
240 A 246 610 07 23
サイドメンバ
左

[006]まで ｼｬｼ: N => まで 日付: 28/10/2013
 		001
240 A 246 610 15 00
サイドメンバ
左リヤ内側

[007]から ｼｬｼ: N => から 日付: 28/10/2013
 		001
240 A 246 610 00 00
サイドメンバ
右リヤ内側

[006]まで ｼｬｼ: N => まで 日付: 28/10/2013
 		001
240 A 246 610 16 00
サイドメンバ
右リヤ内側

[007]から ｼｬｼ: N => から 日付: 28/10/2013
 		001
250 A 246 610 03 76
ホイールハウス
左リヤ内側 		001
250 A 246 610 04 76
ホイールハウス
右リヤ内側 		001
350 A 246 610 09 00
増幅
左リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20110218トレーラ・カップリング
 		001
350 A 246 610 10 00
増幅
右リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20110218トレーラ・カップリング
 		001
370 A 004 990 36 00
コンビ6角ボルト
左レインフォース
M12X1,5X47,5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20110218トレーラ・カップリング
 		001
370 A 004 990 36 00
コンビ6角ボルト
右レインフォース
M12X1,5X47,5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20110218トレーラ・カップリング
 		001
380 N 000000 003275
ナット
左レインフォース
M10

[009]まで ｼｬｼ: N => まで 日付: 01/07/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20110218トレーラ・カップリング
 		004
380 N 000000 008270
ナット
左レインフォース
M10

[010]から ｼｬｼ: N => から 日付: 01/07/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20110218トレーラ・カップリング
 		004
380 N 000000 003275
ナット
右レインフォース
M10

[009]まで ｼｬｼ: N => まで 日付: 01/07/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20110218トレーラ・カップリング
 		004
380 N 000000 008270
ナット
右レインフォース
M10

[010]から ｼｬｼ: N => から 日付: 01/07/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20110218トレーラ・カップリング
 		004
450 A 117 610 00 14
リヤ・クロス・メンバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20110218トレーラ・カップリング
 		001
460 A 246 616 01 00
シーリング・プレート
クロス・メンバへ 		002
470 N 000000 003275
ナット
サポートへ
M10

[009]まで ｼｬｼ: N => まで 日付: 01/07/2015
[011]まで ｼｬｼ: L 000335 => まで 日付: 30/06/2015 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20110218トレーラ・カップリング
 		008
470 N 000000 008270
ナット
サポートへ
M10

[010]から ｼｬｼ: N => から 日付: 01/07/2015
[012]から ｼｬｼ: L 000336 => から 日付: 30/06/2015 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20110218トレーラ・カップリング
 		008
850 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
