一覧

4ドア・クーペ
117.346 => CLA 250 4-MATIC
M: 270920
GM: 711643
GA: 724011

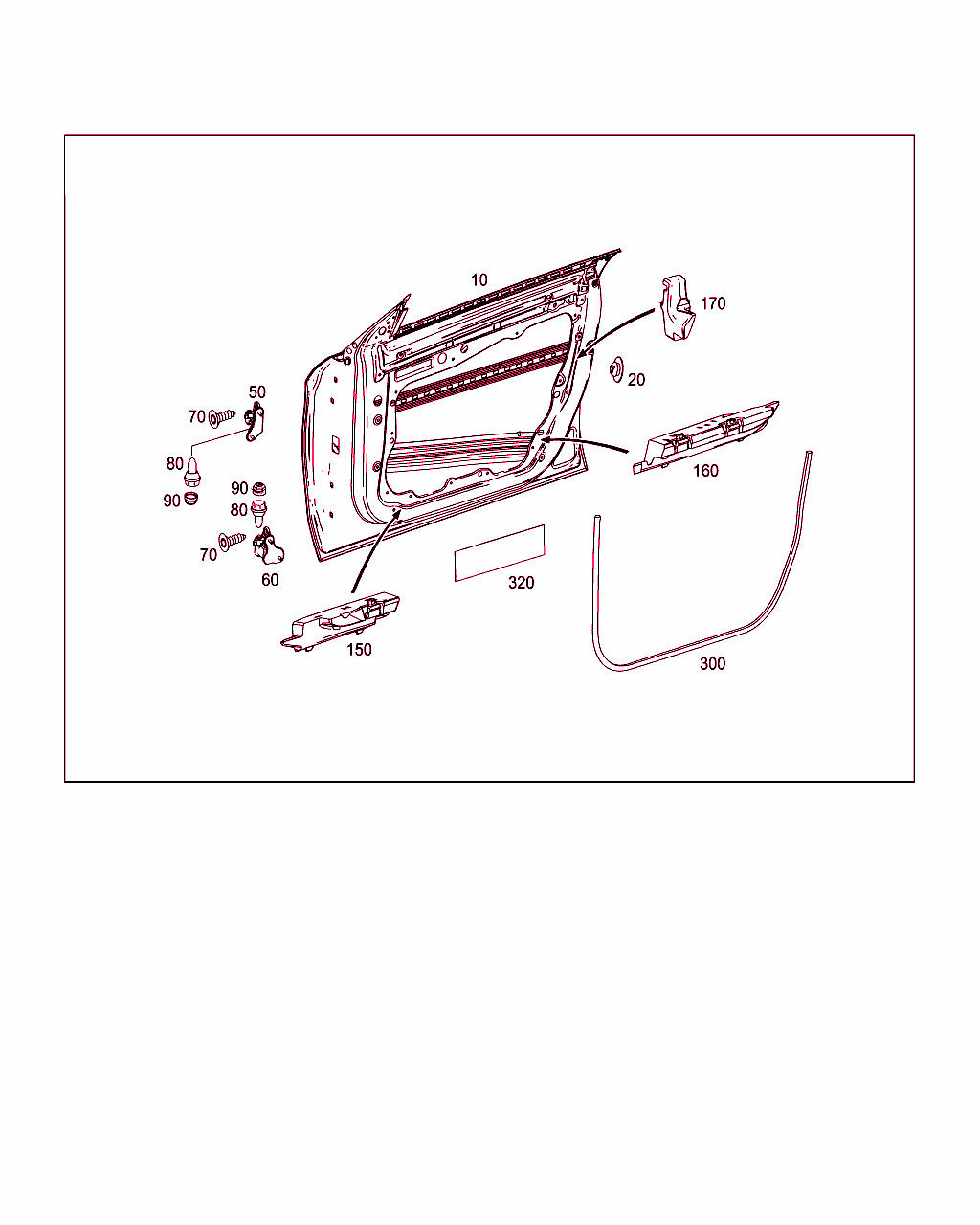

Schema

B72015000185.160120

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 117 720 01 05
運転席ドア
左 		001
10 A 117 720 02 05
運転席ドア
右 		001
20 A 001 998 51 50
クロージング・プラグ
ロック・シリンダ取付け穴用シール・キャップ、左側
10 MM 		001
20 A 001 998 51 50
クロージング・プラグ
ロック・シリンダ取付け穴用シール・キャップ、右側
10 MM 		001
50 A 246 720 11 37
ヒンジ
左上部 		001
50 A 246 720 12 37
ヒンジ
右上部 		001
60 A 246 720 03 37
ヒンジ
左下部 		001
60 A 246 720 04 37
ヒンジ
右下部 		001
70 A 230 984 01 29
ボルト
左ドアのヒンジ
M8X35 		004
70 A 230 984 01 29
ボルト
右ドアのヒンジ
M8X35 		004
80 A 019 990 43 01
フランジ付き6角ボルト
ヒンジ / 左 A ピラー 		NB
80 A 019 990 43 01
フランジ付き6角ボルト
ヒンジ / 右 A ピラー 		NB
90 A 000 987 79 45
シーリング・キャップ
左ボルト・キャップ 		002
90 A 000 987 79 45
シーリング・キャップ
右ボルト・キャップ 		002
150 A 117 722 01 00
サポート
左ドア、フロント 		001
150 A 117 722 02 00
サポート
右ドア、フロント 		001
160 A 117 722 03 00
サポート
左ドア、リヤ

これに変更 A 117 722 09 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: L 004007 => まで 日付: 31/07/2016 (CKD)
[004]まで ｼｬｼ: N => まで 日付: 01/08/2016
 		001
160 A 117 722 09 00
サポート
左ドア、リヤ 		001
160 A 117 722 04 00
サポート
右ドア、リヤ

これに変更 A 117 722 10 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: L 004007 => まで 日付: 31/07/2016 (CKD)
[004]まで ｼｬｼ: N => まで 日付: 01/08/2016
 		001
160 A 117 722 10 00
サポート
右ドア、リヤ 		001
170 A 117 722 05 00
サポート
左ドア、上部 		001
170 A 117 722 06 00
サポート
右ドア、上部 		001
300 A 204 727 11 87
ドア・ウェザ・ストリップ
ウェザ・ストリップ、左ドア

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
300 A 204 727 11 87
ドア・ウェザ・ストリップ
ウェザ・ストリップ、右ドア

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
320 A 246 682 00 08
ドア・インシュレータ
左パネルに 		001
320 A 246 682 00 08
ドア・インシュレータ
パネル右側に 		001
