一覧

シューティング・ブレーク
117.952 => CLA 45 AMG
M: 133980
GA: 724015, 724016

Schema

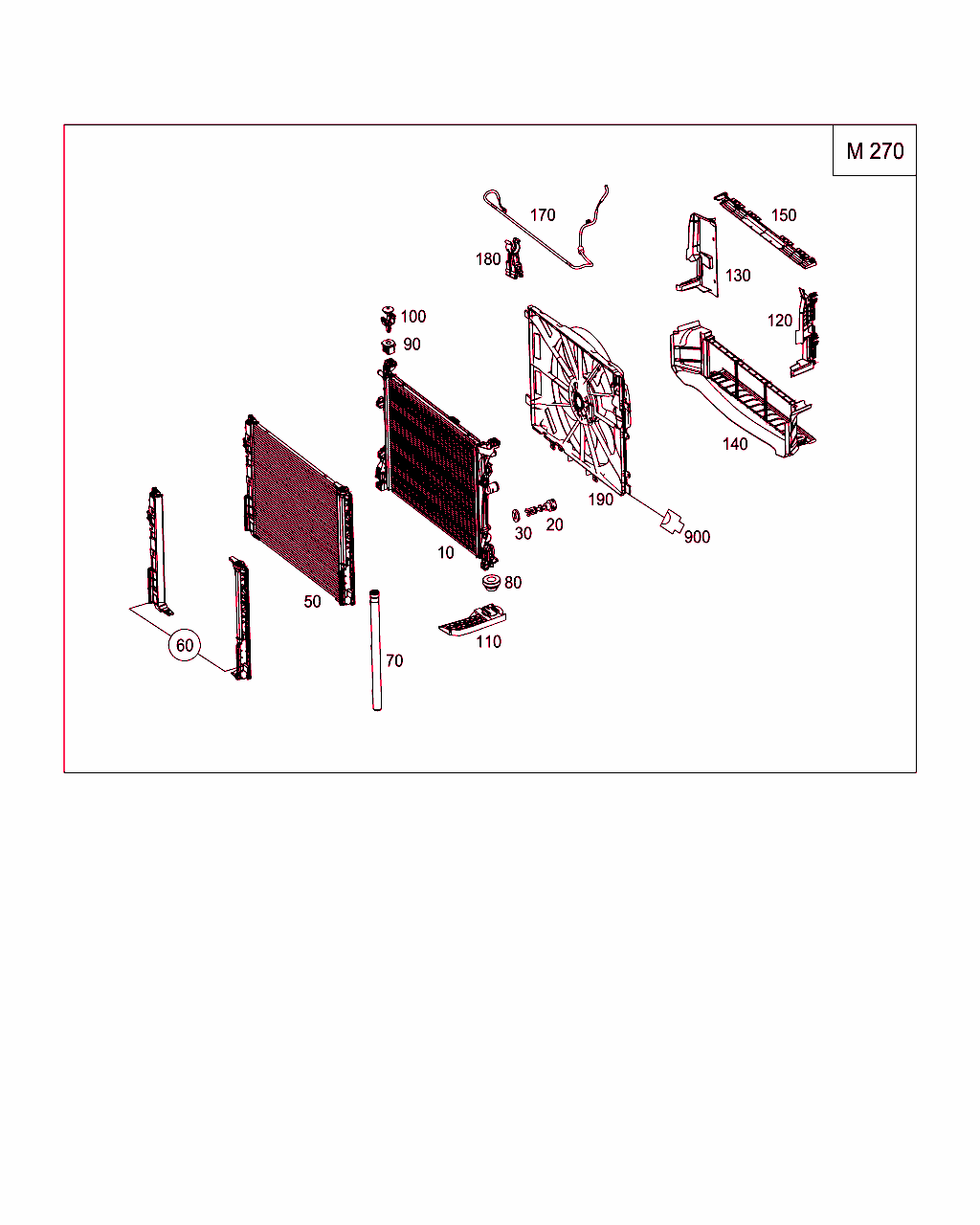

B50015000551.150811

[image]

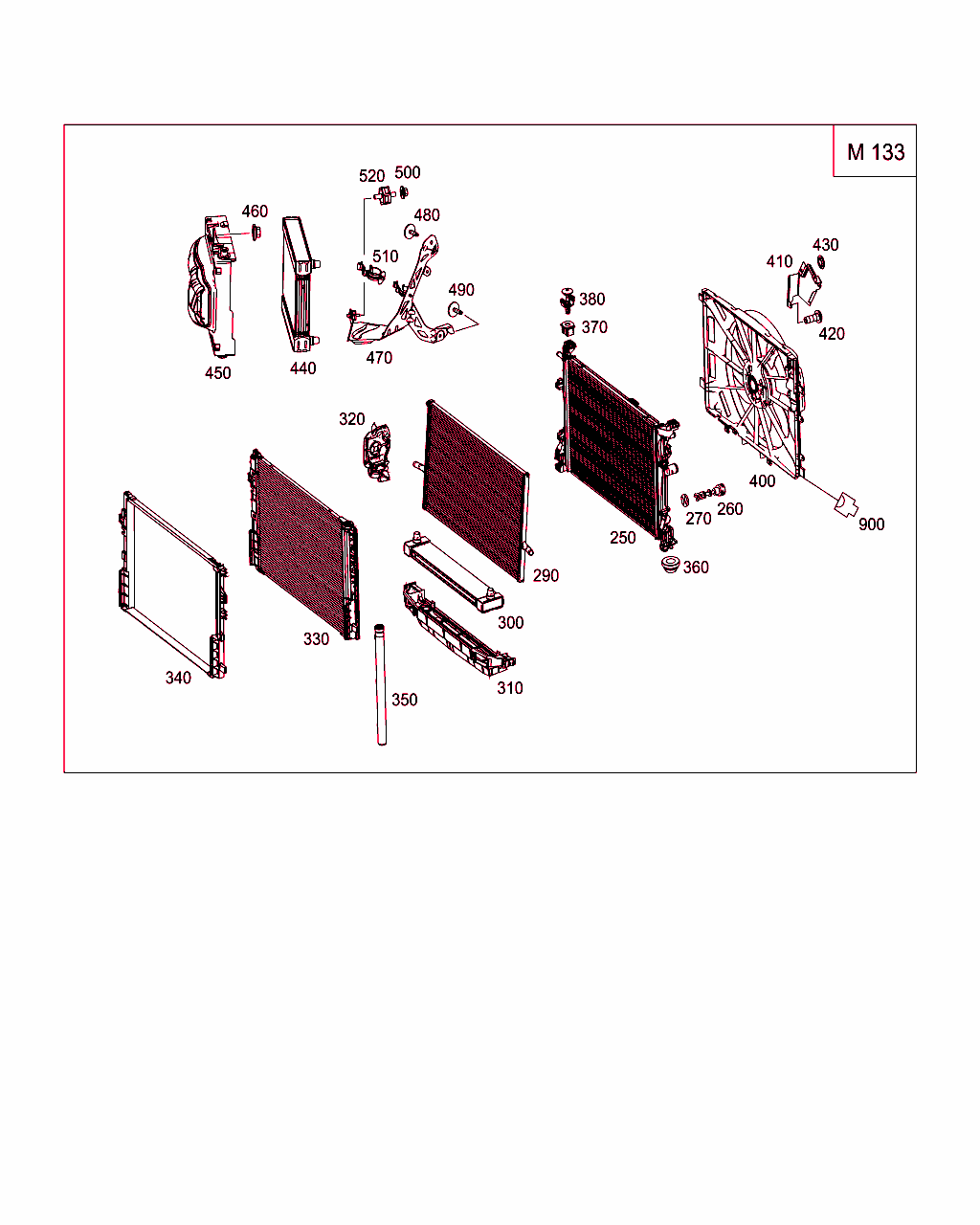

B50015000552.150811

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
20 A 000 500 01 85
ドレン・プラグ
ドレン・ボルト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -429+411/-429+420
ｺｰﾄﾞ日付指定名称
[429]200708167速ダブル・クラッチ・オートマチック・トランスミッション
201102177速ダブル・クラッチ・オートマチック・トランスミッション
[411]200702016 速マニュアル・トランスミッション
201102176 速マニュアル・トランスミッション
[420]199510024 速オートマチック・トランスミッション
20101020FSGトランスミッション(5+Eマニュアル・トランスミッション)
20110217FSGトランスミッション(5+Eマニュアル・トランスミッション)
 		001
20 A 000 500 01 85
ドレン・プラグ
ドレン・ボルト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429
ｺｰﾄﾞ日付指定名称
[429]200708167速ダブル・クラッチ・オートマチック・トランスミッション
201102177速ダブル・クラッチ・オートマチック・トランスミッション
 		001
30 A 000 501 01 76
スペーサ・ディスク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429
ｺｰﾄﾞ日付指定名称
[429]200708167速ダブル・クラッチ・オートマチック・トランスミッション
201102177速ダブル・クラッチ・オートマチック・トランスミッション
 		001
80 A 246 504 00 12
エラストマ・マウント
ラジエタ下部 		002
90 A 169 504 01 14
ベアリング
ラジエタ上部 		002
100 A 000 991 21 95
クリップ
ラジエタ上部 		002
110 A 246 504 05 40
ホルダー
ラジエタ左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -2U6
ｺｰﾄﾞ日付指定名称
[2U6]20100127小型冷却モジュール
20110221小型冷却モジュール
 		001
250 A 099 500 66 03
ラジエタ 001
260 A 000 500 01 85
ドレン・プラグ
ドレン・ボルト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429
ｺｰﾄﾞ日付指定名称
[429]200708167速ダブル・クラッチ・オートマチック・トランスミッション
201102177速ダブル・クラッチ・オートマチック・トランスミッション
 		001
270 A 000 501 01 76
スペーサ・ディスク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429
ｺｰﾄﾞ日付指定名称
[429]200708167速ダブル・クラッチ・オートマチック・トランスミッション
201102177速ダブル・クラッチ・オートマチック・トランスミッション
 		001
290 A 099 500 64 03
ラジエタ
低温 		001
300 A 099 500 51 03
ラジエタ
補助ラジエタ 		001
310 A 176 504 00 18
キャリア・フレーム
ラジエタ 		001
320 A 176 500 01 31
ホルダー
補助ラジエタ、左側 		001
320 A 176 500 02 31
ホルダー
補助ラジエタ、右側 		001
330 A 099 500 10 54
冷媒コンデンサ 001
340 A 099 504 14 18
キャリア・フレーム
ラジエタ 		001
350 A 176 835 00 00
冷媒ドライヤ
コンデンサ 		001
360 A 246 504 00 12
エラストマ・マウント
ラジエタ下部 		002
370 A 169 504 01 14
ベアリング
ラジエタ上部 		002
380 A 000 991 21 95
クリップ
ラジエタ上部 		002
400 A 212 906 10 02
ブロワ
850 W

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
410 A 176 501 00 35
シールド・プレート
ファン・フレームに 		001
420 N 000000 002349
6角丸頭ボルト
ファン・フレームに
6X16 		002
430 A 000 994 89 45
ピン・ロック
シールド固定用ツール
8 MM 		001
440 A 099 500 32 03
ラジエタ
右ホイール･ハウス 		001
450 A 176 500 01 16
エア・ガイド
右ホイール・ハウス・クーラ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20091009変更年14/1
20110221AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
450 A 176 500 10 00
エア・ガイド・セグメント
右ホイール・ハウス・クーラ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20111114変更年16/1
20120817変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
20140910変更年18/1
 		001
460 N 000000 006037
ワッシャ付きナット
上部ホイール・ハウス・クーラ固定部
M6 		002
470 A 176 500 04 31
ホルダー
右ホイール・ハウス・クーラ 		001
480 A 005 990 96 00
コンビ6角ボルト
ブラケット固定用ツール
M6X25 		001
490 A 005 990 96 00
コンビ6角ボルト
ブラケット固定用ツール
M6X25 		001
500 N 000000 006037
ワッシャ付きナット
下部ホイール・ハウス・クーラ固定部
M6 		001
510 A 170 506 02 41
クランプ
ブラケットに 		001
520 A 202 988 00 11
バッファ
ブラケットに 		001
900 A 222 540 00 81
クラッチ・ハウジング
クーラ・ファン
4-PIN MAK8/9.5, MCP6.3;M4/14 		001
