一覧

シューティング・ブレーク
117.952 => CLA 45 AMG
M: 133980
GA: 724015, 724016

Schema

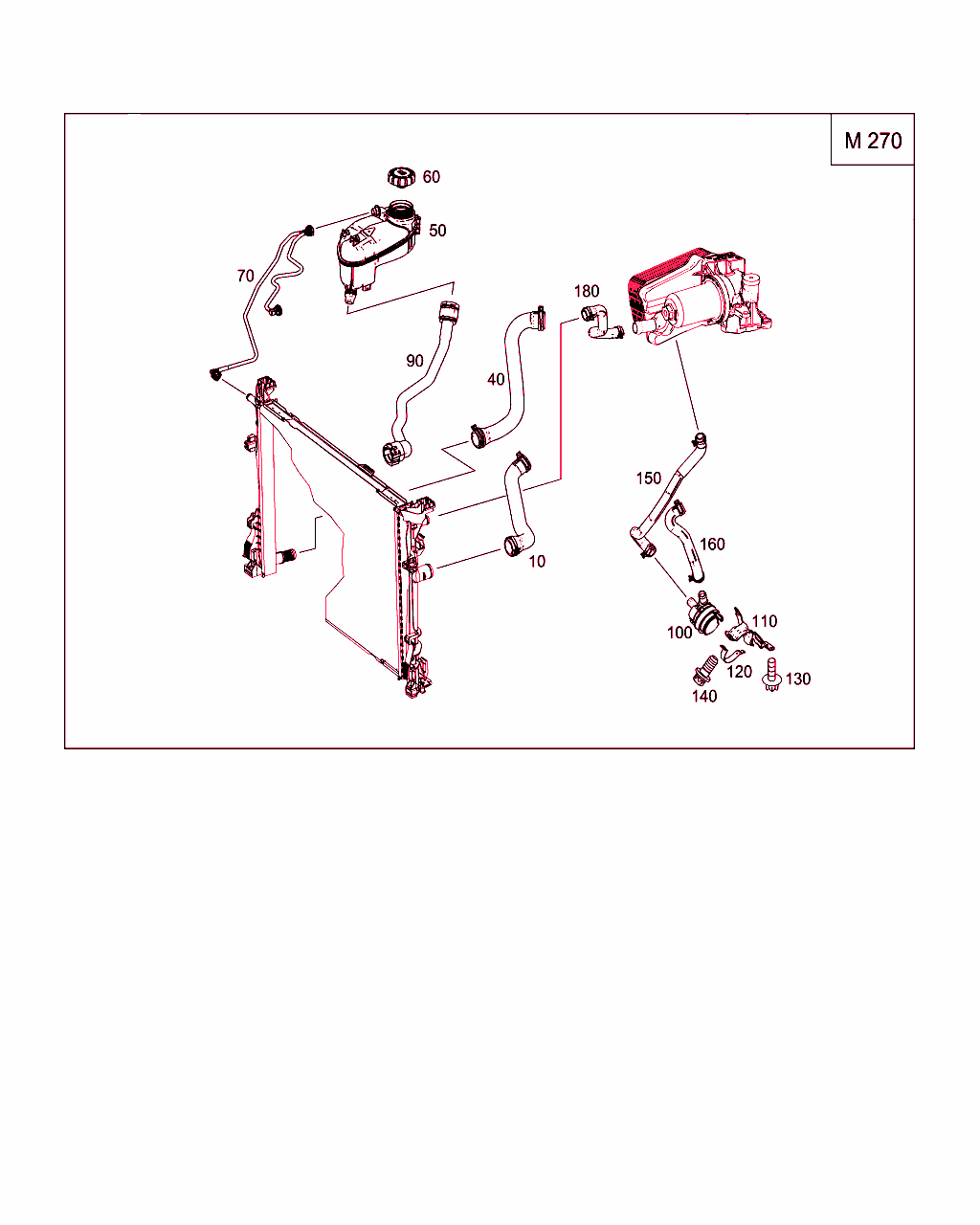

B50165000547.150813

[image]

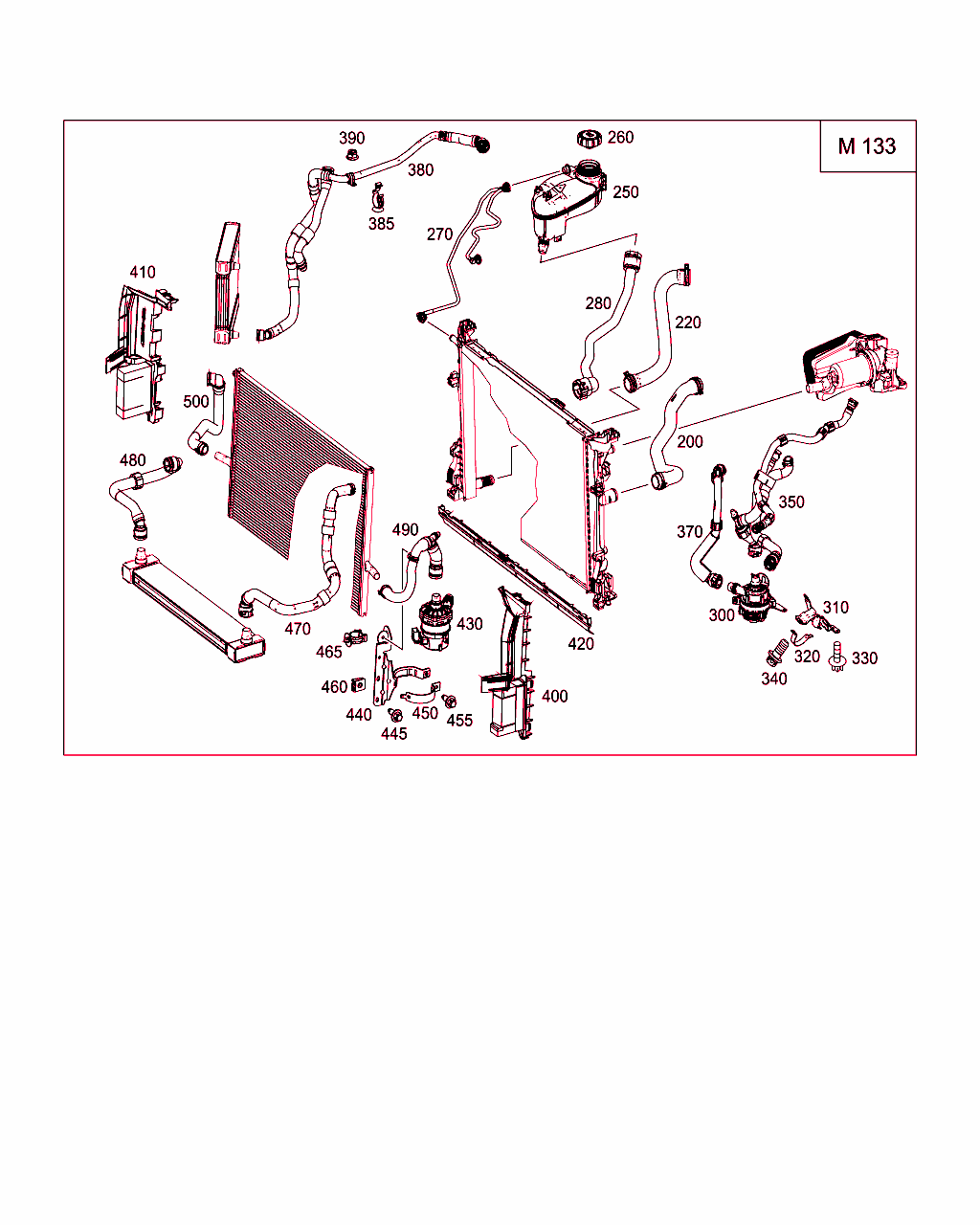

B50165000548.180108

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
50 A 246 500 00 49
エクスパンションタンク 001
130 N 910143 006000
6角丸頭ボルト
ブラケット固定用ツール
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429
ｺｰﾄﾞ日付指定名称
[429]200708167速ダブル・クラッチ・オートマチック・トランスミッション
201102177速ダブル・クラッチ・オートマチック・トランスミッション
 		003
200 A 176 501 13 82
クーラント・ホース
ラジエタの左側に 		001
220 A 176 501 18 82
クーラント・ホース
ラジエタの右側に 		001
250 A 246 500 00 49
エクスパンションタンク 001
260 A 210 501 06 15
キャップ 001
270 A 176 501 01 25
ブリーダ・ライン
エクスパンション・タンクに取り付けるラジエタ 		001
300 A 176 500 01 86
クーラント・ポンプ
低温
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429
ｺｰﾄﾞ日付指定名称
[429]200708167速ダブル・クラッチ・オートマチック・トランスミッション
201102177速ダブル・クラッチ・オートマチック・トランスミッション
 		001
310 A 176 504 00 40
ホルダー
ポンプ 		001
320 A 222 504 18 40
ホルダー
循環ポンプ 		001
330 N 910143 006000
6角丸頭ボルト
ブラケット固定用ツール
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429
ｺｰﾄﾞ日付指定名称
[429]200708167速ダブル・クラッチ・オートマチック・トランスミッション
201102177速ダブル・クラッチ・オートマチック・トランスミッション
 		003
340 N 910143 006000
6角丸頭ボルト
ポンプに取り付けるブラケット
M6X12 		001
350 A 176 501 07 58
クーラント・ライン
オイル・クーラ循環ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429
ｺｰﾄﾞ日付指定名称
[429]200708167速ダブル・クラッチ・オートマチック・トランスミッション
201102177速ダブル・クラッチ・オートマチック・トランスミッション
 		001
370 A 176 501 00 00
クーラント・ライン
循環ポンプからエンジンへ 		001
380 A 176 501 20 82
クーラント・ホース
エンジン右側 		001
385 A 170 506 02 41
クランプ
クーラント・ホース固定用ツール 		001
390 N 000000 003477
ナット
ブラケットのライン
M6 		002
400 A 176 505 07 30
ラジエタ用エア・ガイド
左上部 		001
410 A 176 505 06 30
ラジエタ用エア・ガイド
右上部 		001
420 A 176 505 08 30
ラジエタ用エア・ガイド
下 		001
430 A 000 500 19 86
クーラント・ポンプ
低温

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
440 A 176 500 03 31
ホルダー
ポンプ 		001
445 N 910143 006000
6角丸頭ボルト
ブラケットをクーリング・モジュールに
M6X12 		003
450 A 176 504 00 46
サポート・ブラケット
ウォータ・ポンプ 		001
455 N 910143 006000
6角丸頭ボルト
ホルダに取り付けるブラケット
M6X12 		001
460 A 004 994 15 45
ヒューズ
ブラケットをクーリング・モジュールに
M6 		003
465 A 170 506 00 41
クランプ
ブラケット 		001
470 A 176 501 21 82
クーラント・ホース
補助ラジエタ 		001
480 A 176 501 22 82
クーラント・ホース
補助ラジエタ 		001
490 A 176 501 15 82
クーラント・ホース
ラジエタからウォータ・ポンプへ 		001
500 A 176 501 12 82
クーラント・ホース
低温ラジエタをホイール・ハウス・ラジエタに 		001
