一覧

CLK クーペ
209.341 => CLK 200 KOMPRESSOR
M: 271955
GM: 711656, 716631
GA: 722695

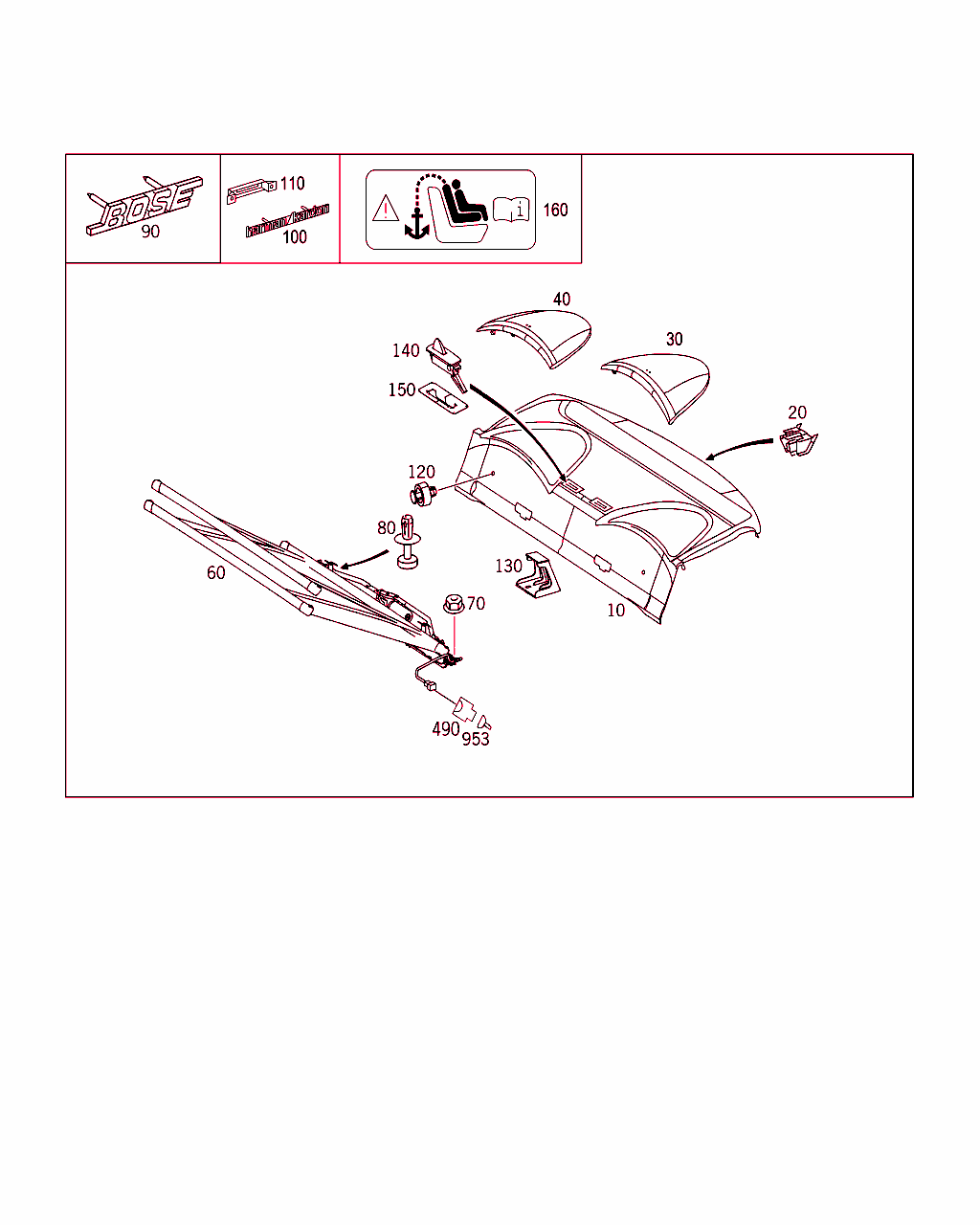

Schema

B68602000007.060817

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 690 13 49
カバー
リヤ・シェルフ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[939]7H93バソールト・グレー418A+955/818A+955069
7K16バソールト・グレー418A+955/818A+955070
7K16バソールト・グレー418A/808A
8J62小石815A+955
8J62小石805A
9E54ブラック411A+955/811A+955069
9E54ブラック711A+954/811A+954/815A+954/818A+954/814A+954/817A+954/824A+954069
9F37ブラック411A+955/811A+955070
9F37ブラック711A+954/811A+954/815A+954/818A+954/814A+954/817A+954/824A+954070
9F37ブラック411A/801A
9F37ブラック711A/811A/815A/818A/814A/817A/824A
9F37ブラック251A/252A/257A
9F37ブラック841A/844A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
10 A 209 690 14 49
カバー
リヤ・シェルフ、電動ローラ・シャッタ用

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[938]5D34パシフィック・ブルー432A/832A
7F91アルパカ・グレー438A/738A/838A/858A
7H93バソールト・グレー418A+955/818A+955069
7K16バソールト・グレー418A+955/818A+955070
7K16バソールト・グレー418A/808A
8J62小石815A+955
8J62小石835A
8J62小石805A
9D11チャコール・グレー431A/731A/831A/822A/827A/828A/251A-806/252A-806/257A-806032
9E54ブラック411A+955/811A+955069
9E54ブラック711A+954/811A+954/815A+954/818A+954/814A+954/817A+954/824A+954069
9F37ブラック411A+955/811A+955070
9F37ブラック711A+954/811A+954/815A+954/818A+954/814A+954/817A+954/824A+954070
9F37ブラック411A/801A
9F37ブラック711A/811A/815A/818A/814A/817A/824A
9F37ブラック251A/252A/257A024
9F37ブラック841A/844A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98+540
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
[540]19951002リヤ・ウインドウ用パワー・ブラインド
19970804リヤ・ウインドウ用パワー・ブラインド
 		001
10 A 209 690 14 49
カバー
電動ローラ・ブラインドおよびサウンド・システムの場合のリヤ・シェルフ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[939]7H93バソールト・グレー418A+955/818A+955069
7K16バソールト・グレー418A+955/818A+955070
7K16バソールト・グレー418A/808A
8J62小石815A+955
8J62小石805A
9E54ブラック411A+955/811A+955069
9E54ブラック711A+954/811A+954/815A+954/818A+954/814A+954/817A+954/824A+954069
9F37ブラック411A+955/811A+955070
9F37ブラック711A+954/811A+954/815A+954/818A+954/814A+954/817A+954/824A+954070
9F37ブラック411A/801A
9F37ブラック711A/811A/815A/818A/814A/817A/824A
9F37ブラック251A/252A/257A
9F37ブラック841A/844A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98+540+810
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
[540]19951002リヤ・ウインドウ用パワー・ブラインド
19970804リヤ・ウインドウ用パワー・ブラインド
[810]19951002サウンド・システム
19970804サウンド・システム
 		001
10 A 209 690 20 49
カバー
リヤ・シェルフ、電動ローラ・シャッタ用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 540
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
19970804リヤ・ウインドウ用パワー・ブラインド
 		001
20 A 210 988 17 78
クリップ
リヤ・ウォールに取り付けるパネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -540
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
19970804リヤ・ウインドウ用パワー・ブラインド
 		001
30 A 209 690 00 30
カバー
左スピーカ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[941]5C66パシフィック・ブルー432A/832A
7F54アルパカ・グレー438A/738A/838A/858A
7J55バソールト・グレー818A+955
7J55バソールト・グレー418A/808A
8J42小石815A+955
8J42小石835A
8J42小石805A
9B03ブラック411A+955/811A+955
9B03ブラック711A+954/811A+954/815A+954/818A+954/814A+954/817A+954
9B03ブラック411A/801A
9B03ブラック711A/811A/815A/818A/814A/817A
9B03ブラック251A/252A/257A
9B03ブラック841A/844A
9D76チャコール・グレー431A/731A/831A/822A/827A/828A
 		001
40 A 209 690 01 30
カバー
右スピーカ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[941]5C66パシフィック・ブルー432A/832A
7F54アルパカ・グレー438A/738A/838A/858A
7J55バソールト・グレー818A+955
7J55バソールト・グレー418A/808A
8J42小石815A+955
8J42小石835A
8J42小石805A
9B03ブラック411A+955/811A+955
9B03ブラック711A+954/811A+954/815A+954/818A+954/814A+954/817A+954
9B03ブラック411A/801A
9B03ブラック711A/811A/815A/818A/814A/817A
9B03ブラック251A/252A/257A
9B03ブラック841A/844A
9D76チャコール・グレー431A/731A/831A/822A/827A/828A
 		001
60 A 209 810 01 20
ローラ・ブラインド
場合

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[942]9B51チャコール・グレー-806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 540
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
19970804リヤ・ウインドウ用パワー・ブラインド
 		001
70 A 000 984 29 22
シート・メタル・ナット
パネルに取り付けるローラ・ブラインドの固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 540
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
19970804リヤ・ウインドウ用パワー・ブラインド
 		002
80 A 124 990 05 92
スプレッド・リベット
ローラ・ブラインド固定部 / リヤ・シェルフ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[943]9051ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 540
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
19970804リヤ・ウインドウ用パワー・ブラインド
 		002
100 A 211 817 52 20
ラベル
HARMAN/KARDON 社

[014]から ｼｬｼ: F 123375 => から 日付: 01/08/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 810
ｺｰﾄﾞ日付指定名称
[810]19951002サウンド・システム
19970804サウンド・システム
 		001
110 A 012 988 55 78
クリップ
HARMAN/KARDON 社
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 810
ｺｰﾄﾞ日付指定名称
[810]19951002サウンド・システム
19970804サウンド・システム
 		001
120 A 203 987 00 39
ラバー・バッファ
リヤ・ウォールに取り付けるパネル 		002
130 A 209 694 00 14
ホルダー
ホワイト・ボディに取り付けるパネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -540
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
19970804リヤ・ウインドウ用パワー・ブラインド
 		001
140 A 209 690 00 19
ボタン
シール・キャップ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[944]5C56パシフィック・ブルー432A/832A
7E94アルパカ・グレー438A/738A/838A/858A
7G50バソールト・グレー418A/808A
8J12小石835A
8J12小石805A
9051ブラック411A/811A/711A/814A/817A/824A/801A
9051ブラック251A/252A/257A024
9051ブラック815A/818A
9051ブラック841A/844A
9B51チャコール・グレー431A/731A/831A/251A/252A/257A023
 		002
150 A 202 694 07 42
補強材 002
160 A 209 817 03 20
ラベル
リヤ・ヘッドレスト / リヤ・シェルフ

[072]から ｼｬｼ: F 116147 => から 日付: 31/03/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 284B/285B/625
ｺｰﾄﾞ日付指定名称
[284B]20040309エア・バッグ・ステッカー、英語(米国仕様)
[285B]20040309エア・バッグ・ステッカー、英語/フランス語(カナダ仕様用)
[625]19951002オーストラリア仕様
19980306オーストラリア仕様
 		002
490 A 030 545 28 28
プラグ
電動ローラ・ブラインド /リヤ・ウインドウ、黒
2-PIN MQS;M24

これに変更 A 032 545 19 28
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 540
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
19970804リヤ・ウインドウ用パワー・ブラインド
 		001
490 A 032 545 19 28
ハウジング
電動ローラ・ブラインド /リヤ・ウインドウ、黒
2-PIN MQS;M24
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 540
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
19970804リヤ・ウインドウ用パワー・ブラインド
 		001
490 A 210 545 63 28
ハウジング
電動ローラ・ブラインド /リヤ・ウインドウ、黒
2-PIN JPT;M24 		001
953 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
953 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 540
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
19970804リヤ・ウインドウ用パワー・ブラインド
 		NB
