CLK クーペ
209.342 => CLK 200 KOMPRESSOR
M: 271940
GM: 711656, 716628, 716631
GA: 722695

Schema

B82064000022.080828

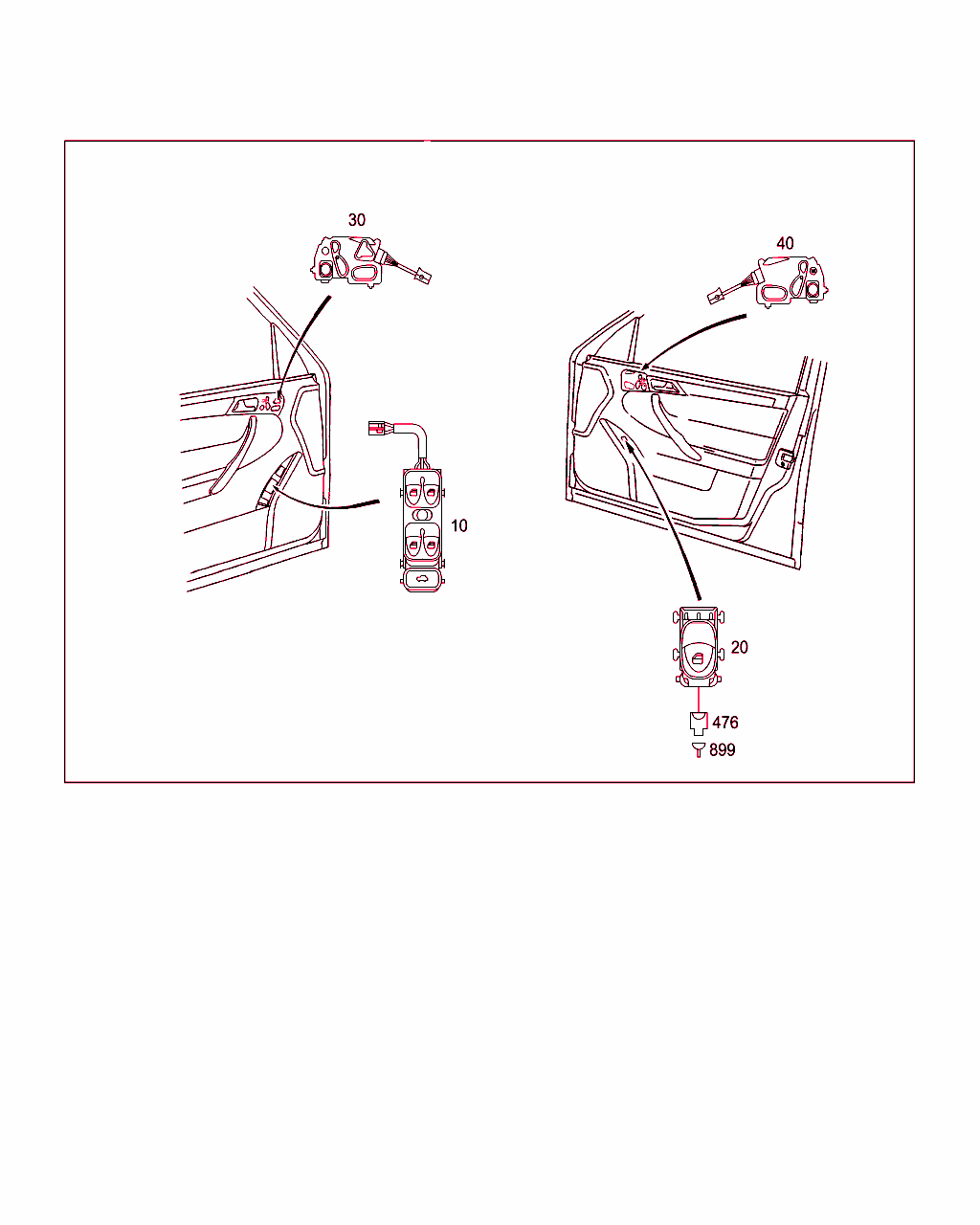

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 820 34 10
スイッチ
パワー・ウインドウ、4 箇所

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー003
9116黒、つや消し004
 		001 L
10 A 209 820 34 10
スイッチ
パワー・ウインドウ、4 箇所

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー003
9116黒、つや消し004
 		001 R
10 A 209 820 36 10
スイッチ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー003
9116黒、つや消し004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001 L
10 A 209 820 36 10
スイッチ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー003
9116黒、つや消し004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001 R
20 A 203 820 02 10
スイッチ
左パワー・ウインドウ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー003
9116黒、つや消し004
 		001 R
20 A 203 820 02 10
スイッチ
右パワー・ウインドウ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー003
9116黒、つや消し004
 		001 L
30 A 209 820 25 10
スイッチ
メモリ付き電動シート調節装置、 左

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー003
9116黒、つや消し004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971104メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001
40 A 209 820 26 10
スイッチ
メモリ付き電動シート調節装置、 右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー003
9116黒、つや消し004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971104メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001
476 A 029 545 55 28
ハウジング
右パワー・ウインドウ・ スイッチ
3-PIN MQS;S21/2 		001 L
476 A 029 545 55 28
ハウジング
左パワー・ウインドウ・スイッチ
3-PIN MQS;S21/1 		001 R
899 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[020]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
899 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
