CLK クーペ
209.356 => CLK 350
M: 272960
GM: 711654, 716664
GA: 722906

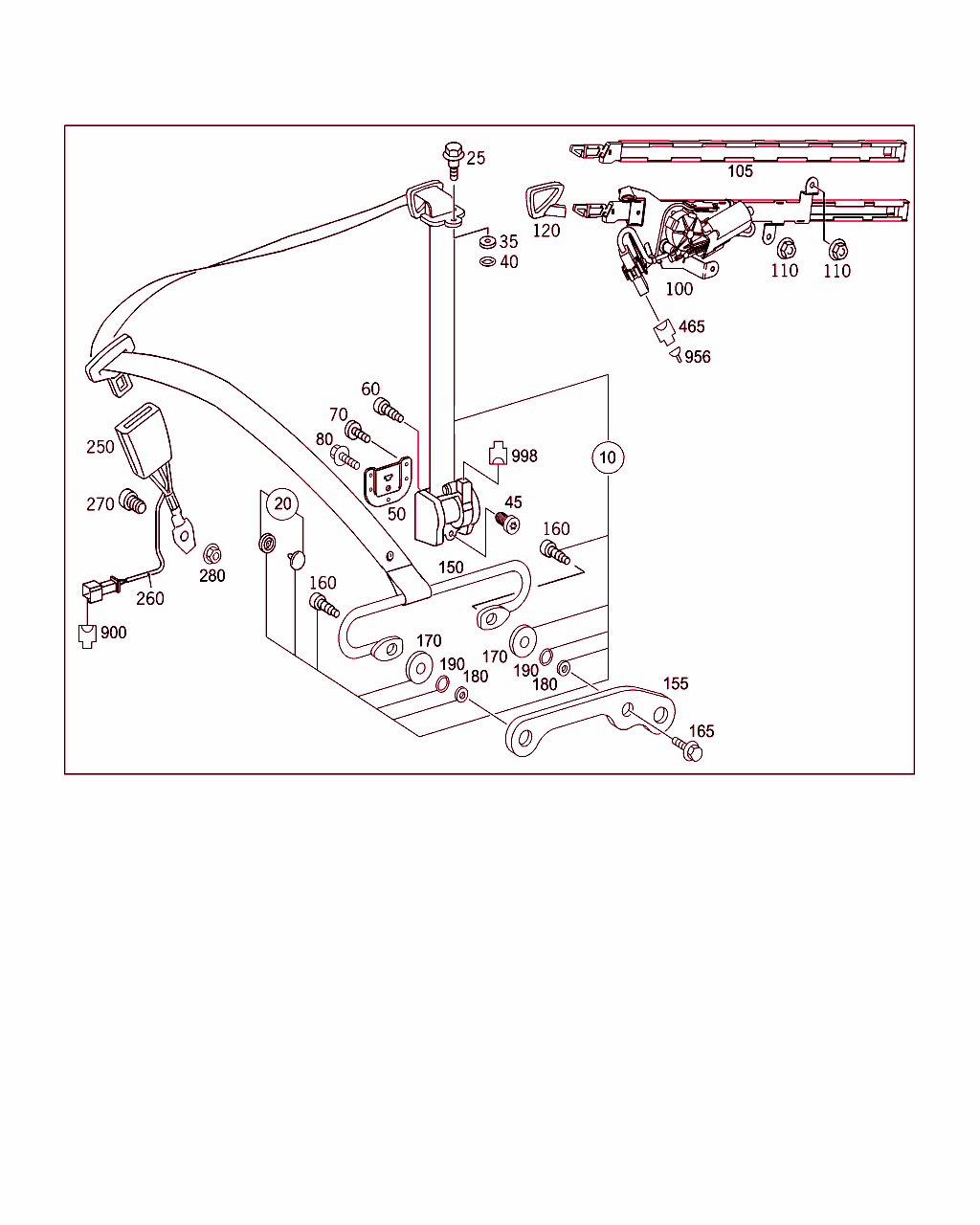

Schema

B91225000087.130314

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 860 19 85
シートベルト
左シート

これに変更 A 209 860 25 85

ﾌｯﾄﾉｰﾄ解説
[011]
次の車台番号以前の車両には古い部品番号のものを使用すること

[029]まで ｼｬｼ: F 192990 => まで 日付: 02/01/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[937]5C66パシフィック・ブルー432A/832A
7F03アルパカ・グレー438A/738A/838A/858A
7G52バソールト・グレー418A/808A/818A
8J17小石835A
8J17小石805A/815A
9C94ブラック431A/731A/831A
9C94ブラック822A/827A/828A
9C94ブラック251A/252A/257A
9C94ブラック411A/711A/801A/811A/814A/817A/824A/841A/844A
 		001
10 A 209 860 25 85
シートベルト
左シート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[937]5C66パシフィック・ブルー432A/832A
7F03アルパカ・グレー438A/738A/838A/858A
7G52バソールト・グレー418A/808A/818A
8J17小石835A
8J17小石805A/815A
9C94ブラック431A/731A/831A
9C94ブラック822A/827A/828A
9C94ブラック251A/252A/257A
9C94ブラック411A/711A/801A/811A/814A/817A/824A/841A/844A
 		001
10 A 209 860 19 85
シートベルト
右シート

これに変更 A 209 860 25 85

ﾌｯﾄﾉｰﾄ解説
[011]
次の車台番号以前の車両には古い部品番号のものを使用すること

[029]まで ｼｬｼ: F 192990 => まで 日付: 02/01/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[937]5C66パシフィック・ブルー432A/832A
7F03アルパカ・グレー438A/738A/838A/858A
7G52バソールト・グレー418A/808A/818A
8J17小石835A
8J17小石805A/815A
9C94ブラック431A/731A/831A
9C94ブラック822A/827A/828A
9C94ブラック251A/252A/257A
9C94ブラック411A/711A/801A/811A/814A/817A/824A/841A/844A
 		001
10 A 209 860 25 85
シートベルト
右シート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[937]5C66パシフィック・ブルー432A/832A
7F03アルパカ・グレー438A/738A/838A/858A
7G52バソールト・グレー418A/808A/818A
8J17小石835A
8J17小石805A/815A
9C94ブラック431A/731A/831A
9C94ブラック822A/827A/828A
9C94ブラック251A/252A/257A
9C94ブラック411A/711A/801A/811A/814A/817A/824A/841A/844A
 		001
10 A 209 860 24 85
シートベルト
右シート

これに変更 A 209 860 28 85

[008]から ｼｬｼ: F 088109 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
[030]まで ｼｬｼ: F 187748 => まで 日付: 30/11/2005

ﾌｯﾄﾉｰﾄ解説
[011]
次の車台番号以前の車両には古い部品番号のものを使用すること

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[937]5C66パシフィック・ブルー432A/832A
7F03アルパカ・グレー438A/738A/838A/858A
7G52バソールト・グレー418A/808A/818A
8J17小石835A
8J17小石805A/815A
9C94ブラック431A/731A/831A
9C94ブラック822A/827A/828A
9C94ブラック251A/252A/257A
9C94ブラック411A/711A/801A/811A/814A/817A/824A/841A/844A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
10 A 209 860 28 85
シートベルト
右シート

[008]から ｼｬｼ: F 088109 => から 日付: 14/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[937]5C66パシフィック・ブルー432A/832A
7F03アルパカ・グレー438A/738A/838A/858A
7G52バソールト・グレー418A/808A/818A
8J17小石835A
8J17小石805A/815A
9C94ブラック431A/731A/831A
9C94ブラック822A/827A/828A
9C94ブラック251A/252A/257A
9C94ブラック411A/711A/801A/811A/814A/817A/824A/841A/844A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
20 A 129 860 31 69
TS シール・キャップ
左および右 		002
25 A 220 984 07 29
ボルト
左 B ピラーに取り付けるシートベルト
4.8X16 		001
25 A 220 984 07 29
ボルト
右 B ピラーに取り付けるシートベルト
4.8X16 		001
40 A 017 997 34 48
シールリング
左シートベルト
9X1.5 		001
40 A 017 997 34 48
シールリング
右シートベルト
9X1.5 		001
45 A 001 984 98 29
ボルト
シートベルト固定用ツール
7/16" X 22 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
50 A 209 636 00 11
プレート
左シートベルト 		001
50 A 209 636 00 11
プレート 001
60 A 202 990 13 01
6角ボルト
右プレート・マウント
M10X25

これに変更 A 003 990 17 00 		002
60 A 003 990 17 00
6角ボルト
右プレート・マウント
7/16X23 		002
70 N 000000 001476
6角丸頭ボルト
左 B ピラーに取り付けるシートベルト
M6X16 		004
70 N 000000 001476
6角丸頭ボルト
右 B ピラーに取り付けるシートベルト
M6X16 		004
80 N 910143 006001
6角丸頭ボルト
左プレート・マウント
M6X16 		005
80 N 910143 006001
6角丸頭ボルト
右プレート・マウント
M6X16 		005
100 A 203 860 01 82
エクステンダ
左シート

[031]まで ｼｬｼ: F 180793 => まで 日付: 31/08/2005 除外したﾓﾃﾞﾙｲﾔｰ: MF 179138
 		001
100 A 209 860 01 82
エクステンダ
左シート

これに変更 A 209 860 05 82

[032]から ｼｬｼ: F 180794 => から 日付: 31/08/2005 除外したﾓﾃﾞﾙｲﾔｰ: P F 179138

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
100 A 209 860 05 82
エクステンダ
左シート

[032]から ｼｬｼ: F 180794 => から 日付: 31/08/2005 除外したﾓﾃﾞﾙｲﾔｰ: P F 179138
 		001
100 A 203 860 02 82
エクステンダ
右シート

[031]まで ｼｬｼ: F 180793 => まで 日付: 31/08/2005 除外したﾓﾃﾞﾙｲﾔｰ: MF 179138
 		001
100 A 209 860 02 82
エクステンダ
右シート

これに変更 A 209 860 06 82

[032]から ｼｬｼ: F 180794 => から 日付: 31/08/2005 除外したﾓﾃﾞﾙｲﾔｰ: P F 179138

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
100 A 209 860 06 82
エクステンダ
右シート

[032]から ｼｬｼ: F 180794 => から 日付: 31/08/2005 除外したﾓﾃﾞﾙｲﾔｰ: P F 179138
 		001
105 A 209 860 00 57
ロッド
左ベルト・ハンド・オーバ 		001
105 A 209 860 00 57
ロッド
右ベルト・ハンド・オーバ 		001
110 N 910112 006001
ヘキサゴン・ナット
ベルト・ハンド・オーバ固定用ツール /左サイド・ウォール
M6 		002
110 N 910112 006001
ヘキサゴン・ナット
ベルト・ハンド・オーバ固定用ツール /右サイド・ウォール
M6 		002
120 A 209 868 01 22
ガイド
左ベルト・ハンド・オーバ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[939]5C56パシフィック・ブルー432A/832A
7E94アルパカ・グレー438A/738A/838A/858A
7G50バソールト・グレー418A/808A
8J12小石835A
8J12小石805A
9051ブラック411A/811A/711A/814A/817A/824A/801A
9051ブラック815A/818A
9051ブラック251A/252A/257A003
9051ブラック841A/844A
9B51チャコール・グレー431A/731A/831A/822A/827A/828A/251A-806/252A-806/257A-806021
 		001
120 A 209 868 02 22
ガイド
右ベルト・ハンド・オーバ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[939]5C56パシフィック・ブルー432A/832A
7E94アルパカ・グレー438A/738A/838A/858A
7G50バソールト・グレー418A/808A
8J12小石835A
8J12小石805A
9051ブラック411A/811A/711A/814A/817A/824A/801A
9051ブラック815A/818A
9051ブラック251A/252A/257A003
9051ブラック841A/844A
9B51チャコール・グレー431A/731A/831A/822A/827A/828A/251A-806/252A-806/257A-806021
 		001
150 A 203 868 02 87
ストッパ
左シートベルト 		001
150 A 203 868 02 87
ストッパ
右シートベルト 		001
155 A 209 868 04 14
ホルダー
右シートベルト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
160 A 203 984 08 29
ボルト
シートベルト左エンド・フィッティング
7/16" X 30 MM 		002
160 A 203 984 08 29
ボルト
シートベルト右エンド・フィッティング
7/16" X 30 MM 		002
165 A 007 990 86 04
シリンダ・ボルト
右ブラケット
7/16"X30MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
 		002
170 A 203 868 01 13
ウインドウ
シートベルト左エンド・フィッティング 		002
170 A 203 868 01 13
ウインドウ
シートベルト右エンド・フィッティング 		002
170 A 208 868 00 13
ウインドウ
右ブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
 		002
180 A 208 992 00 05
スリーブ
シートベルト左エンド・フィッティング 		004
180 A 208 992 00 05
スリーブ
シートベルト右エンド・フィッティング 		004
190 A 017 997 34 48
シールリング
シートベルト左エンド・フィッティング 		002
190 A 017 997 34 48
シールリング
シートベルト右エンド・フィッティング 		002
250 A 203 860 26 69
シール・キャップ
左シート 		001
250 A 203 860 26 69
シール・キャップ
右シート 		001
260 A 203 820 80 15
ハーネス
左シートベルト・バックル

[034]から ｼｬｼ: F 135764 => から 日付: 10/08/2004
 		001
260 A 203 820 80 15
ハーネス
右シートベルト・バックル

[034]から ｼｬｼ: F 135764 => から 日付: 10/08/2004
 		001
270 A 001 984 44 29
ボルト
シートベルト・バックル / 左シート
7/16"-20X13 		001
270 A 001 984 44 29
ボルト
シートベルト・バックル / 右シート
7/16"-20X13 		001
465 A 220 545 69 28
ハウジング
左ベルト・ハンド・オーバ
6-PIN SLK2.8;A 10

[035]まで ｼｬｼ: F 192990 => まで 日付: 21/09/2005
 		001
465 A 220 545 96 28
プラグ
左ベルト・ハンド・オーバ
4-PIN JPT, MT3;A 10

[036]から ｼｬｼ: F 192991 => から 日付: 21/09/2005
 		001
465 A 220 545 69 28
ハウジング
右ベルト・ハンド・オーバ
6-PIN SLK2.8;A11

[035]まで ｼｬｼ: F 192990 => まで 日付: 21/09/2005
 		001
465 A 220 545 96 28
プラグ
4-PIN JPT, MT3

[036]から ｼｬｼ: F 192991 => から 日付: 21/09/2005
 		001
900 Q 0000000001
重要情報
グループ/テクニカル・パッケージを参照:
91/090 		001
956 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
956 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
956 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
998 A 000 540 78 05
リペア・キット
左フロント・シートベルト・テンショナ
R12/1

これに変更 A 000 540 80 05
• +002 A 000 982 91 10
• +005 A 002 997 24 90 		001
998 A 000 540 80 05
電気ケーブル
左フロント・シートベルト・テンショナ
R12/1 		001
998 A 000 540 78 05
リペア・キット
右フロント・シートベルト・テンショナ
R12/2

これに変更 A 000 540 80 05
• +002 A 000 982 91 10
• +005 A 002 997 24 90 		001
998 A 000 540 80 05
電気ケーブル
右フロント・シートベルト・テンショナ
R12/2 		001
